MAP motoriser sur 80ED ?

[F5RRR]

Bonjour a tous

Voîla je voudrais motoriser ma MAP sur ma 80ED avec ceci

http://www.astronome.fr/produit-moteurs-de-mise-au-point-motofocus-jmi-pour-80ed-et-100ed-swetorion-961.html



Je choisi ce type de moteur car il se place sous le PO et comme ceci je peut le laisser monter quand je range ma lulu dans sa boite

les autres sont sur les côter et cela m'obligerais a le demonter a chaque fois



Puis le piloter avec ceci depuis le pc a distance

http://www.pierro-astro.com/MiseAuPoint.html#1

Quand penser vous

le tous pour la 314L+ avec sa RF

En attendant de vous lire

A bientôt .Eric

[shn13]

Slt,

pour ma part j'ai monté un moteur Pas à Pas sur ma FLT110 (je n'ai pas de photo mais je peux t'en faire), piloté par une interface Phidget (trouvée chez gotronic) et avec le logiciel & driver Bafocus compatible ASCOM :



- moteur : n'importe quel moteur 6 fils, pas à pas (assez puissant, pas trop lourd si possible)

- phidget 1062 : http://www.gotronic.fr/catalog/micro/phidgets_moteurs.htm

- Bafocus : http://tech.groups.yahoo.com/group/bafocus/



Dis moi si tu veux plus de détail

[F5RRR]

Bonsoir a tous

Peut tu m'en dire plus sur ton moteur

Un lien , une img de ton montage

En attendant de vous lire

A bientôt . Eric

[pascvale13]

Salut F5RRR,

J'ai celui là sur a lulu, ça marche bien !

http://www.optique-unterlinden.com/catalogue/produit/m/0/p/O7395

@+

Pascal

[dessch]

salut éric



j'ai le même que pascvale13, marche super bien.



par contre pour le branchement en usb, je ne voit pas l'intérêt, j'ai essayé mais revendu...



au plaisir de te revoir !

[shn13]

J'ai opté pour une solution USB / ASCOM car ça permet de :

- faire un autofocus (bon je ne m'en sert pas encore, c'est un peu fastidieux à régler, mais je vais m'y remettre)

- faire la map depuis le PC, ce qui est très utile avec mon observatoire puisque je pilote le PC depuis la maison (donc je ne suis pas à coté du scope)



Le moteur que j'ai pris c'est celui là :

http://cgi.ebay.fr/Moteur-a-unipolaire-55SI-330mA-12v-48-NEUF-/220732185554



tu peux le trouver entre 4 et 7 euros ; il n'est pas très puissant, mais j'ai mis un réducteur derrière : une roue dentée 10 dents sur le moteur, une roue 60 dents sur le PO sot une réduction de 6



L'avantage de la carte phidget c'est qu'elle permet de mettre jusqu'à 4 moteurs derrière, et donc plusieurs focusers



Mais bon, c'est sur que si tu as juste besoin d'un moteur avec commande manuelle, l'Orion est parfait

[martialdf]

Mais bon, c'est sur que si tu as juste besoin d'un moteur avec commande manuelle, l'Orion est parfait

+1.

parfait et pas cher.

[F5RRR]

Bonjour a tous

Merci pour le lien

L'option commande a distance usb c'est pour le piloter depuis mon bureau

En attendant de vous lire

A bient^to . Eric

[F5RRR]

Bonsoir a tous

Je suis tjr avec ma Map

Je vais essayer de la metre dessous le PO donc

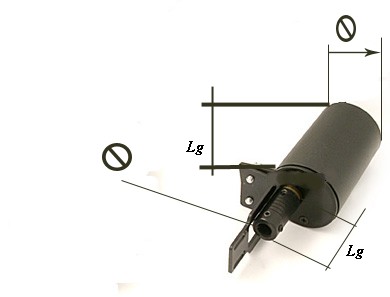

J'aimerais connaitre quelques côte du petit moteur pour metre des pignons par dessous

Img avec mes interrogations

Pour le diam de l'embout c'est le diam interieur

En attendant de vous lire

A bientôt . Eric

Modifié 15 février 2011 par F5RRR

[co26]

Salut F5RRR,

J'ai celui là sur a lulu, ça marche bien !

http://www.optique-unterlinden.com/catalogue/produit/m/0/p/O7395

@+

Pascal



bonsoir

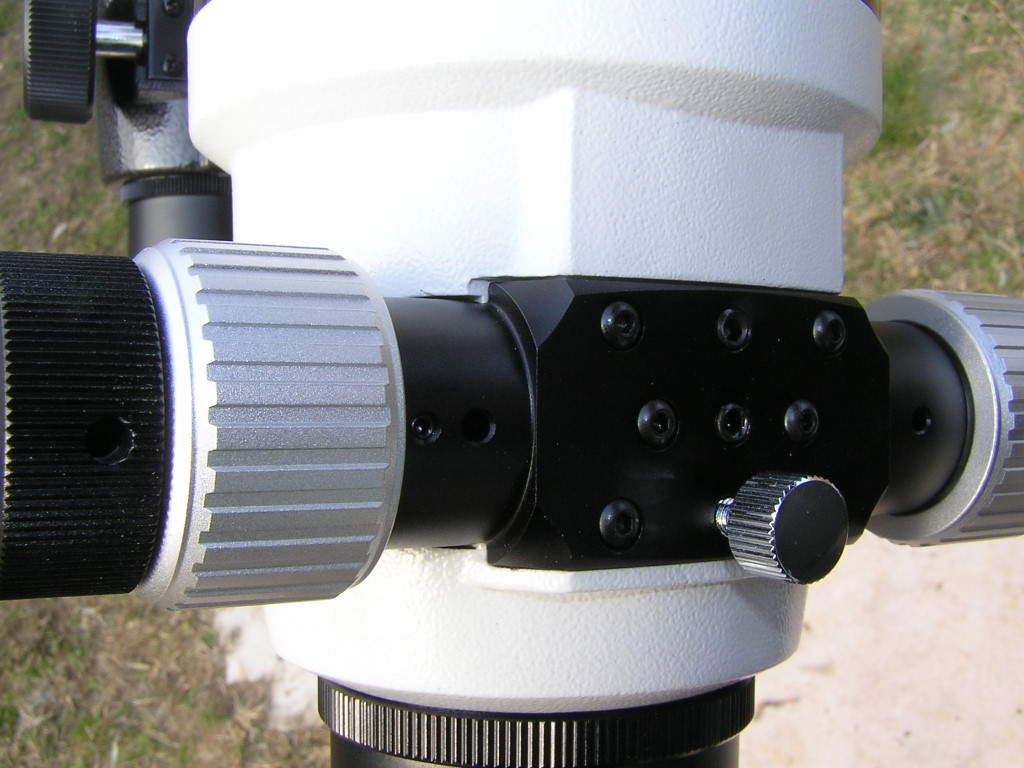

tu pense que je peux le monter sur cette lulu(photo) ed80/600 SW crémalliére démultipliée

merci





[F5RRR]

Bonsoir a tous

JJ'ai vu passer ton post car cela m'interressait

Ce que je voudrais c'est metre ce petit moteur dessous

Je sais qu'il est fais pour le coter mais cela ne me convient pas donc avec un peut de bricole je voudrais le metre dessous puis metre dans l'axe un accouplement avec des pignons puis metre un pignon sur la molette

J'avais vu mais me souvient plus un montage de ce type

D'ou besoins de quelque côte

En attendant de vous lire

A bientôt . ERic

[F5RRR]

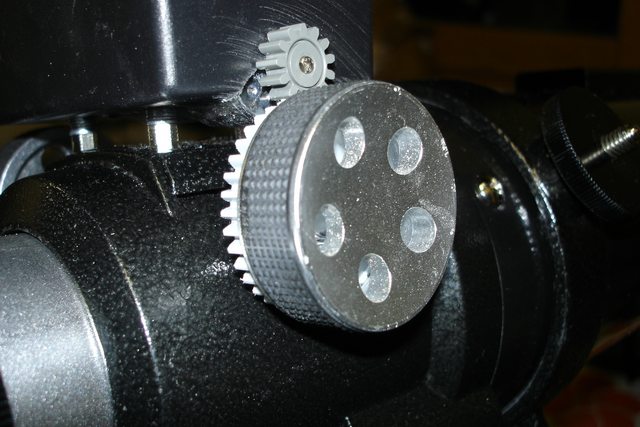

J'ai retrouver le type de montage

Eric

[F5RRR]

Just one up

Je recherche ces petites côte avant de commander pour voir si cela est faisable comme bidouille

Sinon je commande et j'ajusterais en fct

En attendant de vous lire

A bientôt . Eric

[Newbie Mais]

Un truc plus simple et nécessitant moins d'ajustements: une courroie.

J'ai vu cette bidouille faite à partir du revêtement caoutchouc d'un oculaire

Bien sûr, les "pignons" doivent être un peu "larges".



Pierre

[F5RRR]

Oui j'y avait penser a cette couroie mais il faudrais faire une petite cale pour faire (tendeur)

j'avais vu un montage avec un robofocus est une couroie sur un objo donc pas exclue ce type de montage si mes pignons vont pas

a suivre

Merçi

En attendant de vous lire

A bientôt . Eric

[Newbie Mais]

Bah ajuster la tension de la courroie est moins compliqué que de faire une cascade de pignons juste comme il faut, sans jeu et sans efforts



Pierre

[F5RRR]

Oui c'est si je n'arrive pas avec les pignons que j'ai recuperer je passe avec la couroie car moins de pb de distance

Eric

[garfild]

bonjour

voici un lien pour avoir une idée de comment faire

pour la mise au point électrique sur lunette ou sc

pour récupérer des pièces ou des courroies crantées

sur des vieux scanners.





http://astrogarfild.com/astro_web_3_013.htm



garfild;)

[garfild]

voici un lien pour des moteurs réducteurs à courant continu sans se ruiner



http://www.conrad.fr/webapp/wcs/stores/servlet/CatalogSearchFASResultView?storeId=10001&fh_view_size=12&fct_refine=1&fct_ignore=0&langId=-2&fh_search=moteur%2520reducteur&fh_location=%2F%2F10001%2Ffr_FR&&fh_start_index=12&storeId=10001&catalogId=10001&langId=-2





http://astrogarfild.com/astro_web_3_013.htm



garfild;)

[shn13]

Slt,

je viens de prendre des photos de mon montage si ça t'interesse



A+

[F5RRR]

Merçi pour ces liens et info

Eric

[F5RRR]

Bonjour a tous

Bon tjrs dans mon projet je voudrais savoir si une fois le moteur monter sur le lulu peut on tjrs utiliser la map en manuel où le moteur bloque t'il la map manuelle donc obligation de defaire l'accouplement moteur / cremaillere

Quelqu'un a les petites côte de mon imgs poster en rep N°9

En attendant de vous lire

A bientôt . Eric

[Newbie Mais]

Il n'y a pas de débrayage non.

Certains desserrent une des vis pour rendre libre le bouton de MaP avec la clé Allen fournie, certains remplacent même une des vis afin de pouvoir la manipuler (donc sans outils). C'est le plus gros reproche lu partout au sujet de cet Accufocus.



Pierre

[garfild]

Bonjour a tous

Bon tjrs dans mon projet je voudrais savoir si une fois le moteur monter sur le lulu peut on tjrs utiliser la map en manuel où le moteur bloque t'il la map manuelle donc obligation de defaire l'accouplement moteur / cremaillere

Quelqu'un a les petites côte de mon imgs poster en rep N°9

En attendant de vous lire

A bientôt . Eric



sa dépend du port oculaire sur mon site le porte oculaire de la 80ed

il n'y a pas besoin de retirer la courroie crantée il y a tout de même

sur une des photo ou je assemblée le moteur aux porte oculaires

il y a deux trous au fond de ces deux trous il y a deux vis il faut

en dévisser l'une est d'un côté de la manette ces manuel et de l'autre côté

elle fonctionne avec le moteur pas tout les porte oculaires

fonctionne de la même faction sur le sc9 il fonctionne de la même façon que la 80ed sur la lunette ts 115/800 il est entièrement automatique.



garfild:cool:
