Démontage-graissage EQ2 par l'image

[OrionRider]

Bonsoir à tous!



Je trouvais le mouvement en AD de ma monture EQ2 fort dur, au point que l'équilibrage du tube devenait difficile. Avec les températures négatives, c'était encore pire. J'ai donc pris mon courage à deux mains et démonté l'engin...

Ce n'est pas difficile, mais notez bien où vont toutes les rondelles ainsi que le sens des pièces, ou faites des photos/dessins.

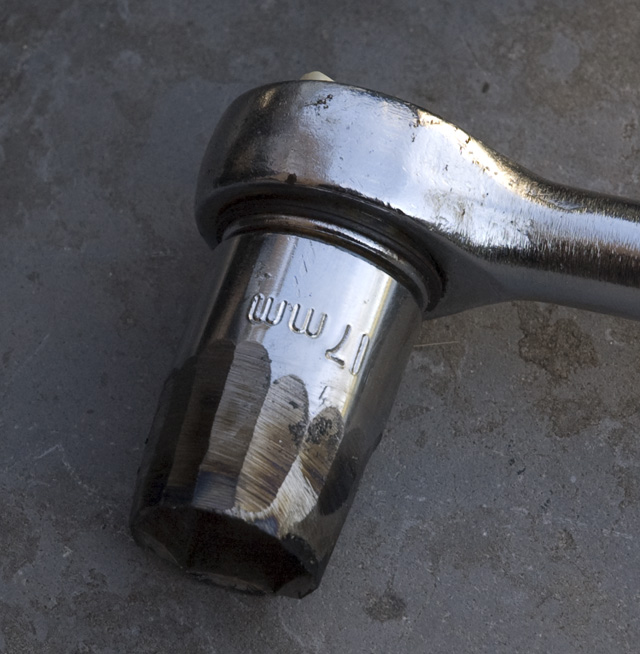

La première chose à faire est de détacher la pastille en plastique qui obture le dessous de la monture. Elle est collée symboliquement et se libère de la pointe d'un cutter. Derrière se trouve un gros écrou 'nylstop' de 17. Il faut trouver une douille qui entre dans le trou, ce qui n'est pas évident. J'ai fini par amincir une douille standard à la meuleuse...

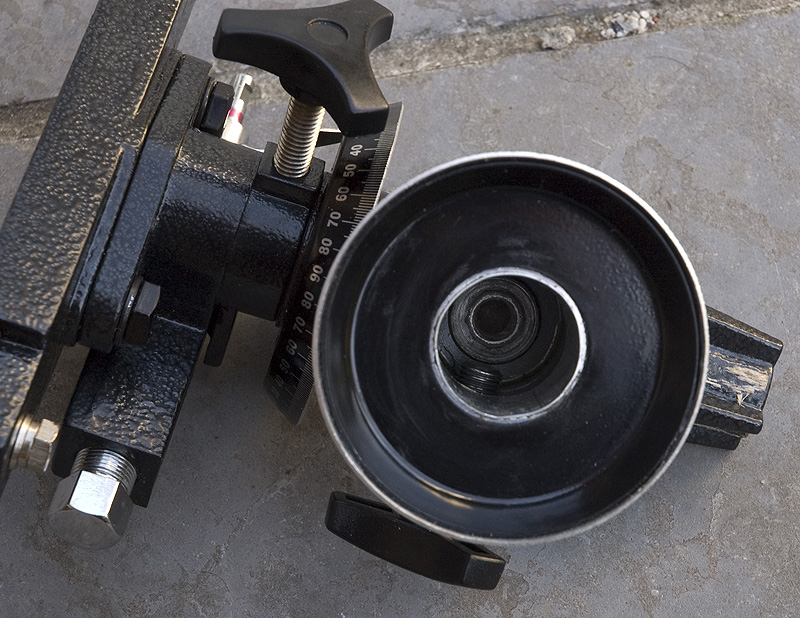

On retire l'écrou et on peut démonter la tête et l'embase de la monture. Le bloc arbre et roue dentée sort facilement.

Horreur et stupéfaction! La 'graisse' est devenue une sorte de pâte collante comme de la résine en train de polymériser!

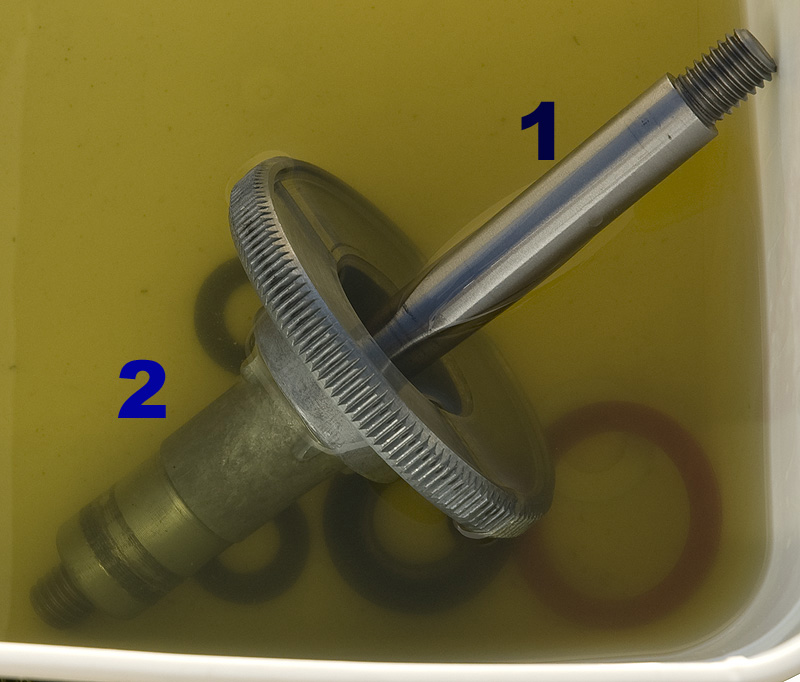

Tout ça finit dans un bain d'essence. C'est alors que je m'aperçois que l'arbre (1) et la roue (2) sont deux pièces supposées tourner l'une dans l'autre. Chez moi, on dirait qu'elles sont soudées!

En tapant sur l'arbre doucement avec un marteau + chasse-clous, je suis parvenu à les séparer. Là aussi, la 'graisse' s'était transformée en colle forte.





Je me suis procuré de l'excellente graisse au lithium (de couleur verte) dans un atelier de raparation de cycles. Le volume d'une noix suffit. Après nettoyage à l'essence, j'ai regraissé soigneusement toutes les pièces en mouvement/frottement, y compris la vis sans fin (VSF) et la couronne dentée.

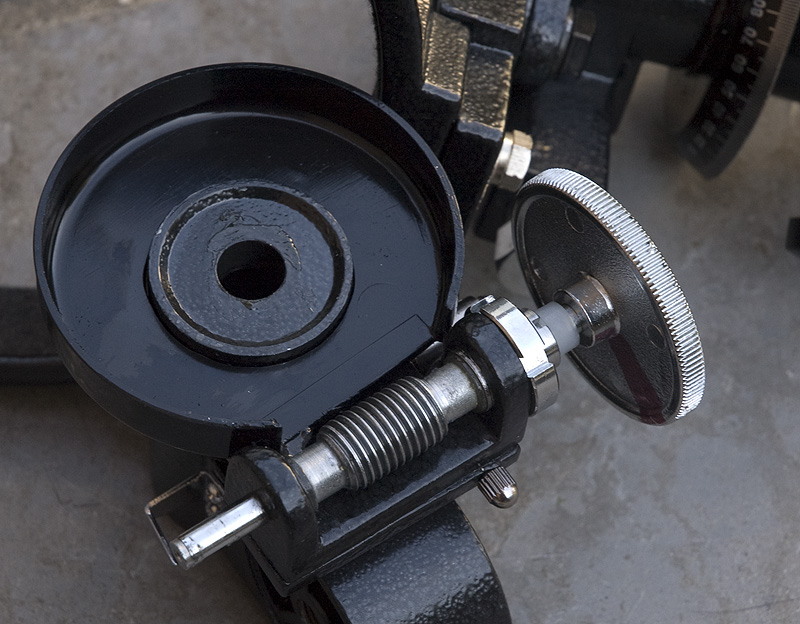

On voit ici la tête avec la vis du frein AD. Celle-ci serre sur le cylindre solidaire de la roue dentée. On voit les marques qu'elle a laissées sur la deuxième photo (dans le creux de la main) et sur la troisième (en bas à gauche dans le bain d'essence).





Lors du remontage, le filet le plus court de l'arbre (l'extrémité proche du numéro 2) se visse dans le trou au fond de la tête. Il faut le serrer à fond sinon il se dévissera tout seul quand on tournera la monture. Comme on n'a pas de prise, il faut utiliser une pince, mais pas n'importe où car elle risque d'endommager la surface de l'arbre! Si c'est au niveau du tube, les irrégularités l'empêcheront de tourner. Le meilleur endroit est juste sous le filet du gros écrou (à droite du numéro 1).

Il ne faut pas serrer à fond le gros écrou car il ne sert que de butée. Il faut tourner petit à petit jusqu'à ce que le jeu soit nul, mais sans mettre les pièces sous tension.

La monture tourne alors très facilement, sans le moindre frottement!

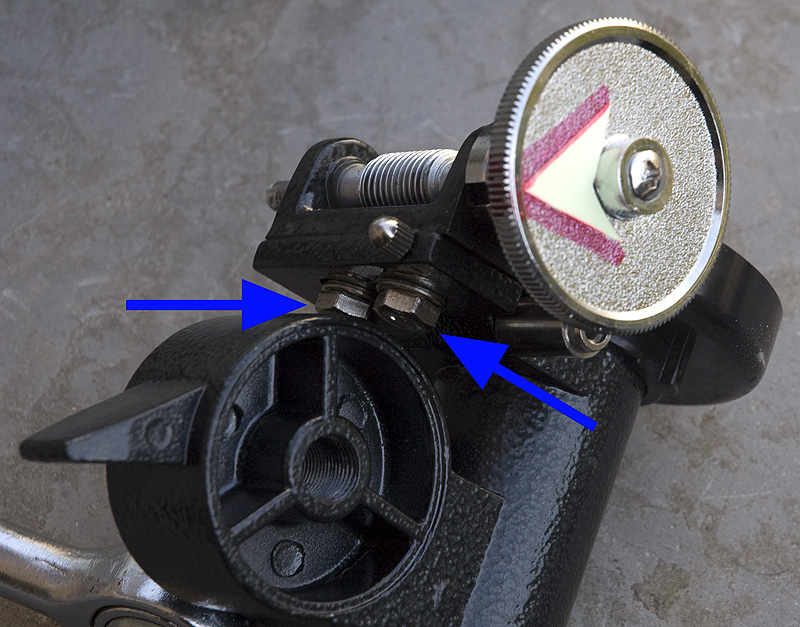

Il reste à régler le jeu de la VSF en déserrant les deux vis (flèches bleues). On centre la pièce, on pousse dessus et on resserre les vis. Ensuite, on fait un tour complet de la roue d'AD pour sentir si ça ne coinçe nulle part. Ma VSF étant un peu 'banane', j'ai obtenu le meilleur compromis avec un très léger jeu, après plusieurs essais-erreurs.





Maintenant ça tourne avec un doigt en AD et quand le frein est déserré la monture fait plusieurs tours si on lance le télescope. Le frein, lui, freine désormais correctement.

J'ai découvert que j'ai oublié de remonter deux fines rondelles noires en plastique. Je ne sais plus d'où elles viennent et comme ça marche très bien comme ça, je ne compte pas les remettre.



Voilà, j'espère que ce petit roman-photo pourra aider quelqu'un. Je vous laisse, je vais observer les étoiles...



Bon ciel à tous!
