Encore un 400 : le frère jumeau

[pam-pg]

Le début des travaux :



- traçage



-Découpage à la scie sauteuse

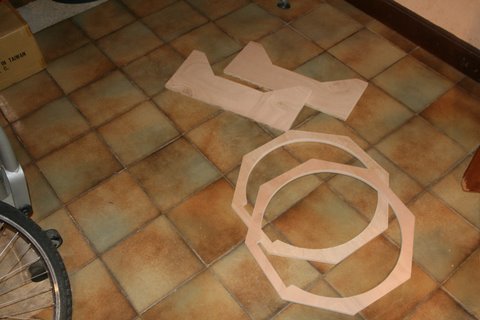

- les flancs et les anneaux secondaires

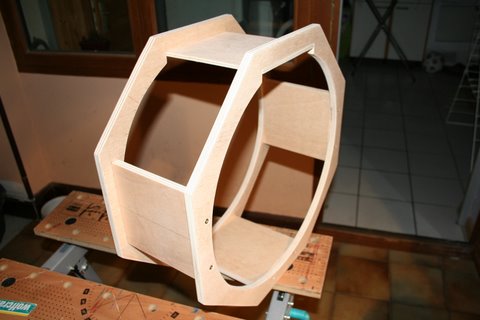

- la cage secondaire se monte

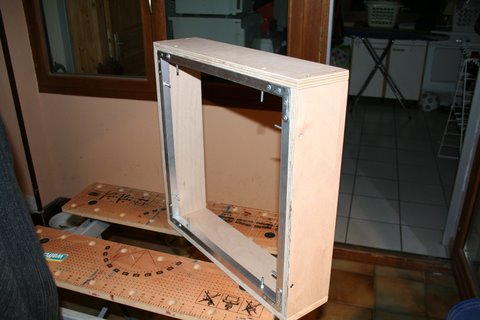

- la caisse primaire et le renfort alu.

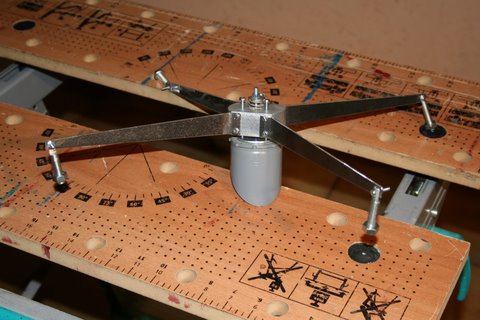

- l'araignée

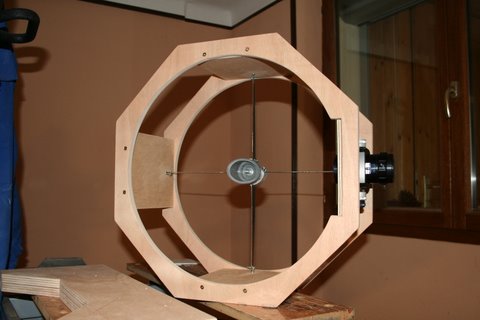

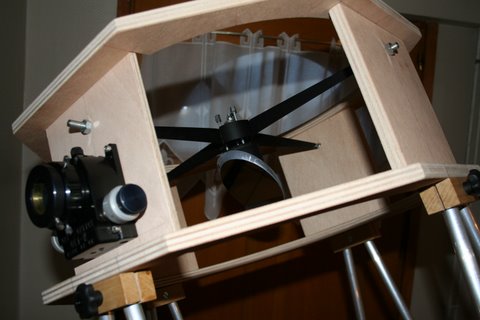

- la cage secondaire montée (araignée et PO)



- les tourillons détourés à la défonceuse

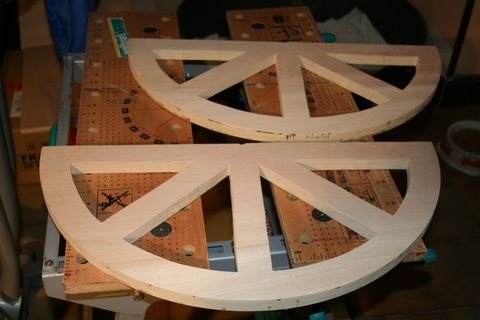

- les tourillons découpés



- le support du miroir (sans les cales et les traingles)



- et son grand frère



La suite au prochain numéro, A+.

[serge vieillard]

salut



ah, il a vraiment de l'allure et me semble vachte bien foutu, d'après les photos. Bravo !

mon seul bémol -car il y en fô un....

- la hauteur de la cage secondaire qui aurait être bien plus optimisée, en tout cas mieux proportionnée par rapport à la caisse du primaire. On a l'impression que l'un ne va pas avec l'autre....



mais ça à de la couille !



Serge

[Rafher06]

Bonjour,

Tu pourrais donner en même temps les cotes, comme ça on peut copier au fur et mesure.

Bravo beau boulot.

[dobcat]

hola ! rapide ,clair, net et precis , bravo !

[pam-pg]

Merci de vos encouragements !!!



quelques après midi de congés et ça avance, demain je taille les tubes.

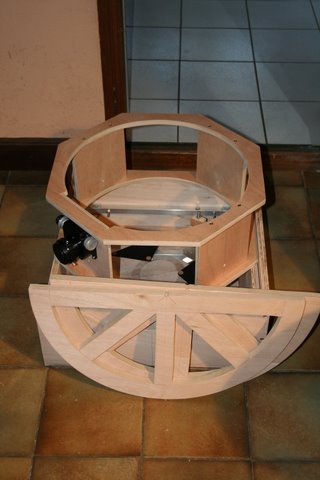

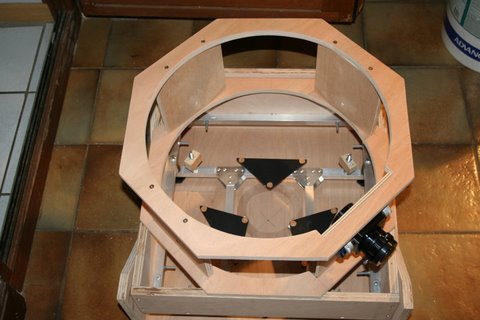

Le voilà dans sa position de rangement avec les cales miroir et les triangles.

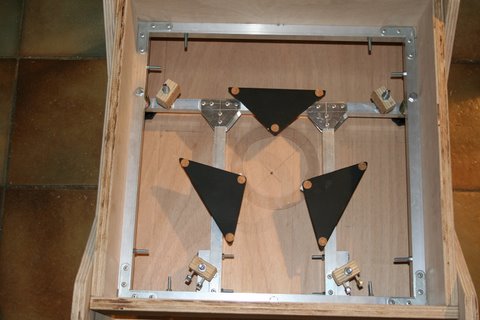

Le barillet 9 point (restons simple et robuste)



Le rocker (ebony star sur teflon)

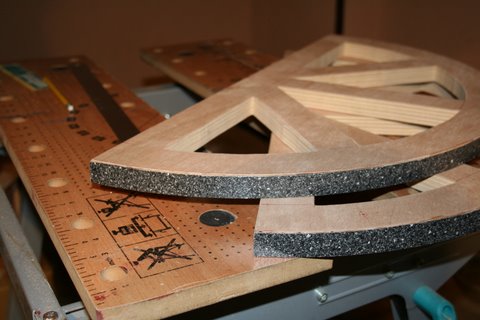

Les tourillons aprêtés

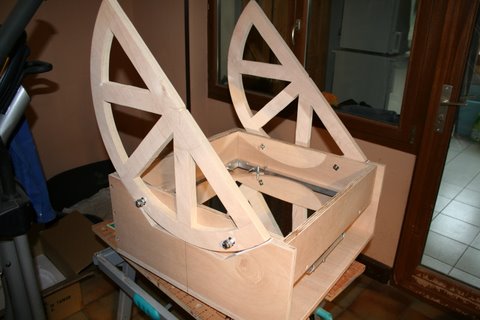

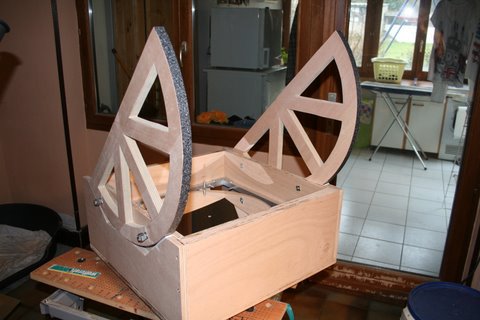

Tourillons montés, avec miroir Olé !!!

Fixations style strock avec ecrous à frapper en M8.





Replis stratégique...





fin du défilé, A+.

[serge vieillard]

Vraiment bien



ah si, j'ai trouvé un truc améliorable !!!!

ta base triangulaire et ta piste de frottement circulaire n'est pas optimisée, ils sont trop petits.

Faut être au maxi du dimensionnel possible >>>> diamètre = coté du rocker. Et cela pour plus de stabilité -et ce n'est pas un détail !!!



Serge

[pam-pg]

Oui serge tu as raison, ça m'embêtait un peu, mais les anneaux en ebonystar font 500. J'ai dû m'adapter. Si ça va pas je prendrai une feuille de 60x60 avec un plateau aux max possible. rien d'irréversible.



Le vrai tests ça sera avec tout monté.

A+.

[Strock Pierre]

Superbe et rapide apparemment!



J'ai pas bien compris si le barillet pouvait pas glisser ou plutôt se déformer et induire un déplacement du primaire dans le plan du miroir? C'est juste porté par trois vis ?



Pierre

[pam-pg]

C'est ça Pierre, c'est suspendu par trois vis M8.

Le cadre alu est percé à 8,5, il faut que les vis soit rigoureusement orthogonales. Le cadre est contrepersé en place pour être sur que les vis tombent pil poil en face. Et ça marche sans glissement dans le plan du miroir, la collim tient très bien de 90° à 0°, je viens juste de faire l'expérience avec le laser, le faisceau ne sort pas du tout du trou central.



Voici les photos de la bête montée en primeur :









Reste à l'équiper (telrad, chercher 9x50, ventilateur+piles, baffalge du secondaire ) pour vérifier l'équilibre, mais j'ai bon espoir.



La longueur des tubes est bonne avec tous mes oculaires.



Je crois que le plus dur ça va encore être de choisir la couleur (il sera lasuré).



A+.







A+.

[pam-pg]

Ayé les accessoires sont monté et le baflage juste punaisé avant peinture.

L'équilibre est sensas.



Faut que je trouve un ventilo et des boitier à piles pour faire 12 V.





La peinture pour tableau est-elle résistante à l'humidité pour ceux qui ont utilisé ? Ca serait pour fairel'intérieur des caisses.

Ou sinon que conseiller vous de bien mat ?



A+.

[serge vieillard]

l'encre de Chine, vendue en litre !!!! truc à l'eau indélébile sans solvant

[pam-pg]

Mais c'est bien sûr !!!

Je dois trouver ça dans un magasin Arc en ciel, ou autre d'art plastique.

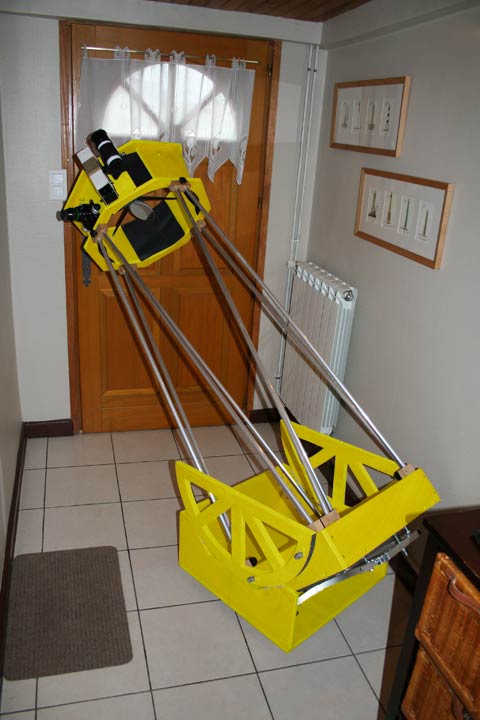

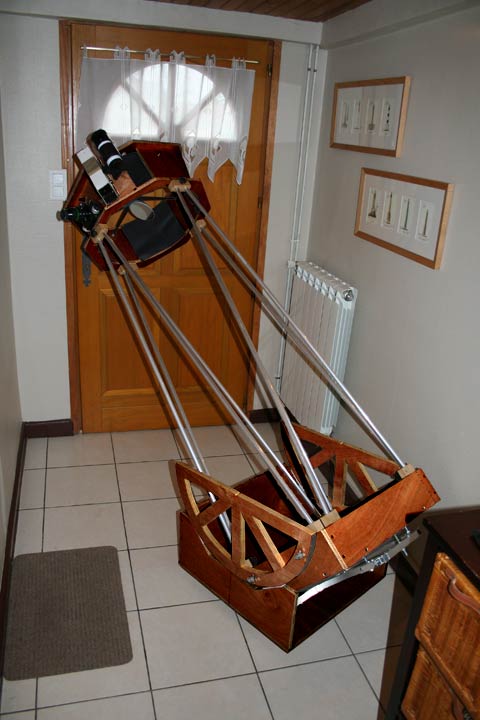

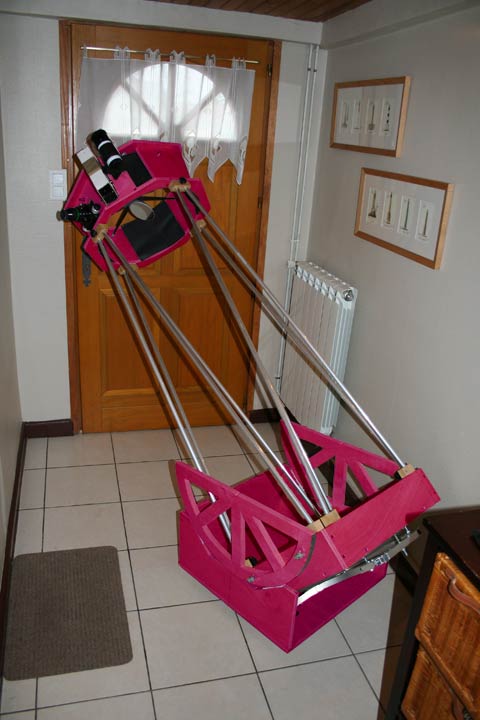

sur l'idée d'un collègue, voici une variation de coloris, pour la rigolade (sauf le dernier qui sera probablement le bon (canyon).

















Mais ça sera probablement ça.

[Toutiet]

Manque quand même un rose...ou un "moutarde":be:

[tutu56]

J'aime bien celui du milieu, bois vernis.

[Extraterez]

Tu ne m'a pas envoyé le dernier coloris dans ton mail. Je suis fan ! Je trouve que c'est un bon compromis entre le rouge et le marron.

[Strock Pierre]

Pas de glissement du laser, alors c'est de la construction très soignée.



Mais le choix d'un télescope caméléon qui change de couleur est vraiment original.

Après le zèbre (noir et blanc) et la girafe (jaune et brun) c'est la meilleure idée de l'année!

Pierre

[Ratatouille]

Mais le choix d'un télescope caméléon qui change de couleur est vraiment original.

Après le zèbre (noir et blanc) et la girafe (jaune et brun) c'est la meilleure idée de l'année!

Pierre



Bon et bien voilà, t'as trouvé la couleur.:D



Pierre, changez rien, z'êtes bien.

[pam-pg]

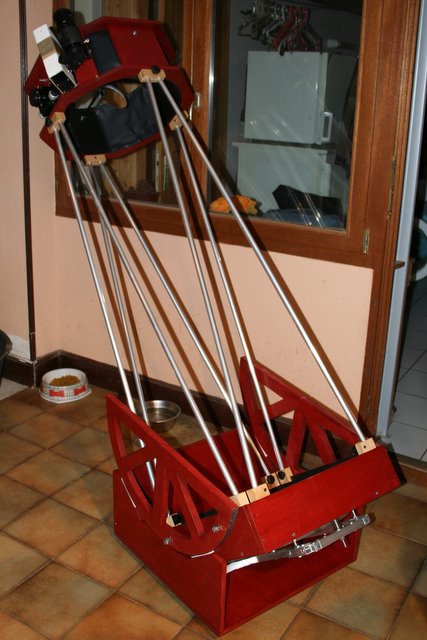

Le voilà , avec de la vrai peinture.



Il attend plus qu'un peu de ciel bleu (et son ventilateur).





Bonne soirée.

[pam-pg]

Hier soir, première lumière du T400.

En pleine ville et pourtant ça dépotait bien :

M42, et quelques amas M35, M36, M37 (superbe), M38, double de persée (belles couleurs), puis M1 et M76 très limites , et enfin M81, M82 (déjà magnifique).



Prochaine sortie avec le club normalement Vendredi. A la campagne, ça va cracher les photons !!!!

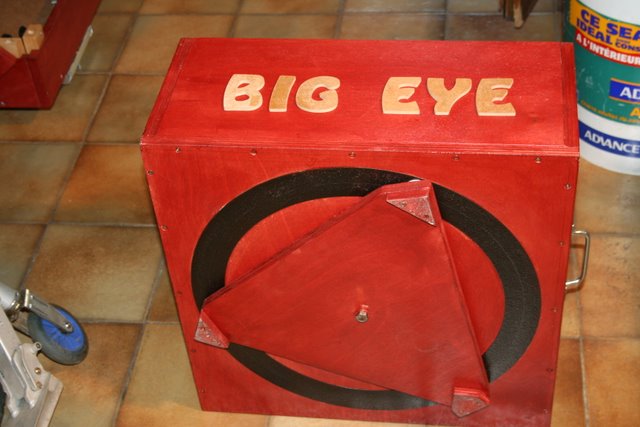

Sinon, j'en ai profité pour le baptiser.



A+.

[hysot]

WWWooooaa ça c'est un beau télescope! Bravo!

Chouette l'idée des lettres en relief!

[Fred_76]

Et pourquoi pas couleur "cheval à code barre" ?

[Ratatouille]

Et pourquoi pas couleur "cheval à code barre" ?



Mais c'est quoi donc cette couleur ????

[Nico003]

Superbe,

j'adore !!!

tu nous tiens au courant des résultats de ta prochaine sortie

[pam-pg]

Et ben c'est fait hier soir.

Ciel très légèrement voilé.

Peu de PL sauf à l'Est.



Plein de première pour moi, je suis hyper satisfait de cete sortie :

M42 avec du vert et du rose et des filaments partouts, les bras de M51 en vision directe très évidents, la nébuleuse du hibou bleue verte, la petite dumbell bien détachée, la nébuleuse du clown avec des lueurs bleues sans équivoques, les barres verticales dans M82. Mais le top c'était quand même la plongée polychrome au coeur de M42 wouaw...



Seul regret, malgré un filtre Hbêta, j'ai pas distingué la tête de cheval, mais ic434 se faisait bien voir autour d'Alnitak.



Le miroir GSO ne montre pas d'astigmatisme, et sur Saturne il n'est pas apparu de diffusion décernable. Donc je pense que le miroir est pas si mauvais. Bonne nouvelle.



J'en redemande des soirées comme ça !!!



A+.

[CATLUC]

Bonsoir

Belle réalisation bravo.

Et oui le diamètre ça y fait beaucoup.

Je te souhaite plein de belles observations.

Bonne nuit.

Luc;)
