Fabrication masque Bahtinov

Kerrigan

Par Kerrigan
dans Les bricoleurs

 Partager

Messages recommandés

Kerrigan

Kerrigan

Posté
Posté (modifié)

1°) Tout d'abord utiliser le lien ci dessous et entrer les caractéristiques de son tube

http://astrojargon.net/MaskGenerator.aspx

ouvrir le fichier avec Firefox ( je ne sais pas si cela marche avec IE ) et imprimer le masque. Voila c'est fait vous avez un masque de Bahtinov mais en papier !



2°) coller le masque sur un carton épais ou un morceaux de plastique ( au scotch double face ou a la néoprène ) et s'armer d'un cutter avec une lame neuve de préférence et une règle Alu puis découper le masque

c'est long et chiant ( je n'aime pas ce genre de bricolage de précision qui demande du temps :be: )

/!\ surtout prévoir un peux de marge en découpant les contours du masque histoire de pouvoir coller un cercle de mousse par la suite



3°) une fois fini, prendre un morceau de tapis décathlon, et le découpé au diamètre extérieur de votre parbuée, tube... et coller le tout



voila vous avez un masque qui ne vous aura pris qu'une heure à faire et vous épargnera quelque dizaine d'€ pour un morceau de plastique :D







Modifié par Kerrigan
  • Réponses 74
  • Créé
  • Dernière réponse

Les pipelettes du sujet

Les pipelettes du sujet

Messages populaires (du sujet)

josmiley
josmiley

J'ai trouvé une photo du fils, il a la bouche de son père ...

Fred_76
Fred_76

Oui     Tu peux, mais tu verras que la Lune ne sera pas souvent nette, et qu'un réglage à la main ira plus rapidement...

Images postées dans ce sujet

Newbie Mais

Newbie Mais

Posté
Posté

Perso j'utilise Inkscape, ça fonctionne nickel.

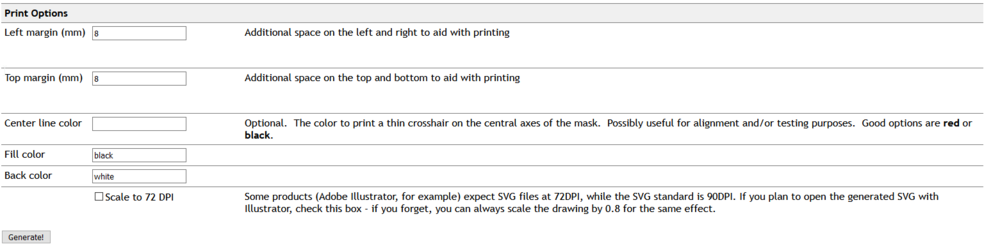

Attention, pensez à cocher résolution 72DPI tout en bas si votre impression n'est pas à la bonne taille ;)



Pour avoir un truc un peu plus costaud je découpe dans de l'intercalaire carton (j'agrafe l'impression du masque sur l'intercalaire et j'attaque au cutter.)



Le Bahtinov est vraiment top pour faire la MaP.



N'ayant aucune contrainte de fixation solide, il suffit de mettre quelques tétons autour, cela permet de poser le masque sur le tube avec facilité (surtout avec une lunette d'un mètre de long qui pointe pas loin du zénith).



Et pour ceux qui n'aiment pas le découpage, je vais rechercher un comparo lu à ce sujet où il était montré qu'un simple Y fonctionnait aussi bien que le masque complet (au détriment d'une perte de lumière sensible).



Il y a aussi le Hartmann, très simple à fabriquer pour ceux qui veulent comparer (avec variantes rons, triangles, carrés). Voir le site de notre ami Colmic ;)



Pierre

Kerrigan

Kerrigan

Posté
  • Auteur
Posté

prévu pour la photo je sais très bien que sur mon crayford la bonne MAP pour la photo se situe a 5.25 ( la graduation ) mais bon vaut mieux être perfectionniste pour la photo :be:

maintenant je vais attendre le 28 ou le 29 pour testé ^^

Fred_76

Fred_76

Posté
Posté

Pour le mien, j'ai utilisé une couverture de cahier, en plastique noir. C'est souple, opaque, solide et surtout c'est fin et très facile à couper. Je n'ai eu ensuite plus qu'à fixer le tout sur le fond d'une poubelle de salle de bain dont le diamètre correspondait pile poil au diamètre extérieur de mon tube.



Coût de l'opération :

- couverture de cahier : 1 EUR

- poubelle : 4.90 EUR



Durée : 1 heure



J'ai un peu amélioré mon design ensuite ce qui me permettra de remplacer le masque de Bahtinov par un filtre solaire par exemple (je n'aurais juste qu'à déplacer les vis papillon sur le coté).






La couronne blanche est taillée dans un panneau en PU du genre des fonds de cadres photos. C'est de la récup donc coût = 0. Idem pour les vis papillon (sinon 1 EUR le sachet en vrac chez Bricolo-bidule).

  • 3 semaines plus tard...
  • 1 année plus tard...
Fred_76

Fred_76

Posté
Posté
a faire rapidement ma map est ridicule et les photos pas terribles......



Cette phrase n'a aucun sens...

Fred_76

Fred_76

Posté
Posté

J'ai aussi découpé un nouveau masque pour mon 200 f/d 5, il est juste dimensionné pour rentrer dans le tube et se poser sur l'araignee du secondaire. Il est fait là encore dans une couverture de cahier, en plastique noir.



Ça marche super bien et le gros avantage, c'est que je le range dans le bouchon du telescope (mon bouchon contient aussi ma boite à flat).

  • 11 mois plus tard...
  • 1 année plus tard...
CDLC

CDLC

Posté
Posté

Le miens est fabriqué à partir d'une couverture plastique noire (fine / souple) d'un petit classeur avec 2 tiges de carbonne 4mm en renfort (en croix).

Il pèse 30g pour un T300... Qui dit mieux?

  • 1 mois plus tard...
Manubis

Manubis

Posté
Posté

salut à tous !



merci pour les infos de 'fabrications personnelles' d'un tel masque !

Je vais m'en inspirer dès que j'aurai trouvé un bout de plastique noir à découper pour mon tube 200mm.



Car j'ai vraiment bien galéré pour la mise au point avec mon Canon EOS10D (qui n'a pas de liveview, et dont le transfert d'une image vers le PC dure une plombe (usb1...), et oblige aussi de débrancher/rebrancher à chaque fois le connecteur usb)



eh non, ce n'est pas pour le prochain carnaval de Venise !

...quoique, on devrait faire sensation avec un tel machin sur la tronche ^^

Fred_76

Fred_76

Posté
Posté

Tu y gagnerais à acheter d'occase un 1000D ou un 450D... on en trouve à moins de 150 EUR (voire même moins de 100 EUR) sur eBay ou LBC.

  • 1 année plus tard...
captainseb

captainseb

Posté
Posté (modifié)

J'ai testé avec Julien le (petit) masque de Bahtinov. C'est vrai que c'est redoutable de précision pour la MAP. :)

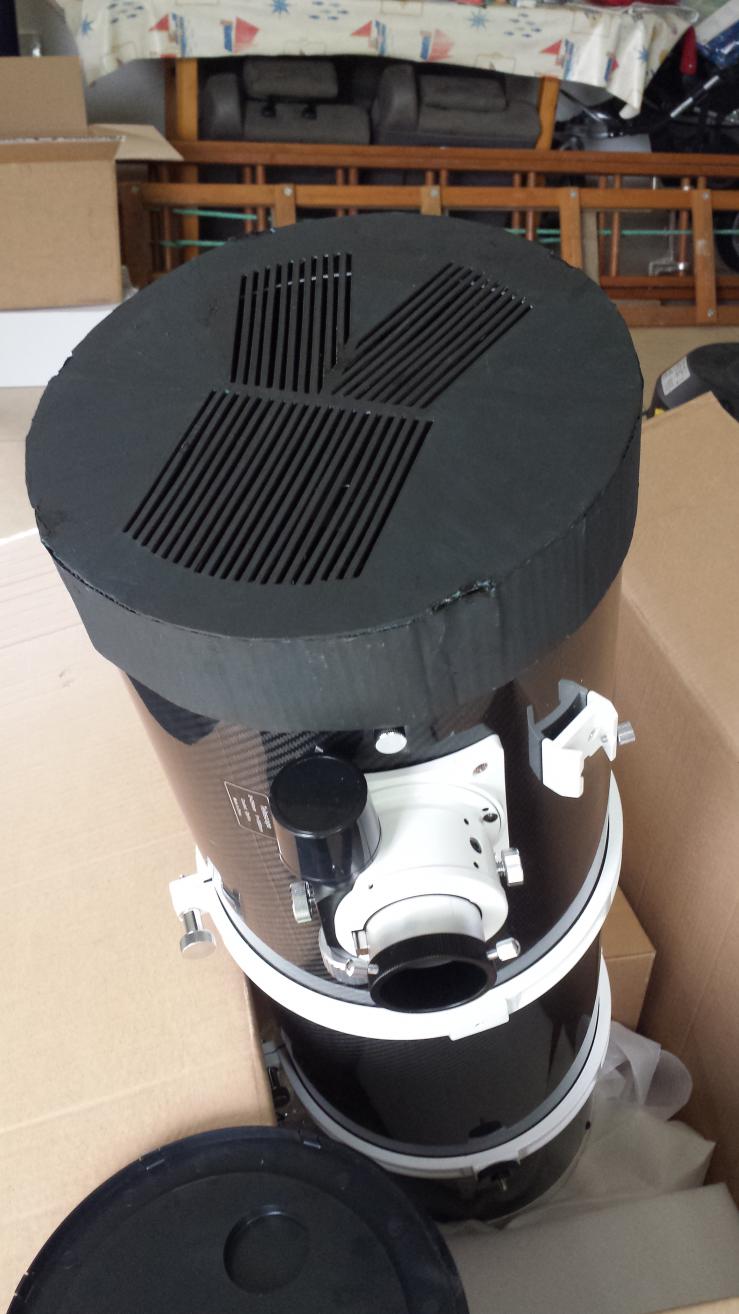

Allez, je me lance, je vais fabriquer le mien. Par contre, je n'ai que une imprimante A4. C'est trop juste pour mon 254/1000. Je vais donc en imprimer la moitié puis réaliser l'autre par symétrie.



Merci pour les liens. :be:

Modifié par captainseb
zeubeu

zeubeu

Posté
Posté

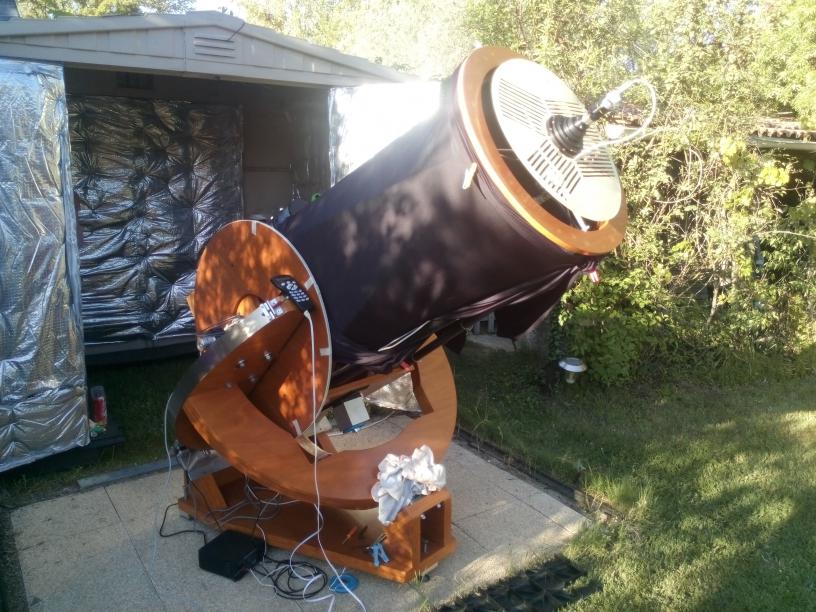

J'ai fait le mien aussi à partir du lien écrit dans le premier post.

Je l'ai découpé dans du contreplaqué de 5 mm je crois:-)

Utiliser ça sur mon T500 quand le seeing est moyen, c'est vraiment top :-)


zeubeu

zeubeu

Posté
Posté
Ça le fait bien ! :)



Pour le moment je pars d'un vieux calendrier. Je ne suis pas très équipé pour réaliser ça dans du bois. Tu as utilisé une défonceuse ?



Non, une scie sauteuse !!

Mais à la défonceuse ça l'aurait fait plus mieux :-)

JMDSomme

JMDSomme

Posté
Posté
Peux-tu nous donner le lien de ta commande 3D, stp ? Je n'avais pas pensé à cette solution ! :rolleyes:



je vais chercher lien sur sculptéo, mais c'était aux dimensions pour ma ed 80 astro pro, tu fais ça pour quel instrument?

Babaorhum

Babaorhum

Posté
Posté
1°) Tout d'abord utiliser le lien ci dessous et entrer les caractéristiques de son tube

http://astrojargon.net/MaskGenerator.aspx

ouvrir le fichier avec Firefox ( je ne sais pas si cela marche avec IE ) et imprimer le masque. Voila c'est fait vous avez un masque de Bahtinov mais en papier !



2°) coller le masque sur un carton épais ou un morceaux de plastique ( au scotch double face ou a la néoprène ) et s'armer d'un cutter avec une lame neuve de préférence et une règle Alu puis découper le masque

c'est long et chiant ( je n'aime pas ce genre de bricolage de précision qui demande du temps :be: )

/!\ surtout prévoir un peux de marge en découpant les contours du masque histoire de pouvoir coller un cercle de mousse par la suite



3°) une fois fini, prendre un morceau de tapis décathlon, et le découpé au diamètre extérieur de votre parbuée, tube... et coller le tout



voila vous avez un masque qui ne vous aura pris qu'une heure à faire et vous épargnera quelque dizaine d'€ pour un morceau de plastique :D











Bonjour,



Je note ce lien qui me semble très pratique.

A+

francois-du-57

francois-du-57

Posté
Posté

hello ,pour ma part et comme j'ai deux main gauche ,je me suis résolue a en acheter un sur eBay .pour 22€ fdp compris.

sinon je pourrais bientôt voir si je peux en réaliser avec une imprimante 3d .

je viens de la recevoir et il me reste a la monter et bien sûr faire des test LOL....

F83eric

F83eric

Posté
Posté
hello ,pour ma part et comme j'ai deux main gauche ,je me suis résolue a en acheter un sur eBay .pour 22€ fdp compris.

sinon je pourrais bientôt voir si je peux en réaliser avec une imprimante 3d .

je viens de la recevoir et il me reste a la monter et bien sûr faire des test LOL....

Pourrais tu me passer le lien de ton vendeur ebay



J'ai un 200/800, il me semblait que les caractéristiques des masques dépendaient de la longueur de focale et du diamètre. Ce n'est pas important ?
