Fixation barre de serrurier

[tutu56]

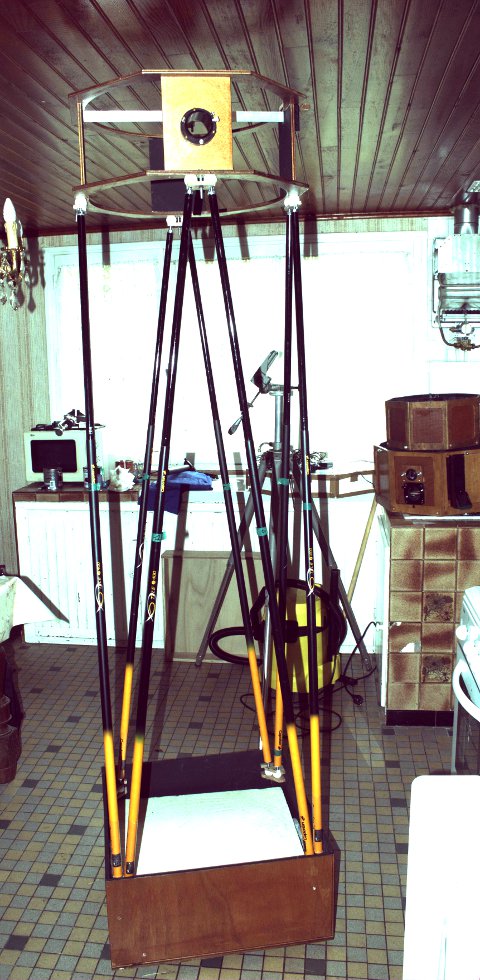

Bon voilà un premier aperçu du montage.

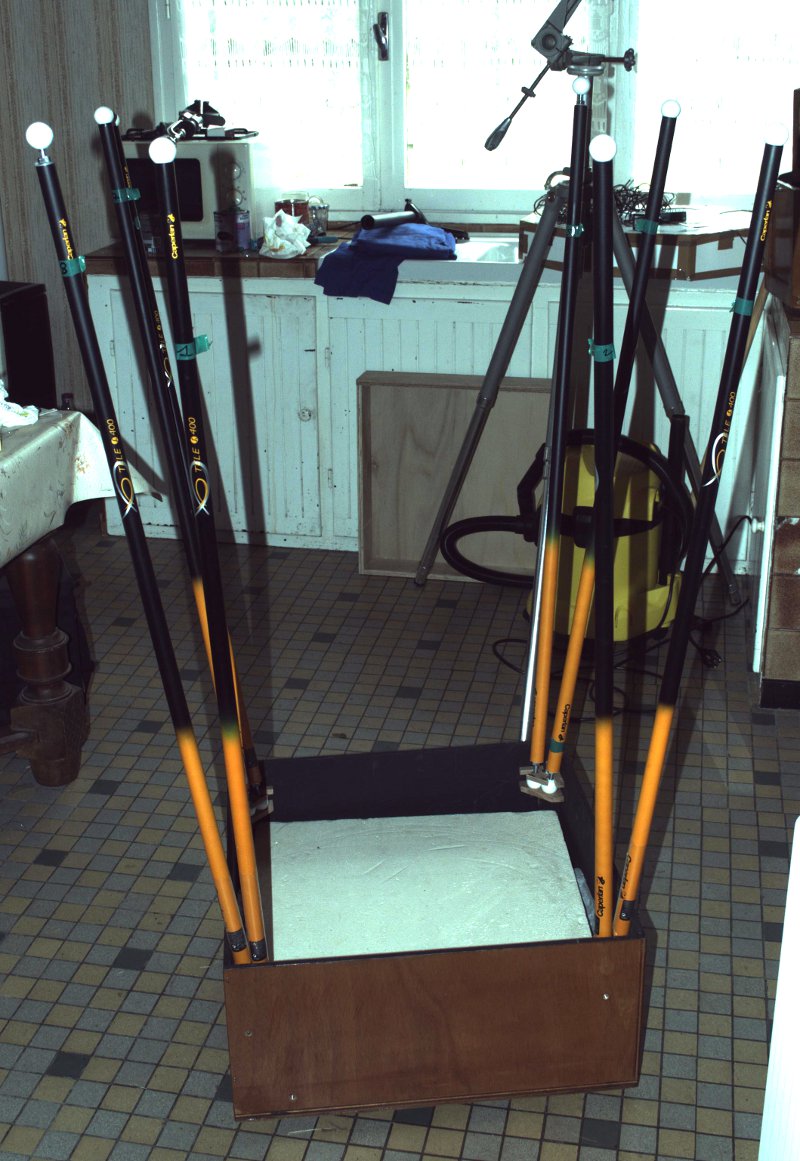

Dans un premier temps on met les barres de serrurier repliées.

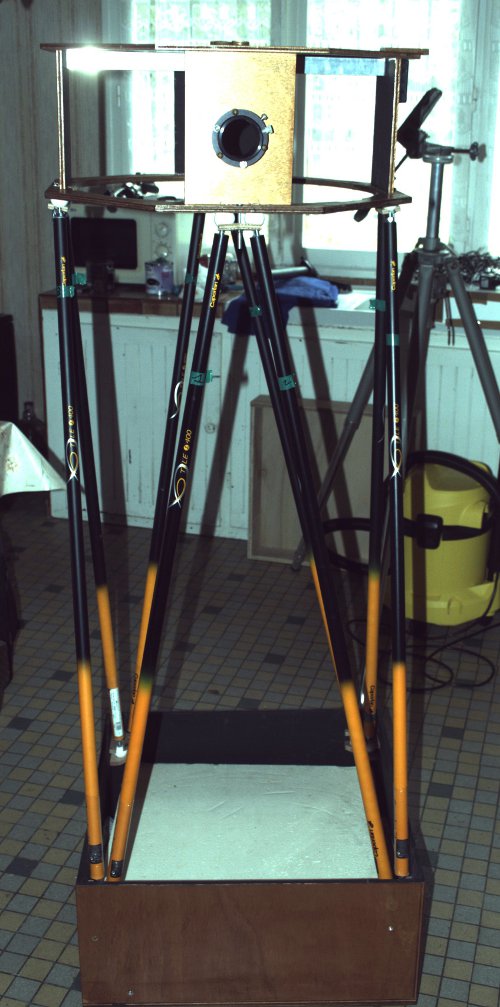

On monte la cage du secondaire à hauteur d'homme sans se fatiguer.











Il suffit ensuite de tirer sur les barres pour les déplier.





[BipBip Boréalis]

Impeccap'! Le serrurier télescopik!!

Là, je dis bravo!



Bip²

[Ratatouille]

Je serais curieux de savoir si la collim tient bien entre la verticale et l'horizontale.

[dobcat]

hola ,génial tutu !!!!!

[BipBip Boréalis]

Je serais curieux de savoir si la collim tient bien entre la verticale et l'horizontale.

Il n'y a pas de raisons qu'elle ne tienne pas!...



Bip²



Une petite réserve,toutefois, quant à une possible petite souplesse des pièces de serrage des boules...

Modifié 13 mars 2011 par BipBip Boréalis

[tutu56]

Il y a un défaut que je n'avait pas prévu.L'emboitement des tubes se fait par friction.Hors celle ci est un peu juste pour encaisser les puissantes pression infligé par la manipulation de la cage.



Va falloir rajouter un système de serrage anti déboîtement à la jonction des deux barres, un petit peu à la manière des trépieds photo.



Sinon c'est très rigide.

[JMBeraud]

Sympa!



Si je ne dis pas de connerie, les angles des triangles doivent évoluer en fonction de la haurteur de la cage, est-ce qu'il faut que tes boules soient un peu "déssérées" pour faire monter le tout, puis ressérées après?



Pas trop galère de monter toute la cage à bout de bras?



JMarc

[tutu56]

Les boules bougent librement dans leur emplacement comme une rotule.Donc pas besoin de desserrer.



Par contre je suis embêté avec l'emboîtement des deux élements de chaque barre.Il faut consolider avec un serrage quelconque l'emboîtement de ceux ci.Si j'y arrive pas eh bien je devrais coller les deux éléments et fini les barres telescopique.



Il me faut un système simple.

[JMBeraud]

Désolé, je ne pige pas...

[BipBip Boréalis]

...Il me faut un système simple.

Perçage en travers et goupille...



Bip²

[BipBip Boréalis]

Si les parois des tubes sont minces, ça peut-être pas le faire...



Bip²

[JMBeraud]

Ah j'ai pigé, elles ne tiennent pas ces foutues barres...



Il faudrait mettre un système avec les petites piges à ressorts qiu viennet se mettre dans des orifices de l'autre tube, ce que l'on voit parfois dans les piquets de tentes ou de auvent. Pas sûr de la grande précision, mais au moins ça ne flancherait pas, et ce serait répétable en longueur.



JMarc

Modifié 13 mars 2011 par JMBeraud

[tutu56]

J'y ai pensé mais c'est une mauvaise idée.Percé ces barres va les fragiliser.



Il faudrait un serrage annulaire.

[Rafher06]

Bonjour,

Voir dans le rayon vélo ou trottinette de chez Dec, il y a des idées à prendre.

[PierreDesvaux]

Peut-être des embouts avec une gorge étroite longitudinale et un systéme de serrage comme pour selles de vélos qui vont presser contre le tube ?

[tutu56]

Je vais chercher.Ca serait bête de devoir les coller.

[BipBip Boréalis]

Au rayon plomberie, manchons raccords polypropylène, suivant le diamètre des tubes?...

Inconvénients: volumineux et un peu lourdingues.



Bip²

[Rafher06]

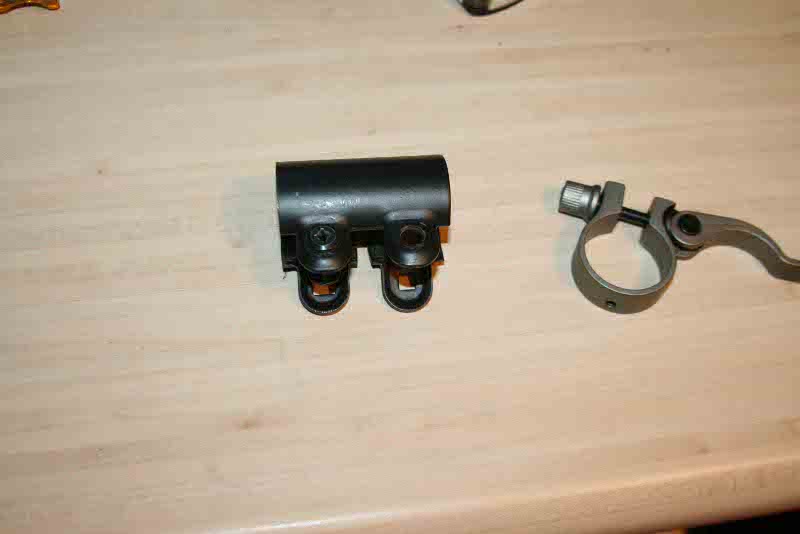

Voici une pièce servant dans les pieds pour haut parleur, facile à reproduire et une sortant d'une trottinette.

Petite chose a savoir, pour mes bricolages je cherche souvent des idées chez Dec, et une vendeuse intrigué par ma façon de regarder la trottinette elle est venu me demander si elle pouvait m'aider. Je lui ait répondu que je cherchait des pièces qui pouvaient me servir pour un bricolage et elle m'a proposé de me vendre une des trottinettes ayant servi pour l'expo du magasin, puisque après quelque temps d'usage par les enfants dans le magasin, elle partaient à la benne. Donc a un prix inférieur.

[tutu56]

Oui voilà il faudrait un truc comme çà

[vincent.becker]

En tout cas, c'est déjà très beau!

[tutu56]

Bon j'ai trouvé une solution à mon problème.J'ai réalisé des pièces en bois qui ont le même principe que celle-ci.J'utilise des sytème de serrage de vélo, j'en ai tout un stock acheté lors de promo dans une grandes surface pour une poignée de pain ( 1 euro 50 pièce).



Je vous poste les images demain dans la journée., j'en ai fait 3 il en reste 5 à construire.





Modifié 20 mars 2011 par tutu56

[BipBip Boréalis]

C'est beau le cinémascope!;)



Bip²

[tutu56]

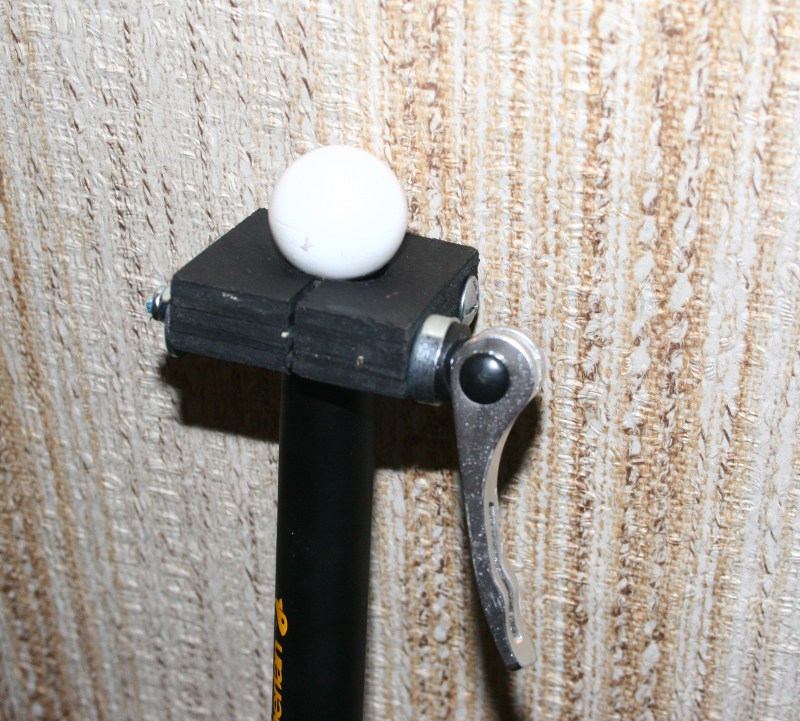

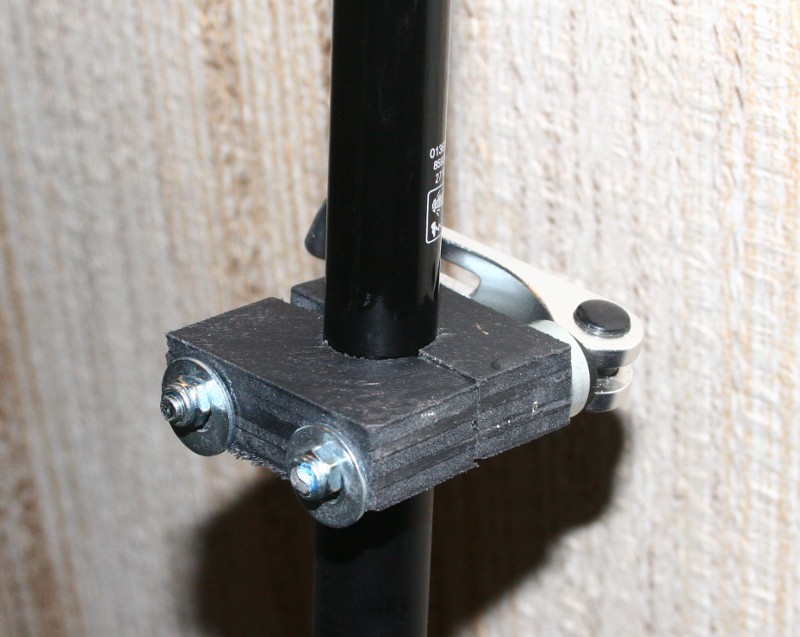

Voilà le bricolage en image.

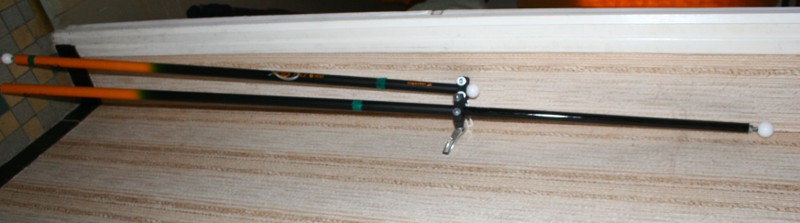

Barre pliée et dépliée.





[Rafher06]

Salut, moi je t'envoyé un timbre poste et toi tu me fais faire trois fois le tour de mon écran pour me rendre compte que c'est l'image que je t'ai envoyé. Comment tu fais?

En tout cas j'attendais depuis quelques jours pour voir ton avancement et enfin tu nous montres ton montage. Bonne continuation et en attente de la suite.

[tutu56]

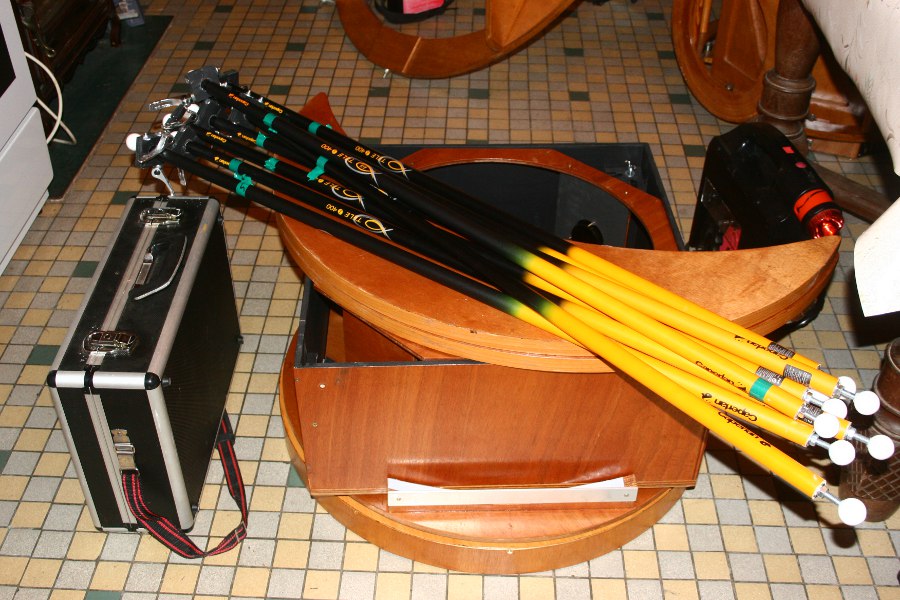

Et voilà le télescope démonté.C'est un 460 mm



Poids de 23 kg sans optiques.

42 kg tout compris.



Une valise d'accessoires à côté pour donner l'échelle.



[dobcat]

excellent tutu ! mais moi j'aurais choisie jaune ... et rouge les barres ...lollll bravo !

[tutu56]

Je vais les repeindre les barres.Ca va pas du tout avec la finition bois du telescope.

[gglagreg]

surtout qu'elles sont sérigraphiées "400" ....alors ça va pas avec un 460



Gg

[tutu56]

un coup de bombe de peinture noire çà va être vite réglé!

[kiwi74]

Superbe Tutu une fois de plus !!!



Juste une question (si ça se trouve c'est déjà écrit quelque part...) : comment fixes tu les extrémités des cannes ?? Je parles des fixations sur les barres elles-mêmes.



Merci
