c'est quoi le vignettage ?

[gleek]

Salut les astram !



tite question, j'entends souvent parler de vignettage , mais c'est quoi au juste ?

[Leimury]

-edit-doublon

Modifié 24 mars 2011 par Leimury

[Leimury]

C'est une réduction du diamètre utile de l'instrument.



Cas le plus simple:

Tu voies le petit trou dans le couvercle d'un newton ?

Si tu n'ouvres que le petit trou tu vignettes ton instrument.

Un 114 devient alors un 30 ou un 50.



Bon ciel

[Leimury]

C'est une réduction du diamètre utile de l'instrument.



Cas le plus simple:

Tu voies le petit trou dans le couvercle d'un newton ?

Si tu n'ouvres que le petit trou tu vignettes ton instrument.

Un 114 devient alors un 30 ou un 50.



Bon ciel

[norma]

Perso je parlerai plutot dans se cas de diaphragme : l'image est diaphragmée (c'est parfois intéressant). Je parlerai de vignettage lorsque la luminosité de la périphérie oculaire s'effondre ou pour le moins diminue. Mais bon, je chipote ...

[basque en balade]

Salut les astram !



tite question, j'entends souvent parler de vignettage , mais c'est quoi au juste ?



quand ta copine t'empêche de regarder les autres filles dans la rue , tu as du vignettage dans ton champ visuel ...



sinon , c'est une réduction du champ visuel

[christiand]

Oui à ma connaissance c'est une réduction du champ (et non un diaphragme, qui augmente le rapport FD d'une optique en réduisant le diamétre de l'objectif).





Christian

[IIIIIKK]

C'est une réduction du diamètre utile de l'instrument.



Cas le plus simple:

Tu voies le petit trou dans le couvercle d'un newton ?

Si tu n'ouvres que le petit trou tu vignettes ton instrument.

Un 114 devient alors un 30 ou un 50.



Bon ciel



Non, ça c'est un diaphragme. Et c'est d'autant plus faux qu'en général lorsque tu diaphragmes tu diminues le vignettage.

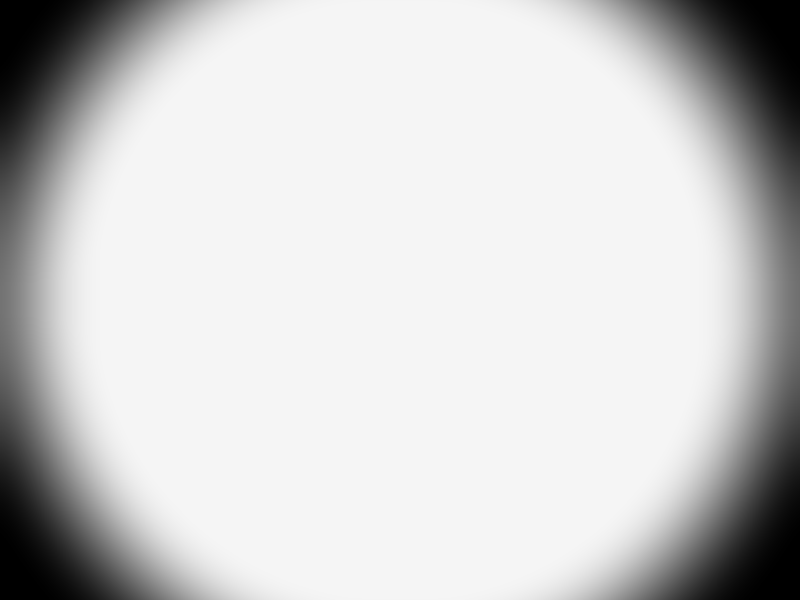

Une image vaut mieux qu'un long discours :





Pour la définition tu en as une excellente sur wikipédia : http://fr.wikipedia.org/wiki/Vignettage (premier lien qui sort lorsque l'on tape "vignettage" dans gogole...).

Modifié 24 mars 2011 par IIIIIKK

[pas03410]

Erreur.

Modifié 24 mars 2011 par pas03410

[gleek]

merci les gens, cela me semble clair. donc cas pratique, lorsqu'on parle de capteur CCD , un vignettage se produit quand la lumiere n'est pas etalé sur TOUTE la surface de la ccd ?

[star62]

Bonjour,



Tu as tout compris !!!!



star62

[zeubeu]

"un vignettage se produit quand la lumière n'est pas étalé sur TOUTE la surface de la ccd ? "



Oui, au centre ton capteur est illuminé à 100 %, tous les rayons issus du primaire le frappe.

Dans les coins, les pixels du capteur ne voient pas le primaire en entier, ils sont frappés par 90% par exemple des rayons issus du primaire.

Si tu mettais ton oeil à cet endroit tu ne verrai pas le primaire en entier.

D'où l'assombrissement dans les coins de l'image.



Fred.

[jr56]

Oui, un vignettage, c'est quand on vise une surface d'intensité uniforme mais que l'image obtenue devient plus sombre sur les bords (c'est pour compenser cela qu'on fait d'ailleurs une PLU



Elle peut être due à la formule optique de l'intrument, mais aussi par ex. à un pare-buée trop long (en photo "terrestre", un pare soleil trop long ou mal découpé, un filtre montré sur l'objectif avec une monture trop épaisse en grand angle) qui va intercepter une partie des rayons lumineux utiles, qui sans cela contribueraient à l'image.



En photo astro, le vignettage induit sur la photo peut varier avec la taille du CCD: par ex. un petit CCD qui n'utilise que la partie centrale de l'image formée par l'instrument ne présentera pas de vignettage, un capteur d'un réflex APS-C en montrera un peu plus et celui d'un réflex 24x36 encore plus puisque c'est ce dernier qui va capter la plus grande partie de l'image affectée de vignettage sur les bords, formée par la lunette ou nle télescope.
