pourquoi je vois le secondaire?

[gerard33]

Bonjour

lorsque je fais la couleur à la CCD (en bin 2) sur mon newton 200/1000, il y a un vignetage mais c'est normal vu la taille de mes filtres (31..)

par contre ce qui me gène c'est que le secondaire apparait

j'ai utilisé le logiciel Newtwin pour déterminer la distance axe secondaire/centre primaire et elle est de 759 mm

y-a-t-il un spécialiste dans l'avion?

[xanax]

il doit manqué un petit quelque chose de tirage sur le po, je sais qu'avec le 200/1000 pour l'apn derriere un correcteur de champs ya une couille pour la map et qu'il faut du tirage supplémentaire mais je sais pas trop pour ccd mon gégé. un 200/1000 user va bien passer par là.

[gerard33]

Merci de faire remonter

il n'y a aucun problème de MAP sur le mien

[Alarcon yves]

Bonjour, tu utilise pas un réducteur de focale par hasard.

Yves.

[gerard33]

Bonjour, tu utilise pas un réducteur de focale par hasard.

Yves.



Salut Yves

non, c'est un newton

[Alarcon yves]

Ah ok, quand tu dit que tu vois le secondaire sur l'image ça donne quoi exactement, une tache sombre au centre de l'image ou autre chose, c'est curieux cette histoire surtout si tu arrive à faire la map.

Tu peut nous décrire exactement tous le montage optique (du tube jusqu'au capteur), éventuellement aussi la taille des deux miroirs.

Yves.

[gerard33]

je pense que mon secondaire est trop petit pour la photo (peti D=52)

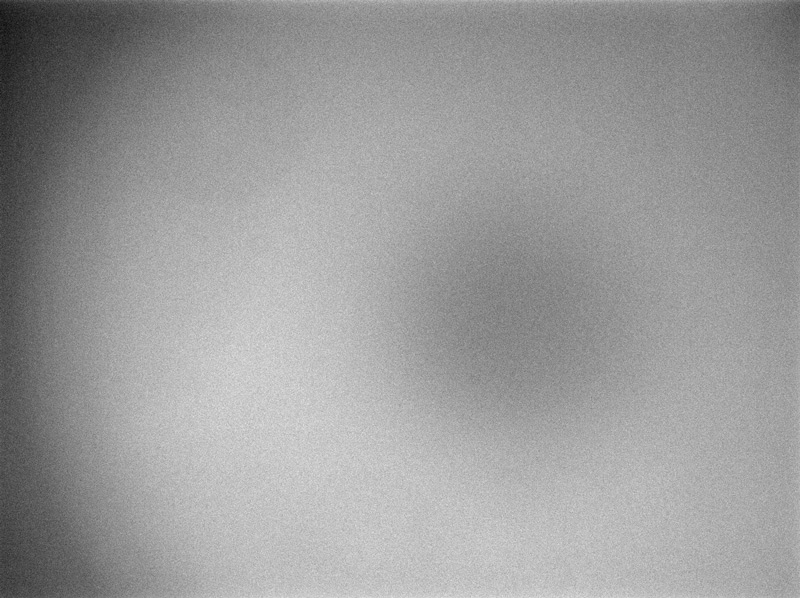

voila un flat aux courbes retravaillées pour que tu puisse voir





bon là c'est poussé à l’extrême mais c'est pour te montrer

je sais que la distance sec/prim est différente pour la photo (celui ci y est dédié) mais quelle est-elle?

[Alarcon yves]

La distance sur un Newton entre les deux miroirs n'est pas la même en visuel et photo pour la simple raison de faire sortir le foyer en dehors du porte oculaire, c'est aussi pour cette raison que le miroir secondaire est plus grand pour choper la pleine lumière du primaire, mais même avec ton petit miroir si tu arrive à mètre le capteur au foyer je vois pas comment se phénomène peut se produire.

On parle bien de photo prise au foyer d'objet à l'infinie hein, pas d'essai en plein jour sur des cibles proches.



édit: Quant tu fait ton flat il faut garder la mise au point à l'infinie, pas la faire sur la feuille (enfin je crois), peut venir aussi d'une mauvaise distance entre la feuille, miroir, source de lumière.

Yves.

Modifié 26 mars 2011 par Alarcon yves

[gerard33]

oui à tout

et moi non plus je ne vois pas

d'où...ma quesion

[gerard33]

re bonjour

j'ai peut-être une piste

le PO doit-il être centré sur le secondaire ou sur l'offset du secondaire?

plus tard...

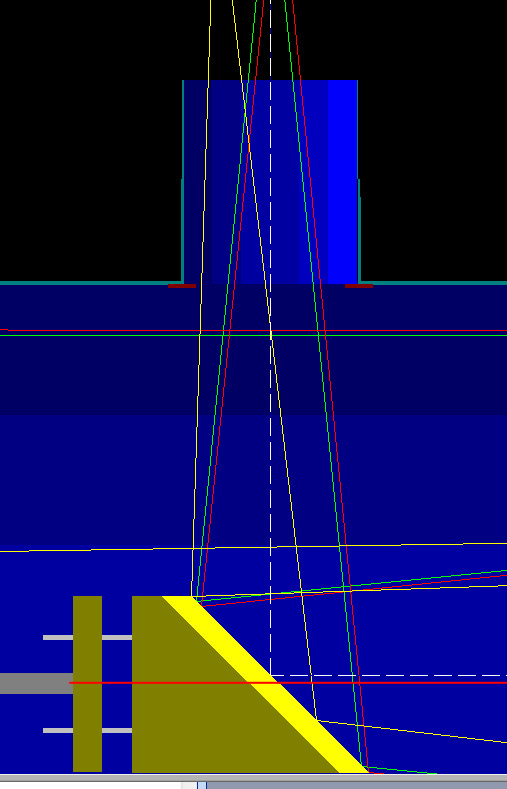

d'après le shéma de Newt





c'est légèrement décalé vers l'avant

sais pas

Modifié 27 mars 2011 par gerard33

[Davidd]

Salut Gégé.

Il me semble que le PO doit etre centré sutr l'offset.



bon ciel.



David

[gerard33]

Salut David

j'ai essayé aussi

je suis sur une autre piste

hier soir j'ai fait les antennes sans roue à filtre ni correcteur de coma et je n'ai plus du tout le problème

il faut que j'arrive à visualiser le faisceau pour comprendre ce qui se passe

j'essaierai ce soir avec un laser
