montage raquette moteur tourne broche

[samled]

bonjour a tous et a toutes



sur le principe de ceci

je voudrais faire mon montage de raquette branché a un moteur de tourne broche pour creer un moteur de mise au point seulement mon manque de connaissance dans le domaine de

l electronique me pousse a venir vers vous pour eclairer ma lanterne



j ai montré le shema a mon magasin d electronique qui ma fourni pour pas cher les 3 element qui me fallait les 2 inerseur et le potentiometre



ma premiere question concerne les inverseur sur le shema

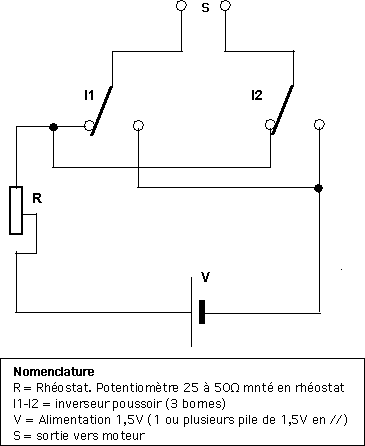

l1 et l2

j ai donc 3 bornes a l inverseur , il n y a pas de sens particulier

a respecter ? je n ai pas trouver de signe dessus !



la deuxieme question concerne

le potentiometre ( le vendeur ma donner un potentiometre de 100 ohms il ma dit que ca marcherai aussi )

c est donc un accessoire avec une molette sur le dessus et c est la ou je seche 3 bornes ... mais sur le schema ce n est pas indiqué

et je me pose la question si c est bien ce qu il me faut et le cas echeant ou c est bon comment le connecter



merci d avance pour votre aide

[samled]

j ai testé et en fait l arrivé c est le plot central et la sortie c est un des plot lateral



le 100 ohms est il adapté a ce montage ? sachant que j ai deux batterie 1.5v en parallele ( enfin je sais pas si ca joue )

[Toutiet]

.

Modifié 17 avril 2011 par Toutiet

[samled]

Il n'est pas doué ton magasin d'électronique : ton schéma est incorrect !



schema utilisé et monté par un astram pour son moteur de mise au point avec justement un moteur tourne broche a pile



http://www.astrosurf.com/polo/matos/TourneBroche/bbcue3.htm



ormis le potentiometre je vois pas ou ca cloche ?



je viens de tester le montage ca a l air de fonctionner ...



je suis ouvert a toute proposition

[Toutiet]

schema utilisé et monté par un astram pour son moteur de mise au point avec justement un moteur tourne broche a pile



http://www.astrosurf.com/polo/matos/TourneBroche/bbcue3.htm



ormis le potentiometre je vois pas ou ca cloche ?



je viens de tester le montage ca a l air de fonctionner ...



je suis ouvert a toute proposition

Au temps pour moi, j'avais mal vu... (Il est tard...!)

[CATLUC]

Bonjour

Si ça fonctionne c'est bon.

Bravo.

Tu peux aussi rajouter à l'intérieur une led rouge avec une petite résistance et un interrupteur pour t'éclairer en cas de besoin.

Bonne journée.

Luc;)
