moteur mise au point et sa raquette

[samled]



bonjour a tous

apres moulte recherche concernant les moteur de mise au point je me suis

mis a en bricoler un ...

certain point n etaient pas evident a mettre en oeuvre

sans materiel specifique et le but etait d avoir un

moteur de mise au point pour moins de 20 euros



je vous fait part de mon bricolage et experience



j ai acheté sur le net un moteur de tourne broche a pile

1,5 v pour moins de 7 euros

je l es ouvert par le dessus ou il y a deux petite vis

puis j ai oté la vis qui maintient le moteur qui ce trouve en desous des roues dentées

j ai demonté le maintient du moteur puis apres avoir enlevé les lames de contact metallique

j ai coupé la lame de maintient de la pile avec son ressort

j ai enlevé le bouton gauche droite du moteur qui sera inutile puisque

une raquette est prevu

je branche deux fil peu importe le sens sur les deux petites connecteur sous le moteur electrique et je remonte le tout

je met dans le capot pile au fond deux connecteur femelle rouge et noire qui servirons a la connection de la raquette

je passe au montage de la raquette

pour ce faire il me faut 5 elements

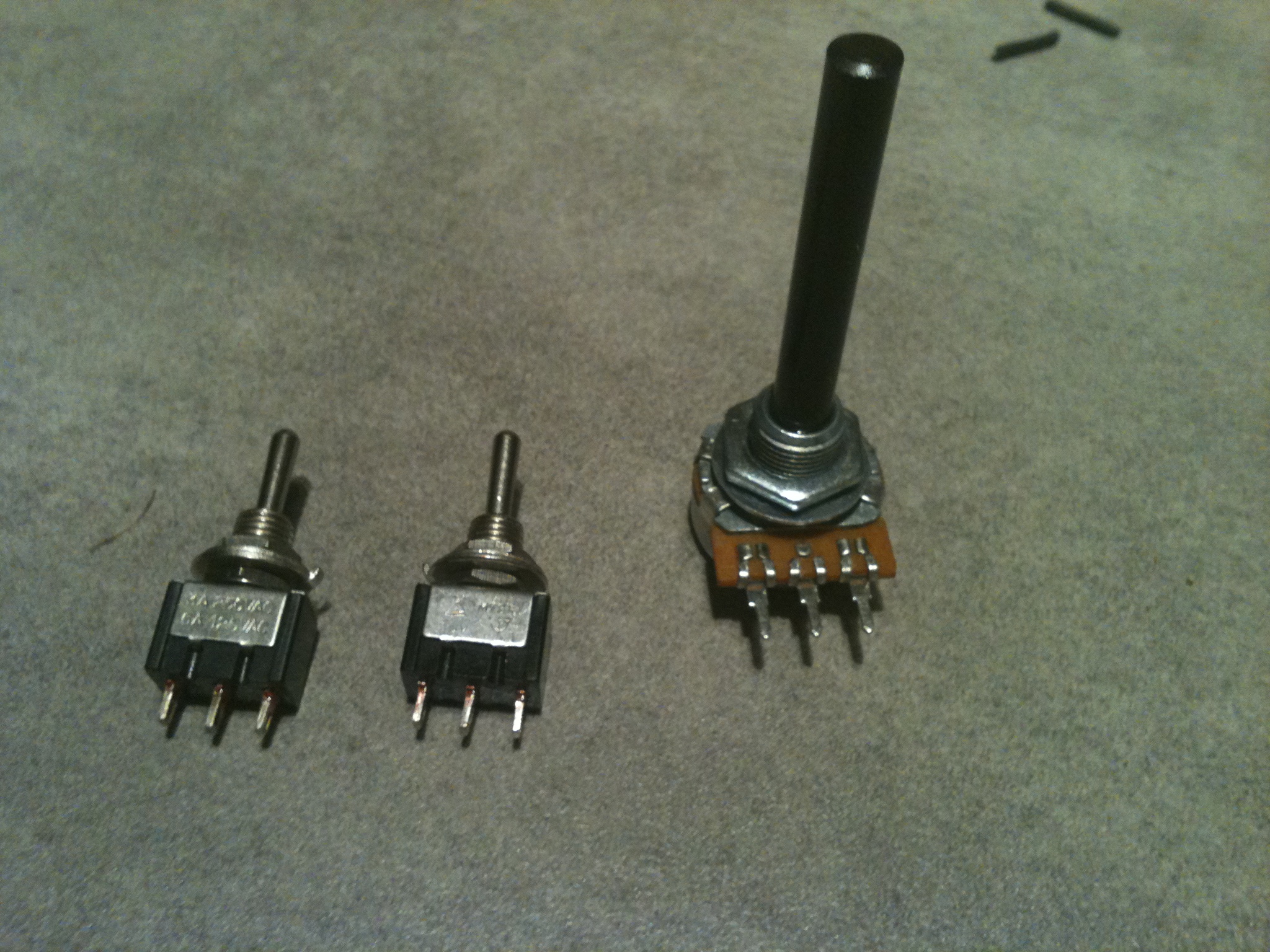

2 inverseurs un potentimetres ( moi j en avais un de 100 ohms )un petit boitier

et un support pile

j ai trouvé le shema de montage sur le net

attention les deux pile sont en parallele et pas en serie

la sortie de la raquette sera un cable assez long et deux connecteur male

voila moteur et raquette fini et ca marche bien



le plus gros probleme etait de fixer ce moteur

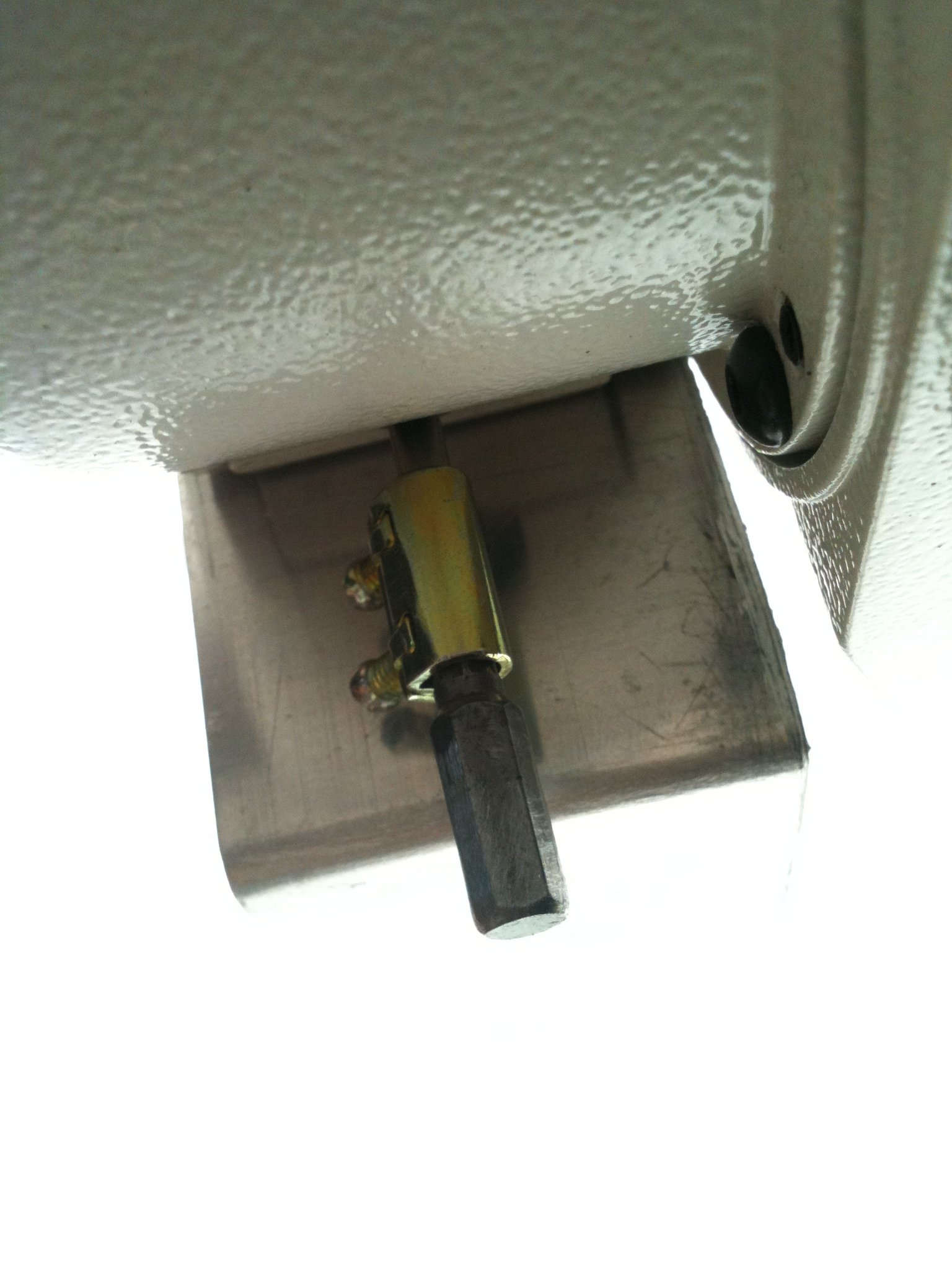

apres de longue heure de reflexion j ai decidé de prendre un domino grande taille auquelle j ai enlevé son plastique de protection

et un embout de visseuse dont la tete rentre pile poil dans le domino

le corps qui doit rentrer dans le carré du moteur sera legerement limé



j avais encore deux petite plaque en alu que je fixa de cette maniere

et la deuxieme sur le moteur

les deux vis du capot moteur servant a bien solidariser plaque et moteur

les deux plaque l une contre l autre maintenus avec un ruban ce qui permet d oter et de mettre en place a la convenance

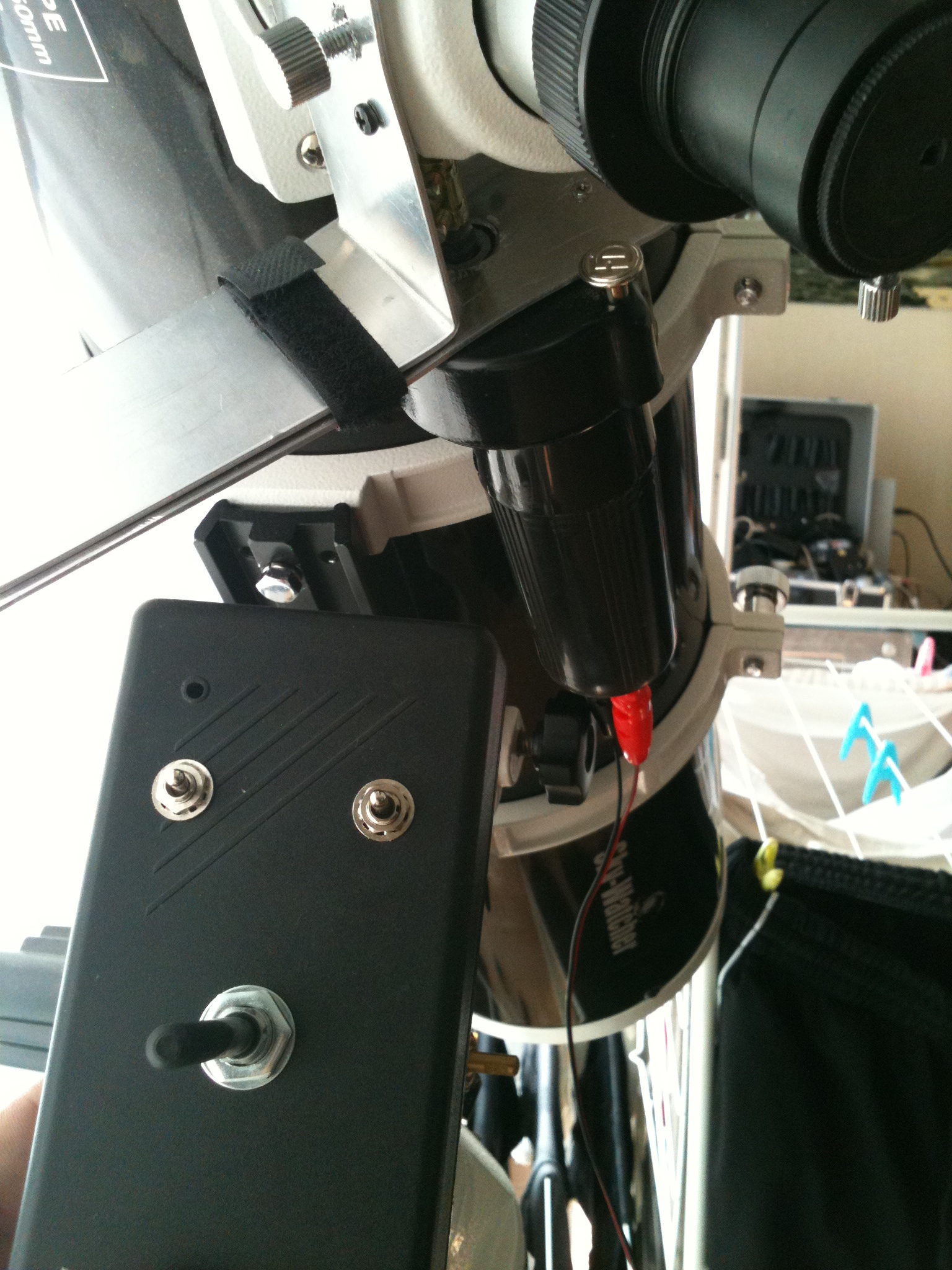

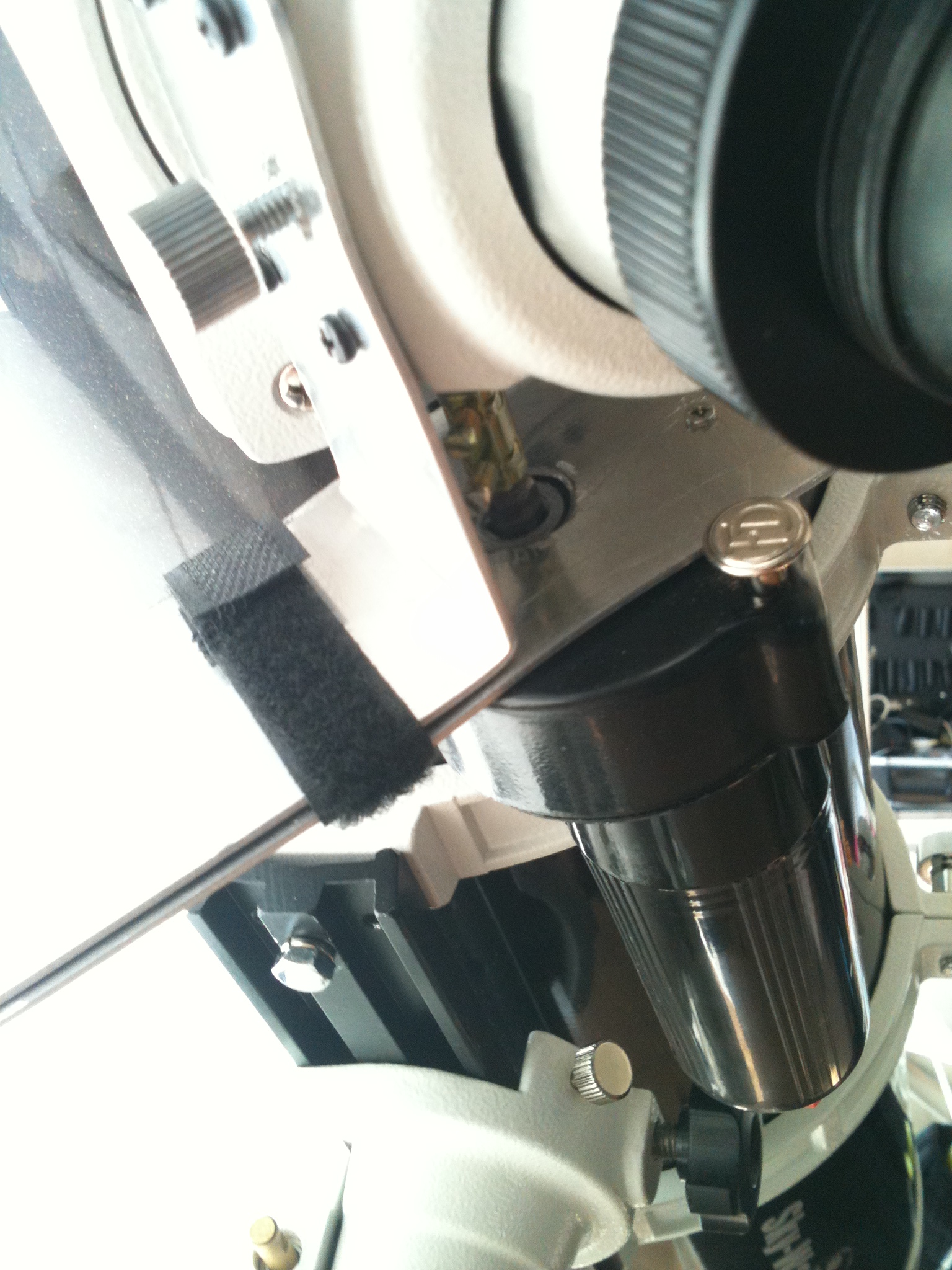

la en l occurence les deux ^plaque vout etres recouper car un peu longue mai qui ne gene en rien la manipulation du telescope



voila apres test cela marche tres bien sans bruit



7 euro le moteur

2x 1.5 euros les inverseurs

le cout d un potentiometre environ 3 euros



le reste je l avais

[Midnight watcher]

J'adore le bricolage:be:

J'avais justement acheté un moteur de tourne broche dans une brocante il y a deux ans en vue de faire un montage comme celui là....puis je suis passé à autre chose et je dois avoir ce moteur qqpart chez moi. Sûr qu'un jour ou l'autre il y aura droit....

[samled]

J'adore le bricolage:be:

J'avais justement acheté un moteur de tourne broche dans une brocante il y a deux ans en vue de faire un montage comme celui là....puis je suis passé à autre chose et je dois avoir ce moteur qqpart chez moi. Sûr qu'un jour ou l'autre il y aura droit....



ben en fait c est rien de nouveau

mais je n avais trouvé nul par un petit tuto expliquant pas a pas

le montage

car l on est pas tous bricoleur ...

alors au moins il y a un explicatif

bon j ai chercher avant de reussir et chercher longuement

la ca donnera peut etre des idees a d autres



desolé ppour la taille de certaine photo

[BipBip Boréalis]

Joli bricolage!

Décidemment, les dominos ont le vent en poupe en ce moment!



Bip²

[samled]

Joli bricolage!

Décidemment, les dominos ont le vent en poupe en ce moment!



Bip²



c est un bon truc qui me venu en tete pour faire cette jonction



maintenant j ai tres certainement pas inové lol

[CATLUC]

Bonsoir

Aie attention le fait de se servir de deux boutons inverseurs n'est pas judicieux en cas de manip des deux boutons en même temps.

Il vaut mieux se servir d'un inverseur bipolaire et là pas de risque de court circuit. Dans ce cas c'est ou l'un ou l'autre de manière mécanique.

Voir le post que j'ai fait remonter sur une mise au point avec servomoteur.

Bonne nuit.

Luc;)

[samled]

Bonsoir

Aie attention le fait de se servir de deux boutons inverseurs n'est pas judicieux en cas de manip des deux boutons en même temps.

Il vaut mieux se servir d'un inverseur bipolaire et là pas de risque de court circuit. Dans ce cas c'est ou l'un ou l'autre de manière mécanique.

Voir le post que j'ai fait remonter sur une mise au point avec servomoteur.

Bonne nuit.

Luc;)



j ai recuperer un vieux shema d un montage similaire mais si tu peu m aider a ameliorerma raquette en me disant ce qu il faut je suis partant

[CATLUC]

Bonjour

comme indiqué tu as le schéma de câblage dans ce post http://www.webastro.net/forum/showthread.php?t=19522 .

L'inverseur bipolaire "momentané off momentané" peux se trouver dans un magasin d'électronique ou sur internet chez Selectronic par exemple :

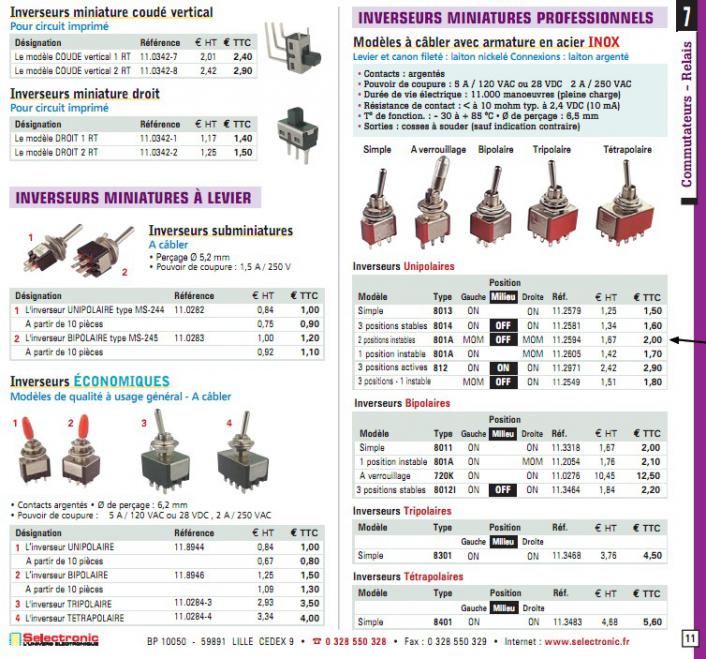

voici la page correspondante du catalogue le produit est celui indiqué par la flèche à 2 € sa référence 11.2594.

C'est l'inverseur à avoir pour commander dans un sens ou l'autre des moteurs à courant continu.

Bonne journée.

Luc;)

[Rubadouille 37]

Tu trouvera tout les détails de montage d un bipolaire sur ce lien

http://www.robotroom.com/DPDT-Bidirectional-Motor-Switch.html

Bon montage

[CATLUC]

Tu trouvera tout les détails de montage d un bipolaire sur ce lien

http://www.robotroom.com/DPDT-Bidirectional-Motor-Switch.html

Bon montage



Bonsoir

Le composant proposé fait tout d'un coup il permet un montage plus simple.

Je mets le schéma de l'autre post dont je donnais l'adresse. Ne prendre que la partie qui fait marcher le moteur le reste c'est des leds pour l'éclairage.

On peut aussi mettre deux inverseurs unipolaires côte à côte est relier mécaniquement les boutons (en soudant une languette entre eux par exemple) à conditions qu'ils aient un point milieu off.

Bonne nuit.

Luc

Modifié 26 avril 2011 par CATLUC
a

[samled]

Tu trouvera tout les détails de montage d un bipolaire sur ce lien

http://www.robotroom.com/DPDT-Bidirectional-Motor-Switch.html

Bon montage



Bonsoir

Le composant proposé fait tout d'un coup il permet un montage plus simple.

Je mets le schéma de l'autre post dont je donnais l'adresse. Ne prendre que la partie qui fait marcher le moteur le reste c'est des leds pour l'éclairage.

On peut aussi mettre deux inverseurs unipolaires côte à côte est relier mécaniquement les boutons (en soudant une languette entre eux par exemple) à conditions qu'ils aient un point milieu off.

Bonne nuit.

Luc



merci pour votre aide

decidement c est genial l astronomie on touche vraiment a tout meme

a l electronique lol



une question cependant



j ai mis un potentiometre sur mon montage pour regler la finesse de la vitesse

puis je en mettre un sur ce montage et si oui lequel est adapté a un montage et moteur comme ca ?

[CATLUC]

merci pour votre aide

decidement c est genial l astronomie on touche vraiment a tout meme

a l electronique lol



une question cependant



j ai mis un potentiometre sur mon montage pour regler la finesse de la vitesse

puis je en mettre un sur ce montage et si oui lequel est adapté a un montage et moteur comme ca ?



Bonjour

A ce niveau "toucher à l'électronique" est un grand mot:be:. Mais c'est un début.

Le potentiomètre si celui que tu avais mis te convenait remet le là où ça t'arrange soit entre la pile et l'inverseur soit entre le moteur et l'inverseur.

Personnellement je me sers d'un potard pour trouver la vitesse la plus lente possible, ensuite je mesure la résistance du potentiomètre.

Je rajoute un inverseur simple celui là, avec d'un côté l'alimentation directe de la pile et de l'autre sur une résistance de la valeur de celle du potentiomètre. Le point milieu allant lui au moteur.

Cela me fait une vitesse rapide pour trouver le point et un vitesse lente pour fignoler. Un inverseur est plus facile à manipuler qu'un potentiomètre surtout l'hiver avec des gants.

Bonne soirée.

Luc;)

[samled]

Bonjour

A ce niveau "toucher à l'électronique" est un grand mot:be:. Mais c'est un début.

Le potentiomètre si celui que tu avais mis te convenait remet le là où ça t'arrange soit entre la pile et l'inverseur soit entre le moteur et l'inverseur.

Personnellement je me sers d'un potard pour trouver la vitesse la plus lente possible, ensuite je mesure la résistance du potentiomètre.

Je rajoute un inverseur simple celui là, avec d'un côté l'alimentation directe de la pile et de l'autre sur une résistance de la valeur de celle du potentiomètre. Le point milieu allant lui au moteur.

Cela me fait une vitesse rapide pour trouver le point et un vitesse lente pour fignoler. Un inverseur est plus facile à manipuler qu'un potentiomètre surtout l'hiver avec des gants.

Bonne soirée.

Luc;)



et bien disons que je n ai pas beaucoup de marge de manoeuvre avec celui la

80% pleine vitesse et je dois avoir 5% de manoeuvre pour la baisse de vitesse avant l arret total et donc on dira 15 % en zone arret

je sais pas si je me suis exprimer correctement



mais dans la finalite ca marche . par contre oui en plein hiver avec des gants pas evident lol bon j en suis pas encore la mdrrrr

[CATLUC]

Bonjour

C'est ton potentiomètre qui doit être trop gros en résistance.

Il faut lire la valeur dessus.

Ils peuvent aussi être linéaires ou logarithmiques. Ce n'est pas du tout la même courbe de progression.

Par exemple pour commander un moteur un potard de 100 ohms peut suffire. Si tu te sers d'un de 1 kiloohms tu te servira de 10 % de la course (s'il est linéaire) et je ne te parle même pas si tu as un potard de 100 kilo.

Bonne soirée.

Luc;)

[little.man]

très bien ce tuto

j'ai également récupérer un moteur de tourne broche il y a quelques temps dans une brocante, je me suis fait une raquette, et jusqu'à la je ne savais pas comment relier le moteur du TB au Télescope, vraiment pas bête le coup du domino, je crois que je vais faire pareil, merci...



Pat

[CATLUC]

Bonjour

On peut aussi utiliser un bout de gaine plastique souple ce qui permet de ne pas avoir obligatoirement les axes bien alignés. Cela fait usage de cardan. Ça permet aussi d'avoir un petit amortissement des vibrations par exemple avec un moteur pas à pas.

Genres de gaines utilisables : une bout de gaine électrique dans laquelle on enlève les fils électriques (noire ou blanche), pour des axes minuscules un bout du tube souple qui contient l'encre dans un stylo ou un bout de gaine de fil électrique, un bout de cartouche d'encre de stylo plume, une paille , etc..

Ces matériaux étant souples ont peut entrer en force des pièces de diamètres assez différents ou on peut aussi les chauffer.

Voila si ça peut aider.

Bonne journée.

Luc;)

Modifié 5 mai 2011 par CATLUC

[little.man]

A oui, pas bête aussi le coup de la gaine

en plus j'ai de la gaine thermo rétractable ça peut le faire

c'est vrai il y a plein de possibilité, il faut juste les idées

Merci



Patrick

[CATLUC]

A oui, pas bête aussi le coup de la gaine

en plus j'ai de la gaine thermo rétractable ça peut le faire

c'est vrai il y a plein de possibilité, il faut juste les idées

Merci



Patrick



Bonjour

Ben la gaine rétractable seule pas terrible. Par contre elle peut permettre de solidariser des éléments pour éviter qu'ils se détachent seuls en mordant bien, sur les pièces à relier. Aussi plus joli et propre ça peut faire.

Bonne journée.

Luc;)
