Support micrométrique : ca s'attache comment ?

philming
 Partager

Messages recommandés

philming

philming

Posté
Posté

Salut !

Pour le moment j'utilise des anneaux pour monter ma lunette quide sur mon support parallele (dopplebefestigung de chez TS).

Comme je souhaite éliminer au maximum les risques de flexion, je me demande si je ne vais pas me prendre un support micrométrique.

Du coup plusieurs questions :

1 - lequel ? sachant que j'ai donc une platine double avec 2 attaches genre vixen dessus

2 - comment ca se monte du coup ? J'ai l'impression que ca se fixe sur une queue d'aronde male ?

3 - vous auriez pas des photos de vos setups pour veux qui utilisent ce système ?



Merki !

Kerrigan

Kerrigan

Posté
Posté (modifié)

tu as un test ici de la platine baader ( qui est sans doute celle avec le plus d'amplitude :be: ) : http://www.webastro.net/forum/showthread.php?t=74619



l'objet ici : http://www.teleskop-express.de/shop/product_info.php/info/p4135_Baader-Stronghold-Tangentialneiger-schwarz-fuer-Teleskope-bis-7kg.html



et une option pour fixé sur une queue d'aronde : http://www.teleskop-express.de/shop/product_info.php/info/p4648_Baader-Set-von-Klemmbacken-fuer-den-Stronghold-Getriebeneiger.html



je posterais si tu le souhaite encore, ce soir quelques photos :)

Modifié par Kerrigan
Newbie Mais

Newbie Mais

Posté
Posté

Tout à fait Phil.

Tu peux aussi visser sur cette platine une queue d'aronde femelle et ainsi fixer l'ensemble sur la queue d'aronde mâle présente sous le tube. Rigidité maximale (et peut être aussi un équilibrage facilité).

C'est en tous cas ainsi que je ferai au moins pour le VMC200L.



Pierre

Kerrigan

Kerrigan

Posté
Posté

faudra surement repercer mais pas sur... il y a deja quelques trous sur la platine tu as les cotes de la piece sur teleskop express regarde :)

Newbie Mais

Newbie Mais

Posté
Posté

Bah pourquoi? :be:

Des anneaux, ce sont des anneaux, une queue d'aronde, c'est une queue d'aronde.

Tu as tout ce qu'il faut.

Par contre je carins que la queue d'aronde de ta 80 soit vraiment courte, non?



Tu as trop regardé StarWars toi ;)



Pierre

Kerrigan

Kerrigan

Posté
Posté

si cela te dérange vraiment tu prends des colliers a la dimention de ta lunette et une queue d'aronde :)

( j'ai fait cela pour vraiment limité la possibilité d'un probleme mais ca marchera quand même )

philming

philming

Posté
  • Auteur
Posté (modifié)

Oui sauf que le but de la platine c'est de supprimer la flexion qu'il peut y avoir a cause des anneaux de guidage. Genre monter directement la lunette guide sur la platine.

Ca m'éviterait deja de me faire chier a les balader ces anneaux, et puis ce sera quand même vachement plus rigide comme ca. Autrement autant rester avec mes anneaux de guidage non ?

Ou alors il y a peut-etre un moyen de fixer la queue d'aronde sans les anneaux sur la 80 de guidage ? sans anneaux ?

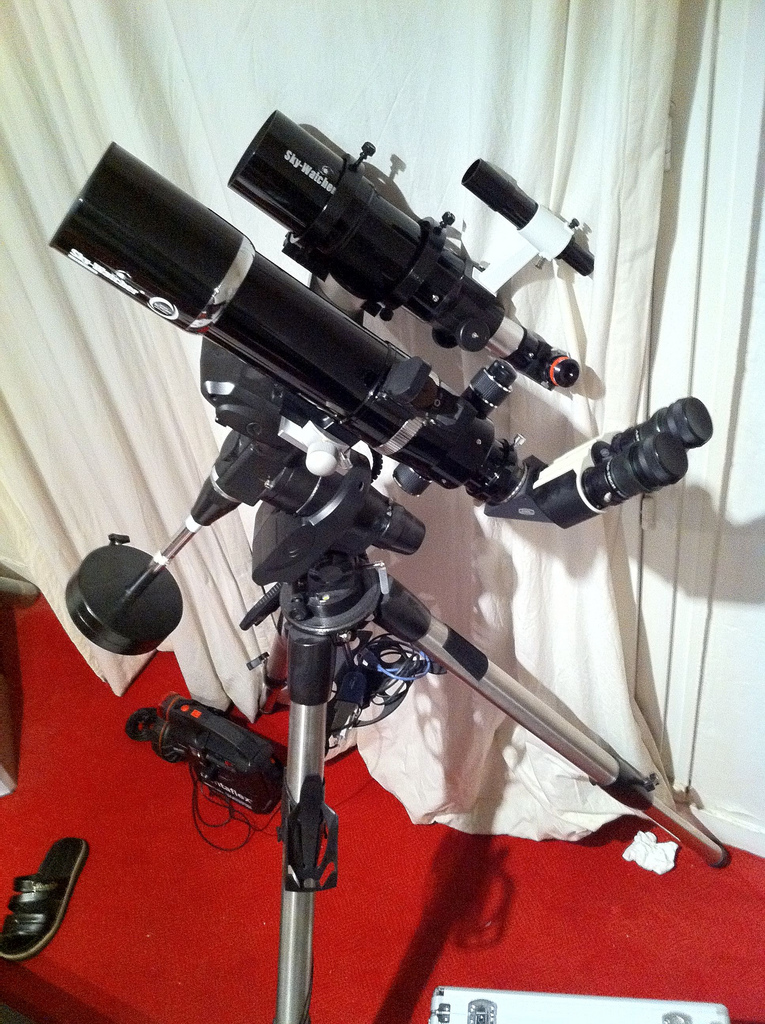

Un petit shoot pour montrer le setup :







Oui je sais il y a une sandale.



Edit. Star wars ? Oui j'en ai bouffé en veux-tu en voila ;-)

Modifié par philming
Kerrigan

Kerrigan

Posté
Posté (modifié)

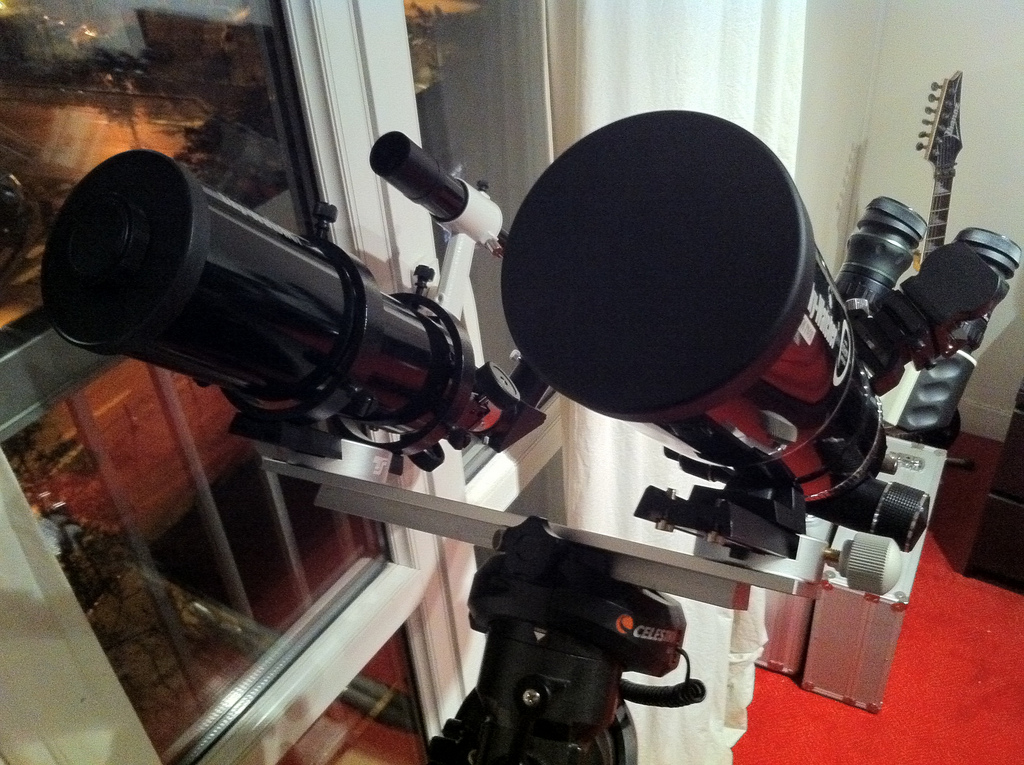

voila les détails de ma commande pour la fixation sur WO flt vers Orion 80 shortube



queue d'aronde courte : http://www.teleskop-express.de/shop/advanced_search_result.php?XTCsid=d4va4uqibag9jv0r7kuhfo6rknhcftik&keywords=ps14



anneaux de 90mm : http://www.teleskop-express.de/shop/product_info.php/info/p1194_CR-90---Aluminium-Tube-Rings-for-OTA-with-90mm-diameter.html



platine baader evidement



option deuxieme fixation queue d'aronde : http://www.teleskop-express.de/shop/product_info.php/info/p4648_Baader-Additional-EQ-Clamp-brackets-for-Stronghold.html



queue d'arronde grande : http://www.teleskop-express.de/shop/product_info.php/info/p233_Starway-Dovetail-Plate---Vixen-Style---20cm---Solid-Aluminium.html





Bien fait. T'as qu'à être sur mac.

;-)



va dire ca a carrefour :lol:



de plus je peux pas prendre le risque de trop tripoté le PC c'est pas le mien en temps normal...

Modifié par Kerrigan
philming

philming

Posté
  • Auteur
Posté

Oui je vois assez bien l'idée...

Marrant t'as pas de sandale toi ?

;-)



Edit. Ah si. T'en a même deux... lol



Edit2. D'ailleurs je me demandais. C'est bien des Dew Not que tu as ? Tu es sur que c'est dans ce sens qu'il faut les mettre ?

Gandalf

Gandalf

Posté
Posté

Les 3 supports micrométriques que j'ai eu entre les mains:



Le Baader Planetarium Witty:



  • Tout métal, solide et bien conçu.
  • Charge max: 1,5kg
  • Se monte sur le télescope/lunette en utilisant la base femelle du support du chercheur.
  • L'élément raccordé dessus grâce à un vis kodak.




Le Geoptik:



  • Motorisable
  • Son embase est plate et est destinée à se monter directement (via perçage éventuel) sur une queue d'aronde type Losmandy.
  • L'élément raccordé dessus grâce à une queue d'aronde type vixen.











Le Skywatcher:



  • Non Motorisable
  • Même principe que le geoptik en moins cher.
  • Son embase est plate et est destinée à se monter directement (via perçage éventuel) sur une queue d'aronde type Losmandy.
  • L'élément raccordé dessus grâce à une queue d'aronde type vixen ou vis kodak.
  • Réglage suivant les 2 axes:+/-12°








JL.

Kerrigan

Kerrigan

Posté
Posté

Edit2. D'ailleurs je me demandais. C'est bien des Dew Not que tu as ? Tu es sur que c'est dans ce sens qu'il faut les mettre ?



c'est des Orion et oui elle sont dans le bon sens ;) ( celles de OU ou de l'astronome ) elle sont juste un peux grande donc je fait un demi tour de plus et j'ai rajouté des scratchs pour la fixation

xanax

xanax

Posté
Posté

hum c'est quand même fait a la base pour le piggy pack, (lulu l'une sur l'autre), vu que la double platine est déjà un accessoire pour pallié au problème de flexion.

la flexion est due au poids vu qu'aucune de tes lulu's n'a de camarade sur le dos, c'est un peu inutile comme investissement. si tu n'es pas sur de la rigidité des tes anneaux guide (mais bien serré ya pas de raison) au pire trouve des anneaux fixe pour ta lulu guide.

  • 1 mois plus tard...
philming

philming

Posté
  • Auteur
Posté

Bon, j'ai commandé et reçu le stronghold + anneaux pour la 80 et j'ai récupéré la queue d'aronde de mes anneaux de guidage. Maintenant j'ai un autre souci, c'est pour le montage de tout ça. TS m'avait dit que je pourrais adapter le stronghold sans souci sur mon dopplebefestigung que j'ai acheté chez eux mais il n'en est rien. Les trous et les vis ne collent pas. Faut que je perce ? Ou j'ai loupé quelque chose ?

Grosso modo j'ai ca :



http://www.teleskop-express.de/shop/product_info.php/info/p223_Starway-Parallelmontage-von-zwei-Optiken-auf-einer-Montierung.html



Et je voudrais le transformer en ca :

http://www.teleskop-express.de/shop/product_info.php/info/p224_Starway-Parallelmontage-2-Teleskope-mit-Mikro-Feinverstellung.html



Mais je n'ai AUCUNE idée de comment procéder, quels trous dimensions etc percer...

Kerrigan

Kerrigan

Posté
Posté (modifié)

soit tu perces soit tu prends l'option du stronghold fixation queue d’aronde et tu visses deux queues d’aronde ensemble ( je l'ai vu cette méthode :be: )

je penses que percer est mieux ! et de le fixer par 2 ou 3 vis... rien d'insurmontable en gros :)

Modifié par Kerrigan
