Strock 250 c'est parti!

[José9]

Hello les amis!



La décision fut prise au RAP je vais faire un strock (et non pas couper les cheveux en 4 dans le sens de la longueur).



Les matériaux étant (presque) tous réunis ( me manquent les carrés d'alu de 8x8 et 6x6, la colle pour aquarium, le formica, les plats d'alu et une plache de la caisse primaire (qui a été coupée 5cm trop courte) je me lance.



Je vais commencer par la cage secondaire mais une question me turlupine: les vés de serrage vont bien du côté ou il y a le plus rand espace entre le diaphragme et le bord de la planche?



merci d'avance

José

[Lasilla]

Heu...

Peu importe en fait.

Tes planchettes sont de la même tailles 4 à 4, les extérieures étant plus grandes que les intérieures, mais une fois la cage terminée, elle est rigoureusement symétrique.

[José9]

Hello 'Sil, au fait je voulais dire par rapport haut/bas car un des deux diaphragmes est à 15mm du bas des planchettes et l'autre a 12mm

[Lasilla]

Tu mets quoi comme PO?

C'est un peu ça qui dicte... et l'emboitement sur les taquets du primaire pour la hauteur finale du tétris imbriqué histoire que la boite puisse fermer.

[José9]

Un kinéoptics mais je crois que les vés vont dans l'espacement "petit" (12mm)

[Lasilla]

1"1/14 ou 2"?



Parce que en 2", il faut gagner quelques mm..

Un conseil: ne respecte pas les plans à la lettre, il y a quelques petites erreurs.

Redessines les et imprègne toi du truc: garde à l'esprit la bête montée, et la bête emboitée dans sa caisse -> une modif irréfléchie s'avère souvent problématique au moment du rangement.

[basque en balade]

ça y est il se lance



plus qu'a attendre les photos de tout cela



PS : si tu dis qu'il y a des erreurs dans les plans j'en connais deux qui vont foncer te mettre une féssée

[serge vieillard]

un fessée à LaSil.... hummmmm !!!!!

si il yena, fô nous les signaler !!!! a mes zeux, yen reste une sur le dessin de profil du secondaire (pas les cotes, le dessin) et c'est tout.



alors pour répondre à José sur les écarts entre le haut et le bas de la cage :

- d'abord, la hauteur totale se doit d'etre respêctée. Elle est dictée par l'encombrement du miroir secondaire en position de rangement.

- 10mm (ou 12 mm), c'est en haut. c'est ce décrochement qui permet par exemple d'y caller un filtre solaire pleine ouverture ou le système de baffle à chapeau claque. C'est vrai qu'on pourrait monter le diaphragmme au raz du haut de la cage si on se fout de ces 2 détails (c'est mon cas, mais j'ai ce dipah en retrait tout de mêm, on ne sait jamais...))

- 15 mm, c'est en bas, c'est pour faciliter la mise en place des 8 tubes carbone. C'est pratique à l'usage. sinon c'est chiant à mettre !!!! Donc là, ce serait couillon de mettre ce diaph au raz. de plus, gaffe au rangement par rapport au capot, au fameux plat à tarte de protection.... Je dirais qu'il est placé idéalement à cet endroit.



Bon courage et super projet !!!!

[Strock Pierre]

Le strock-250 mène à tout mais pas à ça...ou alors avec les grands loups...



Et pour la cage secondaire, je pense qu'il y a un loup.



Je propose 10 en bas, 5 de bois, 25 pour l'axe du PO.

Ce qui laisse bien 30 mm pour loger l'araignée, 5 mm de bois et 15 au dessus. On retrouve les 55 entre bois de la cale de montage.



Serge à raison de dire que c'est plus facile d'avoir 15 dessous pour tenir les tiges et faire un rabotage sur le pan coupé au besoin. Mais alors il commence à être difficile de loger l'araignée...



Et pi on a bien dit de commencer par la valise et surtout pas le secondaire...



Mais à part ça fonce!

[José9]

Hello!

merci pour vos conseils

Je commence donc par la valise

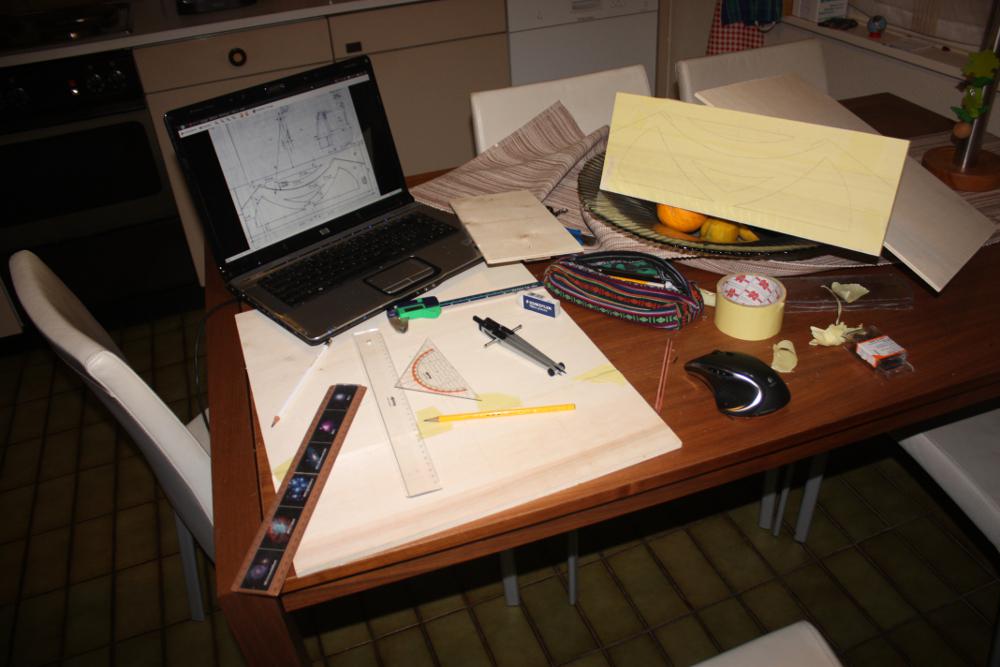

Voici une image prise il y a 5 min a chaud, je trace les côtés. la pièce déjà tracée est recouverte de scotch afin qu'il n'y ait pas d'éclats a la découpe.

[Strock Pierre]

Ca me semble bien fin... la perspective peut-être.



En tout cas, les découpes latérales sont presque que esthétiques. Tu peux personnaliser... avec une croix Suisse par exemple... ce serait une première !

[Lasilla]

Idem que Pierre pour la finesse: c'est quelle épaisseur?

[José9]

Hello!

oui les traits sont fins, mine taillée très finement

je pensais bien que c'était pour l'esthétique, mais c'est tellement réussi que je ne voulais pas improviser mais, promis,il y aura une croix suisse (malgré le fait qu'il ne sera pas rouge)

c'est du 8mm

[José9]

Yop à tous!

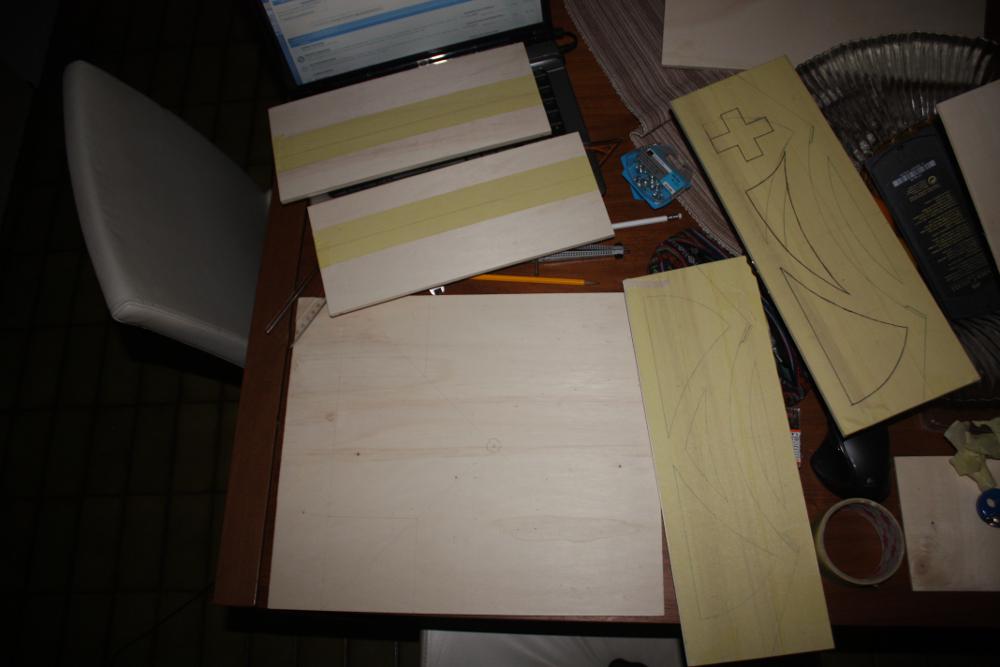

Continuant ma crise d'insomnie j'ai fini les traçages de la valise (pour déterminer où sera l'insert, j'ai dessiné un carré de 360 de côté et marqué le centre, bonne méthode?)

Modifié 21 juin 2011 par José9

[José9]

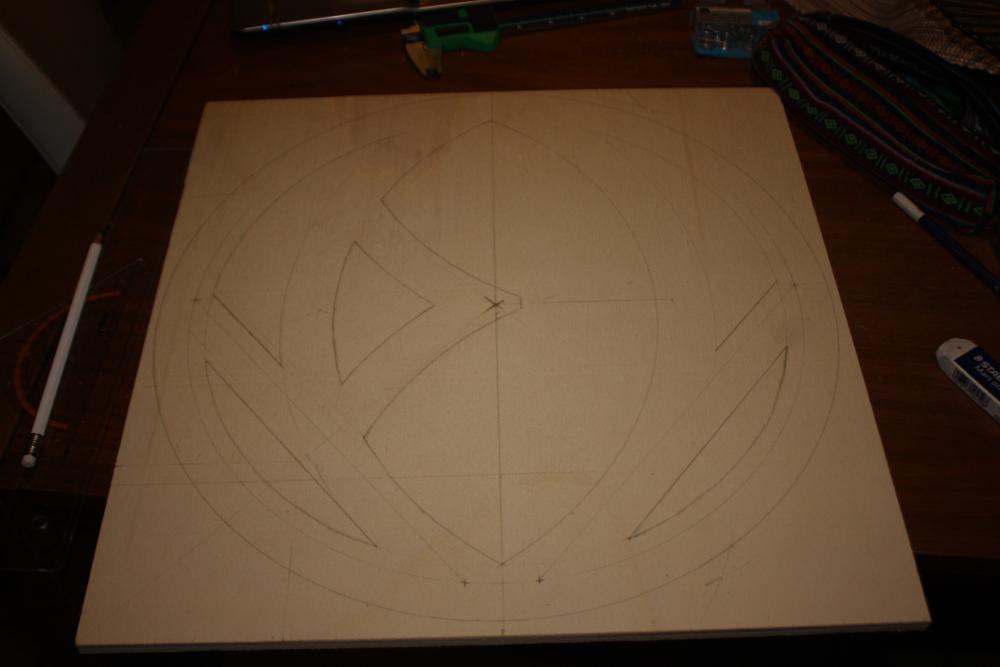

Allez c'est fini pour ce soir voici le traçage de haches:

[basque en balade]



on peux deja remarquer la nationalité du propriétaire



de quelle couleur vas tu nous le faire josé ? rouge et blanc ?



sinon tu vois ce n'est pas si facile de faire un dob , courage josé , on est avec toi ( au fait dis leur ton age pour calmer un peu de monde qui ne te connais pas ... )

[José9]

Hello!

Il sera bleu marine avec peut-être une touche de rouge (je te laisse deviner où)

Ce strock sera le cadeau que je me ferai pour mon anniversaire, c'est pourquoi j'espère le finir avant le 24 juillet (pour le prendre au Portugal où je fêterai mes 15 ans le 26)

[serge vieillard]

oui, comme dit Pierre,

personnalises tes découpes

PERSONNALISEZ VOS DECOUPES !!!!!! haches et flancs de rocker, ce sera tellement plsu rigolot.



Pour la couleur, j'ai un faible.... Mais les égouts et les couleuvres, ça ne ce discute pas.....

[José9]

Hello Serge!

Le seul truc c'est que si j'aurais du personnaliser mes découpes, je les aurais faites comme cela

Pour ce qui est de la couleur j'ai longuement hésité puis tiré a pile ou face

Je suis dans le train, de retour chez moi je vous montre les avancements de la journée.

[José9]

Coucou!

voici donc les avancements,

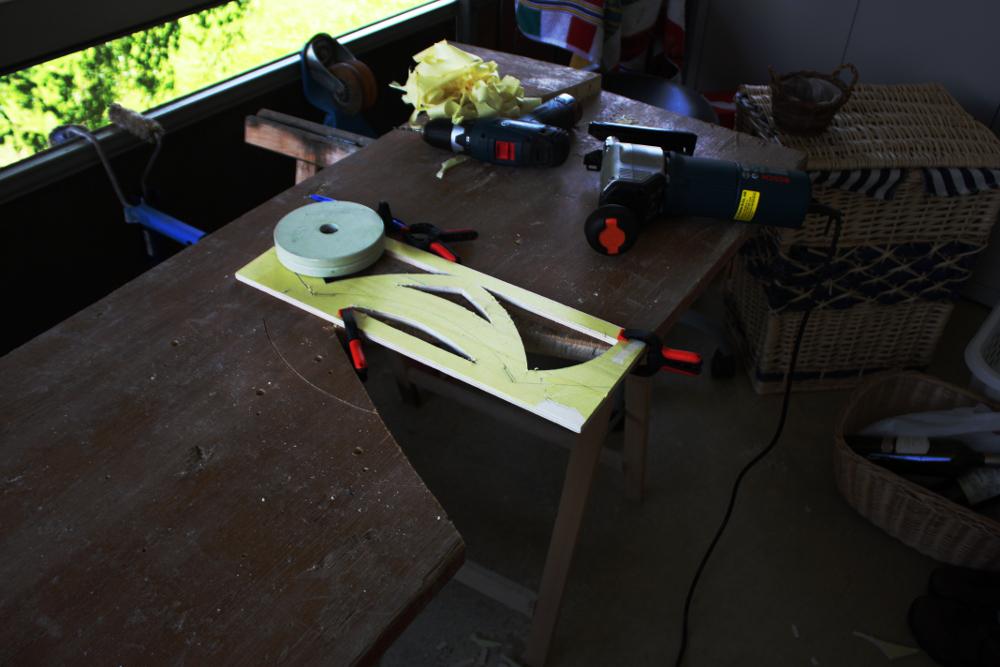

pendant la découpe des flancs de la valise:

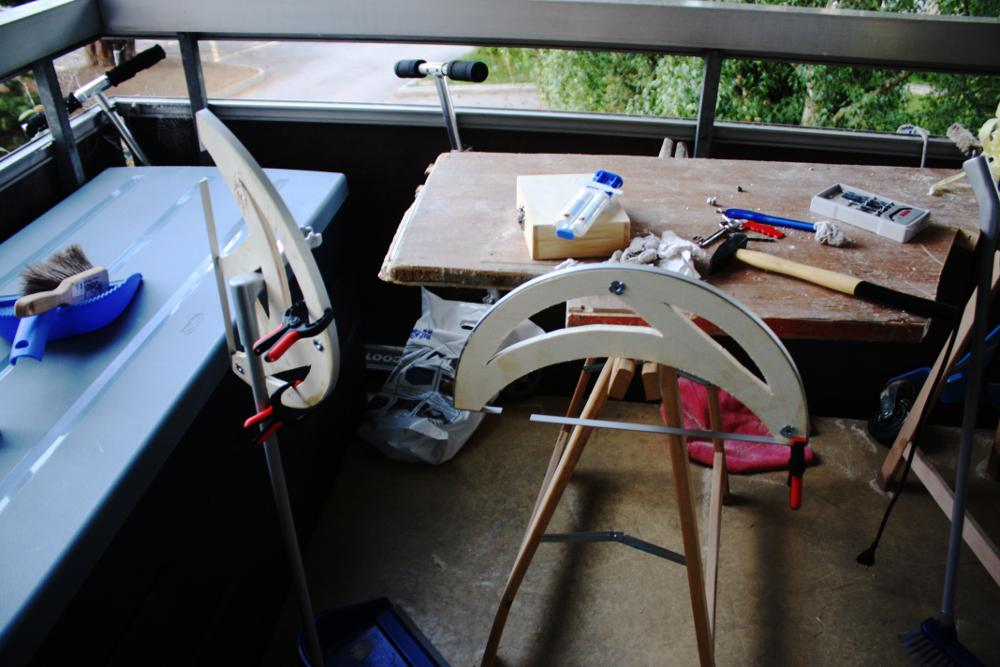

Les haches coupées et avec les rails cintrés:

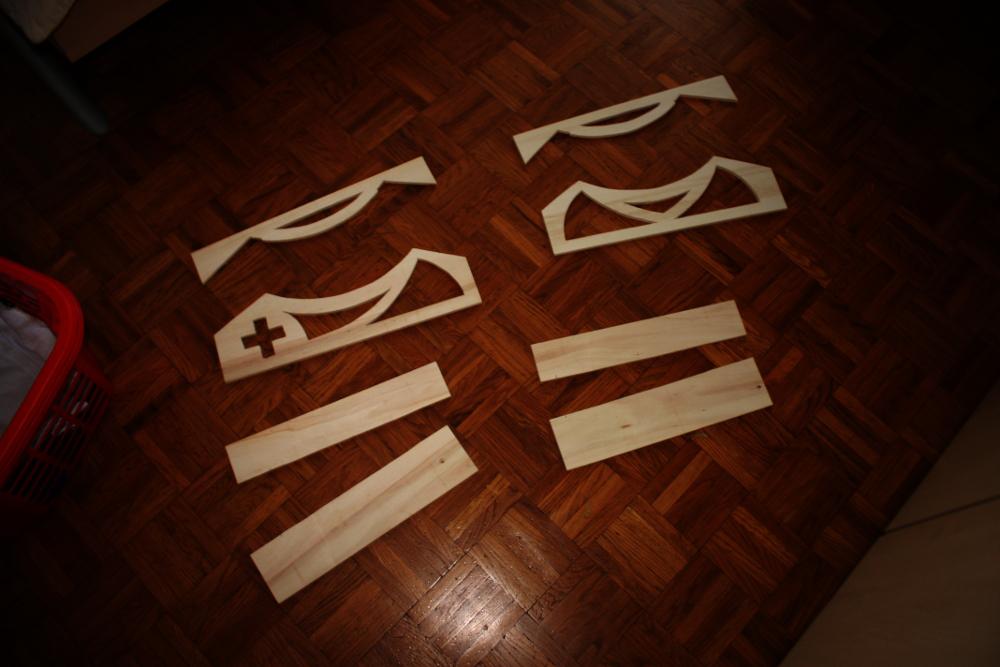

Les flancs de la valise:



Je ne sais pas pour vous mais celle à la croix suisse me fait un peut penser à une manette de NES, je tiens une idée en cas de besoin de refaire.

[Strock Pierre]

Tu veux dire que tu fêtes tes 26 le 15 plutôt ...?



Mais quelle vitesse, quelle vitesse... dans l'avance... bravo



En tout cas c'est le premier non symétrique droite gauche! Une particularité Suisse...

[José9]

Non non, mes 15 le 26.

Merci beaucoup Pierre, c'est à contre courant de la culture Suisse

Ah, cool!

en plus il aura une autre particularité (surprise)

astronomicalement

José

[basque en balade]

joli : ça avance bien



hé oui , josé a 15 ans !! et il s'attaque au strock direct !!



fait le en rougfe pompier avec la croix blanche ... assumes

[José9]

mici

:$

nan, il sera bleu, j'ai déjà la couleur

il aura par contre une touche clin d'oeil

[Extraterez]

Ca bosse dur par ici !

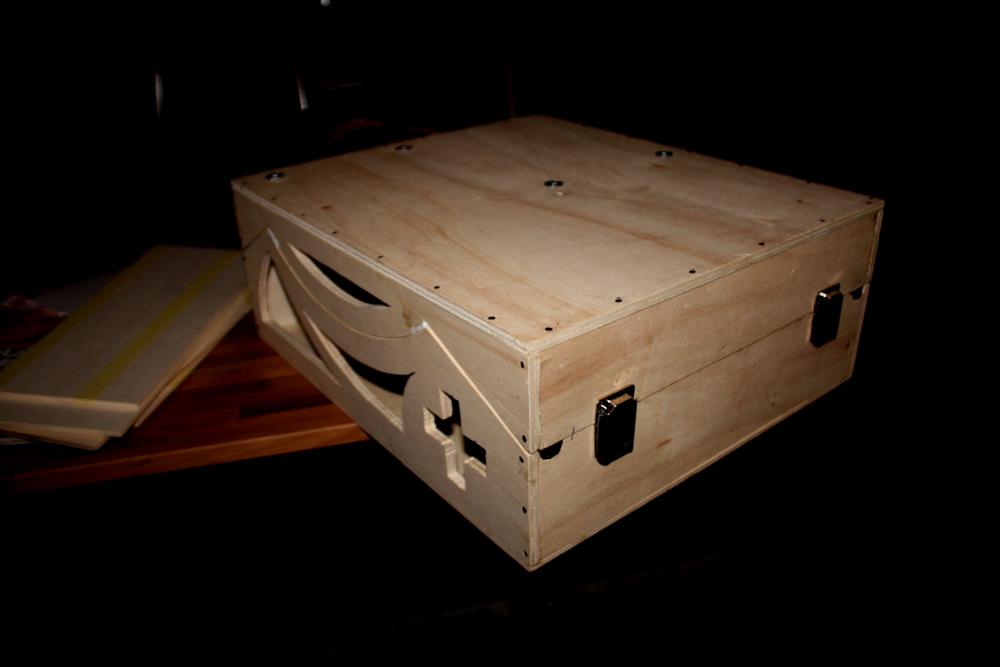

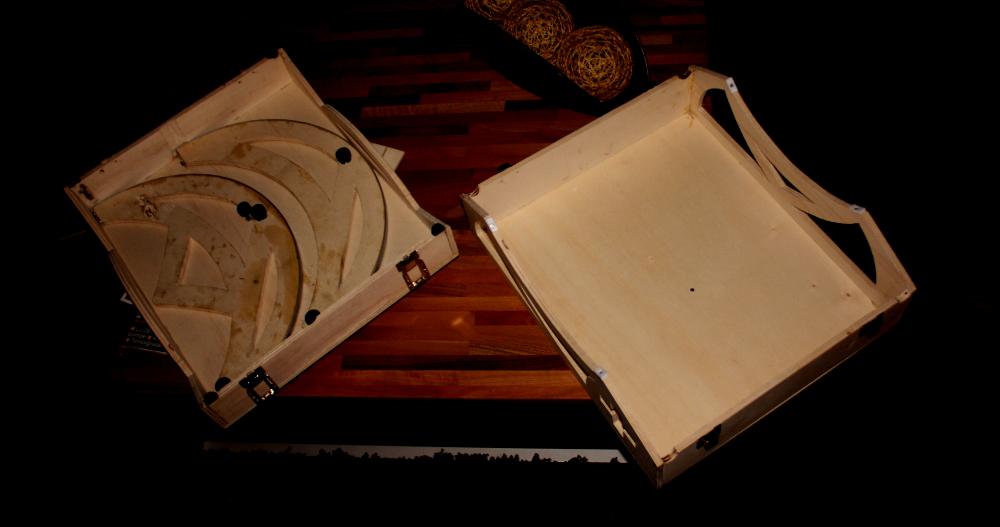

[José9]

Oui en effet

voici le boulot de la journée 8ou plutôt de l'après-midi (levé à 15 h :siffle:)



astronomicalement

José

[Strock Pierre]

D'une pipe... faut pas lacher le sujet ou on est largué!



Je constate pas mal d'adaptations, sans doute les aléas des apros...

Ca va le faire...

[José9]

Hello!

Merci beaucoup!

je suis maintenant face à des difficultés: je de trouve pas de profilé de 8x8 ni de 6x6 je pense faire le tout avec un 10x10.

Je ne sais pas où trouver de l'ebonystar ni du formica (et je voudrais éviter l'altuglass)

pour l'ebonystar j'avais vu chez TS mais des ports plus élevés que la plaque (32€) non merci...

astronomicalement

José

[Extraterez]

Salut,



Regardes du côté de chez Ler.. Mer.. et Brico mar.., ils ont un grand choix de profilés en alu. Pour l'Ebony Star, j'en ai trouvé pour pas cher chez Astro Optic Martini, j'y ai également commandé mon secondaire Hilux, comme ça le port est amorti.



En tout cas t'avances vite !

[José9]

Hello!

Merci pour les conseils de fournisseurs, mais il n'y a pas de ça en Suisse '--

merci pour Astro Optik Matrini, au fait, combien as-tu payé de FDP??

merci d'avance

José
