Question sur une installation electrique

[Goldsugar]

Hello,



fini les vannes et autre sujet de detente,

On va parler de truc interessant (ouai je sais l'entrée en matiere est nul )

Voila, mon probleme les enfants:

Postulat:

A - Je ne suis absolument pas bricoleur

B - J'ai viens de finir (de faire finir pour etre precis), la construction de mon abris de jardin

C - Je veux allimenté 2 lumieres et 2 prises electrique

Question:

1 - Que dois je prendre comme disjoncteur

2 - Comment le disjoncteur se branche sur le tableau electrique (en serie avec ceux deja existant?)



Et voila,

Bon ca change des sujet d'astronomie, mais ca me sera utile

[AstroJo]

Bonjour Goldsugar,



Comme dirait F.Raynaud, "ça dépend !"...de ce qui va être branché...

Pour du standard, 16A pour les prises, 10A pour du luminaire.

P (en W) = U (en V) x I (en A)

Donc, ça te laisse ~3500W pour tes 2 prises et 2200W de lumière, ce qui est plus qu'il n'en faut ! Il existe des normes sur le nombres de prises/lampes par fusible(s).

Vu que c'est en extérieure, tout doit être protégé par un disjoncteur, ou, moins cher, un interrupteur différentiel de 30mA (comme pour les salle de bain et cuisine).

[jgricourt]

Prend un disjoncteur différentiel de 16 ampère (prise) et un autre de 10 ou 16 ampère (lumière). Il se branche par montage sur un rail en repiquant les lignes provenant (normalement) d'un interrupteur différentiel.

Modifié 20 juillet 2011 par jgricourt

[Goldsugar]

Merci pour vos reponses .

ca m'evitera de mourir dans d'atroce soufrance lors du premier allumage de la lampe

[AstroJo]

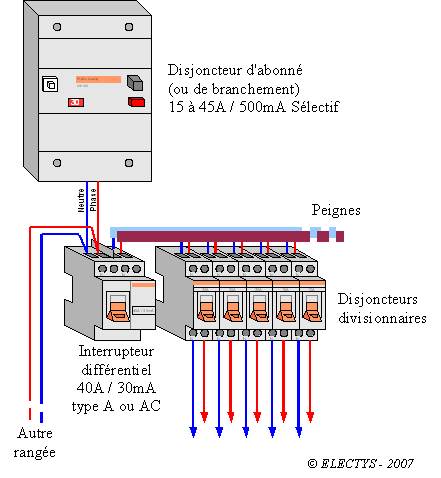

Ça ressemble à ça (à titre indicatif) :





Pour être plus précis, il faudrait en savoir plus, notamment la distance entre le disjoncteur et le lieu final, et les puissances visées (pour les sections de fils à utiliser).

Euh... Vu que tu dis ne pas être bricoleur, tu es sûr de te lancer ?



EDIT : le nom de la norme que je cherchais est "NF C15-100" ; ça doit te guider (par exemple)

Modifié 20 juillet 2011 par AstroJo

[Goldsugar]

Ça ressemble à ça (à titre indicatif) :





Pour être plus précis, il faudrait en savoir plus, notamment la distance entre le disjoncteur et le lieu final, et les puissances visées (pour les sections de fils à utiliser).

Euh... Vu que tu dis ne pas être bricoleur, tu es sûr de te lancer ?



EDIT : le nom de la norme que je cherchais est "NF C15-100" ; ça doit te guider (par exemple)





Merci pour toutes ces precisions.

Pour info, un electricien m'a fait un devis: 590€ Ht.

Pour tirer trois cables dans une gaine deja installé (sur 15m approx), posé un interupteur double et deux prise, un disjonteur et mettre en route.

Ca me fait un peu mal.

[AstroJo]

...le tarif ne m'étonne pas vraiment !

Mais il doit bien y avoir 150€ de cable, un differentiel 50-100€, les interrupteurs/disjoncteurs (prix élastiques selon les marques !!) plus la main-d’œuvre ; heureusement que la gaine est déjà installée ! Ouf !

[galaga]

Ça ressemble à ça (à titre indicatif) :





Pour être plus précis, il faudrait en savoir plus, notamment la distance entre le disjoncteur et le lieu final, et les puissances visées (pour les sections de fils à utiliser).

Euh... Vu que tu dis ne pas être bricoleur, tu es sûr de te lancer ?



EDIT : le nom de la norme que je cherchais est "NF C15-100" ; ça doit te guider (par exemple)



Et pour plus de tranquillité, j'ajouterai un disjoncteur dans le tableau de départ. Ca te permet d'isoler facilement cette extension.



A++
