Coupole perso à l'attaque!!!!

[H2k]

Tout à fait d'accord avec les commentaires de Didou et dob300. ça m'a l'air peu dense en ferraille et un petit coffrage périphérique ne serait pas de refus (l'idéal serait un isolant mais c'est + cher )

[tando]

alors



mode torchon chiffon carpette on



namého!!!!! fais ce que je veux!!!!



mode torchon chiffon carpette off



plus sérieusement, je rentre de chez mes parents après un repas arrosé...



alors mon père m'a imposé ce treillis de métal, sinon pas de pilier... papa qui paye papa qui ordonne :'(



mais pour la terre ne vous inquiétez pas, c'est prévu de couper un poil les tiges et les caler en suspension sur un cadre de bois pour qu'elles ne touchent ni le fond ni les parois, pas envie que ça rouille la c'est juste un montage vite fait pour voir les défauts à corriger donc demain soir ou vendredi c'est corrigé



ensuite grosse nouvelle mon père (qui a fait un bts charpente métallique) me propose de me faire une structure en métal soudé sur lequel viendra se fixer un bardage avec les fameux panneaux de métal comme proposé par Eny.

autre point positif, il veut également me faire un système d'ouverture de toit sans coulisse, genre le toit s'ouvre en 2 et glisse de part et d'autre de l'abri, donc encombrement réduit.

je dois en rediscuter avec lui dans la semaine, mais il est prêt à m'aider à faire un truc costaud



pour les gens qui ne le savent pas (en fait tout le monde ici), la terrasse de chez mes parents a été faite par moi sous les ordres de mon père, et un ami maçon a dit : "ta terrasse pourrait résister à un tremblement de terre que la maison serait par terre et la terrasse aurait même pas une fissure", ca vous résume l'état d'esprit de mon père concernant les bétons armés... et comme dit précédemment, la maison appartient toujours à mes parents et donc, je suis un peu obligé de suivre ses "conseils et recommandations"



ah oui j'oubliais, l'isolation entre le pilier et la dalle de béton se fera par du polystyrène extrudé donc, coffrage ou pas, pas de souci, la dalle arrivera en gros à 2cm du pilier et recouvrira le socle isolé par 2cm de polystyrène.



mais en tout cas, j'apprécie grandement l'intérêt porté à ce fil de discussion et tous vos conseils qui m'aident à voire certaines erreurs de ma part, et m'aident à partir dans un sens meilleur

Modifié 27 juillet 2011 par tando

[Eny6]

ensuite grosse nouvelle mon père (qui a fait un bts charpente métallique) me propose de me faire une structure en métal soudé sur lequel viendra se fixer un bardage avec les fameux panneaux de métal comme proposé par Eny.



Nickel ça, content aussi de t'avoir aidé ! c'est sur que ça sera bien plus costaud qu'un abri acheté !

[tando]

Nickel ça, content aussi de t'avoir aidé ! c'est sur que ça sera bien plus costaud qu'un abri acheté !



j'avoue, en métal ce serait le plus costaud, mais pour les soudures, je sais pas faire donc si papa le fait c'est bon

[Eny6]

j'avoue, en métal ce serait le plus costaud, mais pour les soudures, je sais pas faire donc si papa le fait c'est bon



Si il le fait de bon coeur ça va !

[tando]

carrément, c'est lui qui m'a proposé



je lui ai juste dit que ça faisait chier ma femme d'avoir tout le matos dans le garage et qu'elle ne me lâchait pas la grappe tous les jours et comme il veut pas d'embrouille il a cherché une solution

[tando]

alors, l'avancée du jour



retaillage des ferraillages pour éviter l'appui au fond sur la terre, trou agrandi sur les cotés, mise en place de cales pour mettre la poutre bien verticale.

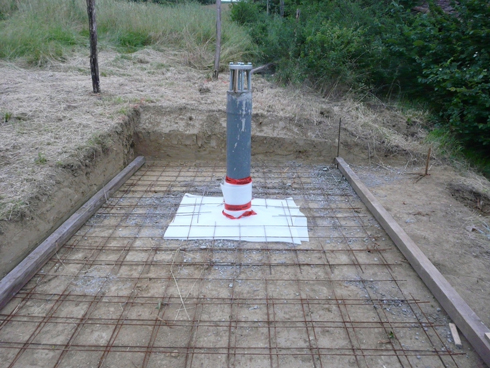

je ne mettrai pas de coffrage car je vais utiliser ce système (trouvé sur le forum sur un message de Lascabras) pour couler ma dalle et l'isoler du pilier.



demain soir je ne pense pas avoir le temps de travailler dessus, je finis le taf vers 20h, en gros samedi matin, je vais acheter les tiges filetées, le ciment, un bout de tôle pour commencer la platine histoire de tout fixer et couler



juste une question, pour des murs de 2m de haut, il faudrait un pilier + réhausse à quelle hauteur sachant que ma monture est une heq5 pro (perso je pensais faire un pilier de 1m avec une réhausse de 20-30cm, ce qui mènerait en gros le support du scope à 1.60-1.70m)

[dob300]

Tu ne veux pas faire un pilier en fer ?

J'ai déjà fait ça, pour une lunette de 80 X 1500, avec un IPN de 170 mm, ça génère pas mal de vibrations de courtes fréquences.

[dob300]

Tiens, regarde mon installation, l'abri roulant me reviens à 60 € de roulettes à gorges en V de portail coulissant, 80 € de CTP (le 10 mm de chez brico depot), et environ 40 € de cornières en 25 et 30 mm pour rails et structure (mais faut acheter en longueur de 6 voire 12 m de long et non pas au mètre chez leroy merloc, là c'est la ruine). Doit bien y avoir ça vers chez toi.

Actuellement au fond de l'abris j'ai fais une étagère supportant l'ordi en planche de palettes que j'ai soigneusement désossées ( 0 € )



Jean Pierre

[tando]

Tu ne veux pas faire un pilier en fer ?

J'ai déjà fait ça, pour une lunette de 80 X 1500, avec un IPN de 170 mm, ça génère pas mal de vibrations de courtes fréquences.



mon pilier sera fait en fer et béton, ou alors je peux avoir un poteau de lampadaire ce WE chez mon beau-père mais je comptais le prendre pour faire un pied colonne mobile.

sinon pas tout saisi le sens de ta phrase tu veux me dire que le béton génère des vibrations ou l'ipn?



Tiens, regarde mon installation, l'abri roulant me reviens à 60 € de roulettes à gorges en V de portail coulissant, 80 € de CTP (le 10 mm de chez brico depot), et environ 40 € de cornières en 25 et 30 mm pour rails et structure (mais faut acheter en longueur de 6 voire 12 m de long et non pas au mètre chez leroy merloc, là c'est la ruine). Doit bien y avoir ça vers chez toi.

Actuellement au fond de l'abris j'ai fais une étagère supportant l'ordi en planche de palettes que j'ai soigneusement désossées ( 0 € )



Jean Pierre



j'avais déjà vu ton abri et effectivement la structure ressemblera à ça, mais mon soucis est que je ne peux pas faire coulisser l'abri de part la disposition de mon terrain j'ai plein de bordure et de dalles qui ont une valeur sentimentale pour moi (posée quand j'étais enfant avec mon grand-père) que je ne veux pas virer



donc en gros ça va être une structure quelque peu identique à la tienne mais le bardage se fera en tôle et le toit coulissera ou basculera.



merci pour tes conseils en tout cas

[dob300]

Non c'est l'IPN qui vibre trop longtemps, le béton c'est bon !



Par contre, des lampadaires il y en a 3 devant chez moi, et ça me conviendrai bien que tu viennes les tronçonner

[tando]

Par contre, des lampadaires il y en a 3 devant chez moi, et ça me conviendrai bien que tu viennes les tronçonner



PTDR moi c'est l'éclairage de la cantine de l'école!!!! il reste allumé même la nuit :'(



pour la tole qui me servira de support à la platine d'origine de la HeQ5, je pensais à ceci : d'épaisseur tole acier de 1.5mm, serait-ce assez costaud pour supporter le matériel?

[H2k]

autre point positif, il veut également me faire un système d'ouverture de toit sans coulisse, genre le toit s'ouvre en 2 et glisse de part et d'autre de l'abri, donc encombrement réduit.

je dois en rediscuter avec lui dans la semaine, mais il est prêt à m'aider à faire un truc costaud

Très bonne idée ça! Simple à faire et simple à ouvrir/fermer Juste faire attention à l'étanchéité entre les 2 panneaux du toit quand tu fermes et le tour est joué! Mon père est chef de chantier et c'est clair que ça aide beaucoup côté conseil et aide dans la fabrication



Bonne continuation!

[tando]

Très bonne idée ça! Simple à faire et simple à ouvrir/fermer Juste faire attention à l'étanchéité entre les 2 panneaux du toit quand tu fermes et le tour est joué! Mon père est chef de chantier et c'est clair que ça aide beaucoup côté conseil et aide dans la fabrication



Bonne continuation!



j'avoue ça aide



pour l'étanchéité, c'est pas trop un souci, un faitage bien fait accroché à une moitié du toit (celle qui sera relevée la première) et ça roule

[Maxime001]

Salut;



Voilà mon 1000eme message pour te féliciter pour l'avancement des travaux, tu me fait rêver avec ton abri la ... tu veut pas mettre un deuxième pilier ?

[tando]

PTDR, ma femme est de lorraine, le jour ou je vais dans la famille je viens t'en faire un

[tando]

allez, la suite des travaux

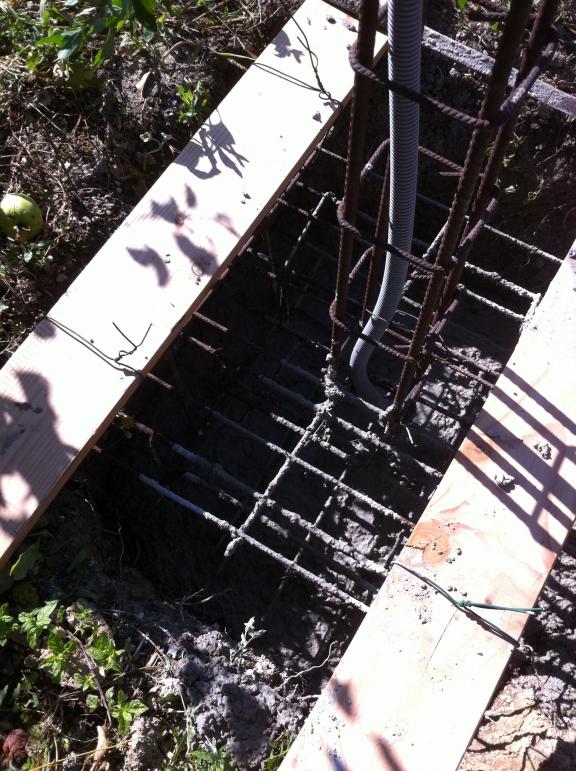

coulage du socle en béton :

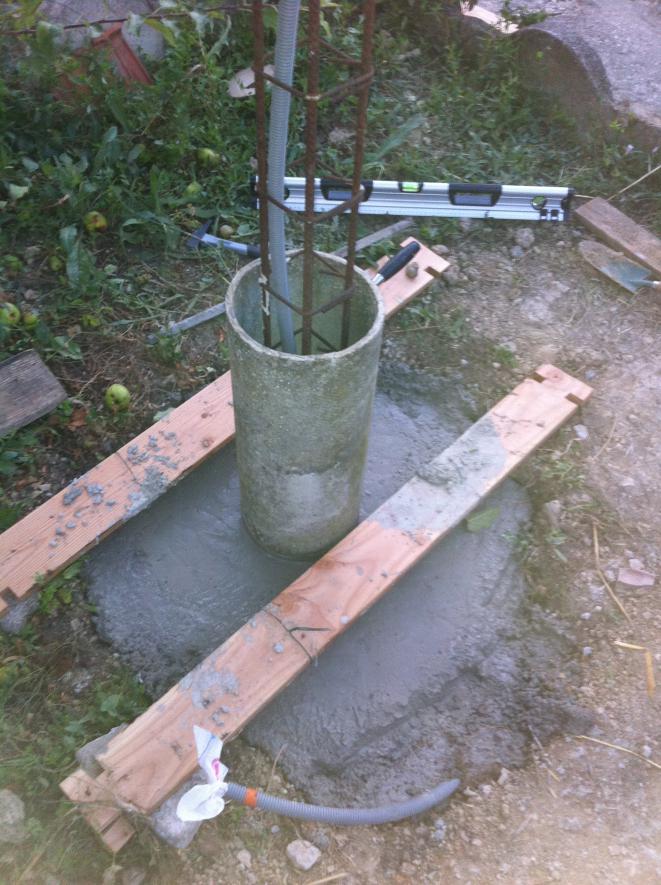

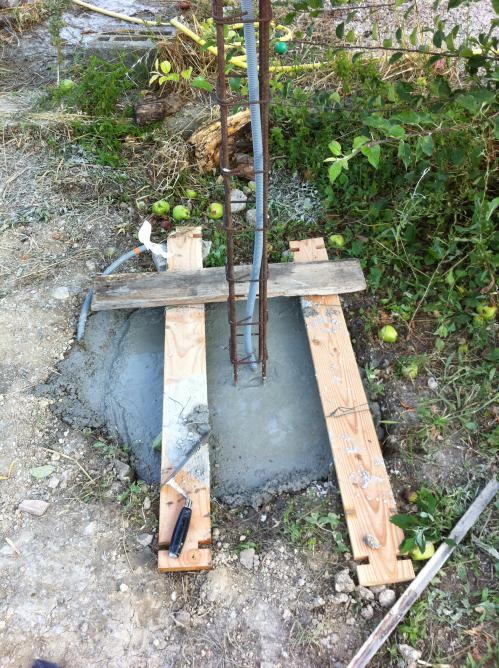

le socle coulé :

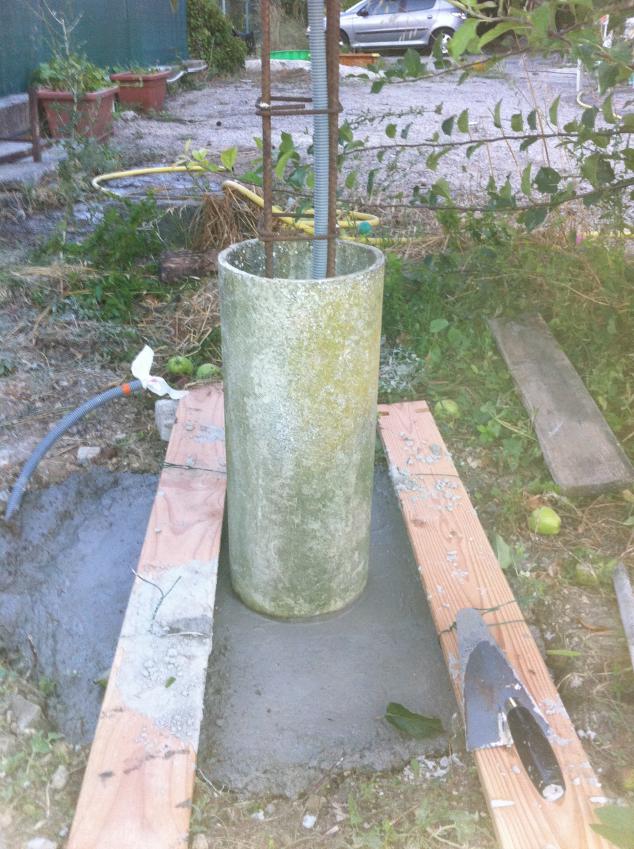

le pilier mis en place :







à savoir qu'une 2° partie de tube va venir dessus pour faire la bonne hauteur.



le support de la platine est presque terminé, j'ai les tiges filetées de 18 pour faire l'allonge.



si tout va bien, le temps de laisser sécher un peu le socle, mercredi ou jeudi, je coule le pilier, avec les tiges filetées et la platine en place, comme ça dans 2 semaines histoire de quand même laisser sécher un peu je pourrai tester



mon seul souci est que je vais devoir mettre en place les tiges filetées la nuit pour pouvoir viser le nord avec la platine

[Didou]

PTDR moi c'est l'éclairage de la cantine de l'école!!!! il reste allumé même la nuit :'(



Faut envoyer des enfants parler de l'éducation à l'environnement au directeur(trice).

Ca devrait bien marcher pour l'extinction nocturne.

[tando]

clair....

[tando]

allez hop je continue mon flood



en rentrant de chez mon beau-père je suis allé chez mes vieux qui n'étaient pas encore rentré de chez lui

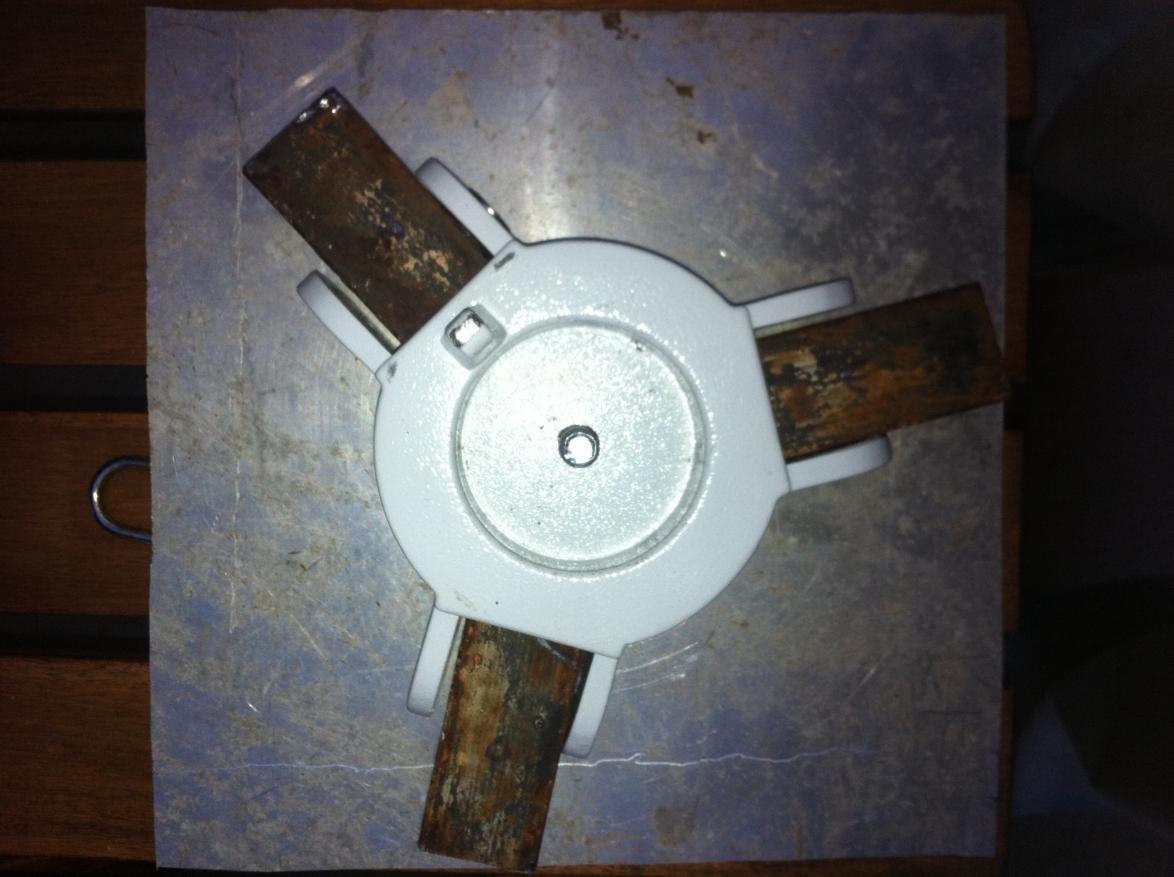

j'ai pris des tubes de métal carré qui trainaient et hop le début bien avancé de ma platine





demain je perce les trous des barres, les trous pour les tiges filetées.

[AstroJo]

mon seul souci est que je vais devoir mettre en place les tiges filetées la nuit pour pouvoir viser le nord avec la platine

Avec une boussole, non !?



Sinon, bravo, ça avance !

[tando]

Oui

Mais j'ai peur de pas être assez précis et peut des interférences avec le métal.

[AstroJo]

Je comprends que tu sois précis ! Peut-être un beau marquage/repérage de nuit, puis le boulot de jour ? J'aurais peur de me planter plus à cause du travail nocturne qu'avec l'imprécision de direction sur la boussole (pour cette dernière, t'éloigner de la masse métallique ne changera pas la direction du Nord).



M'enfin, jusqu'ici tu t'en sors très bien, c'est juste "vu de ma fenêtre"

[tando]

M'enfin, jusqu'ici tu t'en sors très bien, c'est juste "vu de ma fenêtre"



MDR



ce que je pensais faire, c'est mettre en place la plaque et ses 3 tiges filetées à la boussole, et après pour fixer la platine sur la plaque attendre la nuit, comme ça je pointe la polaire et je fais mon marquage au feutre sur la plaque, et comme ça le tour est joué

[José9]

yellow!

pour tes tubes carrés peint les, ça protège

[tando]

yellow!

pour tes tubes carrés peint les, ça protège



lol ouais t'inquiètes



là c'est juste pour voir si tout allait bien, je vais les tremper dans l'antirouille et peinture une fois que tous les perçages seront faits.



la plaque dessous aussi sera peinte même si elle ne craint rien (alu + inox) mais par peur d’électrolyse avec l'acier, je préfère une bonne couche de peinture entre les 2.



allez, après le café et avant de retourner au travail, je vais attaquer les perçages des tubes.



et ce soir traçage des trous des tiges filetées et perçage si j'ai le temps.

[Eny6]

Beau boulot, ça avance ;-)



Et tu ramasseras toutes les pommes que tu as fait tomber LOL

[tando]

Beau boulot, ça avance ;-)



Et tu ramasseras toutes les pommes que tu as fait tomber LOL



PTDR!!!!!



en fait, elles sont toutes verreuses et pas mures :'( c'est pour ça qu'on va abattre cet arbre (j'en ai 5 autres dans le jardin)



bon j'ai percé mes trous pour fixer les 3 tubes à la platine, me reste juste à les affiner à la lime ce qui sera fait ce soir

[tando]

alors la suite après le taf



perçage des trous pour les tiges filetées, agrandissement des trous des barres de maintien, dans la semaine je vais chez mes parents pour tordre les tiges filetées au chalumeau, pas possible sans les chauffer....

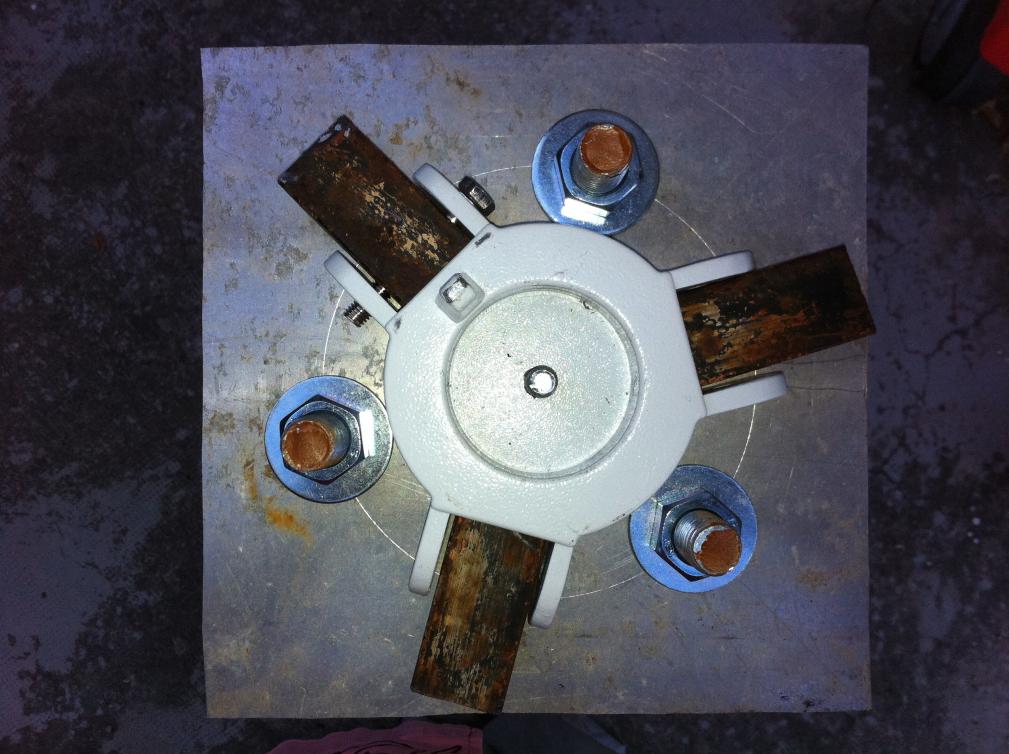

emplacement des tiges filetées :





mon assistant préféré

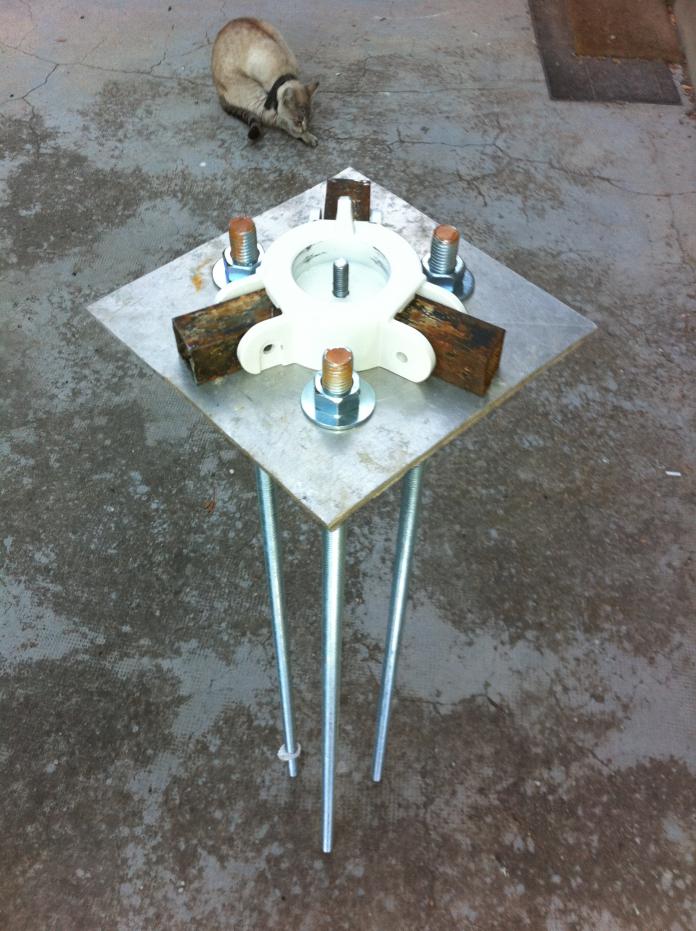

vue d'ensemble avec un chat en spectateur super attentif....





si quelqu'un a une idée de la hauteur à laquelle je dois mettre la platine environ pour un mur à 2m de haut (histoire de voir les objets bas sur l'horizon sans pour autant devoir monter sur un escabot pour changer un truc sur le scope

[Maxime001]



mon seul souci est que je vais devoir mettre en place les tiges filetées la nuit pour pouvoir viser le nord avec la platine



Tu peut le faire quand le Soleil passe au méridien non ? tu prends une échelle, met un fil et l'ombre va te faire l'axe nord sud.. ( enfin si je raconte pas de conneries )
