Coupole perso à l'attaque!!!!

[tando]

Tu peut le faire quand le Soleil passe au méridien non ? tu prends une échelle, met un fil et l'ombre va te faire l'axe nord sud.. ( enfin si je raconte pas de conneries )



pas con du tout ça



je n'y avais pas pensé, donc en gros je prends le midi a l'heure universelle et c'est good



merci pour le conseil

[PATASTROF]

Achtung!!! Cela dépend aussi de ta longitude...Le midi solaire n'est pas le même à Brest et à Strasbourg....A 3° de longitude Est tu vois le soleil au méridien 12mn avant ceux qui habitent sur le méridien de Greenwitch

@

Patrick

[tando]

Salut, environ 5 degré de longitude ça donne quoi?

[PATASTROF]

5°, c'est un peu court jeune homme!

Est ou Ouest?

le calcul est simple : 24heures x 60mn = 1440mn

1440mn/360°= 4mn/°

vers l'Est on est en avance sur Greenwich

vers l'Ouest on retarde par rapport à Greenwich

5° Est = 4mn x 5° = 20mn d'avance donc il est à peu prés 12h au soleil quand tu as 13h40 à ta montre. Je dis à peu prés parce qu'il faudrait tenir compte de l'équation du temps pour le jour qui verra la pose de ta platine, mais google est sûrement aussi ton ami Sinon tu peux consulter un logiciel de cadran solaire très bien fait : Shadow

CQFD

[cpeg]

Et puis il y a aussi l'équation du temps (à cause de l'ellipticité de l'orbite terrestre si je ne me trompe pas) qui fait que le passage au méridien se promène de plusieurs minutes autour du temps solaire moyen



Le plus sûr c'est de prendre un logiciel genre Carte du Ciel qui intègre tout ça et de chercher à quel moment le Soleil est réellement au méridien. Bien entrer les coordonnées du lieu et vérifier d'être à l'heure d'été aussi.



Et puis la boussole en plus permet de contrôler qu'il n'y a pas une erreur grossière



Cordialement,

Claude

[tando]

Merci vous deux pour ces renseignements on ne peut plus clair



la pose de la platine est prévue pour la semaine, ce soir je suis en vacances pour 1 semaine, donc au programme :

- couper le pilier métallique à la bonne hauteur, fixer la platine dessus et le couler.

- creuser les fondations et les couler (à voir si je fais fondation + dalle en une seule fois ou pas)

- commencer à aller chercher le bois pour faire la structure de l'abri (finalement on est revenu sur du bois car plus rapide à faire) et le bardage galva.



comme ça si tout va bien, samedi mon pilier est terminé, après faudra de la patience pour le séchage parce que je sens que l'envie de poser la monture va me démanger



sinon pour poser la platine je pensais me servir de vos infos plus mettre un bâton aligné dans le sens nord sud sur la platine et une boussole dessus (pour éviter les interférences du métal) histoire d'améliorer la précision. A savoir que le support de la monture ne sera vissé dans la platine qu'une fois la monture posée histoire d'avoir le moins d'erreur possible, mais si déjà le support est bien aligné, ça facilite les choses

[tando]

allez voici l'avancée



ce matin j'ai mis en place les tiges filetées, la platine et la bride.



la je vais fignoler les réglages des attaches des tiges filetées, et après je pose mon 2° tube de coffrage, je cale tout et si tout va bien et que j'ai le temps, je coule le béton avant ce soir

[tando]

voila, le pilier est coulé, platine bien horizontale et à priori alignée sud-nord avec boussole et ombre d'un manche à balais à 13h50



de toute façon mon montage me laisse environ 30° de mouvement possible plus les mouvements de la monture elle-même

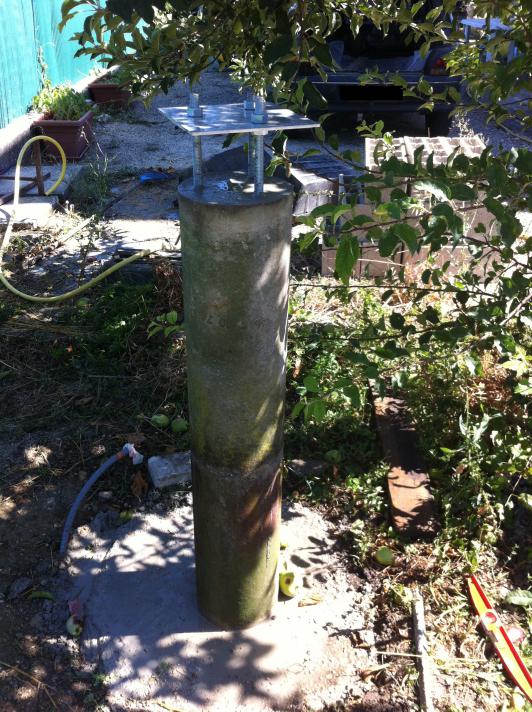

le pilier dans son ensemble :

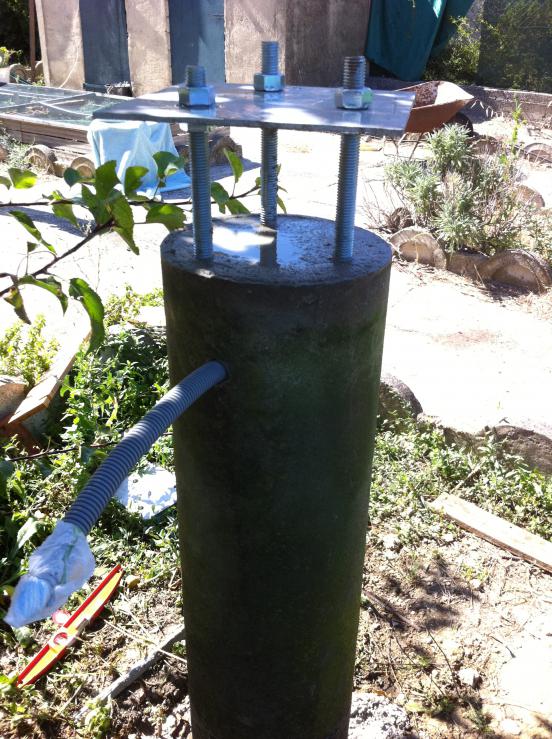

la platine et la sortie des cables :





et maintenant, y a plus qu'à laisser sécher et d'ici dimanche soir, je mettrai en place la monture pour fixer définitivement le support dans le bon axe



PS : le pilier est assez haut, mais le plancher de l'abri sera réhaussé donc la hauteur relative du pilier par rapport au planché sera réduite de 20cm environ.

[tando]

bonsoir,

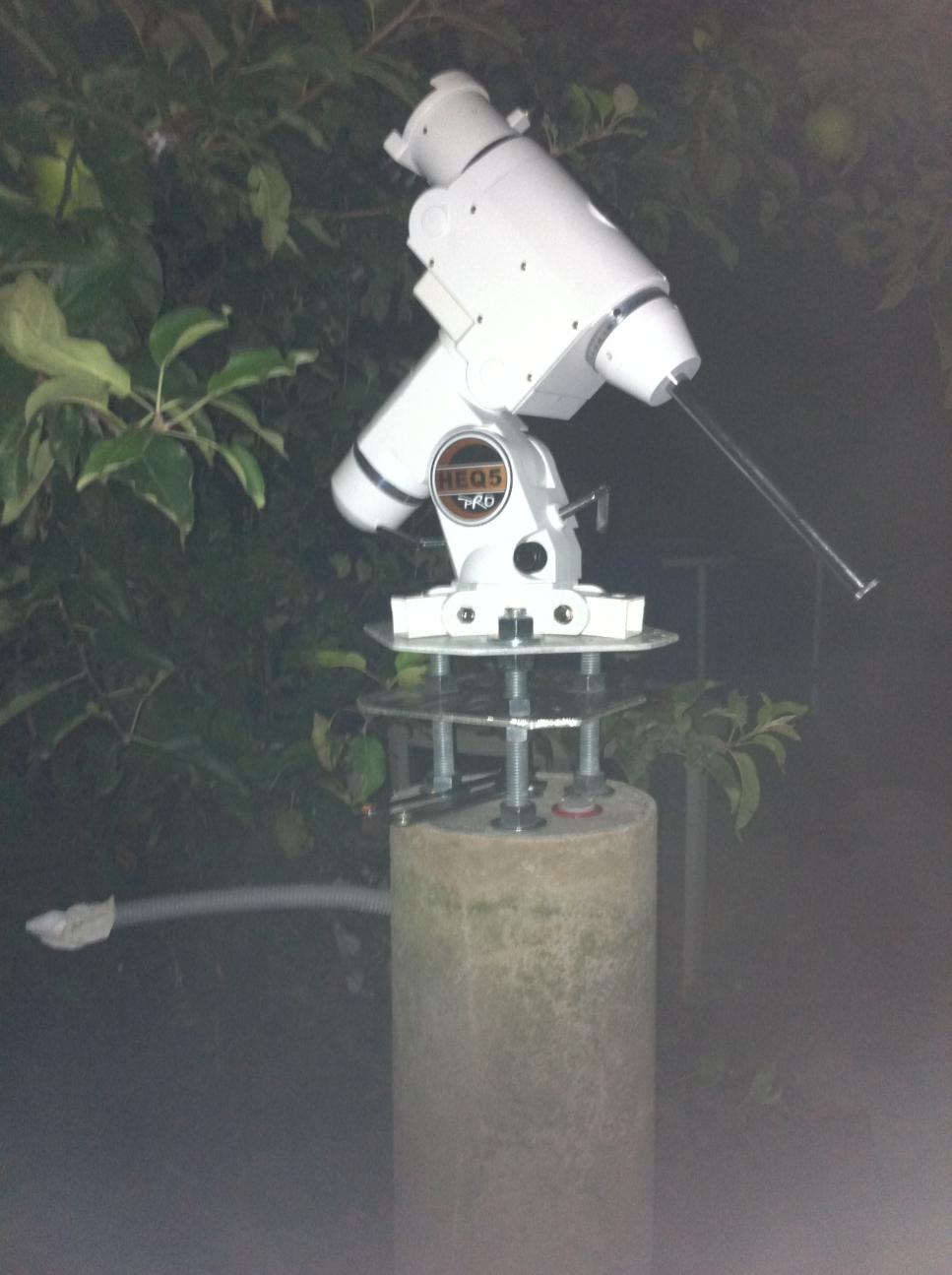

je viens de mettre en place ma monture pour marquer les trous à percer pour terminer la fixation

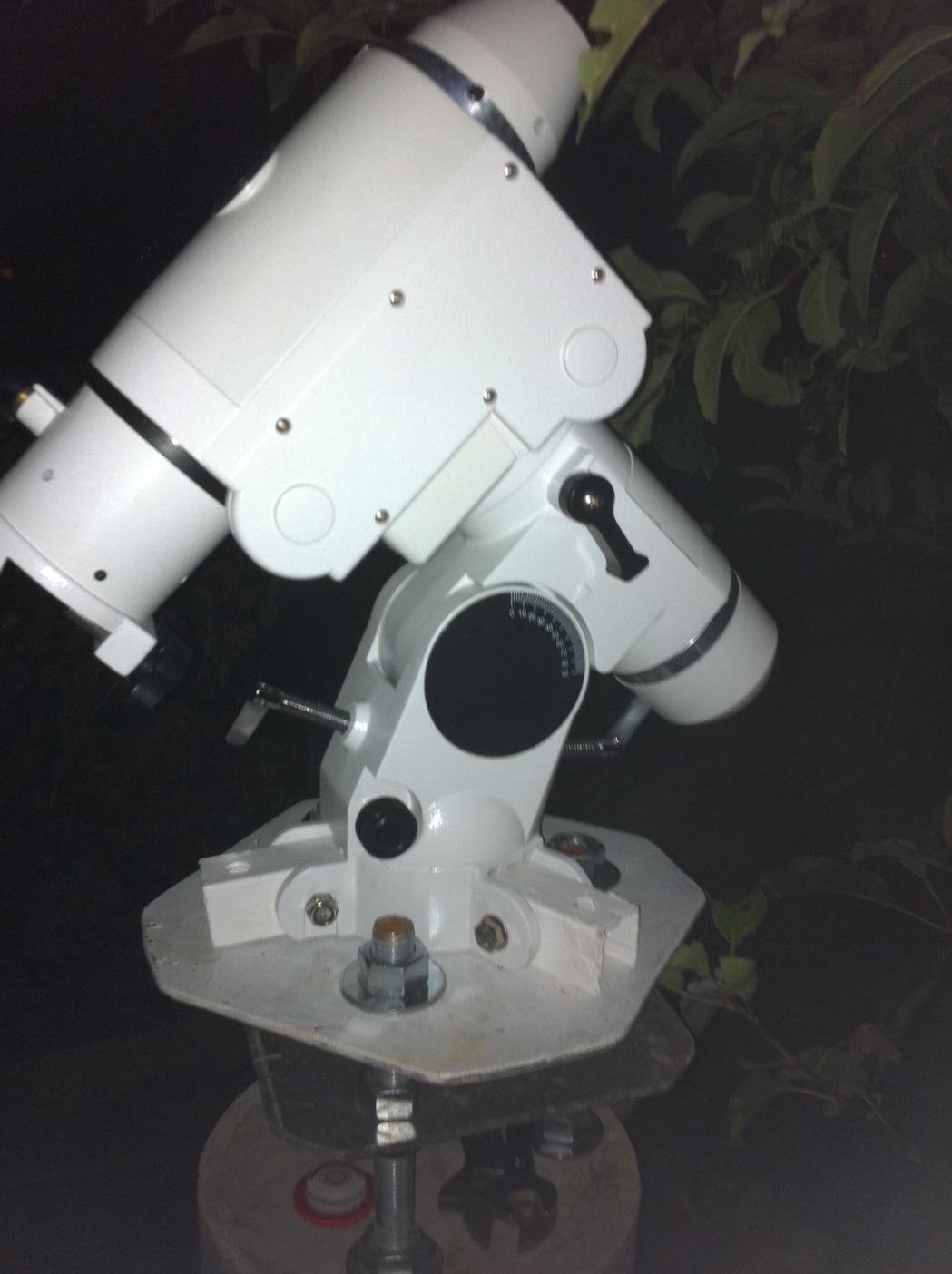

voici les photo quasi en live







demain, au revoir le pommier et début de creusage des supports de l'abri et fixation définitive de la platine qui d'ailleurs était parfaitement orientée grâce à vos conseils avisés

[José9]

cool

[tando]



today, je vais tirer le courant si le temps me le permet.... puis attaquer les pseudo fondations. Et si le temps le permet pas, je ferai le boitier de contrôle en bois qui sera plaqué sur le pilier et qui recevra toutes les prises (12V, USB, Série, Parallèle) afin de n'avoir aucun fil qui traine par terre.



la je viens de mettre une 2° couche de peinture, faut que je ponce le pilier pour le peindre (sinon trop de poussière dans l'air à cause du béton brut...)

[tando]

Bon suite à la fête du village, j'ai pas fait grand chose hier



aujourd'hui pareil mais j'ai quand même fait le caisson en bois qui va venir contre le pilier, me reste juste à faire les trous pour les aérations et les prises.



je pensais mettre :



- 12V x2 (allume-cigare)

- 4 USB (un hub à l'intérieur en fait)

- 1 série

- 1 parallèle

- 1 ou 2 220V



j'hésite à rajouter du RJ 45/12



qu'en pensez-vous?

[Franck34]

Prends soin de séparer les câbles tensions fortes, tensions faibles ! sinon risque de parasites.

[tando]

ouais merci du conseil, je n'avais pas du tout pensé à ça, heureusement que j'ai prévu un caisson de taille conséquente

[Super]

j'hésite à rajouter du RJ 45/12



qu'en pensez-vous?



Qui peut le plus peut le moins.



Je ne sais pas si c'est utile ou pas en astrophoto ou pour du guidage ou autre, mais si tu as, tu mets. Une fois que les câbles seront passés, tu auras du mal à passer autre chose.



Tu aurais même pu mettre 2 gaines, parce que celle ci ne me parait pas super grande ... donc passe tout d'un coup.

[tando]

Qui peut le plus peut le moins.



Je ne sais pas si c'est utile ou pas en astrophoto ou pour du guidage ou autre, mais si tu as, tu mets. Une fois que les câbles seront passés, tu auras du mal à passer autre chose.



Tu aurais même pu mettre 2 gaines, parce que celle ci ne me parait pas super grande ... donc passe tout d'un coup.



en fait, la gaine centrale ne sert que pour l'arrivée de 220V, les autres câbles passeront par une goulotte externe sous le caisson et fixée au pilier justement pour pouvoir ajouter plus tard d'autres câbles si besoin.



je vais les mettre je pense, comme tu dis, qui peut le plus peut le moins

[Super]

oki, zut, j'avais pas tout suivi. autant pour moi

[tando]

salut, alors les news



en fait j'ai pas fait grand chose si ce n'est d'abattre le pommier qui trainait au milieu et de faire un test de photo avec la lunette dessus le pilier.



bah je peux vous dire que c'est super stable, photos de 20min (avec autoguidage bien sur) avec des rafales de vent toutes les 5min, j'ai toutes mes étoiles bien rondes. Ca prouve que c'est du costaud



me reste à creuser les fondations

[Maxime001]

Re; Sympa l'avancement. Je capte par par contre, pourquoi tu as mis 2 plaques, une seul aurait suffis nan ?

[tando]

Re; Sympa l'avancement. Je capte par par contre, pourquoi tu as mis 2 plaques, une seul aurait suffis nan ?



salut,



en fait la 2° sert à caler les tiges filetées un peu mieux, quand le béton sèche il se rétracte légèrement et ça fait un mini jeu, donc rondelle et écrou à la base plus cette plaque pour tout tenir et ça ne bouge pas d'un cheveu

[Maxime001]

Hum, dans ce cas, pourquoi n'avoir pas enfoncé plus les tiges filetées ?



Enfin, perso, c'est ce que je vais faire ; les faire ressortir de 10cm grand maximum, et une seule plaque avec direct la platine dessus ...

[tando]

les tiges ne tournent pas car tordues au chalumeau, mais le béton se rétractant ça laisse un mini mouvement, le top c'est de faire le béton genre en automne quand il fait moins chaud et plus humide, il tire moins et c'est mieux.

[Maxime001]

à mon rythme, c'est bien à la fin de l'été que la colonne sera coulée



quoi de neuf pour ta coupole ?

[tando]

hehe



bah la mienne... trop chaud dans le sud pour creuser les fondations... genre 36-37 à l'ombre et j'ai pas d'ombre!!!!! lol

[Maxime001]

Aaah, bah, fallait pas couper ton arbre hein

[tando]

Aaah, bah, fallait pas couper ton arbre hein



PTDR



si je le coupe pas, je peux pas creuser et surtout je peux pas poser mon matos sur le pilier (parce que je m'en sers déjà)

[Maxime001]

Ah, bah replante le à coté :be: qu'est ce que tu veut que je te dise ?!







A+

[Maxime001]

Bon petit UP ;



T'as de nouveau rien bossé je parie hein !!

[tando]

MDR



en ce moment mes journées se résument à 8h-20h taf... même demain je bosse le matin et dimanche aussi...



donc c'est vrai que j'ai pas trop le temps d'avancer, mais ce WE j'ai prévu de commencer à poser les parpaings au sol pour faire la structure.

[tando]

allez une petite avancée



j'ai posé les 3/4 des parpaings qui serviront d'appui à l'abri.



super pour mettre à niveau tout ça avec un sol qui a un dénivelé de 20cm dans tous les sens



demain, je termine ça, je les remplis de béton pour les alourdir, et si j'ai le temps je vais acheter les chevrons (mais ça j'y crois pas trop, sinon ça repousse à mercredi aprèm et comme ça le WE prochain la structure de l'abri est faite et le WE suivant le bardage est posé)
