Coupole perso à l'attaque!!!!

[tando]

voici les avancées

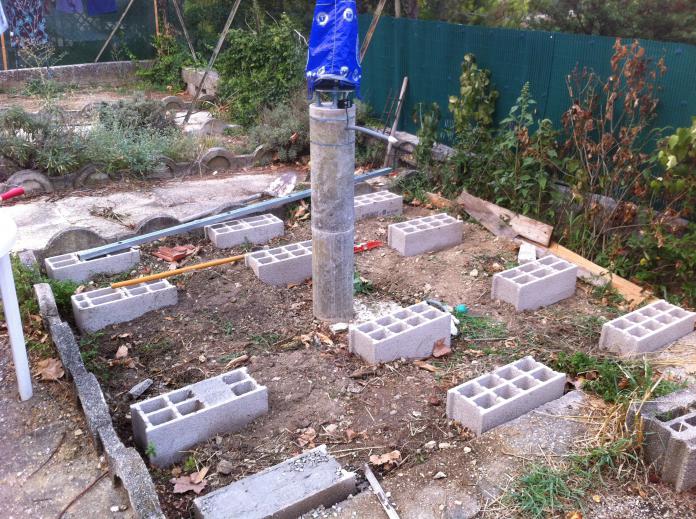

poses des parpaings terminées, ils vont supporter la structure complète de l'abri :

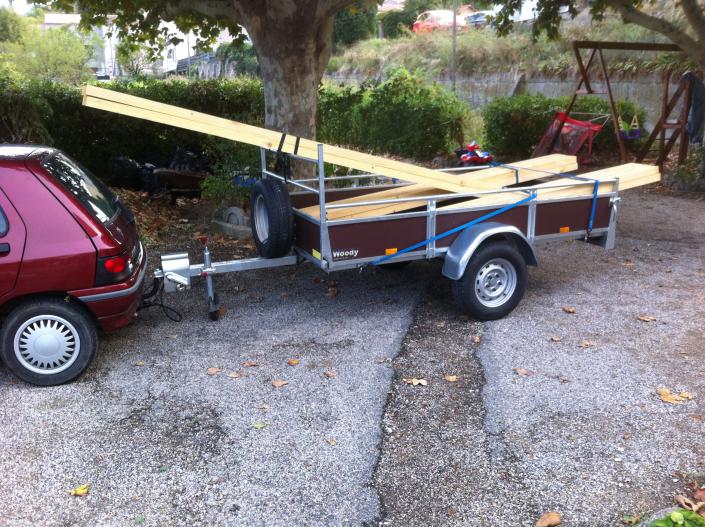

et voici le bois qui servira à faire toute la structure :





vous noterez que le pommier a disparu et le sac isotherme sur la monture car il y a des orages et de la pluie depuis 1 jour et demi :'(

[tando]

yo



je viens de poser quasiment tout le chassis de l'abri, me reste juste quelques équerres à mettre, le tout déjà traité anti pourriture



j'ai une question importante concernant la hauteur des murs, je pensais faire du 194cm (hauteur du bardage moins le chassis) mais je pense que je vais être super haut par rapport à la lunette,



du coup, quel angle minimum faut-il pour ne pas perdre trop d'objets dans le ciel, sachant que vers le sud j'ai des arbres, sud ouest j'ai la maison, ouest j'ai la colline, et est je suis presque dégagé mais avec de la PL?

si je continue comme j'ai prévu j'aurai quasi 30° et je pense que ça fait trop.

Il me semblait avoir lu 15° sur un sujet du forum, pourriez-vous me confirmer?

[José9]

Au pif j'aurais dis 0° mais je suis un peu extrémiste

Je dirais 5-10° car tu as une bonne partie libre et un chouilla de bafflage

[tando]

Au pif j'aurais dis 0° mais je suis un peu extrémiste

Je dirais 5-10° car tu as une bonne partie libre et un chouilla de bafflage



MDR, je vais voir ce que donne 10°



sinon je suis toujours à temps de faire une réhausse pour la colonne...

[tando]

bon, j'ai fini le plus gros de la structure bois, me reste juste à mettre 8 chevrons pour fixer le bardage (et les peindre), j'ai peint tout ce petit monde pour éviter les problèmes.



je mettrai les photos demain, j'ai fini en pleine nuit.



pour la hauteur des parois, je me suis décidé à faire une rehausse, mon voisin garagiste doit avoir plein de disques de freins qui trainent je vais lui en taxer 2 plus des tiges filetées et mon père me fera la soudure et hop une rehausse toute neuve.

[tando]

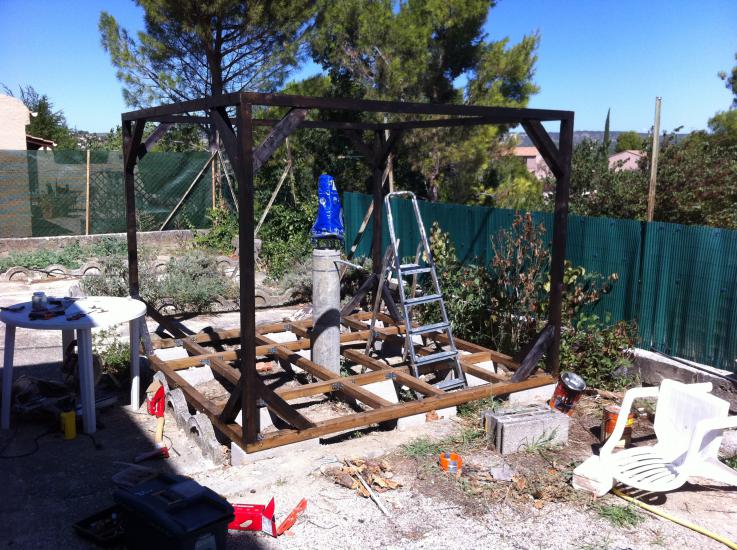

voici la photo de la structure, ce soir je mets les chevrons qui vont supporter le bardage et demain ma femme les peint



[xanax]

Mais c'est qui va vraiment le faire en + .

allez courage !!!

[tando]

Mais c'est qui va vraiment le faire en + .

allez courage !!!



de quoi? faire peindre par ma femme?



bien sûr que oui, elle aime ça

[NOVAE73]

Salut Tando;)





les chevrons, tu les peint avant, et tu les pose ensuite;)

[tando]

bah normalement ouais



mais bon, je me fais moins chier comme ca, j'attends pas le sechage pour poser

[NOVAE73]

bah normalement ouais



mais bon, je me fais moins chier comme ca, j'attends pas le sechage pour poser



c'est toi le chef;) bon courage et bons résultats;)

[tando]

merci, la je viens de terminer le taf, je ferme le cabinet, je rentre et je coupe!!!!!!! lol

[Franck34]

Toute la famille est mise à contribution !

[tando]

Obligé!!! Ma femme espère que je finisse vite pour pouvoir vider le garage de tout le matos

[yoyo26]

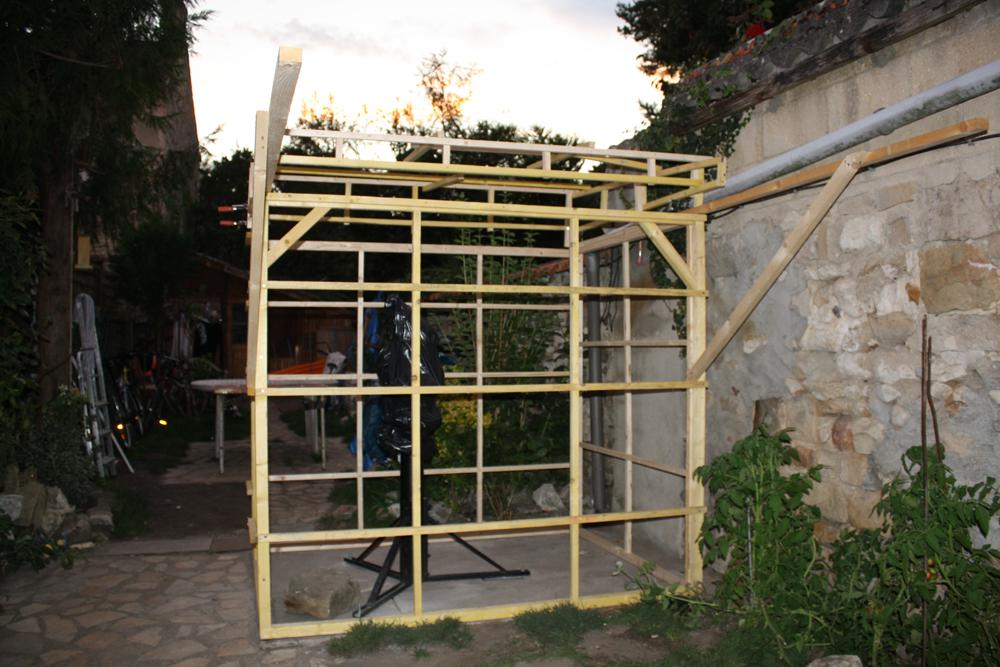

salut tando bravo pour ton future abri ,moi aussi j'ai commencé le mien j'ai déjà fait tout la structure et le toit roulant,mon beau frère va me ramener des plaque haute résistance en PVC pour le tout de la cabane,après je vais rajouter une extension pour le locale Ordinateur et autres

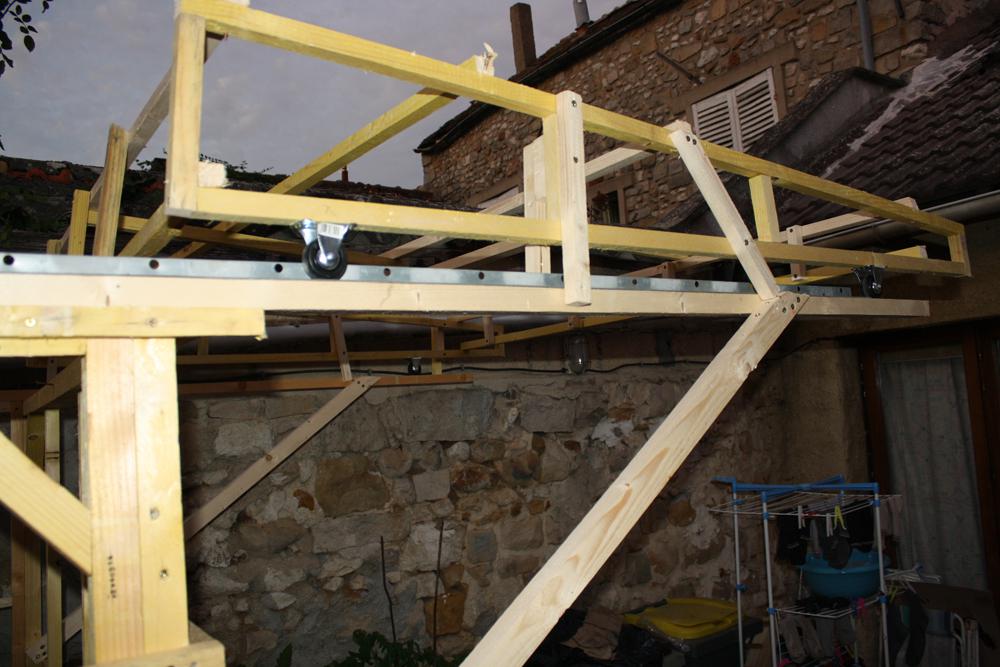

Ps:deux petite images le toit et pas finie montage juste pour voir si il fonctionne

le toit vas être finie pour être plus costaud





amicalement lionel

[tando]

joli



je vois qu'on à peu près la même conception ça fait plaisir



pour mon toit je vais aussi le faire coulissant, mais j'hésite encore sur la structure bipente ou monopente



sachant que je suis en plein mistral, je pense le faire mono pente orienté dans le bon sens.



par contre pour les roulettes et rail je vais inverser pour éviter le dépot de poussière dans le rail, vu que mon rail sera posé de telle façon à ne pas pouvoir se décrocher des roulettes (toujours par rapport au vent)



je serai toi, je mettrai peut être des chevrons pour soutenir les 2 horizontaux qui tiennent les rails pour ne pas que le poids du toit le fasse se tordre et tire sur la structure de l'abri.

[gaio]

regarde sur mon poste je suis en train de finire mon abrit ,j ai fait un toit mono pente sur roulettes et rail en inverssé comme tu veut faire.

si ca peut t aider c est par là.http://91.121.211.202/~webastro/forum/showthread.php?t=82885

[Franck34]

gaio, tu as fait une erreur dans la conception de ta cabane : le pieds qui repose directement sur la sol !

quand tu vas marcher sur le sol l'autoguidage va partir en live pendant 30s à chaque fois...

[tando]

regarde sur mon poste je suis en train de finire mon abrit ,j ai fait un toit mono pente sur roulettes et rail en inverssé comme tu veut faire.

si ca peut t aider c est par là.http://91.121.211.202/~webastro/forum/showthread.php?t=82885



J'avais vu le début de ton cabanon



effectivement pour le toit c'est pas mal comme conception, par contre tu n'as pas peur que les tuiles fassent trop de poids sur la structure?

[gaio]

c est des tuiles, plaque bitumée pour cabanon et c est tres leger.



tiens en image c est mieux.



[/img]



[tando]

ah ok, c'est plutot pas mal ce système, moi qui comptait faire ça en bardage, peut être moins chiant finalement.

[gaio]

45 franc suisse une 30 aine € les 3 carré

[tando]

3 carrés ça représente quelle surface?

[gaio]

sorry 3 métres carrés

[tando]

ah okay, c'est ce que j'ai vu sur un site de bricolage comme rapport surface prix.



ça pèse combien les 3m²?

[xanax]

et là je me dit que j'aurai ptet du faire une cabane autour de mon pilier , ca va être dure cette hiver

[gaio]



ça pèse combien les 3m²?



environ 10kg

[tando]

et là je me dit que j'aurai ptet du faire une cabane autour de mon pilier , ca va être dure cette hiver



MDR, t'as raison



j'espère la terminer d'ici le WE prochain (enfin dans 10jours) et comme ça à moi les longues nuits d'hiver

[tando]

environ 10kg



à ouais, pas mal



ce serait moins lourd ça avec une plaque de bois plutôt que le bardage qui pèse à lui tout seul 9kg la plaque (il m'en faut 4-5)

[serge vieillard]

juste en ragardant les images de la structure en bois...

Gaffe !!!! ça manque diablement de contreventement !!!!

ca pourra être assuré par un clouage de planches pour doubler l'interieur (ou l'extérieur au choix).

Ce n'est pas un détail de construction anodin......
