Montage pour régler laser de collimation

[CATLUC]

Bonjour

Ayant un gros doute sur le centrage de mon collimateur Hotec pour le 625 mm et ne trouvant plus l'ancien montage j'en ai refait un permettant de régler les lasers de collimation en les faisant tourner sur eux même. Il faut ensuite avec la vis 6 pans qui va bien faire en sorte que le point du laser soit fixe pendant la rotation.

Plus la distance est grande entre le laser et le point, plus ce sera précis.

Pour le 625 le réglage s'est fait sur près de 8 m grâce à une glace sur une armoire dans le garage. Pensez que le laser fait deux fois le trajet dans votre télescope.

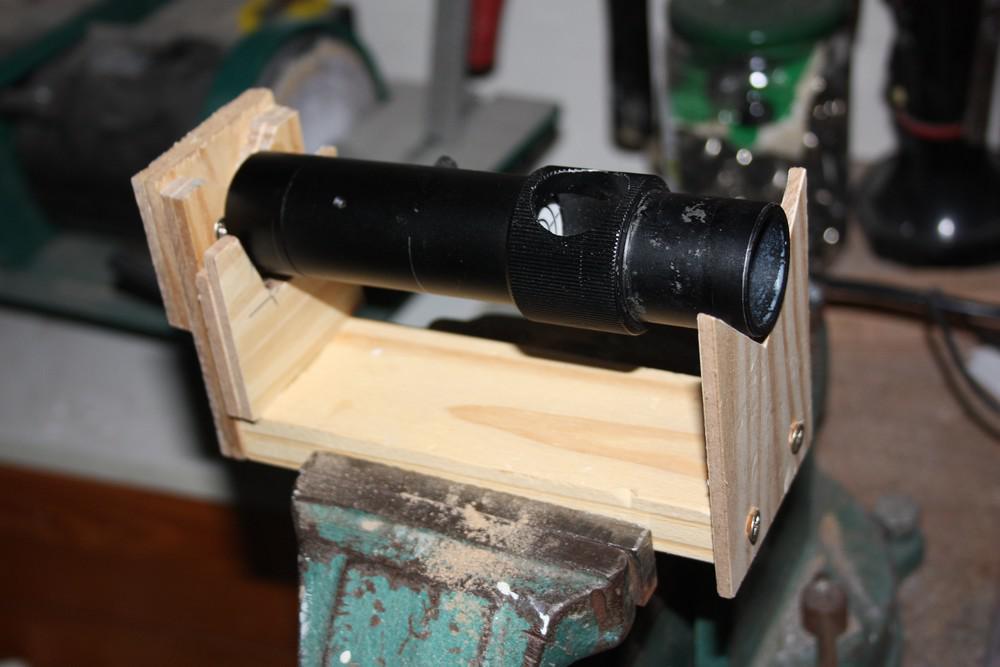

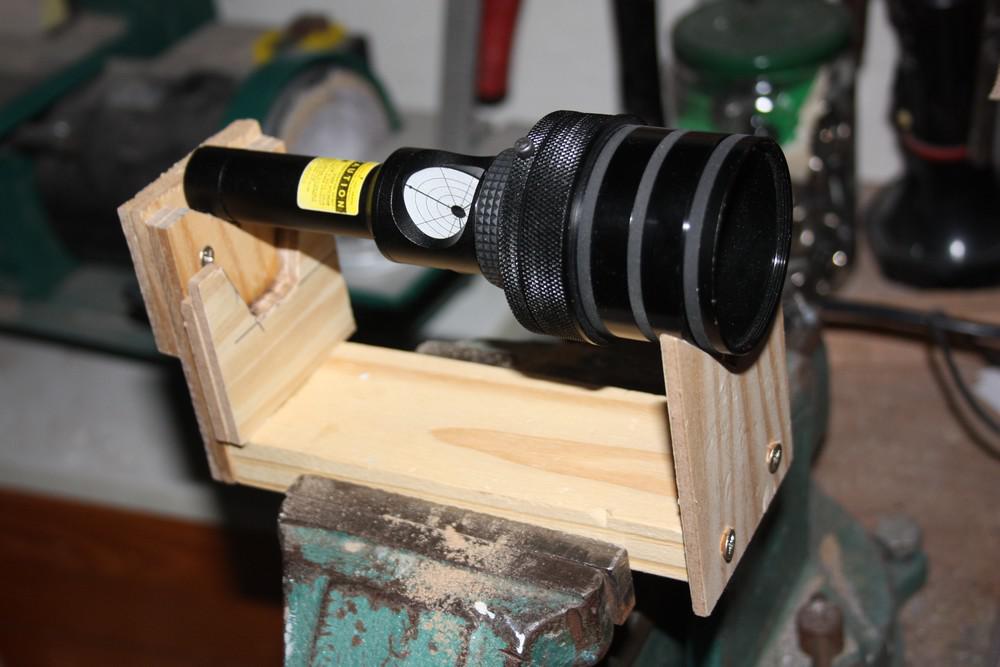

C'est un assemblage de bois et de contreplaqué fabriqué en moins d'une heure. Il me permet de vérifier mes deux lasers.

Si cela peut servir d'exemple pour vérifier les vôtres, c'est pas cher et ça peut rapporter gros.

Bonne journée.

Luc;)





[kiwi74]

Pas mal ton système !!!!



Tu as pensé à déposer un brevet, il parait qu'il y a des copieurs ici

[Smith]

Et bilan des courses ?

Est ce que le hotech était bien collimaté ? (pour un laser haut de gamme c'est un minimum).

J'ai le même, il faudra que je prenne le temps de faire ce bricolage pour vérifier aussi. Merci du partage.

[CATLUC]

Et bilan des courses ?

Est ce que le hotech était bien collimaté ? (pour un laser haut de gamme c'est un minimum).



Ben non:confused:

Sur 8 m il y avait 1 cm de diamètre mais moi j'ai 5,46 m aller retour.



De plus mon Hotec ne fait pas un point mais une tache pour le 625 c'est pas le top.

Bon côté le système de centrage.

Bonne soirée.

Luc;)

[robton kob]

Y a un problème c'est que ton système tourne aussi sur le cul du laser, et si le cul est pas aligné avec le coulant, tu risque d'avoir une déviation, non?



Je fais mon Toutiet, mais je suis pas sûr de la parfaite rotondité du cul du laser...

[syncopatte]

De plus mon Hotec ne fait pas un point mais une tache pour le 625 c'est pas le top.



Avec un tube laaaaaaaaaaaaargement ouvert, autant y aller à fond avec la tache et l'agrandir en essayant le laser barlowisé.



C'est simple et efficace!

Des infos en pdf ici:



http://www.cameraconcepts.com/barlowed%20laser%20collimation.pdf

http://strock.pi.r2.3.14159.free.fr/...ollimation.pdf





Patte.

[CATLUC]

Y a un problème c'est que ton système tourne aussi sur le cul du laser, et si le cul est pas aligné avec le coulant, tu risque d'avoir une déviation, non?



Je fais mon Toutiet, mais je suis pas sûr de la parfaite rotondité du cul du laser...



Bonsoir Antoine.

Vu la qualité des pièces je ne me fais pas trop de soucis.

Mais ou tu te prendrais toi ?

Je peux aussi faire un système qui ne prend que le coulant mais avec 3 jeux de roulements à 120° qui l'emprisonnent mais là c'est pas fait en une heure. Je vais cogiter ce système.

Par rapport à mon ancien système ou ce n'était que 2 V, j'ai voulu appuyer à l'arrière pour que ça bouge moins quand on tourne.



Pour Patte (bonjour à toi mon ami) je pratique aussi le laser barlow depuis quelques années. Ça marche bien ce principe.

Bonne nuit.

Luc;)

[robton kob]

Salut Luc

moi, je le faisais en me servant de deux embases pour vide à souder en diamètre 32 mm, serrées l'une avec l'autre avec un collier spécial...



J'ai accès à du matos original et bien usiné, ça aide.



Sinon, je me servirais par exemple d'un tube de barlow à-pas-cher sans la lentille, coincé dans un étau ou fixé de façon rigide.

[Leimury]

Bonjour,



Comme tout le monde j'avais commencé par la projection au mur.



Nous avons tous le meilleur des bancs: le scope bien immobilisé à l'horizontale avec PO vers le haut rentré à fond.

Là on voit le défaut sur la cible du laser et le bignou fait 2xF avec un retour bien focalisé par le primaire et visible juste à côté des vis de réglage.



Réglage du primaire pour remettre à chaque fois le retour au centre de la cible avant de refaire un tour de contrôle.

Là c'est très facile de quantifier le plus gros défaut et de régler pour compenser de la moitié.

Puis réglage du primaire et c'est reparti pour un tour de laser dans le PO.



Ca peut être utile de faire une mire en papier avec un trou central plus fin que celui d'origine pour avoir plus de finesse au réglage.



Avec un laser en 31,75 bloqué dans l'adaptateur 2 pouces ça tourne comme une horloge dans le PO



Bon ciel

[metzfr]

Bonjour à tous,



Je déterre un peu ce message :-)



Savez vous me dire quelle est la taille de la clé à utiliser pour régler le laser HOTECH ?

Ma BTR 1,5mm est déjà trop grosse. Et c'est assez compliqué de trouver plus petit.



Merci pour votre aide.



Fred
