Un 250 dans la simplicité

[pam-pg]

Bonjour,



Je prépare la fabrication d'un 250.

J'envisage de faire hyper simple.

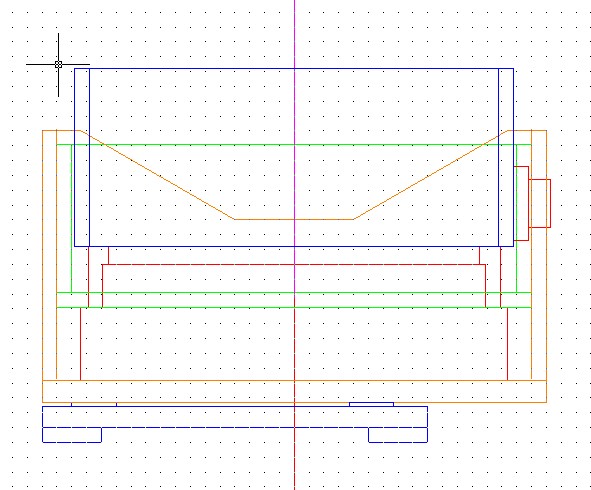

La cage secondaire sera carrée.

Pour le rangement elle rentrera dans la caisse primaire avec un jeu de 2 mm sur chaque cotés.



Pour le montage, j'envisage quatre cornières alu, une dans chaque coin.

Pensez-vous que je vais au devant de gros problème de flexion où est-ce qu'étant donné la petitesse du télescope, ça ne devrait pas poser de problèmes particulier.

Le télescope pèsera environ 11 kg.



Merci d'avance.

[syncopatte]

Euh...une cage carrée qui entre dans la caisse du primaire...tu as prévu de l'espace pour le PO?



Patte.

[Toutiet]

Euh...une cage carrée qui entre dans la caisse du primaire...tu as prévu de l'espace pour le PO?



Patte.

Ce n'est pas un problème, je l'ai fait sur mon 400 : le PO monté sur une platine et deux boulons pour l'assemblage sur la cage secondaire

[Extraterez]

Je prépare la fabrication d'un 250.



Ca y est il est reparti !

[pam-pg]

Eh oui Jean seb, c'est reparti pour un tour !



Pour le PO, j'utilise une échancrure dans la cage primaire comme pour le strock. Le PO est un Kinéoptics HC1.



Mais mon interrogation c'est surtout les 4 cornières, est-ce que ça va être assez rigide. Je suis confiant mais...

Toutiet, ton 400 fonctionne comme ça, tu peux nous montrer des photos ?





A+.

[PierreDesvaux]

Bonjour,



Si tu veux faire un carré avec 4 murs reliés par 4 cornières verticales, cela ne sera pas suffisant. Le carré va se déformer. Il faudrait ajouter des triangles sur les 4 coins, en haut et en bas.



D'autre part, dans un carré, il va y avoir plus de matière que dans un hexagone. Tu n'optimise pas le poids.



Sinon, un anneau simple...





Sinon, pour le PO, avez vous pensé à la platine sur charnières ? le PO rentre à l'intérieur de la boite quand on referme la platine. J'en ai vu un comme cela, si on fait bien les choses, cela peut bien marcher...

[pam-pg]

Bonjour Pierre.



Bien vu le coup de la charnière pour replier le PO ! très intéressant.



Admettons que je fasse un anneau hexagonal sur l'extérieur. Il ferait à la cote minimum 22 de largeur, en CP de 10 c'est pas un problème. Et ça va me permettre de réduire un peu les tourillons, peut-être qu'ils pourraient rentrer dans le fond du rocker.



Donc en carré avec cornière ça ne convient pas...

Est-ce qu'une structure triangulées à huit lattes d'alu en 15x1,5 collerait ou est-ce que ça va flamber sur la partie en compression ?



J'ajoute que c'est un engin qui est prévu pour les vacances, facilement transportable en voiture, et qui devrait resté monté 2 semaines. Donc c'est important dans la philosophie du truc parce que j'ai pas besoin de truc à montage rapide. Par exemple, un sac avec des vis moletées, le PO démontable sur une platine, etc... c'est pas rédhibitoire du tout.
