Masque de Bahtinov

[julienf62]

Salut, je vais essayer de me fabriquer se masque mais j'ai une question.





Pour la creatien du patron via se site > ICI < il demande 3 paramètres:



Focal length (mm) 1000

The focal length of your scope, in mm.

Aperture (mm) 200

The clear aperture of your scope, in millimeters.

Edge thickness (mm) ???





Par contre sa veux dire quoi Edge thickness ?



Merci, j'attend vos réponse pour commencer mon chantier

[DanH]

C'est l'épaisseur de la partie du bord du masque qui dépassera du tube.

C'est pour le cas où tu voudrais un masque qui entre dans le pare soleil, ou un autre qui se fixera à l'extérieur.



<edit> j'avais répondu une con....ie avant

Modifié 6 octobre 2011 par DanH

[julienf62]

Ha ok donc dans mon cas j'utilise pas de pare buée ou autre.

Newton 200/1000 je dois laisser le truc d'origine ?



et sinon pour le fonctionnement du masque on a juste a mettre une étoile dans n'importe quel espace et ensuite au liveview on regle pour avoir les aigrette correct ?

[DanH]

Tout à fait, de préférence une étoile pas trop brillante, les aigrettes seront plus fines. Mais ça marche bien, même sur Sirius



Mets 10mm ... voire même 15. Ca te laissera la place pour mettre des tourillons à l'extérieur pour le faire tenir sur le tube.

[julienf62]

je comprend pas c'est que quand je change cette valeur le diamètre du masque augmente et l'espace des ligne blance augmente aussi.



Sa a pas d'importance si le masque est pas centrer par rapport au tube ? du moment que l'étoile est au centre d'une ligne.

Modifié 6 octobre 2011 par julienf62

[DanH]

Oui, si tu augmentes la bordure, le masque augmente de diamètre.

Tu veux le découper en quelle matière ? Parce que sans t'enquiquiner, il y en a de stock chez pierro-astro. Moi je lui ai acheté un rigide de marque Lacerta. Il fait 3mm d'épaisseur et j'ai percé 3 trous, passé une vis dans chacun et mis une cheville en nylon de l'autre côté.

C'est le top et ça tient tout seul.

Je te poste une photo dans quelques minutes...

[DanH]

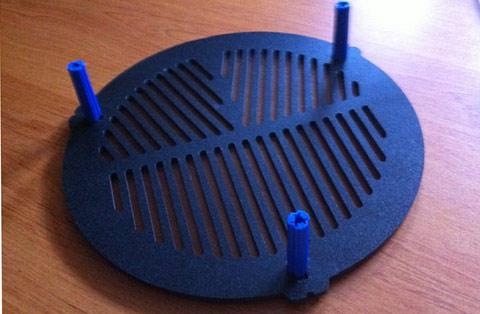

La voilà ! Pas terrible en qualité et vite prise avec un iphone... mais au moins tu vois comment ça peut se monter.

La "edge thikness" est la partie dans laquelle j'ai fixé les chevilles

Modifié 6 octobre 2011 par DanH

[julienf62]

je vais faire sa dans un classeur d'école en plastique donc la matière et rigide ~2mm sa me semble correct.



Si le diamètre des lignes blanche augmente c'est un problème pour la map non ?

[DanH]

Je ne pense pas, tant que tu restes dans le "raisonnable"

[julienf62]

bon je vais essayer je vais laisser a 15 d'origine.

Je tombe pas de haut sa m'aura coûter 0€ donc

[Fred_76]

Il ne faut pas de feuille épaisse. Plus la feuille est fine, plus les aigrettes seront contrastées. Je me suis servi d'un protège cahier en plastique noir. Super !
