Besoin d'aide : gros doute sur la cohérence setup...

[chticumulus]

à propos de la sensibilité de la pl1m. le principal défaut n'est pas le rendement quantique qui est assez élevé, mais plutôt le tramage du à un découplage de l'alim USB perfectible...

De mon coté, j'ai ajouté quelques capa céramiques 470nF un peu partout sur le PCB (en entrée et en sortie des régulateurs 1117 et près du capteur). Le tramage a complètement disparu même à 5s de pose! Il faudra que je refasse la manip au labo pour voir lesquelles sont utiles/indispensables...Mais bon, ils auraient pu faire un PCB 4 couches avec des vrais plan de masse et d'alim, ça aurait été plus performant pour un cout moindre, surtout en Chine...



Très pointu tout ça Merci pour l'info, si tu as un tuto pour une transfo ça mériterai un post dans la rubrique idoine !



Pierre

[philming]

Je confirme, pourquoi faire compliqué quand on peut faire simple.

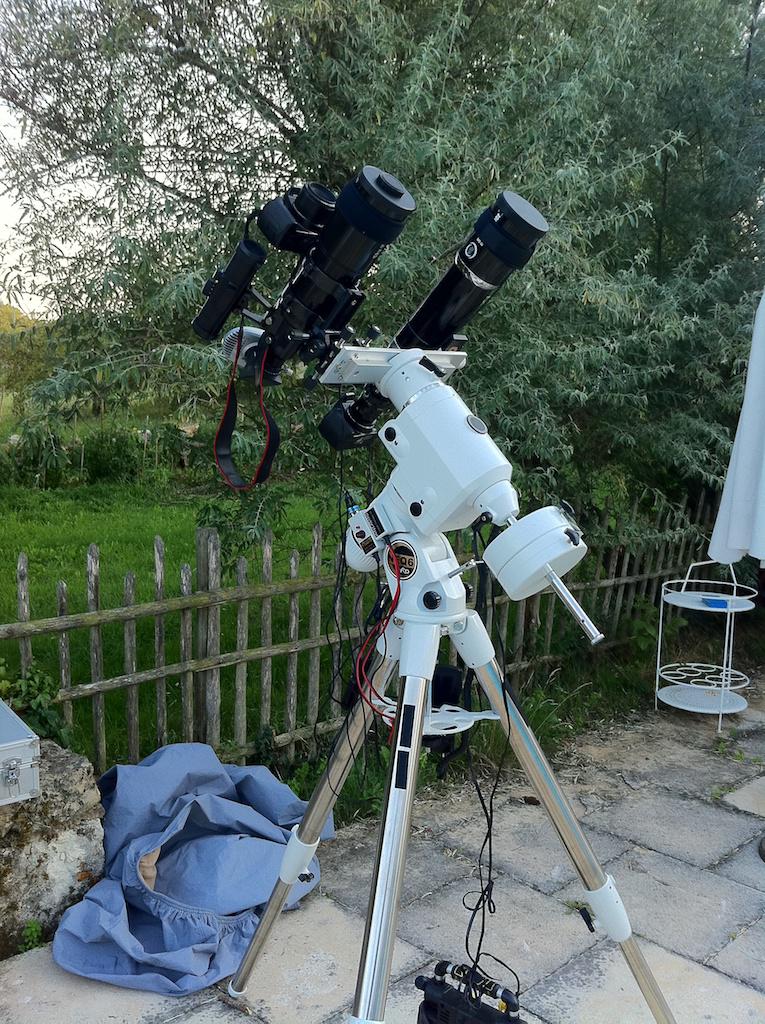

Voila mon setup, jamais eu de souci avec, et la platine micrométrique baader, qui porte bien son nom, est un vrai bonheur.





[Newbie Mais]

Dis Phil, si tu montrais les images que tu fais, ce serait encore plus parlant (surtout qu'elles valent le coup d'oeil, sincèrement)



Pierre

[philming]

Merci pour le compliment !

Ben suffit d'aller voir sur "Photos et traitements" ;-)



Sinon en voila quelques unes, voir la galerie pour le reste...



NGC7000 (Alien)



NGC281



M31



IC434



M45



La bulle (NGC7635 et ses copines)



Ca pèche apparemment encore niveau traitement ou j'ai des gros progrès à faire, mais voila.

:-)

Modifié 2 novembre 2011 par philming

[olivdeso]

Une photo test avec l'HEQ5 (test de l'aplanisseur astrotech 2" sur AT106). M31, poses unitaires de 5min. Ici on a tout le champ de l'APS-c. (désolé, pas de darks/flats/offsets, c'est juste du test...)



setup

HEQ5 (sirius)

- tube imageur Astrotech APO 106/690, aplanisseur AT2", CCD QHY10 (pixels de 6.05u soit 1.8" par pixel), point rouge

- tube guide: lunette achros SW 102/500 flip miror vixen, PL1m. Anneaux guides vissés sur les anneaux de l'AT106



-> Le tout fait 11 à 12Kg (on est à la limite de la monture), mais ça suit bien avec ces focales, tant qu'il n'y a pas trop de vent. (guidage guidemaster)



[chticumulus]

Merci pour vos exemples documentés ! (des photos sont un bon moyen d'ilustrer les propos )



Donc je vais refaire mon montage avec la L80/400 en // sur la 90/558 et je vous montre dès que j'ai fini pour votre jugement. Notez que j'ai de quoi réaliser un montage en côte à côte aussi ...



Merci encore



Pierre

[pascvale13]

Hello

Ici, une pose de 20 mm avec la HEQ5 & mon setup !

[Sendell]

Merci pour les réponses que vous avez apporté à la question que je n'ai pas posé : je ne vais pas tarder à prendre une platine double pour éliminer les soucis de flexion que je rencontre, j'hésitais à prendre une platine micrométrique : j'oublie !

[chticumulus]

Merci pour les réponses que vous avez apporté à la question que je n'ai pas posé : je ne vais pas tarder à prendre une platine double pour éliminer les soucis de flexion que je rencontre, j'hésitais à prendre une platine micrométrique : j'oublie !



Content que cette discution profite à d'autres



Pierre

[chticumulus]

Voilà j'ai refait mon montage en // des deux tubes :





Bien plus compact... et moins lourd



Je ferai un test d'équilibrage bientôt



A+

Pierre

[Kaidan]

C'est déjà plus conventionnel.

[chticumulus]

C'est déjà plus conventionnel.



... effectivement, c'est le plus simple que je puisse faire, si le poids reste trop important (mais ça devrai passer...) il ne me restera plus que la solution "chercheur guide" ...



A+

Pierre

[philming]

Ou la platine double...

Tu as fait sauter la platine micrométrique ? Tu va le regretter amha...

[chticumulus]

Tu as fait sauter la platine micrométrique ? Tu va le regretter amha...





oui j'ai enlevé la platine micrométrique ...

[philming]

Ben tu vas le regretter ;-).

J'utilise une Stronghold pour la lulu de guidage et avec le Synguider, c'est incomparable. A mon sens ça doit être pareil pour un système conventionnel. Je déteste les anneaux de guidage pour ma part.

Après il y a plein de gens qui guident avec des anneaux et ça leur pose pas de souci. A moi si ;-)

[chticumulus]

Ben tu vas le regretter ;-).

J'utilise une Stronghold pour la lulu de guidage et avec le Synguider, c'est incomparable. A mon sens ça doit être pareil pour un système conventionnel. Je déteste les anneaux de guidage pour ma part.

Après il y a plein de gens qui guident avec des anneaux et ça leur pose pas de souci. A moi si ;-)



Si tu es en limite sur la barre, alors le mieux est de virer la vis micrométrique et de faire le moins haut possible pour limiter le bras de levier. Avec la 80/400 et la SSAG, tu auras toujours une étoile guide dans le champ, pas besoin de réglage.



... la Stronghold a autant de champs que la 80/400 ? Et avec un réducteur sur la cam à 0.5X ?

[olivdeso]

Au niveau poids et bras de levier c'est largement bon maintenant. J'avais le même genre de montage avec mes lunettes de 100 à part des anneaux de guidage réglable, mais au final je ne les décale jamais ou presque avec la 102/500 et la pl1m, alors avec la 80 qui a encore plus de champ, tu aura quasiment toujours une étoile guide dans le champ, autant économiser et c'est plus rigide. Éventuellement tu peux mettre des cales ou rondelles pour que les 2 pointent à peu près au même endroit...Et puis tu peux toujours faire du binning 2, au pire. Enfin dans tous les cas ça s'essaie...

Pour l'équilibrage, il faut le faire avec les anneaux mais sans la lunette de 80 dans un premier temps. Ensuite tu ajoute la 80 et tu l'a fait coulisser dans les anneaux pour retrouver l'équilibrage en DEC, sans bouger la WO. Il faudrait le faire après avoir fait la mise au point à peut près de préférence.

Modifié 5 novembre 2011 par olivdeso

[philming]

Le Stronghold a +-35° d'ambivalence dans un sens et +-23°dans l'autre.

Modifié 6 novembre 2011 par philming

[chticumulus]

Hello,

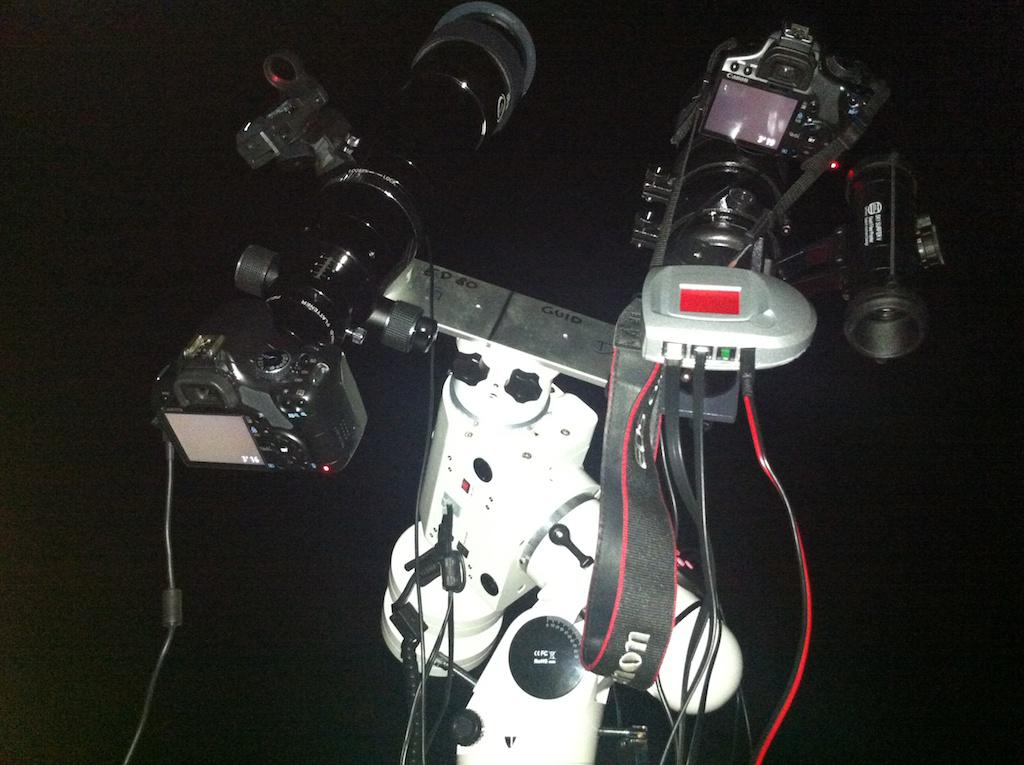

Voici donc ma nouvelle config, beaucoup plus classique et légère (regardez la position des contre-poids)





reste plus qu'à maîtrise tout ça. J'ai récemment fait un test de la monture en goto après avoir régler correctement le viseur polaire : résultat un GOTO ultra efficace !!! Bref pas besoin de rajouter le chercheur, je pense pointer au GOTO puis affiner à la cam guide et au mode LiveView de l'apn éventuellement.



Qu'en pensez-vous de ce montage dans cette conf ?



A+

Pierre



... et merci encore à tous ceux qui se sont exprimé sur ce post !

[pascvale13]

Salut Chticumulus,

Ça fait plus propre, et tu verra ça guidera mieux !

Un point rouge peut aider dans certain cas pour la première étoile de initialisation ...

Cordialement

Pascal

[chticumulus]

Salut Chticumulus,

Ça fait plus propre, et tu verra ça guidera mieux !

Un point rouge peut aider dans certain cas pour la première étoile de initialisation ...Cordialement

Pascal



Merci, c'est vrai je n'y ai pas pensé



Pierre

[olivdeso]



je pense pointer au GOTO puis affiner à la cam guide et au mode LiveView de l'apn éventuellement.



Qu'en pensez-vous de ce montage dans cette conf ?



!/QUOTE]



Salut Pierre, très bien.



Complètement d'accord avec Pascal, le point rouge peut t'aider à pointer les étoiles d'alignement. (ou tu te fais un viseur bricolé quelconque avec 2 repères sur le dessus de la lunette guide, des vis dans les anneaux par ex). Ensuite pour affiner l'alignement, tu centre l'étoile d'alignement sur le capteur de l'APN (une fois quelle est dans le champ)



Affiner le goto à la cam de guidage, vraiment pas évident : déjà pas sur quelle pointe au même endroit que l'APN et son champ est nettement plus petit. Donc pour centrer l'objet, restes plutôt avec le liveview, ou mieux des poses de quelques secondes en montant les iso. Aussi, après un coup de liveview, laisse refroidir le capteur quelques minutes pour limiter le bruit thermique des premières poses.

[chticumulus]

Merci pour ces précieux conseils !!!



Pierre
