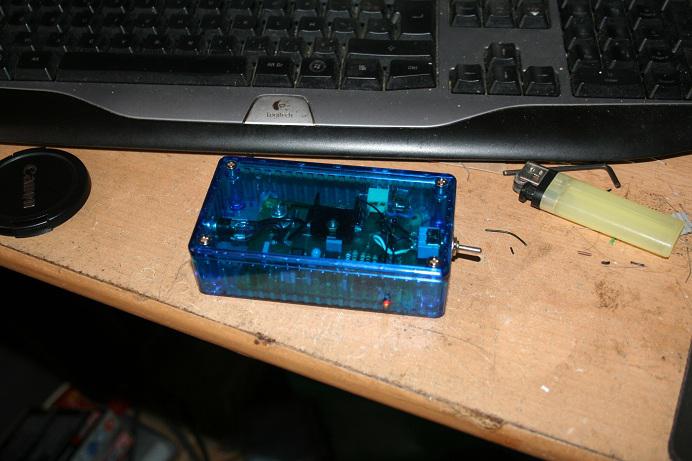

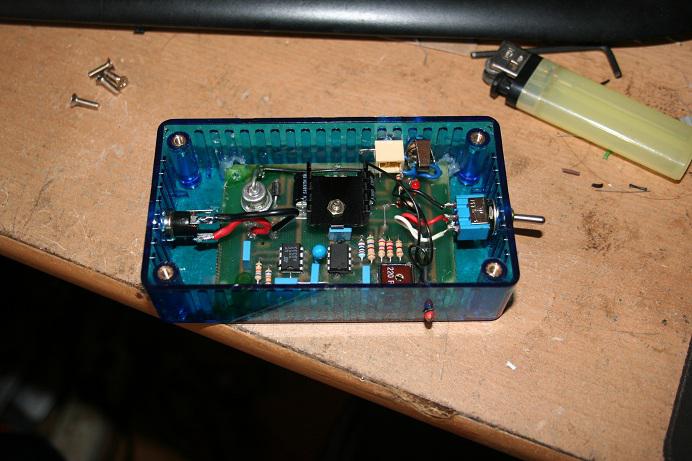

Bonjour je compte installer des résistance sur mes miroir pour la buée



En fait ma question est que j'ai trouvé ce schéma sur le net : http://www.infobonnet.org/index.php?option=com_content&task=blogcategory&id=36&Itemid=223



sa a l'air intéressant avec les températures.

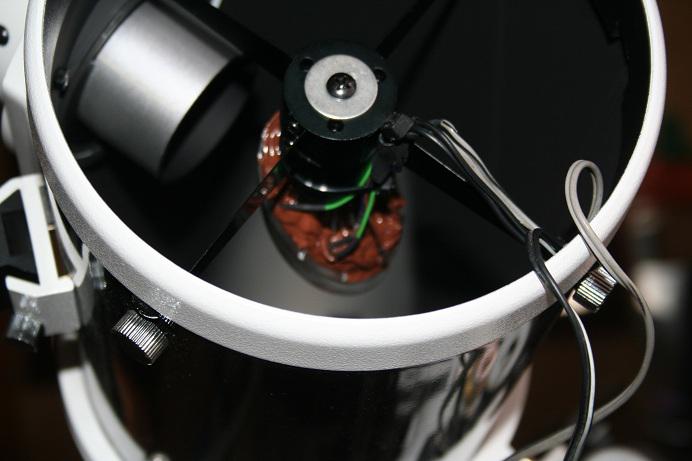

La résistance du secondaire

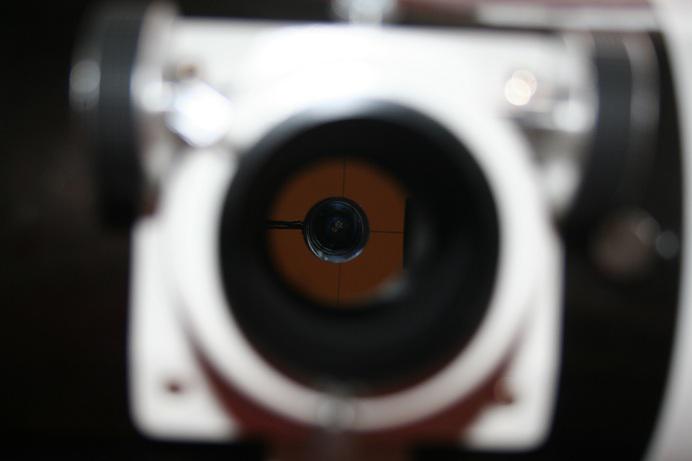

vu depuis le po pour voir le passage des fils






Dés que le ciel le permet je passe au test et vous donnerais le resultat.

Quelqu'un l'as déjà essayé? sa marche bien?

Modifié par Poussin38
EDIT MODO : réinjection des photos du topic doublon fermé
skew

skew

Posté
Posté
Bonjour je compte installer des résistance sur mes miroir pour la buée



En fait ma question est que j'ai trouvé ce schéma sur le net : http://www.infobonnet.org/index.php?option=com_content&task=blogcategory&id=36&Itemid=223



sa a l'air intéressant avec les températures.

Quelqu'un l'as déjà essayé? sa marche bien?



Je trouve ce circuit un peu compliqué pour rien : un simple hacheur de tension est largement suffisant et bien plus simple à réaliser.



J'en ai réalisé un, j'y branche les résistances du commerce et ça fonctionne à merveille. Je prévois d'ailleurs de faire des résistances maison quand j'aurai le temps, avec du fil résistif c'est pas très compliqué à faire.



Si ça t'intéresse je peux te retrouver le schéma du circuit, c'était beaucoup plus simple.

Alarcon yves

Alarcon yves

Posté
Posté

Bonjour, dans les deux cas le montage est bon, le premier est plus sophistiqué car il régule la résistance en fonction de la température.

En tous cas merci pour les schémas à tous les deux.

Sinon Uvgy, tu peut faire le montage sans soucis, il y as pas de raison que ça fonctionne pas.

La seule contrainte mais c'est valable pour l'autre montage, c'est de trouver le bon équilibre entre la puissance fournit par la résistance et la puissance nécessaire pour faire le boulot.

Pas assez ça sert à rien, trop fort ça turbule. Bien sur cela dépend fortement des dimensions des miroirs.

Yves.

uvgy

uvgy

Posté
  • Auteur
Posté
Bonjour, dans les deux cas le montage est bon, le premier est plus sophistiqué car il régule la résistance en fonction de la température.

En tous cas merci pour les schémas à tous les deux.

Sinon Uvgy, tu peut faire le montage sans soucis, il y as pas de raison que ça fonctionne pas.

La seule contrainte mais c'est valable pour l'autre montage, c'est de trouver le bon équilibre entre la puissance fournit par la résistance et la puissance nécessaire pour faire le boulot.

Pas assez ça sert à rien, trop fort ça turbule. Bien sur cela dépend fortement des dimensions des miroirs.

Yves.



oui c'est exact mais celui avec les sondes il devrais être réglé une foie pour toutes contrairement a l'autre ou il faut régler a chaque sortie voir même ajuster dans la soirée

  • 2 semaines plus tard...
Fred_76

Fred_76

Posté
Posté

Je me suis tj demandé comment faire faire a prix mini les plaques gravées de circuit... Qd j'avais 16 ans, j'allais dans une boutique derrière la gare de l'Est et on me faisait ça pour 10 à 30 francs (nouveaux). Aujourd'hui c'est devenu mission impossible : plus une boutique ne fait ça.

Gandalf

Gandalf

Posté
Posté
Je me suis tj demandé comment faire faire a prix mini les plaques gravées de circuit... Qd j'avais 16 ans, j'allais dans une boutique derrière la gare de l'Est et on me faisait ça pour 10 à 30 francs (nouveaux). Aujourd'hui c'est devenu mission impossible : plus une boutique ne fait ça.





Si si! pour pas trop cher: http://perso.numericable.fr/ercim.ci/

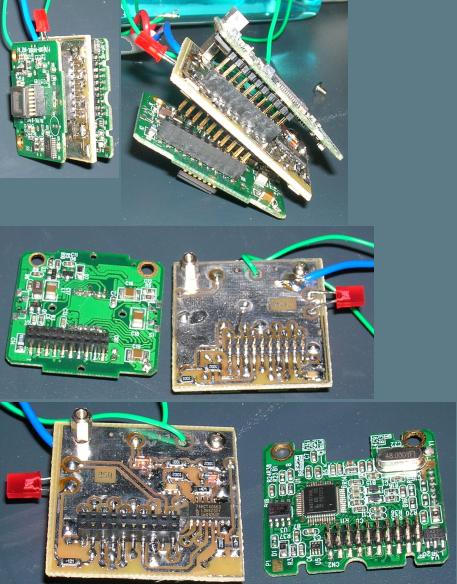

exemple:




JL

uvgy

uvgy

Posté
  • Auteur
Posté
Je me suis tj demandé comment faire faire a prix mini les plaques gravées de circuit... Qd j'avais 16 ans, j'allais dans une boutique derrière la gare de l'Est et on me faisait ça pour 10 à 30 francs (nouveaux). Aujourd'hui c'est devenu mission impossible : plus une boutique ne fait ça.



il faut une insoleuse environ 100€ et le révélateur et le perchlorure de fer environ 20 les 2 et une plaque presensible



je les passes a l'etain chimique a froid dessuite après et vernis diélectrique pour protéger les pistes de l’oxydation

Poussin38

Poussin38

Posté
Posté (modifié)

EDIT MODO : copié collé des photos du topic doublon dans le post de tête+déplacement de forum.

Modifié par Poussin38
Fred_76

Fred_76

Posté
Posté

Uvgy, 100€ l'insoleuse et des produits chimiques qui ne me serviront que quelques fois, c'est trop... La solution sous traitée est effectivement plus économique. Merci JL !

Newbie Mais

Newbie Mais

Posté
Posté

Pour un circuit pas trop compliqué, les plaques de test vont très bien.

Soit pastillées, soit à bandes de cuivre, bien sur pré-percées.

Ca ne coûte pas grand chose chez Conrad ou Selectronic (ou Electronique diffusion)






Pierre

uvgy

uvgy

Posté
  • Auteur
Posté
Uvgy, 100€ l'insoleuse et des produits chimiques qui ne me serviront que quelques fois, c'est trop... La solution sous traitée est effectivement plus économique. Merci JL !



Sauf si tu fait souvent des circuit imprime

Pour en faire un en passant sa ne vaut pas le coup j'ai investi car j'en ais pas mal a faire

Gandalf

Gandalf

Posté
Posté

En fait en théorie, tirer soit même ses plaque, ça semble pas cher et tout et tout...en fait il existe une seuil de rentabilité pour justifier l'achat de matériel:



  • Plaques suivant les techniques on sera amener à faire plusieurs essais avant de trouver les bonnes durée d'insolation/bain dans le révélateur/bain dans l'acide. Et ce d'autant que les pistes à réaliser sont fines et nécessitent de la précision.
  • Achat des produits révélateur/acide et neutraliseur d'acide. L'acide est de plus très salissant (couleur rouille).
  • Les bacs pour les bains.
  • Se débarrasser de manière écolo de l'acide/révélateur seul solution aller à la déchetterie.
  • Dangerosité des produits (à ne pas laisser entre toutes les mains), investissement dans des protections.
  • Le perçage nécessite une dremel et les forets deux versions pas chers mais durée de vie très courte, bonne qualité mais très cassant nécessite en général une colonne pour monter la perceuse.
  • Le temps passer tirage/perçage

Bref, étant électronicien moi même, je suis intiment persuader que le gain des CI tirer soi-même n'est pas très intéressant.





JL

breal

breal

Posté
Posté

bonjour

j'ai suivi ce post avec intérêt.

j'ai deux résistances chauffante une achetée et une fabriquée.

je n'avais pas de circuit de régulation.

j'ai pris le lien de "skew"pour le schéma avec un 555 et le lien de "Gandalf"pour la fabrication du circuit.

je viens de faire ma commande pour 3 circuits et je peux dire que le contact avec ce dernier est super sympa.

j'ai joint le lien de Gandalf et il est aller voir et prendre les infos pour faire les circuit.:)le perçage est effectué avec un supplément .

pas d'investissement a faire :?:

je dois avoir assez de composants dans mes tiroirs pour la fabrication. ;)

bigre ça va chauffer :cool:
