Aide pour Plop

[CATLUC]

Bonsoir

J'ai besoin d'un coup de main :

J'a repris Plop pour calculer le barillet pour 2 miroirs mais je m'y perds un peu et je voudrais éviter de me planter.

Je pense que les explications peuvent aussi servir à d'autres.



Le premier sera un Mirro-Sphère de 410 mm en suprax :

Diamètre : 410 mm

Épaisseur : 45 mm

Rapport F/D : 5

Poids : 14 kg

Diamètre miroir secondaire : 90 mm.

Si quelqu'un maîtrise ce logiciel pour me sortir les barillets en 9 points et 18 points qui je pense doit être mieux ce serait sympa.





Le deuxième c'est le mien en pyrex j'avais déjà fait les calculs pour la première version mais je voudrais une vérification avant la deuxième :

Diamètre : 630 mm (625 optique)

Épaisseur : 55 mm

Rapport F/D : 4.37

Focale : 2729 mm

Poids 35-36 kg

Diamètre miroir secondaire : 130 mm.

Pour lui ce sera un 18 points.

D'avance merci.

Bonne nuit.

Luc;)

[Lasilla]

Tu sais ce que me dit Rob?

"Luc, ça doit être un sacré coup au lit..."

moi:"... ?"

lui "ben oui..."

moi: "... ah! Parce que quand il a fini, il recommence? :xd:"



Ben oui...

Luc, tu ne t'arrêteras donc jamais?



Bon, pour le 410, un 18 points sans hésitation: on a un RMS de 6.10^-7 alors qu'on 2.10^-6 avec un 9 points.



Pour le tiens, avec 18 pts, j'ai 1,6.10^-6 en RMS et voici ce que donne une simulation rapide:

6 triangles équilatéraux de 135mm de côté (distance entre 2 pts de support).

18 point cell with angle of outer ring variable

;r_inner is the radius of the inner ring of 6

;r_outer is the radius of the outer ring of 12

;angle is the angle between the inner ring supports and each of the associated 2 supports

; on the outer ring

var r_inner 0.392937(xD/2 pour toi)

var r_outer 0.794861(xD/2)

var angle 15.3912

Un truc classique 6 triangles avec 6 points internes et 12 points externes.



EDIT: bon, attends les pros, hein? Moi je ne m'en suis servi qu'une seule fois, et pour un 200 (9 pts quand même pour voir comment on fait )

Modifié 29 novembre 2011 par Lasilla

[CATLUC]

Tu sais ce que me dit Rob?

"Luc, ça doit être un sacré coup au lit..."

moi:"... ?"

lui "ben oui..."

moi: "... ah! Parce que quand il a fini, il recommence? :xd:"



Ben oui...

Luc, tu ne t'arrêteras donc jamais?



Vous êtes des fous c'est pour ça que je vous aime, mais il parait que ....... zut je sais plus ce que j'allais dire.



Déjà tu compliques.



En fin de compte tout ce qu'il me faut c'est :

1/le diamètre du cercle des 6 points internes.

2/ le diamètre du cercle des centres de gravité des triangles.

3/ le diamètre du cercle des 12 points extérieurs.

4/ La taille des triangles. optionnel il me semble puisque c'est symétrique.



Ou



1/ le diamètre du cercles des 6 points internes.

La taille des triangles.





Je pense que ça doit suffire pour dessiner le barillet.

Bonne nuit.

Luc;)

[Lasilla]

Alors pour ton 630 (je sustente tout le verre, pas juste la partie optique... mais on peut recalculer avec 625...)

Rayon des 6 pts internes: 0.392937xD/2 = 123,8mm

Rayon des 12 pts externes: 0.794861xD/2 = 250,4mm

Et pour les triangles, pas trop le temps mais je te fais une capture d'écran dans la matinée.

[CATLUC]

Bonjour

Je présume qu'il vaut mieux soutenir tout le miroir et pas que la partie optique.

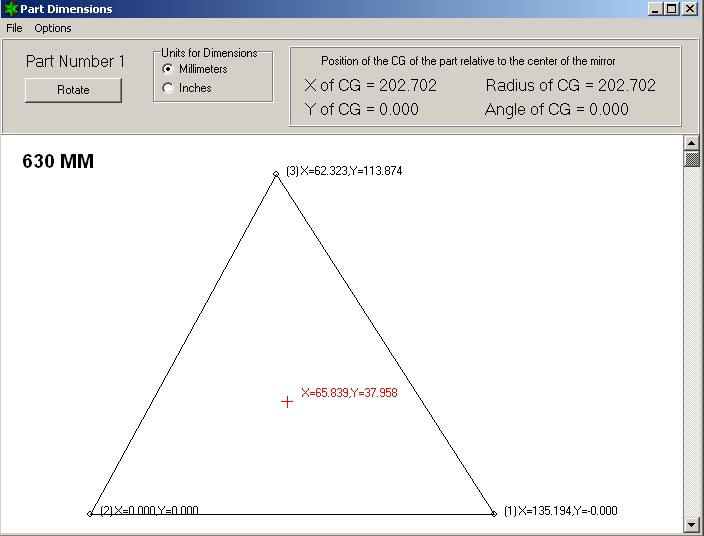

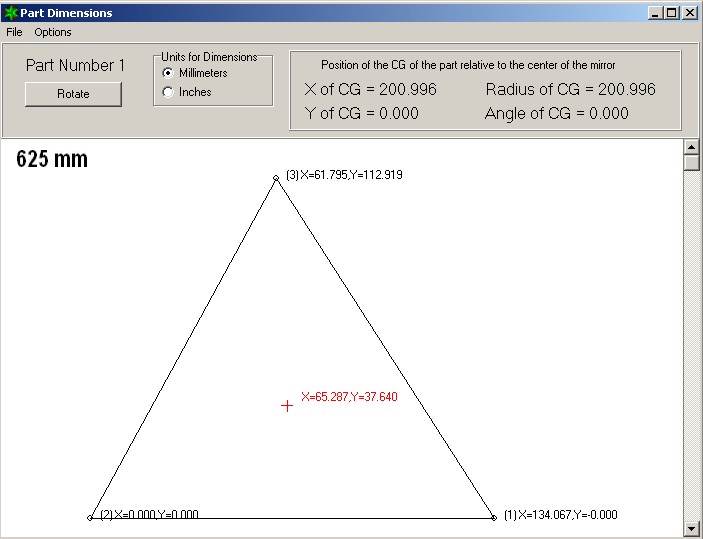

Donc copie d'écran des deux possibilités :





En fin de compte il suffit d'avoir le rayon des centres de gravité et la dimension des triangles.



Lasilla si tu peux me confirmer la version 630 ce sera tout bon.

Je vais faire pour le 410.

A tout de suite.

[CATLUC]

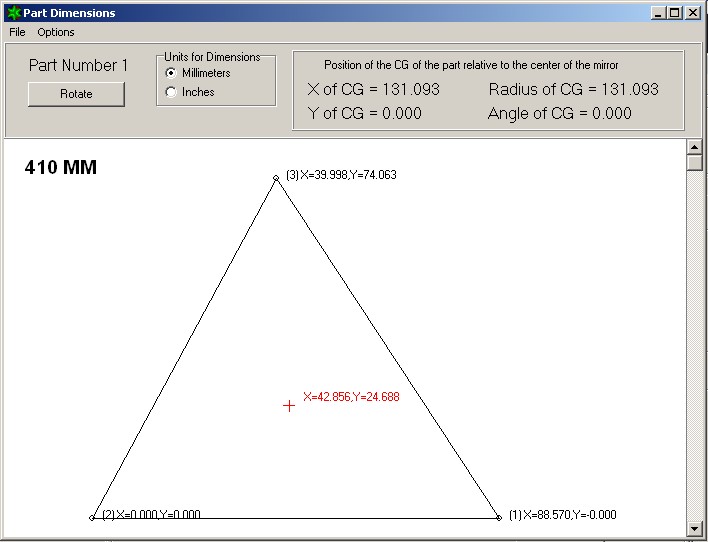

Pour le 410 j'obtiens ça :



Bonne journée.

Luc;)

[Lasilla]

Pour le 630, à 2 mm près maxi j'ai la même chose pour le somment du haut: X = 65,374 et Y = 115,716

Et X = 135,10 pour l’abscisse du point en bas à droite.



Pour le 410, j'ai la même chose (avec 18 pts) avec toujours 2mm maxi d'écart.

[CATLUC]

Bonsoir

OK je vais partir sur ça.

Merci.

Bonne nuit.

Luc;)

[Lasilla]

Tu fais un barillet simple pour le 625, ou un genre l'ancien à leviers astatiques?



Biz et bon courage... à ta dame!!

[CATLUC]

Un barillet simple.

Cette fois je joue la simplicité pour le télescope je vais faire le forcing sur la plateforme équatoriale double axe.

Bonne nuit.

Luc;)
