Systeme de roulement toit

[jerryaxe]

Bonjour a tous,



Je suis en train de me lancer dans la construction de mon abri astro. J'ai deja en tete les dimensions et ce sera 3x3.

Pour ce qui est du toit et systeme de roulement, je me demande ce qui serait optimal....



Donc voila l'idee, je souhaite un systeme de roulement qui puisse encaisser des vents violents (pointe a 130km/h dans les mauvais jours). Pour cela, je ne suis pas sur de pouvoir me lancer dans un systeme avec un toit reposant simplement sur des roues.



Donc si vous aviez des suggestions....



Merci d'avance



Jerry

[Invité chibani]

... je ne suis pas sur de pouvoir me lancer dans un systeme avec un toit reposant simplement sur des roues.



Jerry, je suppose que tu ne vas pas te mettre à observer ou imager si le vent est trop fort .



Donc quand tu ouvriras ton toit le temps sera calme et là il ne semble pas y avoir besoin d'une quelconque fixation ... ou alors ta météo change d'une seconde à l'autre !



Tu as donc besoin d'une fixation essentiellement quand le toit est fermé.



Pour cela tu as le choix entre plusieurs solutions :

• tu peux placer des verrous aux 4 coins de la structure,

• tu peux utiliser un ensemble de chaînes et de tendeurs (ridoirs) que tu détache quand tu veux ouvrir,

• tu peux placer à chacun des 4 coins une forte " grenouillère " (une partie dormante sur l'abri et l'autre partie de l'attache sur le toit : c'est par là http://www.gallet-fr.com/GALLET_CD/OJOP/100_500.htm




Ce ne sont pas les possibilités qui manquent.



Moi, mon choix irait à la grenouillère.



Amitiés.

[BipBip Boréalis]

...tu peux placer des verrous aux 4 coins de la structure...



C'est exactement ce que j'ai fait sur ma Tournicot'home ( http://www.webastro.net/forum/showthread.php?t=44512 )

Et le toit ne s'est pas encore envolé!

Bon, quand ça bastonne, comme on dit par chez nous, je ne l'ouvre pas (le toit:D)

Je posterai des photos du montage, mais pas avant ce week-end.



Bip²

[White-Sky]

Des verrous oui, ou bien un simple système de poids?

[gloffic]

salut jerry



perso ayant egalement du vent car je suis a la pointe bretonne, j ai utilise

des glissiere de porte de hangar avec des chariots a quatre petites roue sur

roulement a bille et j ai mis le tout a l envers

c est du bon galvanise donc cela tient dans le temps

jean luc

[jerryaxe]

Merci pour ces retours,



Oui je confirme je ne sors pas le matos quand le vent est trop fort. Mais je veux m,assurer que le futur toit n'ira pas chez les voisins.

Je suis plutot visuel donc si vous pouviez envoyer des photos ou schemas.



Merci d'avance



Jerry

[etmo]

Bonjour dans la même situation, j'ai adopté deux solutions :



Quand le vent reste modéré en dessous de 30km, le toit peut-être ouvert. Entre 30 et 50km fermeture d'urgence. Un verrouillage ce fait avec une charnière modifiée pour un emboitement plus facile à la fermeture.



Des sangles sont fixées à la caisse de l’abri pour éviter le soulèvement de l’ensemble en cas de fort vent.

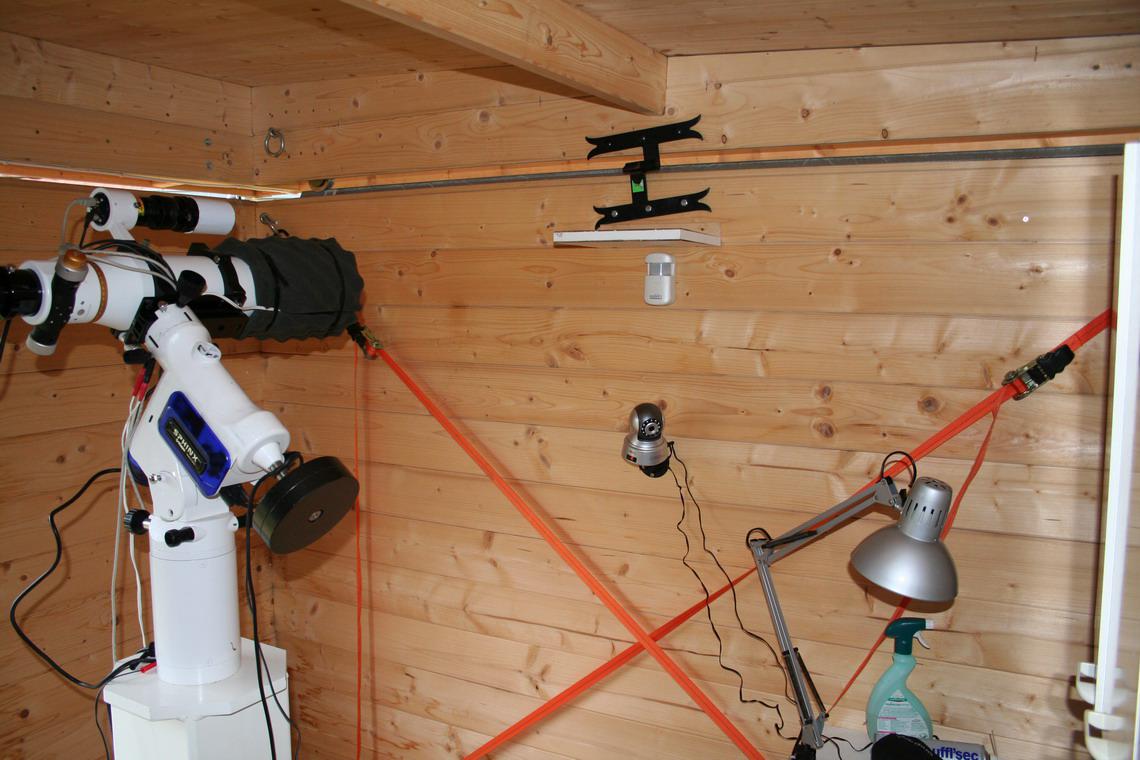

Situation fermé pendant l'exploitation

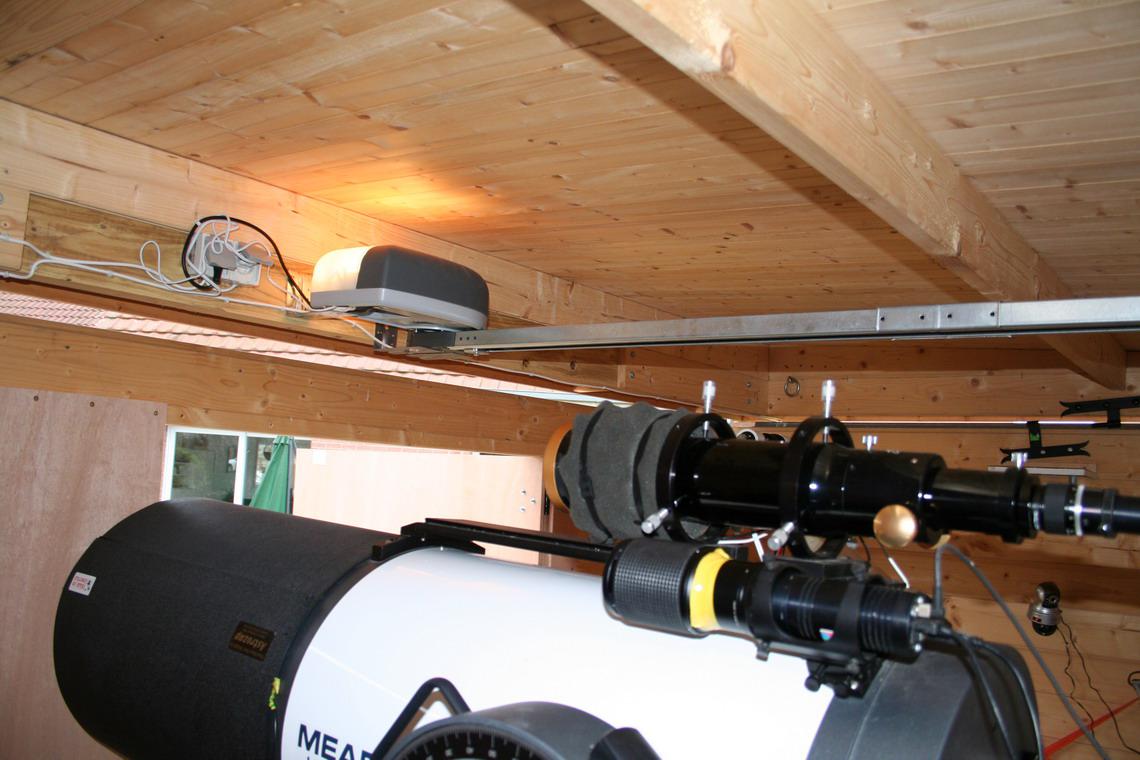

Situation à l'ouverture



Ensuite en cas de fermeture prolongé pour vacance et en cas d'avis de tempête ou d'orage, il possible de mettre des sangles attachées aux anneaux de la toiture et aux fondations. L'abri étant simplement posé sur ses fondations, c'est l'ensemble qui pourrait basculer.

Modifié 30 novembre 2011 par etmo

[PierreDesvaux]

J'ai vu un jour où une "tornade" passait (ces phénomènes sont nouveaux par chez nous), l'abris de jardin totalement exploser (pourtant avec un toit fixe), et les morceaux se sont retrouvés à une cinquantaine de mètres.



Je conseille donc de faire une structure très solide.... Les fixations du toit doivent être elle-même fixées solidement, et dans des éléments les plus solides de la structure.



Un chainage (autour du toit), et fixés en terre peut ne pas être de trop...



Ah, une chose: il est préférable de ne pas placer les pignons (la partie en triangle), face au vent. En tout cas, c'est comme cela que l'on fait au Japon, contre les typhons.

[etmo]

Si tu calcules et tu renforces éventuellement pour tenir aux neiges et vents extrêmes de la région c'est déjà bien.

Prendre en compte les tornades c'est faire un blockhaus, il n'y que les structures épaisses en béton sans fenêtre qui peuvent résister. Les autres, si elles ne sont pas arrachées elles sont transpercées par de simple débris de bois et ferraille.

[jerryaxe]

Merci a tous



Pour info, n'etant pas encore dans une zone a risque, la fabrication en dur est ecartee ...:-)

Maintenant, le systeme de verrouillage presente sur la photo de etmo + certains renforcements de la structure devrait me permettre de dormir tranquille.



Merci a tous



Jerry

[christiand]

Bonjour







Prendre en compte les tornades c'est faire un blockhaus, il n'y que les structures épaisses en béton sans fenêtre qui peuvent résister. Les autres, si elles ne sont pas arrachées elles sont transpercées par de simple débris de bois et ferraille.



Effectivement, certains cas sont imparables. Je pense qu'au dela de 140 ou 150 km/h l'abri en bois dégage dans sa totalité, même bien arimé. Faut considérer la pression exercée sur les parois. Cela doit pouvoir se calculer.



Quant aux tornades, heureusement isolées, sont encore plus destructrices, les vents pouvant localement passer les 160 ou 180 km/h dans nos régions Métropolitaines. Dans ce cas faut un abris souterrain...et on ne pense plus à l'astro

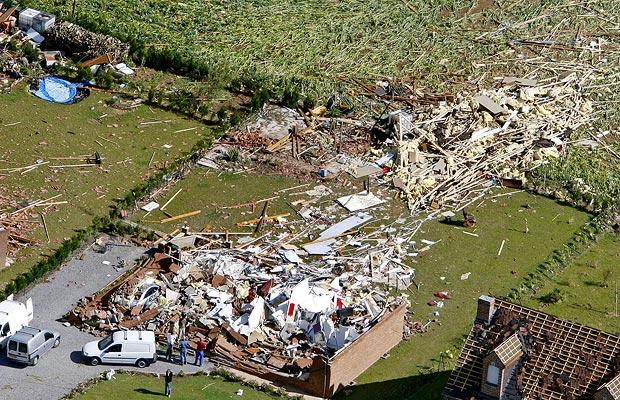

Celle d'Haumont, maison rasée au niveau des fondations :













Christian

[etmo]

Pour info les documents permettant de dimensionner ton abri.



http://am2fast4u.free.fr/donnees/Archives%20GC4/GC4/neige%20et%20vent.pdf



Attention les petits chalets en bois sont souvent sous dimensionner pour la neige et le vent. J'ai depuis renforcé mon toit avant de l'installer sur Sirene. Les photos datent un peu.



Si tu éprouves des difficultés sur ce dimensionnement poste quelques plans de ton projet. Il faut faire des calculs de vérification si le vent souffle régulièrement à 130km.



Tu te situes ou sur la carte NV65?

Site exposé ou normal?

Modifié 2 décembre 2011 par etmo

[BipBip Boréalis]

Bonjour tout le Monde,



voici donc les photos des verrous du toit roulant.

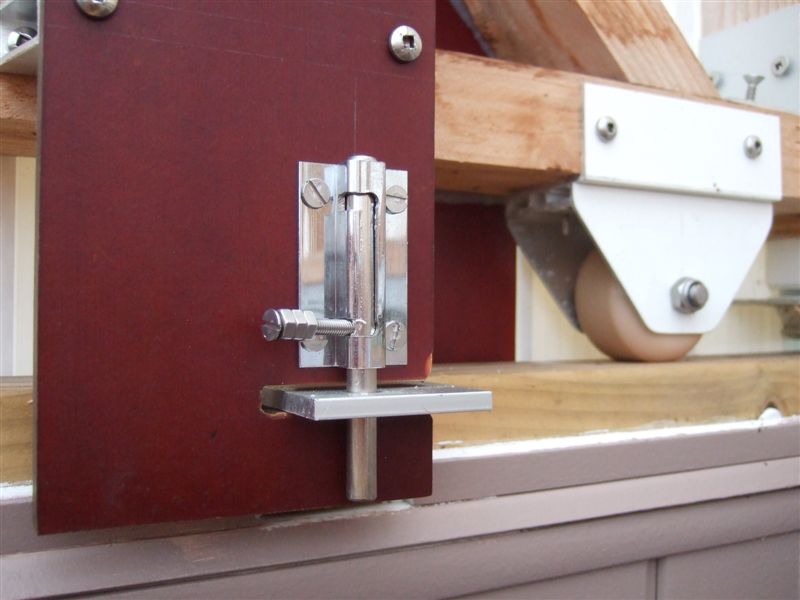

Deux comme celui-ci à l'avant, fermé

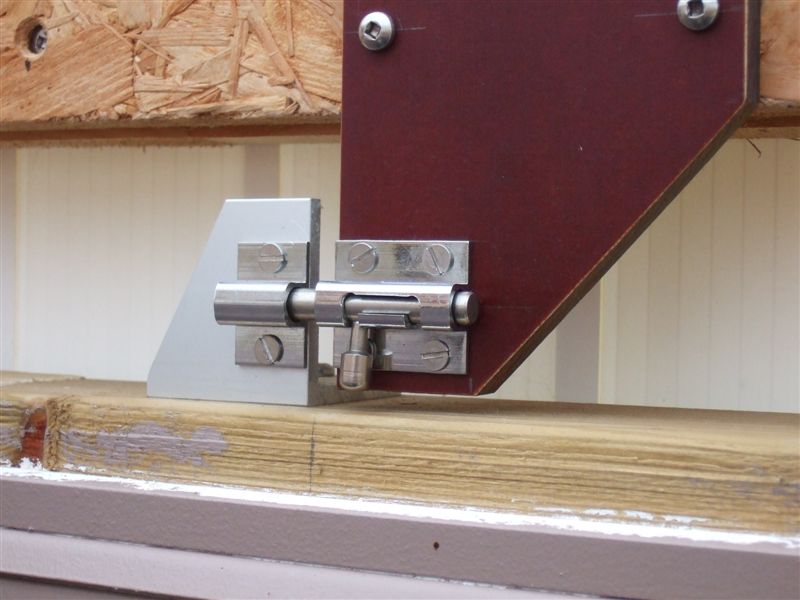

Deux comme celui-là à l'arrière, fermé

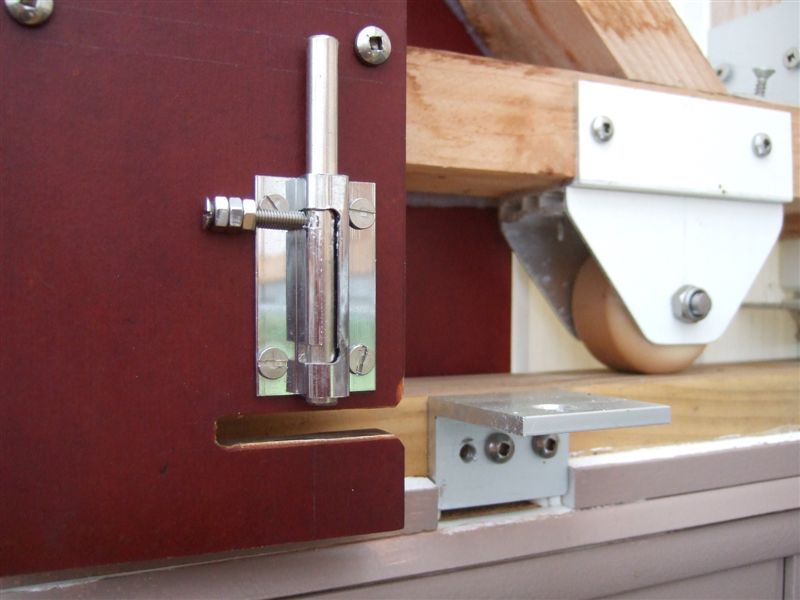

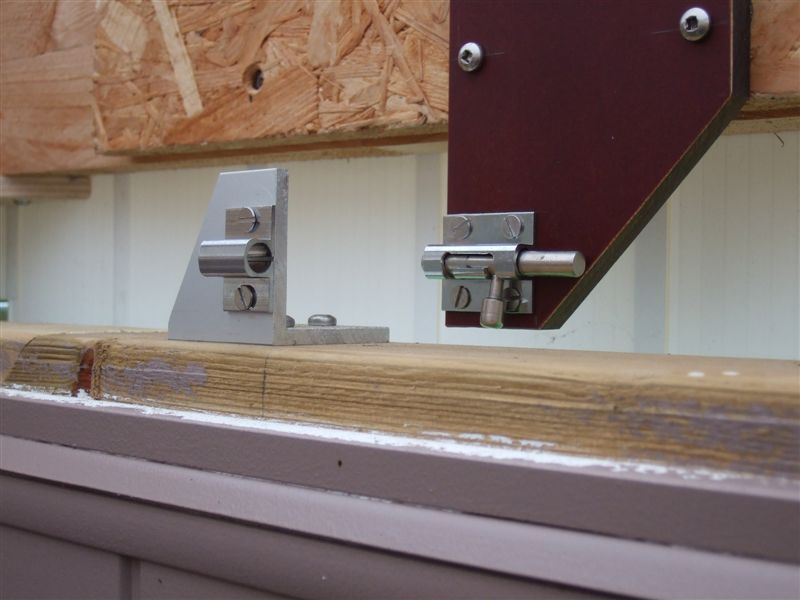

Les mêmes ouverts



En place depuis un an : ça ne bronche pas! Et pourtant, elle en a pris des claques la Tournicot'Home! C'est que, certains jours, ça décoiffe dans le pays!



Bip²

[jerryaxe]

Merci Bip bip
