Platine eq6 pour pied colonne

[la motrosse]

Voici quelques photos de la platine de support pour poser la monture Orion atlas ( eq6 ) sur un futur pied colonne









Les deux éléments ont été réalisés dans des plaques d'alu de 20mm d'épaisseur!

Les pièces ont été découpées a l'aide de la machine a découpe jet d'eau du boulot

Les trois vis de réglages sont en M8 et la vis centrale en M12 et le tout sera supporté par trois tiges filetées M16 celées dans le béton du pied béton



Pour ceux qui cherche un fichier afin de réaliser les pièces sur des machines outil voici le fichier DXF:

Voir le Fichier : bride.dxf

Jean François.

[galaga]

super et en plus réglable. Je garde le lien des fois que....



A++

[la motrosse]

Merci Galaga, je vous mets les plans cotés dés que possible

JE viens de découvrir un logiciel gratuit pour lire les fichiers DWG (autocad)et DXF,

voici le lien : http://usa.autodesk.com/adsk/servlet/pc/index?siteID=123112&id=9078813

JF.

[la motrosse]

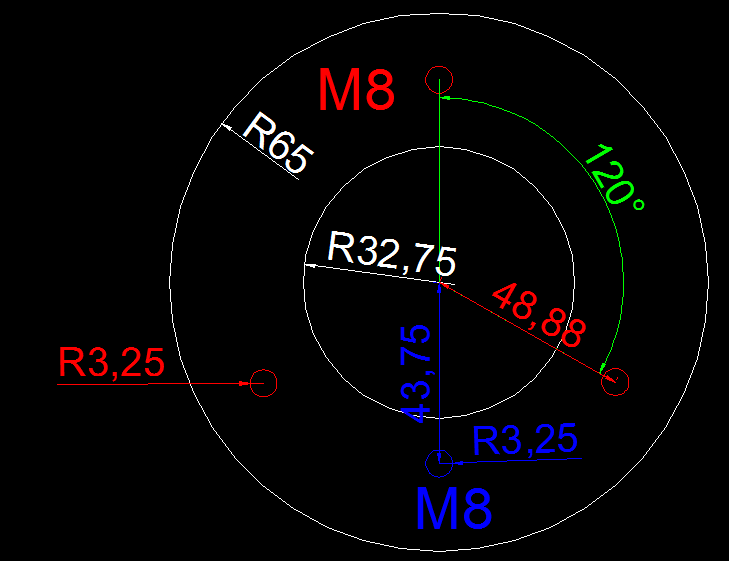

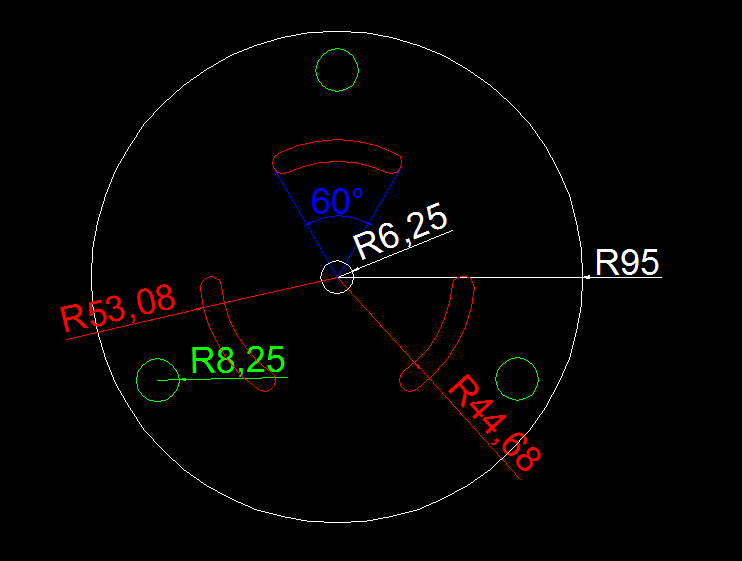

Voici quelques cotes pour ceux que cela intéresse



Voila, Jespère que ce sera utile à quelques un

Jean François.

[Captain Flam]

exactement ce que je recherche



combien si tu en fabrique une pour moi ?



Fab

[syncopatte]

Moi itou!



Patte.

[la motrosse]

Désolés, je ne peux pas avoir accès a la jet d'eau comme je le désire



c'est une faveur que mon entreprise ma fait en me fournissant la matière et l'usinage !

J'ai réussi à en faire deux exemplaires , dont un pour un ami, j'aurais aimé vous rendre service .

Jean François.

[syncopatte]

Pas de soucis, une solution Mac-Gyver ici, avec un disque de frein d'une 205:



http://www.webastro.net/forum/showthread.php?t=93100



Patte.

[cedsir]

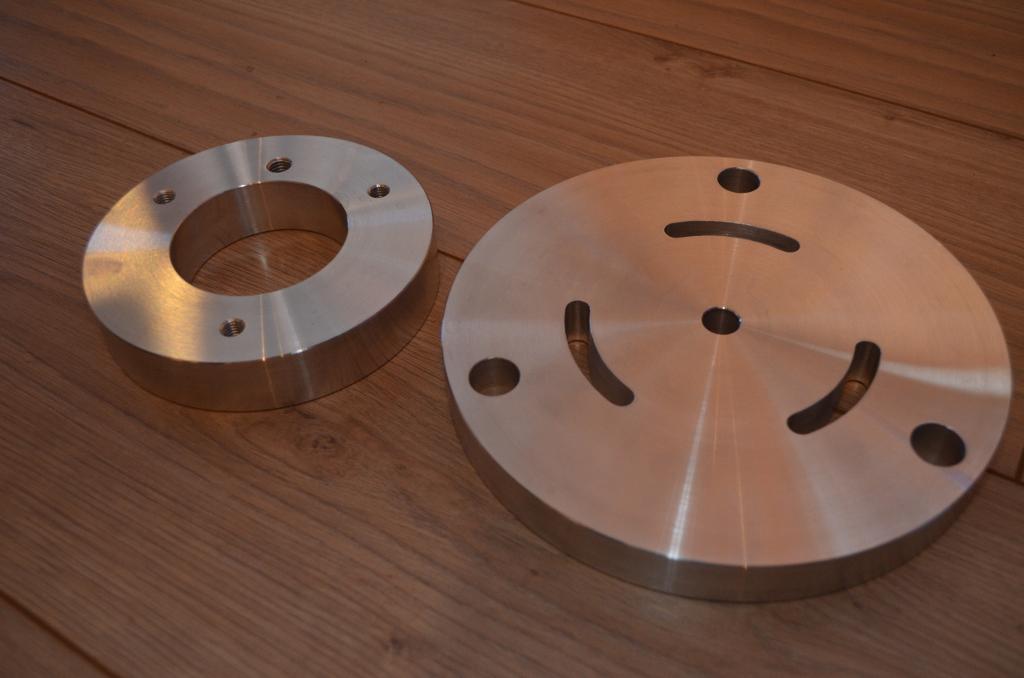

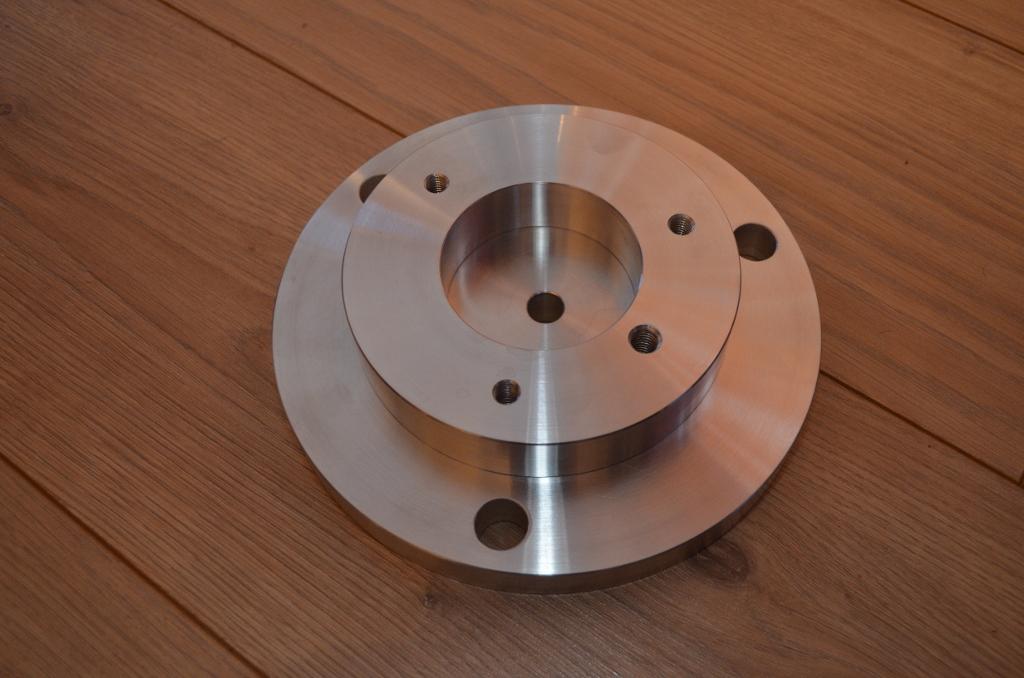

Et voici donc la mienne

Pas en jet d'eau, en usinage.









Cédric

[galaga]

Très joli !

Tu l'as usiné toi même ?

Ludo.

[cedsir]

Très joli !

Tu l'as usiné toi même ?

Ludo.



Oui oui, c'est du fait maison

[galaga]

Bravo !

[Captain Flam]

Et voici donc la mienne

Pas en jet d'eau, en usinage.









Cédric



Superbe platine





Fab

[achille11]

Oui oui, c'est du fait maison



dis donc, une réglable....

[cedsir]

dis donc, une réglable....



C'est pour la même monture que toi ??

[cedsir]

Superbe platine





Fab



Merci

[cedsir]

Bravo !



Merci



Surtout du mérite pour celui qui a fait le plan , pour le reste c'est mon boulot !

[achille11]

C'est pour la même monture que toi ??



oui il est possible de la recouper et de faire les 3 trous haricots sur la partie inférieure, et les 3 trous filetés sur la partie supérieure.



mais ca doit aller comme ca, ca évite encore des sources de décalage.

Modifié 10 février 2013 par achille11

[LGT150]

Belle réalisation , es-tu sur que trois tiges filetées M16 celées dans le béton du pied ce soit suffisant pour limiter les vibrations dans certaines positions , et en limite de poids de la monture ?

[cedsir]

Belle réalisation , es-tu sur que trois tiges filetées M16 celées dans le béton du pied ce soit suffisant pour limiter les vibrations dans certaines positions , et en limite de poids de la monture ?



Visiblement pas mal de gens font ça, donc je laisserai la réponse aux gens expérimentés! ;-)



Cedric
