Un 350D peltier maison

[Twix64]

Hello les astram ! Je vous présente mon projet sur lequel je planche depuis 5 mois (il dormait dans les placards pendant un moment faute de temps…) Mais maintenant le projet commence à voir le bout du tunnel.

A la base c’était un défi personnel qui est parti de ce site sur les APN avec modification peltier : http://www.centralds.net/en/products-x.htm



Ainsi que de nombreux site d’amateur qui rajoute un peltier sur leur 350D pour l’astro.





Je me suis dit pourquoi pas moi ! Donc voila la modif, A base de plaque de cuivre, de ventilo et de radiateur d’ordi portable. Beaucoup de boulot, d’ajustages et de tests..

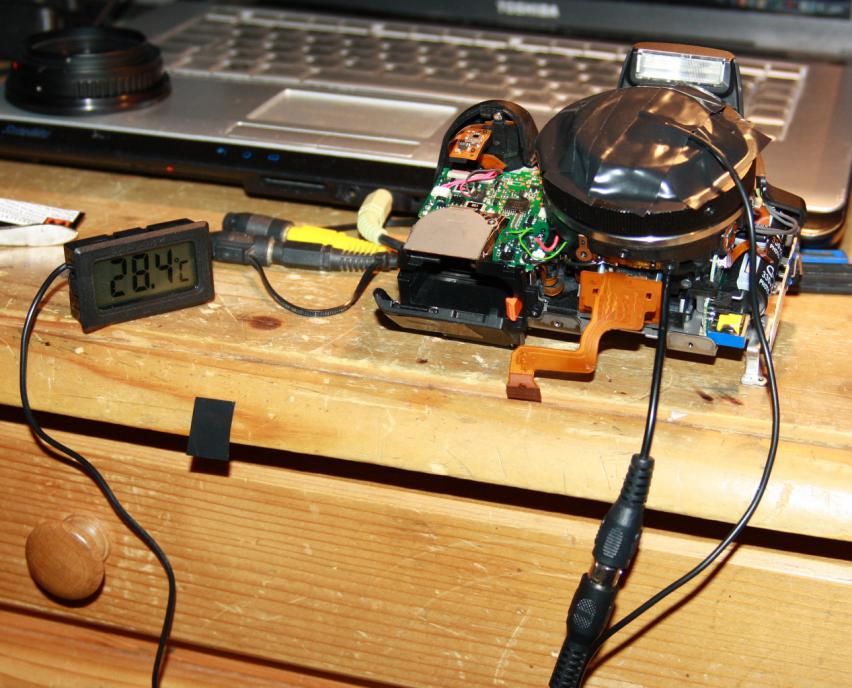

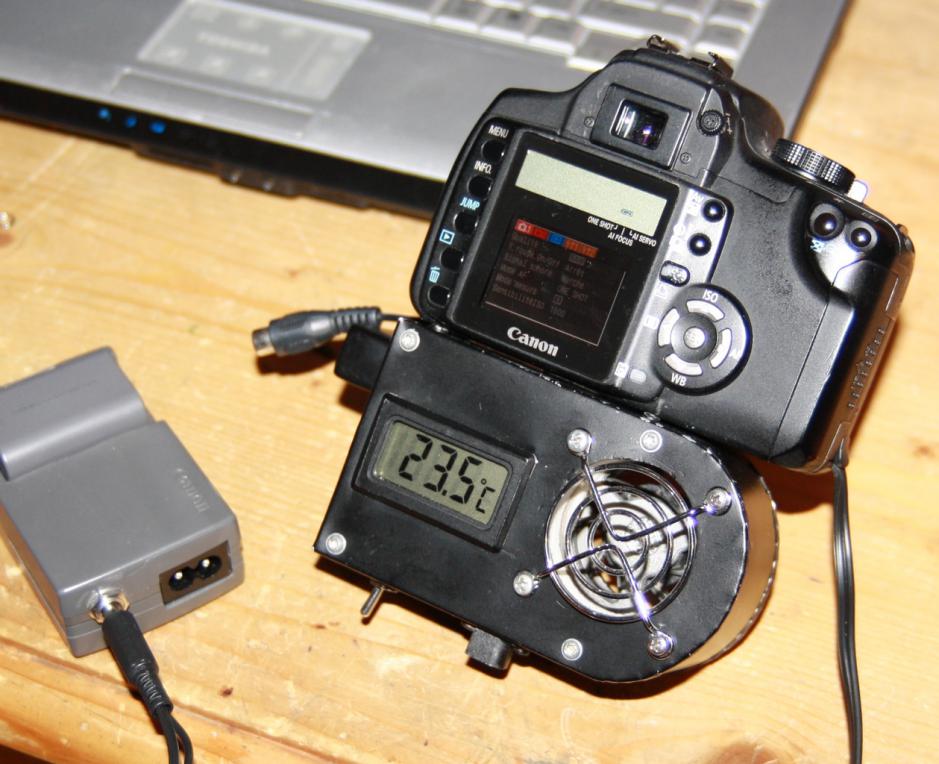

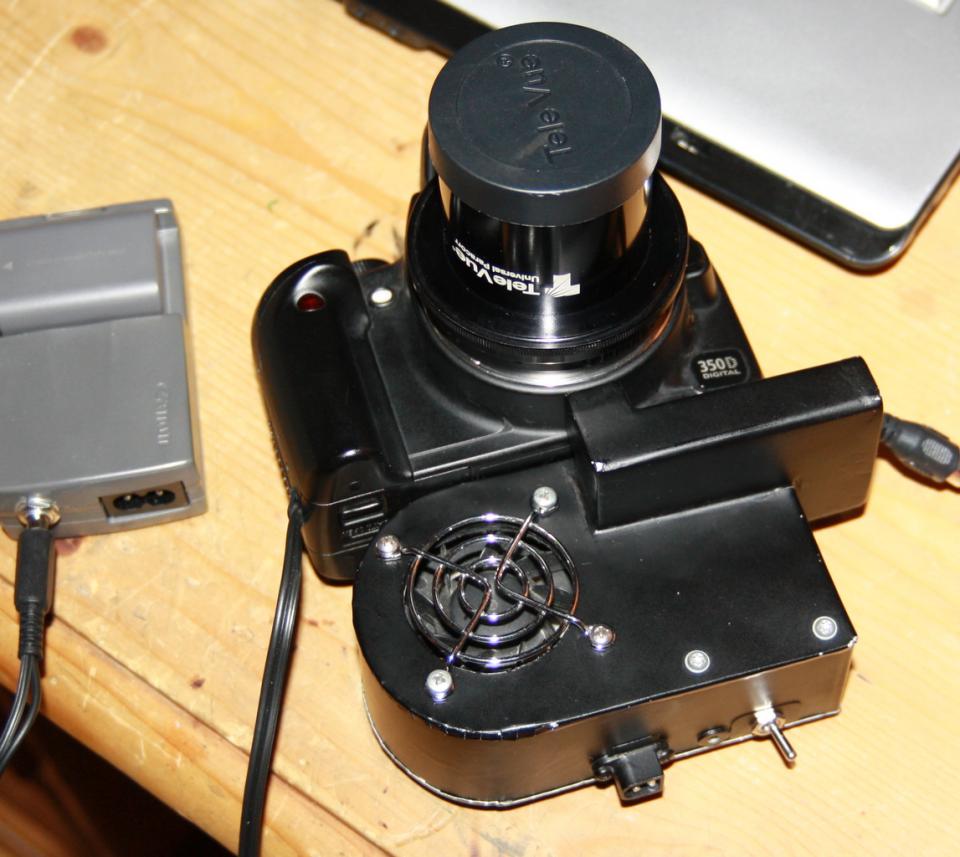

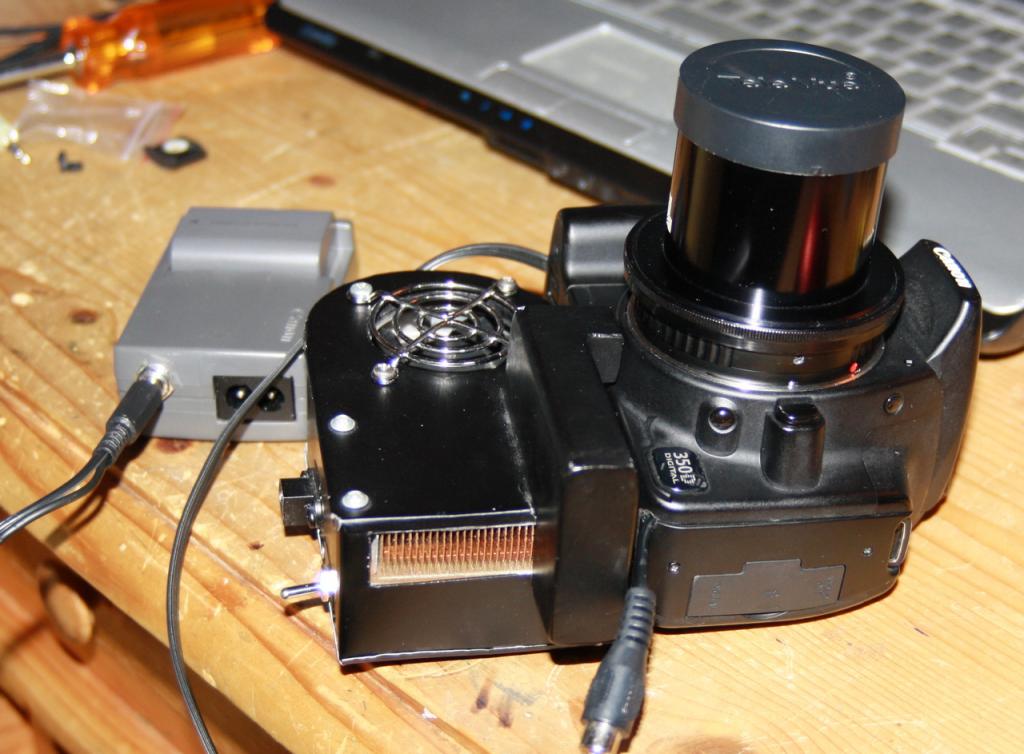

Voila les photos de la bête dont je ne suis pas peu fier





Et les résultats dans tout ça ? -23deg par rapport à l’air ambiant

Pas de problème de buée grâce à un système de fil résistifs maison et de recyclage d’air chaud du peltier.

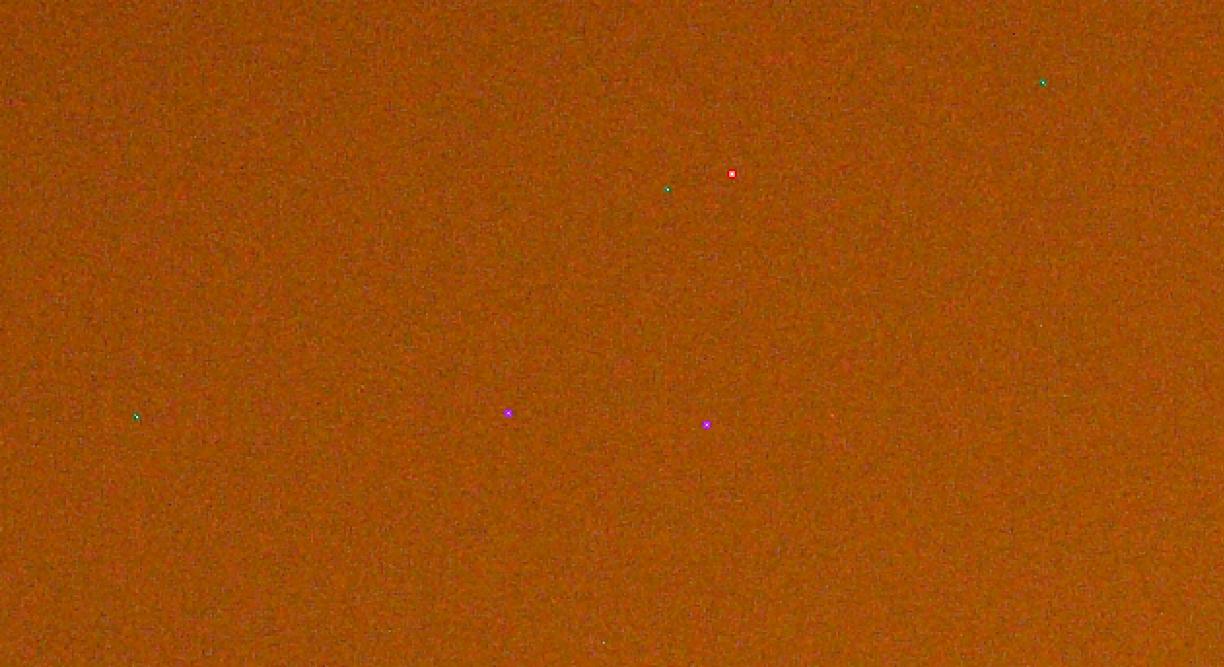

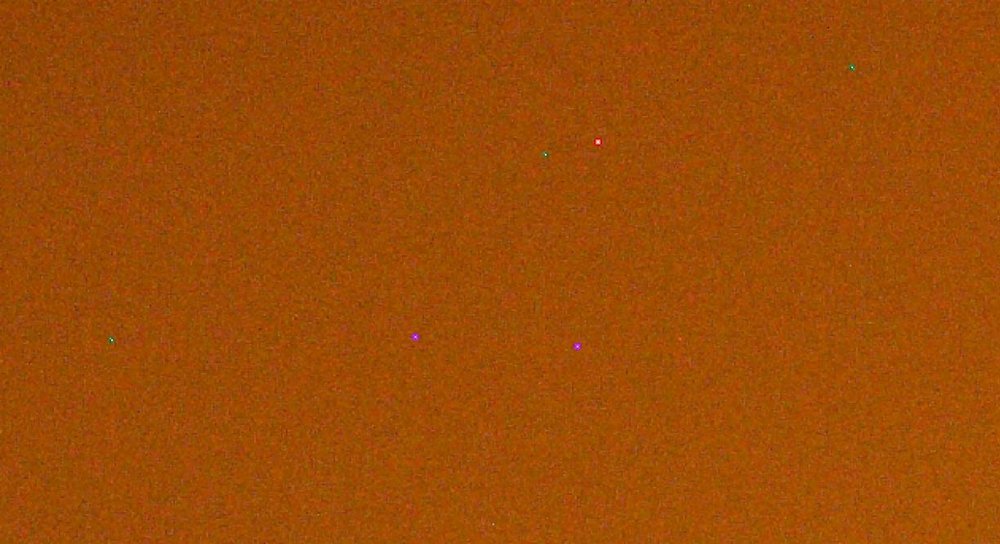

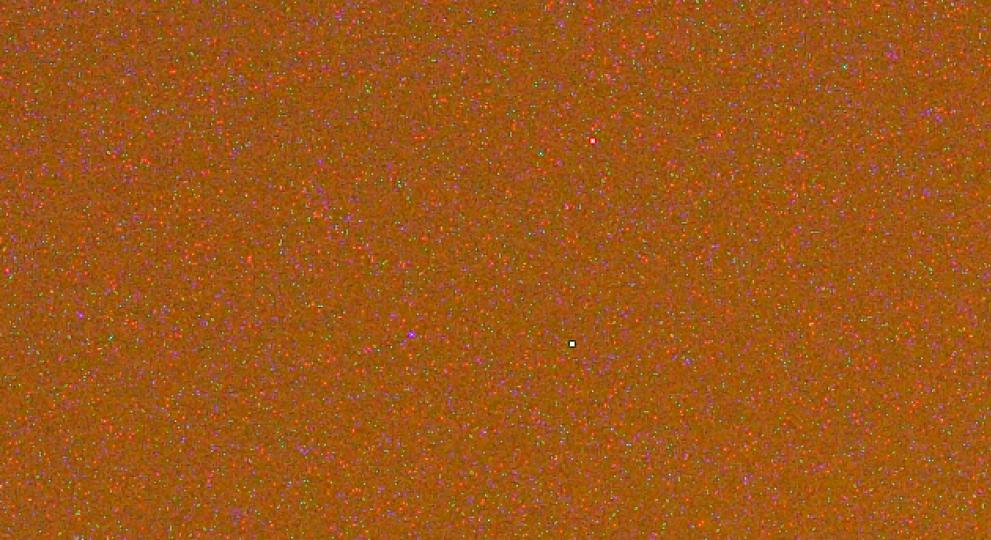

Et enfin une comparaison de 2 dark de 5mn à 1600 iso



Voila c'est surtout pour le fun cette modif mais j'ai pris beaucoup de plaisir à le faire!



et j'ai pleins de photos de la fabrication pour ceux que ça intéresse

[sebastien95]

Bonsoir,



Félicitation pour le travail, le design et le résultat significatif : c'est impressionnant!

As tu calculé le prix de revient et le prix auquel tu pourrais le commercialiser?

@+

Sébastien

[Twix64]

Merci beaucoup ! La commercialisation n'est pas au programme mais le prix de revient est assez faible pour un prototype, le peltier bien sur, la plaque de cuivre ( le plus cher ) le reste c'est de la récup et de la bidouille. Mais la manip comporte des risques, j'ai cramé un fusible de la carte d'alim, mais grâce à astroghost françois (que je remercie au passage ) il est de nouveau opérationnel

[sebastien95]

As tu une idée de la consommation électrique?

Perso si tu fais un proto2, je suis preneur :-)

[zeubeu]

Pas mal la manip :-)

Il te reste plus qu'à rajouter un capteur de guidage à coté du capteur du 350D et ça serait le top !!

[Twix64]

Oui j'ai vu ça sur ton site ! super ton bricolage, malheureusement je n'ai plus la place de mettre un prisme !

La conso est d'environ 4 ampères mais avec quelques optimisations je pense qu'il est possible de prendre un peltier moins gourmand

Modifié 19 décembre 2011 par Twix64

[Franck34]

Tu devrais te faire une webpage pour mettre toutes tes photos et les commentaires qui vont bien.

Superbe boulot !



Pas de givre sur le capteur ? je n'ai pas compris le coup du "grâce à un système de fil résistifs maison et de recyclage d’air chaud du peltier"

[jmarc]

Bravo bien réalisé

[Twix64]

Pour jmarc : Merci beaucoup !



Pour franck34 : Non pas de givre ni de buée sur le capteur, pour cela j'ai soigné l’étanchéité du boitier, avec un sachet de déssicant à l'intérieur.

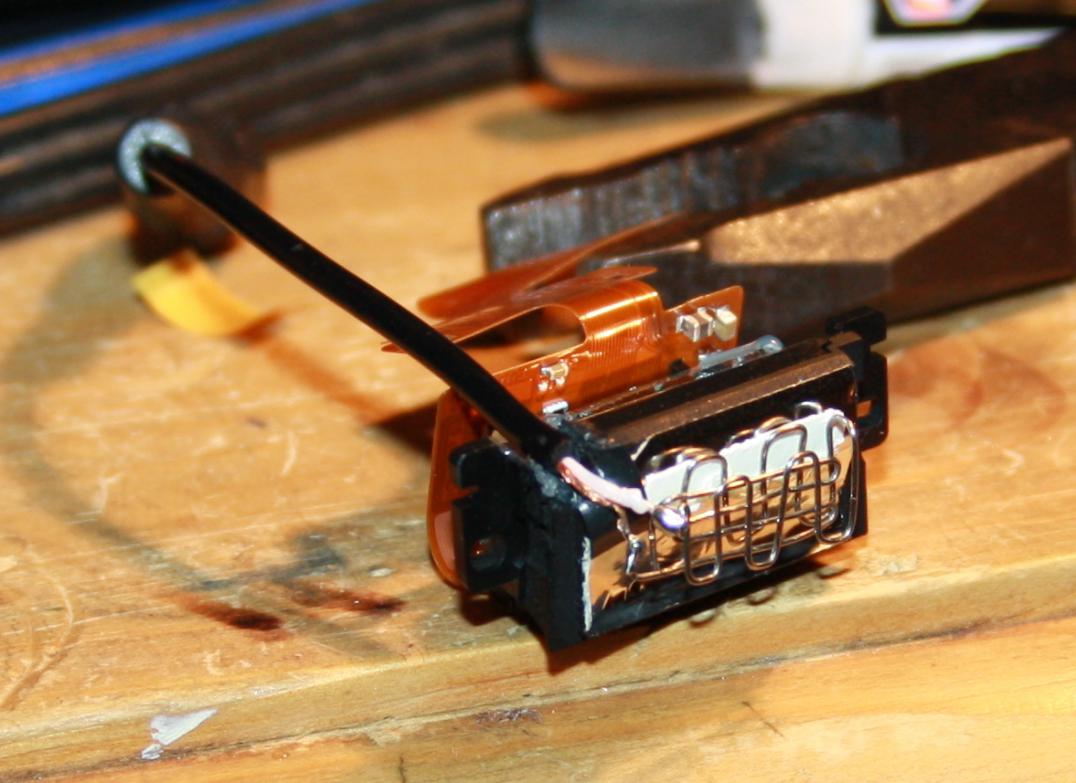

Pour le fil résistif j'ai opté pour une sorte de micro radiateur dans la chambre du miroir (Cf photos ) Il ne se voit pas sur les flat ( on voit seulement l'ombre du miroir relevé) Par contre l'autofocus est désactivé. Un morceau de couverture de survie empêche tout dégradation du plastique (même si ça ne chauffe pas beaucoup, juste ce qu'il faut )



Et enfin un tube récupère l'air chauffé par la face chaude du peltier et le souffle dans la chambre ( il faut que j'y installe un filtre )



Prochaine étape les test sur le terrain !

[David83]

Belle réalisation, bravo!

[Astroghost-Francois]

Excellent travail Benjamin , beaucoup de créativité.



Je serais intéresse pour voir la partie de refroidissement .

Si tu peux m'envoyer quelques images sur mon email astro.



L'air chaud risque de te provoquer de la turbulence devant le capteur , non ?

Je pense que ton système de résistance chauffante au niveau du Basis (Capteur autofocus) devrait suffire . En tout cas trés ingénieux , tu l'alimentes en combien ?



Ton pelletier est il régulé ?





François

[Twix64]

Pas de souci, ton email astro c'est celui de ton site ?

pour la turbulence c'est un peu ma crainte, en plus d'envoyer de la poussière sur le capteur.



Pour la résistance chauffante je l'alimente avec un contrôleur de résistance chauffante classique (un hacheur quoi) au niveau minimum cela suffit vu la faible longueur de fil résistif.



Le peltier n'est pas régulé mais si ce prototype s’avère viable, j'ai quelques autres idées pour le régulé sur un APN de type 1000D

[sebcostes]

Franchement, très jolie réalisation, admiratif je suis:wub:



Et vu les résultats sur les darks, ça valait le cout de se creuser les méninges:)

[CATLUC]

Bonjour

Beau bricolage chapeau.

Bonne journée.

Luc;)

[régulus2166]

j'ai pas tout compris mais le résultat a l'air efficace



moi aussi je serai interessé par les photos de ton bricolage

[uvgy]

salut a tu tester ce bijoux ?



sa donne quoi?

[Christophe.noel]

Superbe réalisation! Reste plus qu'à faire l'ampli-off

[Twix64]

Merci pour le compliment ! non j'ai un peu mis l'astro en stand by depuis un moment, mais d'ici peu il y aura bcp de test et de photo sur le forum

[Twix64]

Salut à tous ! le projet reprend vie, javais laisser l'astro de coter un moment mais là c'est le grand retour

La dernière modif en date de ce 350d est un de filtrage et refiltrage Baader. Et quelques tests de fonctionnement et de darks. Les tests sur le terrain suivront quand le ciel sera plus clément

[co26]

super ton systéme de refroidissement qui aurait bien servi cette année(canicule),on attend la suite!!

claude

[Captain Flam]

j'ai pleins de photos de la fabrication pour ceux que ça intéresse



excellente réalisation

Je suis intéressé par tes photos de la réalisation de ton peltier je suis en recherche de doc pour fabriquer le mien tes photos seraient les bien venu

Voici mon mail par MP



Fab

[david95]

c'est bcp de boulot bravo!
