Vis papillon pour miroir secondaire

[vivi7420]

.

Modifié 22 juin 2014 par vivi7420

[fiontus]

Ce sont des écrous papillon, pas des vis. (et une vis, pas visses).

Il faut mettre un écrou papillon sur un bout de tige filetée, et le souder dessus.



Autre option, utiliser du Loctite Freinfilet standard (bleu ou rouge) pour fixer les bouts de tige filetées dans le barillet, et utiliser des écrous papillons sur ces goujons improvisés.

Du coup la partie filetée ne bouge plus, c'est l'écrou qui s'approche ou recule pour collimater.

[vivi7420]

.

Modifié 22 juin 2014 par vivi7420

[sebcostes]

Juste un truc, quand tu bricoles ton secondaire, met ton scope à l'horizontale...

[vivi7420]

.

Modifié 22 juin 2014 par vivi7420

[fiontus]

Les écrous papillons eux, existent. On les appelle aussi écrous à oreilles.

[Yano213]

Salut, tiens comme par hasard j'ai fait la modif pas plus tard qu'hier sur mon dob 203, j'avais vu sur un blog une technique de mettre des rondelles éventails serré par un écrou, tout bêtement ! C'est ce que j'ai fait, et c'est super pour le réglage, on a plus l'impression que l'on va détérioré/percé le secondaire à chaque coup de clef, qui en plus sont vraiment pas précis du tout ! Avec ces 3 vis, c'est souple, fluide, parfait ! Ne pas oublié la grosse rondelle entre l’araignée et le secondaire



[Leimury]

J'aime bien les clefs allen.

Ca tient tout seul dans la vis, ça coute pas cher et ça ne s'abîme pas qu'on soit à 4mm ou à 20.

La vis H est en général dans un meilleur métal que les merdouilles à tête plate.



I love clef allen





C'est comme une vis manuelle avec poignée amovible



Bon ciel

[syncopatte]

Salut, tiens comme par hasard j'ai fait la modif pas plus tard qu'hier sur mon dob 203, j'avais vu sur un blog une technique de mettre des rondelles éventails serré par un écrou, tout bêtement ! C'est ce que j'ai fait, et c'est super pour le réglage, on a plus l'impression que l'on va détérioré/percé le secondaire à chaque coup de clef, qui en plus sont vraiment pas précis du tout ! Avec ces 3 vis, c'est souple, fluide, parfait ! Ne pas oublié la grosse rondelle entre l’araignée et le secondaire





Idem!





Et en plus, une vis de réglage reçoit un ressort:







Collimation deux points (doigts dans le nez)



Patte.

[vivi7420]

.

Modifié 22 juin 2014 par vivi7420

[Newbie Mais]

Vous pouvez aussi utiliser par exemple de la pâte Fimo afin de grossir la tête de vis.



Et il y a de quoi faire de zolies couleurs



Pierre

[Yano213]

Ah oui pas bête le coup du ressort sur un des 3 vis de réglages ... C'est comme le système des chercheurs donc encore plus simple à régler par la suite, voir même plus résistant dans le temps ?? (je veux dire garde le réglage plus longtemps)



Sinon j'ai retrouver dans mes favoris celui qui m'avait donner inspiration :



http://www.webastro.net/forum/showthread.php?t=23809



Et la, qui renvoie à se que dit Newbie Mais :



http://www.telescope-amateur.net/?/150-Construire-son-telescope/Ameliorer-la-collimation-d-une-araignee-Orion-Skywatcher

[vivi7420]

.

Modifié 22 juin 2014 par vivi7420

[Newbie Mais]



Déjà, la collim ne se fait pas tube à la verticale.

Ensuite, rien n'empêche de mettre une ficelle au tournevis.





Et de toutes façons, un tournevis sur le terrain, ce n'est pas pratique.

Tu as là toutes les possibilités de modifier ton truc facilement et très économiquement.





Pierre

[ZITO]

Salut Vivi

Je suis surpris que tu n'ai pas trouvé d'écrou papillon en magasin de bricolage , c'est plutôt répandu comme matériel , problème de diamètre peut-être ....



Et rigidifier l'araignée ? si la collimation bouge à chaque coup c'est qu'il y a un petit soucis non ?

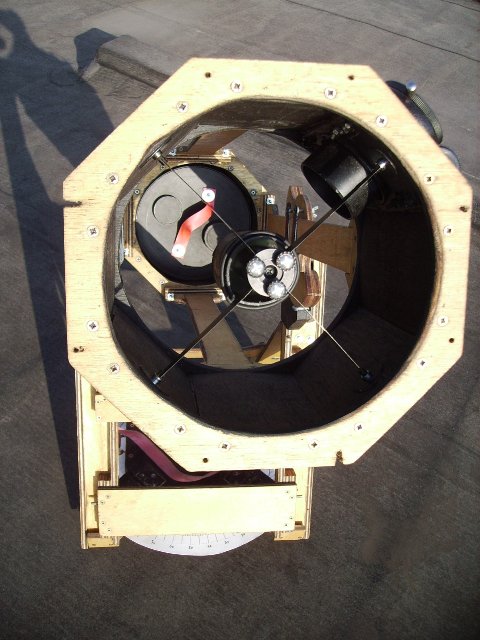

Mon secondaire ne bouge pas d'un poil ; et j'ai fait un système sans clef

Mais je ne me plains pas non plus !!

bon ciel
