Défiltrage : vos péripéties

[Fred_76]

Bonjour,



On lit souvent sur les forums des messages du genre : "ce soir je commence le défiltrage de mon APN".



Dès fois on lit quelques messages plus loin que l'opération a bien réussi, mais aussi parfois ... rien.



Alors je me pose la question : que vous est-il arrivé ? Avez vous réussi mais vous ne le dites pas ou bien avez vous échoué et vous n'osez pas le dire.



Question à ceux qui ont échoué : Le retour d'expérience est toujours bon et pour ne pas reproduire les erreurs est-ce que vous pourriez dire ce que vous avez fait ou pas fait pour que le défiltrage échoue ? Décrivez votre boitier, ce que vous vouliez faire...



Question à ceux qui ont réussi : Quel défiltrage avez vous effectué. Attention la terminologie est précise.

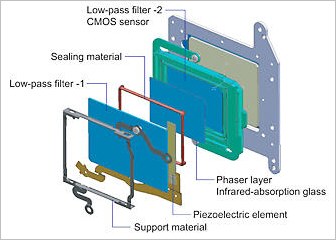

Il y a 2 filtres habituellement dans les 1000D/40D/400D/450D qui ressemblent à ce qu'il y a ci dessus. Le "Lowpass #1" est le premier filtre, il assure notamment l'antimoiré et l'antipoussière. Les deux autres sont collés en un seul filtre et absorbent l'infrarouge, entre autres choses.



Si on retire les deux filtres :

- sans les remplacer ou en remplaçant le #1 par un verre clair : défiltrage total

- en remplaçant le #2 par un filtre spécialisé : modification IR/UV (Baader...)



Si on ne retire que le #2 (donc en laissant le #1) :

- sans remplacer le #2 : défiltrage partiel

- en remplaçant le #2 par un filtre IR/UV : là c'est une mauvaise idée car les deux filtrent les IR et les UV et leurs effets se cumulent...





Question subsidiaire : arrivez vous à utiliser l'autofocus ou à faire la mise au point depuis l'oeilleton de visée ?



A vous de dire comment vous avez fait.



J'espère que ce topic aidera ceux qui veulent se lancer dans l'aventure.



A+



Fred

Modifié 13 janvier 2012 par Fred_76

[xanax]

a mon avis tu flippe et tu te tatte car on a déjà tous dit

le low pass representé en bleu et en réalité plutot transparent et ne bloque pas le ha donc autant le laissé, par contre tu reconnaitra bien l'ir cut qui lui est bien d'une teinte bleuté et collé sur le support plastoc représenté en vert, moi j'ai viré simplement l'ir cut, remis le low pass, l'af marche toujours en diurne mais ca c'est au petit bonheur la chance une fois remonté même mr galli ne le garantie pas, mais de toute façon je ne m'en sert plus en diurne car après avoir fait beaucoup de séance astro par tous les temps et parfois sans filtre anti pl ou au début sans mpcc ou correcteur de champs devant le capteur, il fini toujours par devenir crado, et ca ce vois beaucoup pour les photos diurne, alors qu'avec de bon flat pour l'astro on retire facilement le caca du capteur, si tu aime vraiment la photo au reflex, mieux vaut opté pour un second boitier qui morflera moins sur les conditions atmosphérique rude parfois des nuits d'astro, parfois dehors il gèle, ou il prend la rosé et les boitier xxd ou xxxd ou xxxxd ne sont pas 100% hermétique.

après la modif, sur les objectif grand champs qui ont le réglage de map a l'infini, la map n'est plus bien callé, là il te faut refiltré astrodon ou baader pour retrouvé l'epaisseur du filtre manquant.



lance toi, sinon je t'envoi Didou pour le défiltrage et là t'es mal barré rhihihihoho, j'espère qu'il vera pas ce message héhé (oui bon Didou a un peu foiré son défiltrage mais chuuuuut je ne t'es rien dit !!)

Modifié 12 janvier 2012 par xanax

[Fred_76]

Merci Xanax !



En lisant ce que dit C. Buil sur le 40D, et la doc Canon, j'en suis arrivé à la conclusion qu'il était préférable de virer les 2 filtres et au mieux de mettre un filtre en verre clair, sinon de ne rien mettre du tout. La protection du capteur et filtration IR/UV se fait alors soit avec un filtre clip, soit avec un filtre IR/UV monté devant un MPCC installé à demeure sur le boitier. Note que le filtre de devant bloque quand même 15-20% du signal Halpha (dixit C. Buil), c'est dommage de le laisser alors que les Ir Cut même de qualité moyenne font bien mieux.



Enfin, je ne flippe pas (enfin un peu qd même). J'écris en même temps un article sur le défiltrage (attention ce n'est pas un tuto pour défiltrer) c'est pourquoi j'ai besoin des retours d'expérience de ceux qui ont foiré leur défiltrage...



Didou est membre du même club que moi !!! Effectivement j'ai entendu dire dans les milieux autorisés qu'il aurait foiré son APN...



Fred

Modifié 12 janvier 2012 par Fred_76

[latrade24]

Bonjour,



Ben moi, je tente le truc demain samedi.

Opération envisagée : virer le filtre ir cut, remettre le low pass (comme xanax).

J'ai reçu l'appareil ce matin.

Je vous tiens au courant de la suite....

[Fred_76]

En ce qui me concerne, je vais commander un verre clair Astronomik MC pour remplacer le lowpass. Comme ça je pourrais si je le veux couvrir tout le spectre, vu que le lowpass coupe tout en dessous de 400 nm et au dessus de 700 nm. Je trouve dommage de démonter son APN pour le laisser bridé...



Après maintes lectures sur les forums, j'ai compilé ces conseils :

- marquer la face supérieure des connecteurs avec un feutre pour bien les remettre dans le bon sens (c'est apparemment une erreur classique pour le n° D)

- faire très attention à bien rebrancher les connecteurs D, E, F, G qui sont critiques pour le fonctionnement de l'appareil :

D) sert au miroir et à l'obturateur

E) sert au capteur (les photos passent dedans)

F) sert à l'alimentation

G) sert au bouton Marche/Arret et à la roue des programmes

- bien retirer la batterie quelques heures avant de défiltrer

- si Err 06 après modif, remettre le cable D dans le bon sens (ça arrive souvent apparemment)



Ouaiii Xanax, chui ptet anxieux, t'as raison



Je ne pense quand même pas aller jusqu'à cet extrême...



Anat's 450D Hyper-mod

C'est ce qui s'appelle mettre son APN dans une boite !!!



Bon courage pour ta modif !



Fred

Modifié 13 janvier 2012 par Fred_76

[Fred_76]

Latrade, tu en es où de ta modif ? J'ai fini la mienne en défiltrage total (tout est retiré, j'ai finalement pas mis de verre clair).



Les problèmes que j'ai rencontrés sont :

- étape n° 7 : le dos a été assez récalcitrant à sortir. Il était bloqué au niveau de la molette des programmes. Il est finalement venu d'un coup ce qui m'a surpris. On risque à cette étape d'endommager la nappe qui retient le dos à la carte mère. Le "carefully" de Gary Honis prend tout son sens.

- étape 14 : j'ai trouvé plus simple de dévisser le truc en fer plutôt que de le tordre, la vis se trouve sur le coté du boitier à gauche du connecteur USB

- étape 18 : inutile de retirer la plaque d'alu. On peut sauter cette étape qui ne sert à rien.

- étape 20 : comme le dit Gary Honis, la vis longue située au niveau du viseur est sous le capot. J'ai du percer un trou dans le plastique pour y accéder.

- étape 29 : malgré toutes mes précautions, le filtre #2 s'est cassé...

- étapes 41/42 : j'ai trouvé plus simple de revisser la carte (42) avant de remettre le connecteur blanc (41)

- étape 43 : la nappe I est particulièrement difficile à remettre. Il faut s'armer de patience. Je ne comprends pas comment certains arrivent à remettre la nappe D à l'envers (ça arrive souvent si on lit le groupe Yahoo DSLRModifications de Gary Honis).



Voir mon compte rendu de défiltrage sur le post initial de Latrade24.



http://www.webastro.net/forum/showthread.php?p=1297050#post1297050

[latrade24]

J'ai un souci. L'apn ne démarre pas ! Rien, aucun signe. changé la batterie. Pareil. Et le comble, c'est que je ne l'ai pas testé en le recevant par la poste. Donc, je suis dans le doute. Je ne comprends pas, j'ai rebranché les connecteurs 2 fois, toujours pareil. Je vais encore regarder de plus près.

Par contre j'ai fait un défiltrage partiel, j'ai laissé le 1er filtre.

Autre remarque, le verre que j'ai retiré (et cassé) ne fait que 0,7mm d'épaisseur.

Une question, le bout de plastoque blanc en haut de la carte, on enfile juste l'autre partie noire surlaquelle est fixé un bout de fil ?

[Fred_76]

Recommence la fixation des nappes. Fait bien attention à la I. Dans ton cas c'est plutôt la F (alim).



Vérifie aussi le connecteur blanc sous la carte mère en haut a droite (étape 41) il doit être enfoncé a fond.



Pour le truc noir dans le truc blanc, oui, GHonis dit qu'il suffit juste de bien les emboiter.



Fred

[latrade24]

Pour les connecteurs charnière, l'échancrure de la nappe doit elle coller au connecteur ? Pour moi, il y a à peu près 1 à 2mm d'espace. Quand tu enfiles la nappe, tu mets la charnière noire verticale ? y a t-il une butée quand tu enfiles la nappe ?

Merci d'avance.



Gros plan sur les nappes...

[latrade24]

Je n'arrive pas à enfoncer la nappe jusqu'à la butée (l'angle droit) comme vous pouvez le voir sur la photo. Est-ce normal ?

[latrade24]

Hihaaaaa !!!!!!!!!!

CA MARCHE !!!!!!

Cela venait des connecteurs qui n'étaient pas enfoncés à fond.

Essais perhaps tout à l'heure.

[latrade24]

Par contre, un tuto pour refaire la balance des blancs svp ?

[Fred_76]

C'est en page 90 du manuel.



A+



Fred

[latrade24]

Latrade, tu en es où de ta modif ? J'ai fini la mienne en défiltrage total (tout est retiré, j'ai finalement pas mis de verre clair).



Les problèmes que j'ai rencontrés sont :

- étape n° 7 : le dos a été assez récalcitrant à sortir. Il était bloqué au niveau de la molette des programmes. Il est finalement venu d'un coup ce qui m'a surpris. On risque à cette étape d'endommager la nappe qui retient le dos à la carte mère. Le "carefully" de Gary Honis prend tout son sens.

- étape 14 : j'ai trouvé plus simple de dévisser le truc en fer plutôt que de le tordre, la vis se trouve sur le coté du boitier à gauche du connecteur USB

- étape 18 : inutile de retirer la plaque d'alu. On peut sauter cette étape qui ne sert à rien.

- étape 20 : comme le dit Gary Honis, la vis longue située au niveau du viseur est sous le capot. J'ai du percer un trou dans le plastique pour y accéder.

- étape 29 : malgré toutes mes précautions, le filtre #2 s'est cassé...

- étapes 41/42 : j'ai trouvé plus simple de revisser la carte (42) avant de remettre le connecteur blanc (41)

- étape 43 : la nappe I est particulièrement difficile à remettre. Il faut s'armer de patience. Je ne comprends pas comment certains arrivent à remettre la nappe D à l'envers (ça arrive souvent si on lit le groupe Yahoo DSLRModifications de Gary Honis).



Pour compléter ton post :

- Utiliser des tournevis de qualité et de la taille conseillée.

- Après mes désagréments, je conseillerais de prendre une photo de l'appareil une fois le dos enlevé. cela m'aurait évité de galérer avec les connecteurs mal enfoncés.

- Je trouve que le démontage est facile. J'ai fait des enveloppes avec les vis à chaque étape. Très utile.

- J'ai fait comme toi un trou pour enlever cette vis.

- J'ai trouvé un peu galère le fait de sortir l'ensemble capteur.

- Le plus délicat pour moi a été de décoller le filtre passe bas 1 (ensemble piézo)

- J'ai cassé comme toi mais presque volontairement le filtre 2 puisque je ne mettais rien à la place. Bizarrement, il ne fait que 0,7mm d'épaisseur.



L'appareil étant dédié astro, je pense que toucher la balance des blancs ne sert en rien en mode RAW.

J'ai voulu faire un essai ce soir, mais brouillard. Partie remise...



Merci Fred_76 pour tes conseils et A+.

[latrade24]

La difficulté pour remonter les nappes H et G vient du fait qu'étant souples, elles s'incurvent légèrement et de ce fait ne rentrent pas à fond dans la partie fixe. En appuyant légèrement dessus avec un cure dent et à tâtons, on y arrive. Ces deux connecteurs ont été le souci pour moi.

J'ai laissé le premier filtre passe bas 1, par souci d'économie pour l'instant. Je ne souhaite pas investir actuellement dans des filtres amovibles.

Je trouve que ta solution, Fred_76, est effectivement la meilleure.



Bon ciel à tous

[Fred_76]

Hier soir, Tête du Cheval. Ya pas photo, ça change tout !

J'avais mis mon filtre CLS (et j'ai découvert qu'en fait c'est un CLS-CCD : bonne surprise, ça faisait un an qu'il était rangé dans sa boite, je ne me souvenais plus qu'il était aussi CCD).

Je vais me bricoler une sorte de Clip pour y caser le filtre #1 d'origine du boitier. C'est d'ailleurs étonnant que personne ne propose ça. C'est une idée à suggérer à Pierro-Astro.



Fred

[fabrice 76]

Bravo Fred,alors elle est ou la tête de cheval ? Tu ne publies pas ?

[Alarcon yves]

Hier soir, Tête du Cheval. Ya pas photo

Fred



Bravo Fred,alors elle est ou la tête de cheval ? Tu ne publies pas ?

Bonjour, bien non puisqu'il dit il y a pas photo .

Yves.

[latrade24]

Rectificatif : l'autofocus fonctionne normalement.

De plus, on peut faire la MAP à l'infini en manuel avec les télés que j'ai (canon) et la bague n'est pas en butée.

J'ai voulu faire comme Fred hier soir, mais grosse purée de brouillard.

Je retente une sortie ce soir.

[Fred_76]

Sur le 18-55 EF-S II (1:3.5-5.6) et avec un défiltrage total (sans verre Astronomik MC), pas possible de faire la MAP à l'infini en dessous de 25 mm environ. L'autofocus et la MAP au viseur ne donnent rien de bon. Il faut faire la MAP au Liveview.

[Fred_76]

Voici le cheval, sans prétention :





15/01/2012 : 23 x 2 min @ 400 ISO / EOS 1000D défiltré total + Filtre CLS-CCD

Skywatcher Newton 150/750 + MPCC sur EQ6 sans autoguidage



Ca manque de signal et l'image brute souffrait d'un énorme gradient causé par la Lune et un peu de brume dans le ciel (à ce moment le cheval commençait à être bien bas), sans compter la PL du Havre (d'où le CLS).



Mais par rapport à ce que j'avais fait dans des conditions similaires sans défiltrage (inmontrable tant c'est moche), le gain est énorme.



Fred

Modifié 15 janvier 2012 par Fred_76

[latrade24]

Vu les conditions dans lesquelles tu as fais ça, moi je trouve que c'est plutôt bien. J'ai l'impression que l'image est bruitée (?). Pourquoi tu poses pas plus longtemps en pose unitaire ?. Pourquoi pas 800 iso ? tu crois que le 1000D produirait trop de bruit ?

[Fred_76]

Je n'ai pas posé plus longtemps car pas d'autoguidage. Et pas plus de 400 ISO car le fond du ciel était très lumineux. Ca aurait fait grimper le bruit sans vraiment améliorer l'image... J'aurais fait la photo plus tôt (IC 434 plus haute et Lune pas encore levée), je me serais mis à 800 ISO.



Note qu'on avait une mise en station vraiment bonne car sur une pose de 10 minutes (pour le fun), les étoiles étaient juste ovales. Mais 2 min était vraiment le max. J'attends d'avoir fini ma SPC 900 pour faire de l'autoguidage.

[Fred_76]

Deux péripéties rapportées par des défiltreurs :

- en collant le filtre Baader avec trop de cyanoacrylate, de la vapeur de colle s'est déposée sur le verre du filtre et du capteur... film blanchâtre dans un coin. Pas glop.

- en collant le filtre Baader avec trop de colle et d'un doigt hasardeux a étalé la colle (silicone) sur le filtre... Ça ne se nettoie pas bien du tout !



Bref, attention avec la colle.



Fred
