Gros problème avec pic astro

[dranilc]

Frédéric, pour le potar.....mort...

Pour le test entre 7 et 8, j'avais fait une vérification avant de tout reprendre, et le valeur passait bien de 0v à 5v.



ça va trop vite....

[aragorn_strider]

Frédéric, pour le potar.....mort...



OK pour 7 et 8, ça me paraissait bizarre que ça ne fonctionne pas.



Pour le potar, je n'avais pas bien lu, si tu as une valeur infinie au lieu de zéro, effectivement, il est mort...C'est un moindre mal, si ce n'est que ça qui est endommagé, ce n'est pas un gros coût...



Par contre, tu disais avoir acheté le kit aux PA d'occasion, la personne ne s'en était donc pas servi (vu qu'il n'était pas monté) ?



Il arrive sur des intensités et/ou tensions élevées que des potar puissent se souder, mais dans ton cas, ça dépasse pas 5V, et le régulateur 7805 qui délivre 5V aurait cramé avant que le potar se soude...

Je pense que ton potar était déjà endommagé au départ, je ne vois pas trop comment il aurais pu être abîmé lors de tes tests ?



Il te reste à trouver un nouveau potar, maintenant...

Enfin bon, ça commence à venir malgré tout, petit à petit tout se règle, tant mieux pour toi...

Modifié 15 février 2012 par aragorn_strider

[Alarcon yves]

Si si on peut cramer le potar car celui-ci ce trouve branché directement sur le 0v et le 5V (à c'est deux extrémités).

Comme notre amis c'est planté la première fois dans le branchement de la raquette, je suis sur qu'il à branché la borne variable du potentiomètre sur le 5V ou le 0V, suivant la position du potentiomètre on met en court-circuit la tension d'alimentation, le courant peut monter à un 1A (limiter par le régulateur), c'est suffisant pour faire sauter la piste du potentiomètre.



Bref il est mort il faut le changer, une fois fait avant de brancher bien vérifier que la bornes qui varie (la centrale) soit sur le plot 2, surtout pas sur le plot 1 ou le 5 de la fiche db9.



ça explique la perte de communication avec l'ordi quand il a branché la raquette, mais sa explique pas la perte du port série par contre, peut être un condensateur du max232 qui c'est déchargé brusquement dans le port, quand le montage c'est trouvé en court-circuit ?.

Yves.

Modifié 15 février 2012 par Alarcon yves

[aragorn_strider]

je suis sur qu'il à branché la borne variable du potentiomètre sur le 5V ou le 0V, suivant la position du potentiomètre on met en court-circuit la tension d'alimentation, le courant peut monter à un 1A (limiter par le régulateur), c'est suffisant pour faire sauter la piste du potentiomètre.



Effectivement vu comme ça, tu dois avoir trouvé la bonne explication.



ça explique la perte de communication avec l'ordi quand il a branché la raquette, mais sa explique pas la perte du port série par contre, peut être un condensateur du max232 qui c'est déchargé brusquement dans le port, quand le montage c'est trouvé en court-circuit ?.

Yves.

Oui, ou via la masse commune entre le PC et le picastro et un des signaux RX/TX, peut-être y'a-t-il eu un appel de courant trop fort à cause du court-circuit, et cela a cramé le port RS232...



Bon, le tout c'est que Christian aie trouvé les pannes et les causes, il va pouvoir repartir du bon pied.



J'ai pas de monture équato, mais refaire de l'électronique après 17 ans et s'intéresser à des montages en kit, ça me donnerait presque envie de m'y remettre...



Comme quoi, l'astro mène à tout (quand je vois le travail de Fiontus sur ses montures perso, l'astronomie amateur c'est vraiment au carrefour de plein de domaines, science, bricolage, menuiserie, mécanique, électronique, informatique...) !

C'est presque un bon moyen pour faire découvrir à des enfants et des jeunes plein de domaines différents...

Modifié 16 février 2012 par aragorn_strider

[dranilc]

Bonjour à tous les deux,



Voici les dernières nouvelles du front:



TOUT MARCHE!!!!!!



Non, non, ce n'est pas une blague, tout fonctionne avec un nouveau potar:be:

Je dois dire que j'ai eu un moment de découragement, et, sans vous, je n'en serais pas venu à bout! Effectivement, j'ai acheté ce pic astro sur les PA. La personne avait monté les composants juste sur les deux cartes, et je dois dire que les soudures était parfaites. J'ai fait le reste, donc pas grand chose, et pourtant, je me suis planté

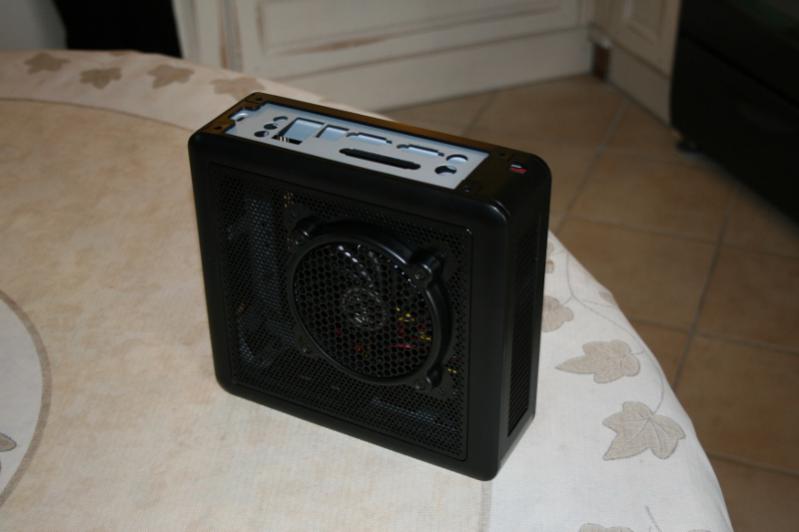

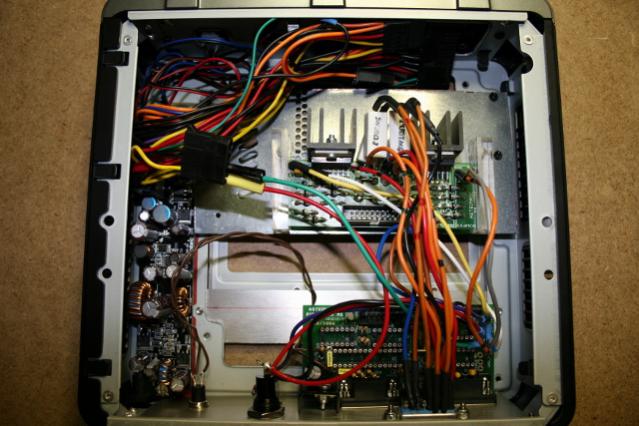

Je ferai un post pour montrer le montage dans un mini boitier PC, il fait 21cm x21cm x6cm. Il est équipé d'un ventilateur de 10cm à vitesse variable.

Sinon, je n'ai plus de questions à vous poser .......enfin, juste une : peut on charger la dernière version logiciel pour le pic astro, sachant que le montage n'est pas la dernière mouture.

Peut être allez vous vous coucher un peu plus tôt ce soir;)



Christian.

[benjamindenantes]

Et bah voilà!

T'as plus qu'a profiter. A toi l'autoguidage et le goto sur quasiement toutes les montures.

L'année dernière j'étais dans le même cas que toi et depuis qu'il tourne; zéro soucis.

[aragorn_strider]

Voici les dernières nouvelles du front:

TOUT MARCHE!!!!!!

Non, non, ce n'est pas une blague, tout fonctionne avec un nouveau potar:be:



Comme quoi il ne faut jamais désespérer et tout arrive...

Encore ravi d'avoir pu t'aider un peu .



Sinon, je n'ai plus de questions à vous poser .......enfin, juste une : peut on charger la dernière version logiciel pour le pic astro, sachant que le montage n'est pas la dernière mouture.

Pour cette question, n'y connaissant vraiment rien en picastro, je vais laisser Yves ou quelqu'un d'autre y répondre .



Bonne soirée,

Frédéric

[dranilc]

Bonsoir Benj, je suis soulagé. Maintenant, je vais attaquer les supports des moteurs sur la GP. Il faut que je fasse les plans pour les réaliser en lexan. Tu as utilisé des poulies de 48 et 12, cela passe-t-il sans problème sur ta GP avec les MXL? Peut on envisager des 15, 60? Tu vois, j'ai encore des questions à poser....



Christian.

[Alarcon yves]

Bonjour, à voila une bonne nouvelle , pour ce qui est de la dernier version, tant quelle existe pour la fréquence de ton quatrz c'est ok.

Yves.

Modifié 16 février 2012 par Alarcon yves

[dranilc]

Merci pour ta réponse.



Christian

[CATLUC]

Bonjour

Chic une bonne nouvelle.

Ce post doit être mis de côté pour tous les Picastriens en cas de problème.

Les explications sont bien claires pour le dépannage.

Bravo à cette coopération.

Bonne journée.

Luc;)

PS : je me suis planté je pensais que c'était le PIC. Pour mon montage c'était lui.

[dranilc]

Bonjour Luc, on le doit à ces deux spécialistes, férus d'informatique et d'électronique et connaissant parfaitement le montage pic astro.



Christian.

[aragorn_strider]

...connaissant parfaitement le montage pic astro.



pour ma part pas du tout avant de lire ton appel à l'aide !



Mais il faut dire que les documentations sont en téléchargement libre sur le site d'Astrimage, et qu'en plus elles sont très bien faites (il y a le schéma électrique complet de toutes les cartes, les typons des circuits imprimés, etc...) donc même en ne connaissant pas le produit, si on s'y connaît en électronique/informatique, on peut comprendre aisément comment cela fonctionne.



Il faut donc surtout remercier Astrimage de la mise à disposition de toutes les informations.

La transparence est un gage de sérieux, je trouve (je fais pas de pub, je ne connaissais pas astrimage avant ).



Frédéric

Modifié 21 février 2012 par aragorn_strider
mot compte double

[benjamindenantes]

Bonsoir Benj, je suis soulagé. Maintenant, je vais attaquer les supports des moteurs sur la GP. Il faut que je fasse les plans pour les réaliser en lexan. Tu as utilisé des poulies de 48 et 12, cela passe-t-il sans problème sur ta GP avec les MXL? Peut on envisager des 15, 60? Tu vois, j'ai encore des questions à poser....



Christian.



A vrai dire j'en sais rien concernant les mxl.

J'ai actuellement du 12-48 hpc en type T dont j'étudie le remplacement par une solution plus pro et bien usinée.(problèmes de concentricitée)

Pour que ça passe avec la poulie de 48, j'ai dû usiner les flasques alors je doute que ça passe avec une 60.

Tu n'avais pas ouvert un post pour ce sujet là?

[dranilc]

A vrai dire j'en sais rien concernant les mxl.

J'ai actuellement du 12-48 hpc en type T dont j'étudie le remplacement par une solution plus pro et bien usinée.(problèmes de concentricitée)

Pour que ça passe avec la poulie de 48, j'ai dû usiner les flasques alors je doute que ça passe avec une 60.

Tu n'avais pas ouvert un post pour ce sujet là?



Non, je ne m'étais pas encore posé le problème. Attaquant les supports des moteurs, je commence à me poser la question. Je pense faire des gabarits aux cotes des différentes poulies envisageables afin de pouvoir les choisir.

Les supports sont quasiment terminés. Demain je pense avoir la réponse.



Frédéric, tu as tout à fait raison, on doit rendre hommage au site d'astrimage, ou l'on trouve une mine renseignement.

Modifié 18 février 2012 par dranilc
