gal NGC4565 au SC8" à F10 ... elle a de la 'tranche'...

[david.d]

Bonjour, à toutes et à tous,



Après la discrète M96 ,je me suis attardé sur une star du printemps : NGC4565 bien plus connue.



Elle est située à environ 40 millions d'années-lumière de la Terre, et mesure plus de 100 000 années-lumière de diamètre. On la trouve dans le Chevelure de Bérénice. Malgrès son accéssiblité à des petit télescope elle n'a pas été intégrée au catalogue de Messier, un oubli pensent certains.Elle a été recensée par William Herschel en 1785.



Comme je le disais hier dans le post sur M96 , je bénéficie maintenant d'un poste fixe dans un cabanon décapotable mais je suis toujours baigné dans la PL de Melun. J'ai imagé la 4565 sur deux nuits, beaucoup moins humides que pour M96 et le S/N s'en rescent de suite.

Pour le cadrage j'ai un sacré pot : pil poil centrée avec une étoile bien franche sur la SPC900 pour le guidage. Et quand je dis centrée c'est en plus sur la diagonale, parce que à 2m de focale elle rentre tout juste sur l'ICX285.



Le set up toujours le même :



MEADE SC 8"

EQ6 GOTO

Prise au foyer à 2000 mm

Autoguidage avec diviseur otptique et WebCam modifiée longue pose (logiciel d'autoguidage GuideMaster)

Camera CCD conception et réalisation perso à base de detecteur ICX285AL refroidie par peltier.

Soft d'acquisition réalisation perso.



Pour cette prise de vue :



Luminance avec un CLS : 26 poses de 600s

Rouge : 9 poses de 300s

Vert : 9 poses de 300s

Bleu : 9 poses de 300s







J'en ai une petite derniere de cette semaine à traiter ... je m'y mets ... elle sera bien moins spectaculaire que la 4565.



A bientôt



David

[gerard33]

Oh pinaize!!!

marche bien ce petit capteur ()!

tout est impeccable, c'est superbe

[pilou]

a ouais au cordeau ...heureusement que l'univers se dilate



belle prise



marche bien ta cam perso.. peux tu en dire plus sur cette réalisation?



Fred

[guinissa]

Salut David,

Oh pût..... !!!! Quelle image !!! Splendide

Amicalement

Guillaume

[vincent14]

Une bonne grosse claque ! :wub: qui fait du bien.



Magnifique.



vincent 14

[lucienne]

Trop super ! Excellent !



C'est pas trop galère de trouver une étoile guide avec le diviseur optique sur SC 8" ?

[wilexpel]

C'est incroyable la résolution que tu atteins, c'est... FANTASTIQUE !

[marco]

joli joli.



Marc

[j_pbeausoleil 06]

Excellent,bravo.



Jean-Pierre

[christiand]

Salut David



Bien réussie cette 4565, avec la focale ya pas; ça paie sous le ciel urbain de Melun



Ton traitement est bien meilleur... merci pour le coté frenchie





Christian

[Locus]

Superbe impression de relief... Bravo!

[Franck34]

Bravo pour les détails !

[Gribol]

A cette résolution c'est superbe, bravo !

Tu as quoi comme valeur de FWHM sur la luminance ?



Marc

[david.d]

Merci beaucoup à tous pour vos commentaires....



Marc, pour la FWHM je suis légèrement supérieur à 1.9 en moyenne sur les brutes. C'est vraiment pas mal, mais pas si rare que cela dans le coin. Le ciel est vraiment très stable, je suis coincé entre Melun, la Seine et en lisière du début de la Foret de Fontainebleau, tout cela stabilise l'atmosphère, dommage pour cette PL omniprésente.



David

[david.d]

Lucienne :

Au DO c'est sur que c'est du sport pour trouver une étoile, mais avec la Webcam modifiée LP et l'ensemble du train optique que je peux faire tourner au niveaux de la base du crayford je m'en sors tout le temps. Pour le cadrage, ce coup si c'était vraiment un bon coup de bol.

Modifié 17 mars 2012 par david.d

[mic.lf]

Quelle chance d'avoir un bon ciel !!!

Image parfaite !



Michel

[david.d]

Pilou :

J'ai conçu et fabriqué cette camera autour d'un détecteur ICX285AL. A la base je conçois des instruments (parties électronique et traitements) pour des manips scientifiques (et entre autres des cameras) donc j'avais quelques bases. Et puis au lieu de faire la monture ou le scope et bien je me suis attaqué à l'électronique.

Lorsque je me suis lancé (il y au moins 6 à 7 ans) dans la conception de cette camera, l'équivalent n'existait pas sur le marché ou bien à des prix exorbitants. Maintenant il existe pas mal de camera avec des perfs (annoncées et la je me méfie toujours) équivalentes.

Pour les specs : poses de 1/1000s à 1h avec un bruit de lecture total à 8e-, un gain à 1e-/ADU (Analog Digital Unit), temps de lecture en pleine résolution 1s. Mode basse résolution ( divisée par 4 ) avec poses de 1/2000s à 1/4s et rythme continu d'images à 4 images/s (idéal pour pointage et approche MAP).

Détecteur refroidi à -40°C et bruit thermique très réduit par désactivation de l'ampli interne de l'ICX285AL durant les poses dépassants 5s.

Le soft d'acquisition je l'ai écrit en C sous CVI.



Donc finalement rien d'extraordinaire par rapport à ce que l'on trouve sur le marché actuellement, c'est plus le fait de l'avoir 'pondue' soit même.

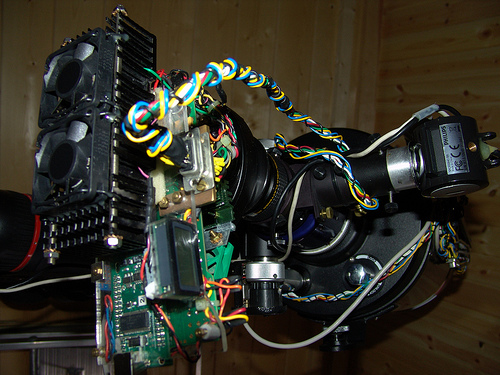

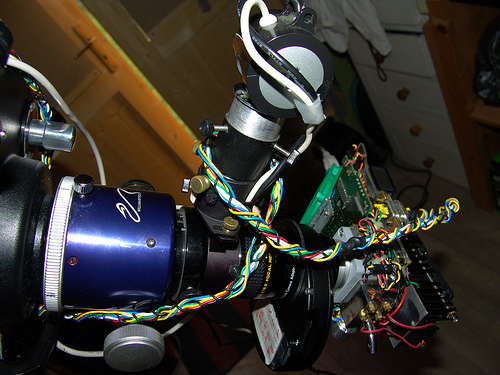

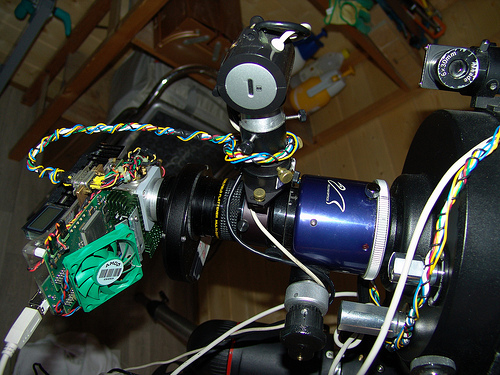

Quelques photos de la caméra montée avec le DO et la roue à Filtres au cul du crayford:









A bientot



David

[bradisback]

Ha ouais, quand même!!!!!

Bravo pour ce travail, j'admire!!!

[Gribol]

Le montage est impressionnant !



Tant qu'à choisir, j'échange mon ciel avec une PL limitée contre un ciel bien calme

Le Sud il fait souvent beau mais la turbulence est trop souvent l'invitée de dernière minute...



Marc

[david.d]

Merci Stef,



Marc, en effet quitte à choisir je préfère un ciel calme. L'avantage également dans le coin c'est l’absence de relief marqués sur de grandes distances, assurant d'éviter des flux turbulents de haute altitude (ce que tu dois avoir dans le Sud).



A bientôt



David

[jhohn]

il y en a qui se contentent de fabriquer des part buée (comme moi ) et d'autre des caméras CCD !

superbe travail surtout quand on voit les résultats bravo

[Papilain]

Bonsoir David;

Je me joins, bien sur, au concert de louanges bien méritées pour cette belle image, et suis ravi de te retrouver ici!!!



Alain.

[david.d]

Merci John.



Alain, merci pour ton commentaire, moi aussi je suis très content de prendre à nouveau du temps pour venir sur le forum et échanger avec vous tous.



A bientôt.



David

[jp-brahic]

Sacré usine à gaz!!!! en tout cas l'image est Magnifique!!!!!

[mourer1]

Salut david,



L'image de 4565 est impressionnante, quel détails ! c'est superbe.

Cela dit, les images de ta CCD sont également impressionnantes...même pas de boitier pour protéger l’électronique ?

Romain.

[david.d]

Merci JP et Romain pour les commentaires,



Romain, non pas de boitier , juste une plaque de plexi du coté exposé (surtout que le radiateur noir et les deux ventilos sont venus après lors du doublement de l'étage pelteir), de l'autre j'ai un ventilo et l'enceinte du détecteur. Je mets des boitiers lorsque l'environement et les contraintes EM (electro magnetique) l'imposent ou bien lorsque il faut protéger de poussières abrasives, conductrices ou bien projections d'eau. Sinon je m'évite la mise en boitier qui peut demander beaucoup de boulot, si c'est juste esthétique .



david

[Bison]

Wouah punaise... belle image (à F/D 10 en plus..elle manque de sortir du champ la bestiole)



et beau travail d'électronique..j'veux la même

[LGT150]

Du bon boulot David , c'est un excellent souvenir en ce qui me concerne , j'y avais passé beaucoup plus de temps , ma prochaine étape sera de passer à la focale de base du sc 8", et là tu me tentes .

[Astrild]

Bonsoir,

Je suis très très impressionné, autant par l’image de la galaxie qui est superbe, que par le montage de caméra, qui est … comment dire très .. R&D.

Bravo

[astromomo]

slt,



Du très lourd! le setup le fait bien d'ailleurs!



Moïse
