comme promis, je place ici le sujet.



"comment construire un dome d'environ 3 à 5m de diamètre permettant la projection (planétarium)"



oublions dans un premier temps le coté "rabajoie" des normes ERP pour s'intéresser à une réalisation à titre privée, moins contraignante



si vous avez des idées...

nopanic

nopanic

Posté
Posté

Le découpage d'une demie sphère en se basant sur la la projection de mercator. Je pense que les matériaux existent. Des polymères blancs réunis entre eux par un anneau.

Je ne sais pas exactement comment cela pourrait se réaliser concrètement. Mais le principe théorique fonctionne.

zemt

zemt

Posté
  • Auteur
Posté

ben..heu, c'est à dire que ce sont mes pages... :be:

je cherche à augmenter le nombre de solutions



Yves



cejy07

cejy07

Posté
Posté

C'est super, comme quoi tu es lu...;)

Mais pour l'instant, je n'ai pas d'autres idées que les tiennes:rolleyes:

Et maintenant que j'ai mis tes liens, sans le savoir, tous pourront

admirer tes oeuvres!!

Bonne continuation:be:

Fred_76

Fred_76

Posté
Posté (modifié)

Il y a aussi la configuration de style ballon de cuir, avec ses pièces pentagonales et carrées.



Le summum serait de trouver un moyen de fixer la toile sous la structure pour que les membrures ne se voient pas.



On pourrait aussi envisager de coudre une toile légèrement poreuse, et épousant une forme de coquille, de la tendre sur un cercle et d'aspirer derrière (avec un aspirateur ?) Elle se tendrait donc. La structure porteuse étanche serait entièrement derrière la toile, et rien ne serait visible coté spectateur. À réserver sur des petites structures de 1 à 2 m ?

Modifié par Fred_76
Captain Flam

Captain Flam

Posté
Posté
ben..heu, c'est à dire que ce sont mes pages... :be:

je cherche à augmenter le nombre de solutions



Yves



Excellent le planétarium en carton



super idée et en plus pas cher



Bravo



Fab

  • 2 années plus tard...
Fred_76

Fred_76

Posté
Posté

Bonjour



Je remonte ce sujet.



On est en train de penser à un planetarium pour le club. Cahier des charges :



3 m environ de dia

facilement transportable, installable, démontable



Donc nous nous orienterions vers un LSS, un de plus :D !



L'armature du dome ne pose pas trop de problème, avec des baguettes de champlat arrondi aux deux angles.



Par contre, quel tissu mettre ?



Il faut qu'il soit M1 (résistant au feu), pas trop lourd, bien réflechissant, pas trop froissable (on ne va pas le repasser tous les jours) et nettoyable facilement.



Bref, où trouver ça ?

Fred_76

Fred_76

Posté
Posté (modifié)

Certainement pas ! C'est pas du tout homologable pour recevoir du public. Il faut respecter quelques règles pour ne pas attirer les foudres :

- pas de murs fermés : le dôme sera donc placé devant le public, légèrement incliné pour donner une impression englobante

- tissu de classe M1 (non feu)



Ca exclu donc les chinoiseries.



Je m'oriente sur un dome démontable de ce genre :

http://yves.lhoumeau.pagesperso-orange.fr/astronomie/diffusion/animation/planetarium/3m/page3mA.htm



Et un truc spécial : le dome à poules !!!



salatin-dome11.jpg?w=500&h=375

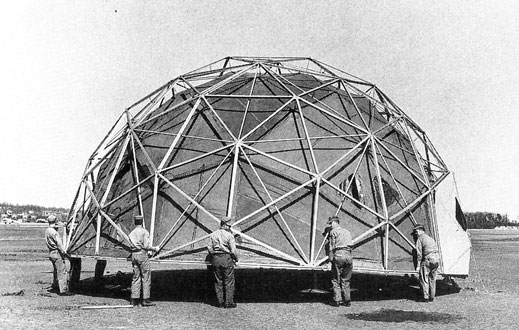

Dans le genre géodésique il y a ça :




Modifié par Fred_76
Fred_76

Fred_76

Posté
Posté (modifié)

Merci



Ces sites sont pratiques pour dimensionner son dôme, mais quid du choix du tissu ?

Modifié par Fred_76
BipBip Boréalis

BipBip Boréalis

Posté
Posté

Pour la toile, voir chez Dickson (la Rolls!...), gamme Orchestra, la plus light, mais est-elle M1?... ou Alto FR, M1 garanti, plus lourde...



Autre piste : le tissu à voile, genre toile à spi...(quid du classement M1?...)



Bip²

zemt

zemt

Posté
  • Auteur
Posté

coté homologation, je pense qu'on est dans un vide juridique complet, exactement comme celui des domes gonflables il n'y a pas si longtemps. le plus sage effectivement est d'utiliser des matériaux M1, même pour la structure. Replacer le bois par du plat alu laqué blanc par exemple. Après même avec ces préconisations, rien ne garantie que le dôme est théoriquement utilisable en public. Pour le savoir, il faut demander à son SDIS et la réponse pourra être variable selon les départements !



pour la toile, il faut un tissu complètement occultant

j'ai repéré ce tissu si j'avais à le refaire (note: mon dome de campagne est à usage privé, pour le public, nous avons un dôme gonflable homologué).



http://www.tissuscenique.com/fr/4700-coton-occultant-borgnol-m1/38-satin-molleton-occultant.html#

à mon avis le partern en faisceaux est plus judicieux. Mais les coutures en arrondis sont galère à faire. Sinon il existe un partern à base de triangles qui marche bien aussi

patern classique:

http://www.domerama.com/calculators/cover-pattern/



patern en triangles:

http://simplydifferently.org/Star_Dome

voir la section Canvas

et aussi

http://simplydifferently.org/Present/StarDome/stardome-canvas.png



j'ai aussi essayé avec une toile de parachute, ce fut un déastre !!

cejy07

cejy07

Posté
Posté

j'ai utilisé pour de la projection vidéo du tissu pour double rideau classé M1 acheté à

l'époque chez un soldeur "les artisans réunis". C'était pas très cher et en grande largeur

une face blanc mat aspect plastifié et l'autre tissu ne se froisse pas et un coup d'éponge pour le nettoyer .

J'en ai encore pour échantillons, mais beaucoup de marchands de tissus ont cet article

après trouver le meilleur prix ne doit pas pauser trop de recherche, Paris "marché st Pierre" .:)

Fred_76

Fred_76

Posté
Posté

Le deuxième sujet concerne les objectifs à utiliser pour le videoprojecteur. Il faut un fisheye. On en trouve de diverses qualités, j'ai relevé les suivants :



Opteka 6.5 mm

Peleng 8 mm

Samyang 8 mm



Yves Lhoumeau utilise le Peleng mais on le trouve moins facilement que les autres. Que valent les deux autres ?



A+



Fred

zemt

zemt

Posté
  • Auteur
Posté

Bonjour Fred,



j'ai testé le samyang et le peleng.



le samyang réalise une déformation stéréographique.

le peleng déforme de façon équidistante (= vraie fisheye)



d'autre part, le peleng utilise un champ 24x36 alors que le samyang est au format APSC



pour la projection type planétarium, il est fortement préférable de projeter de façon équidistante. Après ne pas oublier qu'il ne faut pas qu'un fisheye dans le LSS, mais qu'il faut aussi un objectif condenseur.

http://www.lss-planetariums.info/index.php?lang=fr&menu=projector&page=lss-bloc



et aussi

http://lss-planetarium.ovh.org/yves/?page_id=51



pour trouver le peleng

http://www.peleng8.com/

http://www.rugift.com/photocameras/peleng_fisheye_lens.htm

http://www.ebay.fr/itm/Fish-eye-Peleng-3-5-8AC-Lentille-Pour-Canon-EOS-5D-Note-II-/121280964152?pt=FR_IQ_PhotoVideo_Photo_Objectifs_Zooms&hash=item1c3ce8a638



et pleins d'autres...

Yves
