Modif simple et rapide de la carte Ecostep pour moteur PAP pour axe de déclinaison.

[CATLUC]

Bonjour

N'étant plus modo sur WA, malgré ce que certains peuvent penser et ceci me laissant maintenant pas mal de temps libre, je me suis remis au bricolage.



Comptant mettre mon nouveau XT 12 sur une monture équatoriale je décide de motoriser une vieille monture Vixen Saturn sur l'axe déclinaison.



Hésitant entre un moteur à courant continu et un moteur pas à pas, je surprend une carte Ecostep montée qui se cachait maladroitement sous un tas de fils et de papier. L'attrapant délicatement pour ne pas la traumatiser je décide de la remettre en fonctionnement. Le problème c'est qu'il faut deux inverseurs unipolaires pour la faire fonctionner.

Un pour la mise en marche et l'autre pour le sens de fonctionnement.

Bien sûr cela ne me convient pas car je voudrais faire les corrections de suivi avec un seul bouton à manipuler.



De plus les moteurs pas à pas consommant un maximum quand ils sont à l'arrêt cela choque ma fibre écolo ou radin je vous laisse choisir, mais surtout ça diminue fortement l'autonomie de la batterie.



Voila donc la solution à ces deux problèmes avec un composant que j'affectionne particulièrement c'est l'inverseur bipolaire MOM-OFF-MOM.

"MOM" ou "(ON)" voulant dire momentané.

Momentané voulant dire que lorsque on ne pousse plus sur l'interrupteur celui ci revient au milieu.

"Off" veut dire....coupé....rien.... repos.



Vous le trouverer par exemple chez Gotronic référence 8012A page 130 du catalogue 2012 (pub tout à fait gratuite) 2,30€ + FDP.



Un côté de l'inverseur va servir à choisir le sens de fonctionnement et l'autre va simplement alimenter la carte (je me suis branché à la sortie de la diode de protection) , qu'on demande une marche avant ou une marche arrière, l'interrupteur d'origine de mise en route est lui remplacé par un simple pontage.

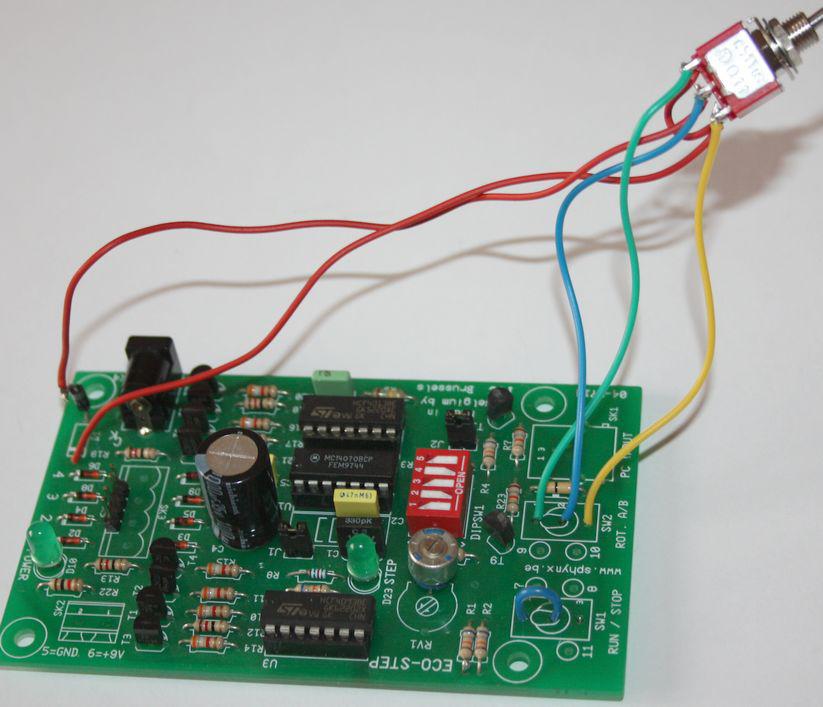

Je ne vous ai pas fait de schéma mais des photos.

Les fils rouges sont le + et alimentent la carte.

J'espère que ce petit bricolage tout simple et pas cher (si bien sûr vous avez la carte Ecostep) vous donnera des idées et vous facilitera la vie.

Bonne journée.

Luc;)



PS : Si les électroniciens pensent que la carte risque quelque chose par des mises en route consécutives je suis preneur des infos.

Comme d'habitude vous faite cette modification à vos risques et périls.

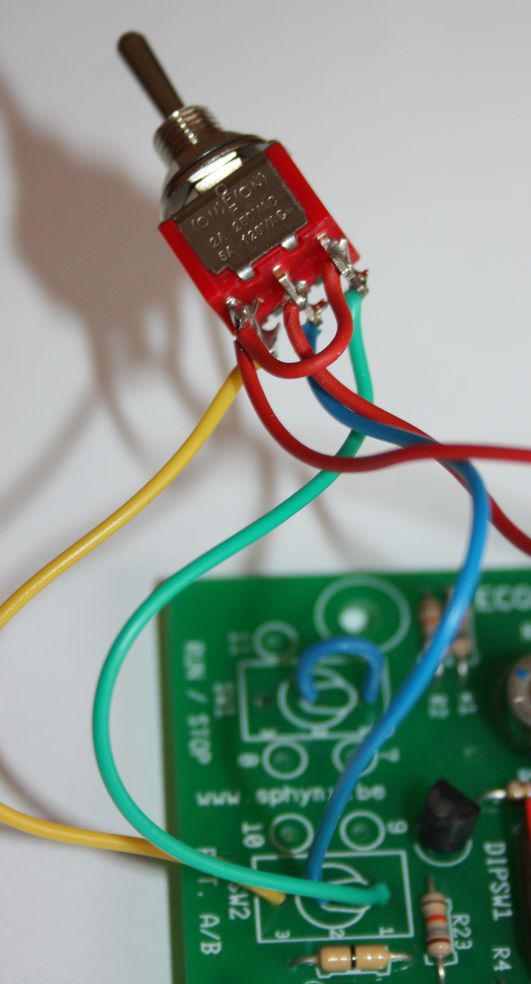

Notez le pontage en fil bleu sur SW1.



Modifié 9 mai 2012 par CATLUC

[Fred_76]

Le problème c'est que quand le moteur pap n'est plus alimenté, il n'a plus de couple. Ça peut suffir dans certains cas, mais dans d'autres, on a besoin de maintenir le couple et on doit donc le laisser sous tension...

[CATLUC]

Bonjour

Bien sûr fred mais dans notre cas c'est la mécanique qui par la vis sans fin bloque la monture donc pas du tout besoin d'alimenter le PAP ça permet d'économiser la batterie.

Bonne journée.

Luc;)

[chatbleu54]

Hello

Donc pour faire fonctionner ton moteur il faut que tu restes appuyé sur le bouton ? Si oui tu risques d'avoir mal au doigt en fin de nuit et même avant !?

Eric

[CATLUC]

Bonsoir

Non ce montage était fait pour l'axe de déclinaison.

Pour l'ascension droite il suffit de mettre d'autres interrupteurs.

Bonne nuit.

Luc;)

[chatbleu54]

Oups désolé je n'avais pas retenu la fin du titre ! Alors oui, c'est ok

Éric
