Amélioration d'un porte occulaire "Monorail" de chez TS

[shn13]

Slt à tous,

J'ai la chance d'être équipé d'un petit tour, je m'amuse à bricoler des accessoires pour améliorer mon set up ... je ne suis pas un pro



En ce moment (et en attendant le ciel clair ...) je travaille sur mon RC10, de marque Astro tech mais aussi connu sous la marque GSO



Ca a commencé par le montage d'un aplanisseur TS25 sur un RC10 : http://sites.google.com/site/photoastro13/projets-et-bicolos/rc10-et-ts25



L' ATRC10 est équipé du PO monorail 3 pouces, et je lui trouve qd même une flexion latérale importante, surtout sous le poids de la STL11K. En regardant de plus près je découvre qu'il n'est guidé que par le rail, il n'y a aucun guidage en plus ! pas étonnant que ça bouge "un peu", même lorsque c'est serré.



Me vient alors l'idée d'ajouter une "chemise" ajustée pour guider le tube à l'intérieur et limiter les mouvements latéraux. Cette chemise pourra être en plus montée avec des roulements à billes comme ça se fait sur le PO du marché



qq photos :

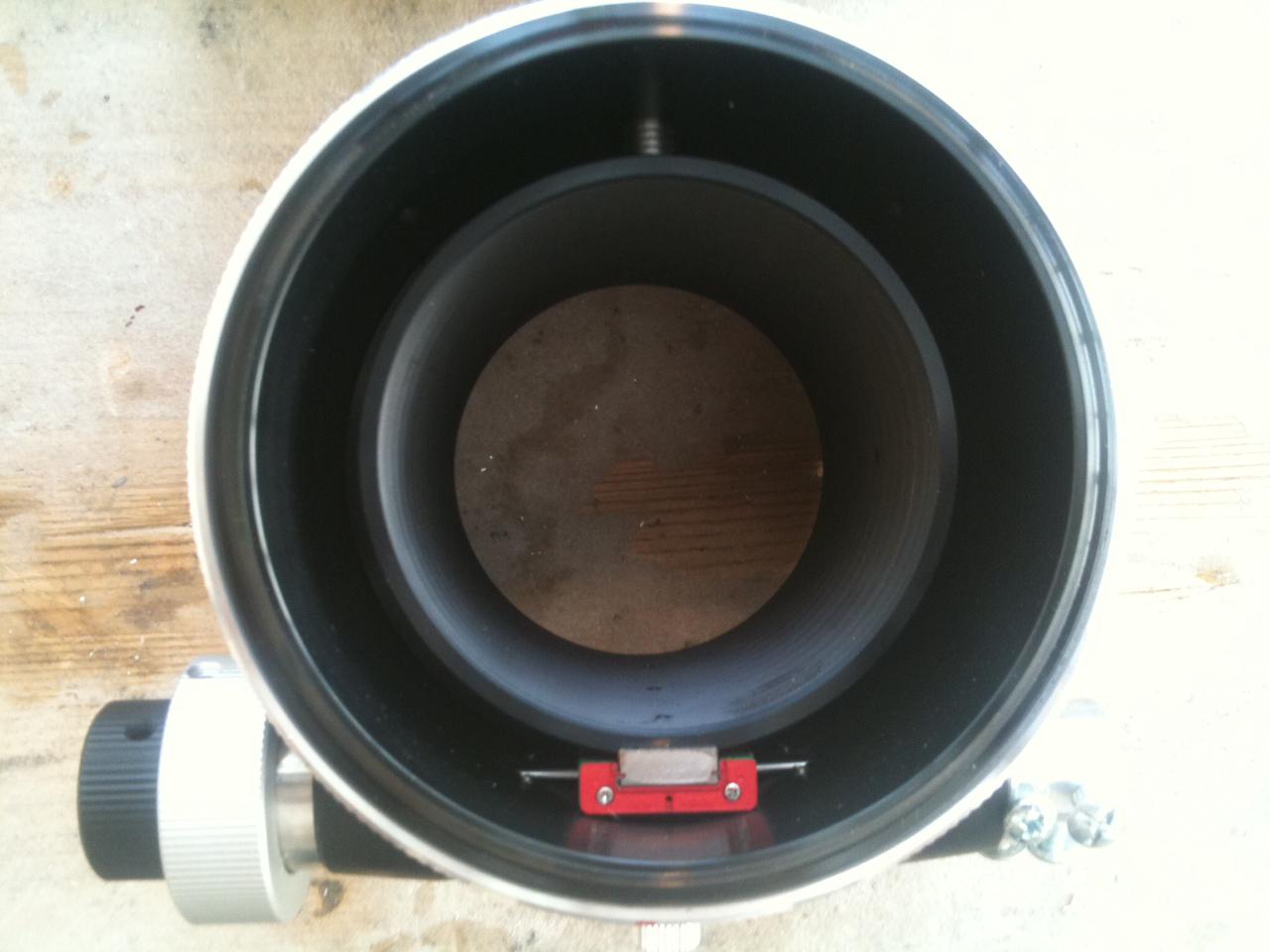

Avant :

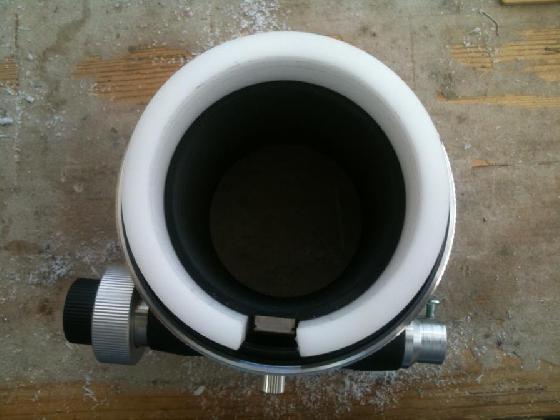

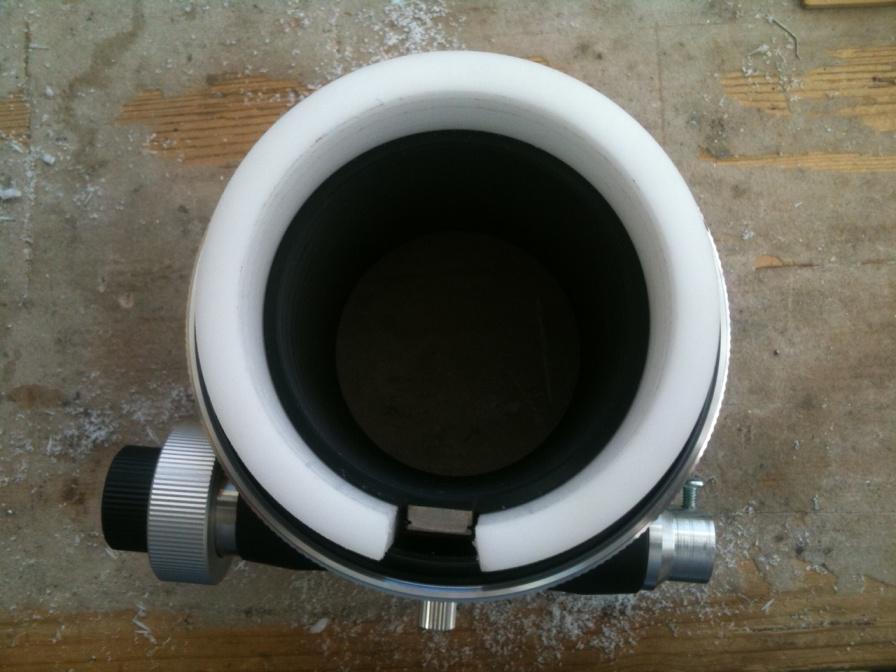

Après :

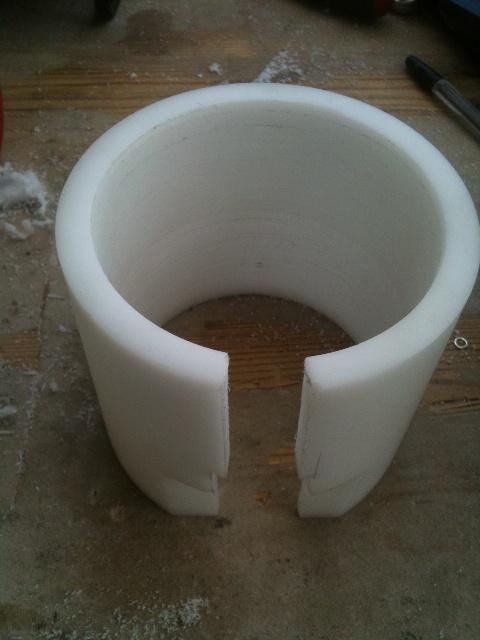

La "chemise" :







Les détails ici : http://sites.google.com/site/photoastro13/projets-et-bicolos/amelioration-po-rc10



C'est suffisament efficace pour limiter les jeux, le déplacement reste souple, reste plus qu'à tester dès que possible !

Modifié 9 mai 2012 par shn13

[Astrobug]

Comment se passe le test?
