gal 1er essai avec barillet 9pts & barlow apo

[Hama]

difficile pour moi d'allonger la focale a cause de l'astigmatie de mon tube, j'ai donc profité du temps degueux pour me fabriquer un barillet 9pts.

l'astigmatie a quasiment disparue, et la collimation reste stable d'une nuit a l'autre

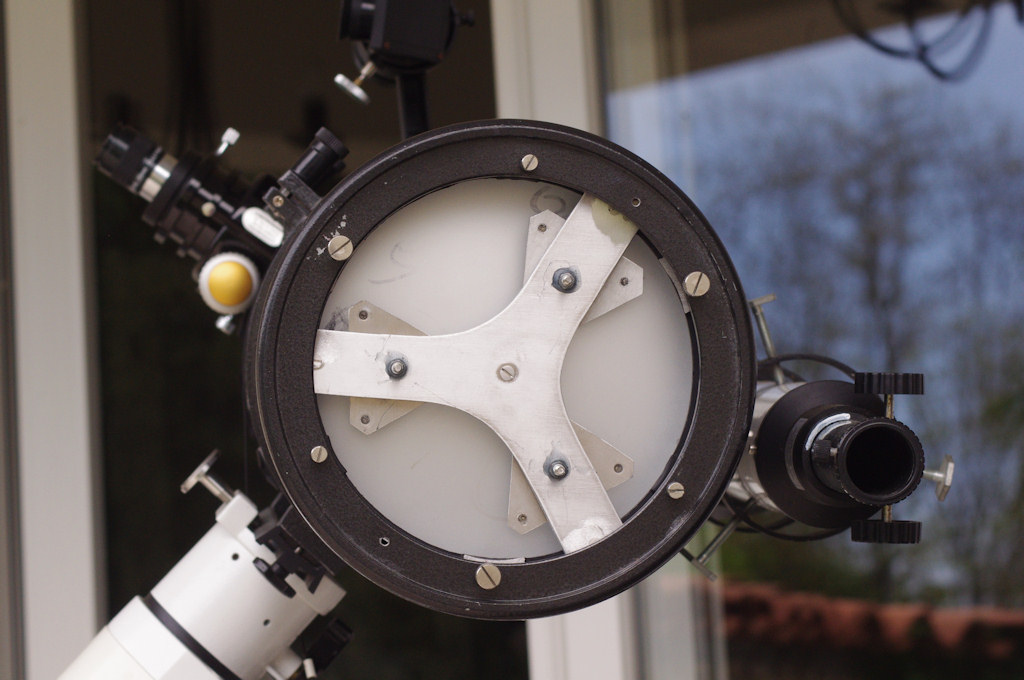

la barillet



ça fait deja un moment que je possède la barlow apo sans pouvoir en profiter.

le grossissement était trop important pour pouvoir faire une map correcte.

j'ai retiré le corps de la barlow et ajouté un tube moins long qui ramène le grossissement a 1,5.



d'origine a X2 avec une map pourrie



et a x1,5 avec une map perfectible



seulement 16 poses de 4 mins, apres le chapeau glissais vers le soupe



compositage sous registax, traitement sous psp.



16x4 mins a x1,5 pour le champ



16x4 mins a x1,5 + 28x2min a x2 pour les bras + 22x30s a x2 pour le coeur



en gros champ partie de l'image est obtenue différemment a des focales differentes et des traitements different.........du sport quoi

Modifié 17 mai 2012 par Hama

[j_pbeausoleil 06]

Quelle tristesse mon cher Hervé,aucune réponse pour un post trés intéressant,fait par un

de nos meilleurs imageurs,je n'arrive plus à comprendre,peut-être l'âge,m'enfin!!!!!!!!!



Pour en revenir à ton fil,ton "Sombrero " est sublîme,les AG sont bien visibles,les détails

en intérieur aussi,la bande d'absorption trés fine,bref pour moi une sacrée réussite.

Mais je n'ai pas trop compris ta synthèse avec ces temps de pose,alors que tu présentes ta dernière image avec seuleument 16x4.



J'espère que les réponses vont se multiplier,car perso je trouve qu'un forum c'est fait

POUR ADMIRER DES IMAGES et laisser un petit mot.Et la réciprocité est de règle ou

alors je suis has been.

C'est bien beau de mettre des images et d'attendre des réponses,mais de laisser des mots aux autres c'est bien aussi.Même pour les débutants.



Jean-Pierre

Modifié 17 mai 2012 par j_pbeausoleil 06

[stef41]

il a raison jean-pierre , elle est superbe cette M104! (et la manip derrière n'est pas en reste! )



a+

stéphane

[gglagreg]

bonjour



oui +1 pour tout ce que dit JP ....hélas , on voit passer de très très belles images sans aucune réciprocité de messages => moi je boycott !!!



Pour en revenir à ce post , ben tout à l'air d'être très très bien réussi !!!



c'est de l'alu le barillet ? quelles sont les épaisseurs ? et où as tu trouver un disque assez grand pour tailler le support en étoile ?



tu as utilisé un logiciel pour le placement et le dimensionnement des triangles ?



bref des détails pour ceux qui veulent "copier" puisque tu dis que ça améliore !!!





G-

[gerard33]

Salut

c'est rare de voir "tourner la lumière" dans cette galaxie

d'habitude ses images se rapprochent plus du lampadaire que du tourbillon!

là c'est très réussi!

quand je referai mon tube, je penserai à ce barillet

[Christophe.noel]

Ben zut j'allais raté ce poste que j'attendais depuis un moment

Ton barillet 9 points, tu penses, étant donné que j'ai le même tube...Faut que tu nous en dises un peu plus, si tu veux bien?

Y a vraiment une grosse différence :p



Si non ta m104 est grandiose, vraiment bien détaillée...je n'ose pas imaginer le traitement en 3x ? pfff...

[guinissa]

salut hervé,

j'arrive sur le post et je suis tout à fait d'accord avec mon ami JP et mon compère gérald, entre gens du sud

très intéressant ton système

en tout cas il porte ses fruits car vu le résultat ça promet !!!

bien joué

amicalement

guillaume;)

[Hama]

merci les amis d’être passés.

l’étoile du barillet fait 4mm d’épaisseur, les triangles eux font 2mm.

pour le barillet ce sont deux plaques de 22cm par 22cm par 2mm que j'ai doublé (collées & rivetées).

pour les triangles j'ai simplement divisé par trois le rayon du miroir, cela me donne la longueur d'un des cotés, étant donné que le support d'origine du primaire est tj existant point besoin de faire de calcul .

ils sont fixés sur pivots et sont reglables en profondeur.

un exemple: ici ou la



et un exemple de pivot: ici



trois sorties sans recollimater...le paradis. les anneaux de diffraction intra et extra sont rond....que du bonheur. et bonus moins de coma dans les angles mm si mpcc oblige.



je vais tenter de faire qq poses de plus dès que possible.

Modifié 17 mai 2012 par Hama

[pilou]

+1 pour tout ce que dit JP...



une belle prise en si peu de temps...un barillet qui je crois va faire les petits cousin. le post parfait...



fred

[Franck34]

Une belle image bien stackée !



Par contre pour l'orientation du PO je te conseille de l'orienter parallèlement à la barre de contre-poids, donc en bas. Tu peux alors orienter la lunette guide dans l'axe plutôt que déportée.

[FranckiM06]

Bravo Hervé pour cette belle M104. Vraiment réussi car elle n'est pas facile à facile à faire celle-là et en plus elle n'est pas bien haute sur l'horizon.

Franck

[Hama]

merci les Franck !!! habituellement je ne m'occupe pas de l'orientation de la camera sauf pour des raisons esthétiques, mais je prend note et j'essaierais car a cette focale le guidage n'est pas a la fête.



honnêtement je ne pensais pas que la différence serait aussi flagrante avec ce barillet.

Modifié 18 mai 2012 par Hama

[wilexpel]

Sacrée impression de relief sur la 3ème capture, on peut voir également des détails dans la bande d'absorption, c'est génial !

[xs_man]

l'astigmatie a quasiment disparue, et la collimation reste stable d'une nuit a l'autre



Comme quoi un bon miroir doit toujours être placé dans un bon barillet !

Content de voir que tu ais fini par régler ce soucis d'astigmatisme.



Albéric

[LGT150]

Bonjour Hervé tu es courageux d'entreprendre ces modifications , je n'aurais pas oser en tout cas la définition semble être nettement meilleure.

Modifié 18 mai 2012 par LGT150

[Hama]

wilexpel : normal que la troisième soit mieux, les deux autres sont des brutes



Lucien : ça ne modifie pas le barillet d'origine, ce sont des pièces rapportées



Alberic : ben vi apres 10 ans je me suis décidé a faire enfin un barillet( que j'ai fait en qq heures

[LGT150]

Quelques petits trous en plus non?

[Hama]

trois seulement

[Orteil filant]

Tu as quand même une sacrée finesse dans la bande d'absorption.

Chapeau Hervé !



ben vi apres 10 ans je me suis décidé a faire enfin un barillet( que j'ai fait en qq heures



Haha le premier pas est toujours difficile !



lionel

[Christophe.noel]

Super Hervé, je vais étudié ça de prêt
