Comment monter une feuille baader astrosolar ?

[GizmoDo62]

Salut a tous !



Le passage de vénus devant le soleil approche a grand pas et je veux pas manquer ça



je me suis donc décider à acheter une feuille baader astrosolar



Je ne l'ai pas encore reçue mais comment cela se place ?



Des liens bricolage ?



Merci



Giz

[Fred_76]

C'est simple. Tu découpes un disque dans la feuille, de diamètre un peu plus grand que celui de ton tube. Puis tu découpes dans un carton plus grand que ce disque, un trou plus petit de 3 à 4 cm que le disque Astrosolar. Tu colles la feuille Astrosolar dans le trou avec de l'adhesif double face. Puis tu fixes des pattes sur le carton qui maintiendront le disque sur la sortie du télescope. Pour etre certain qu'il ne tombe pas par erreur, tu fixeras le tout sur ton tube avec du ruban adhésif, genre scotch électrique.



Ça se bricole en 20 minutes à peine.



Si par erreur tu perces la feuille, ce n'est pas trop grave. Colle sur le trou une rustine de scotch noir et c'est réparé.



Attention de ne pas monter le chercheur ! Utilise l'ombre de ton télescope puis un oculaire à faible grossissement pour viser le Soleil. Si tu as une lunette, un SC ou un RC, pour ne pas etre ébloui quand tu observes, ajoute un large écran en carton pour que toute ta tête reste dans l'ombre quand tu observes, ou prend un renvoi coudé.



Fred

Modifié 23 mai 2012 par Fred_76

[Didou]

Moi j'avais cherché un cerclage pour la broderie au dimension.

Ca bloquait bien le système présenté par FRED76

[Alarcon yves]

Bonsoir, si tu fait une recherche "feuille astrosolar" dans cette section tu auras tous les liens que tu veux.

Yves.

[manu41]

Une piste : http://www.astrosurf.com/jiaifer/observationsfiltreastro.htm

[serge vieillard]

un beau cadre découpé dasn du carton plume de 10mm est vraiment bien, une fois peint en noir (encre de chine)

ainsi on peu le découper précisément pour l'encastrer dans le tube (plutôt que le poser dessus).

Sinon découpe la plus large possible en utilisant le maximum de la feuille, et peut importe la forme !!!! ca n'a pas besoin d'être un beau rond. Seul un recouvrement de 10mm assurera le collage au double face.

L'important, assurer par tous les moyens la fixation du truc. Pour ma part, des élastique de mercerie.

[Bison]

C'est très bien expliqué au dos de la pochette dans laquelle est livrée la feuille. En voici un petit tuto en images, refait à partir du montage pour ma lunette 66/400 multi-usages

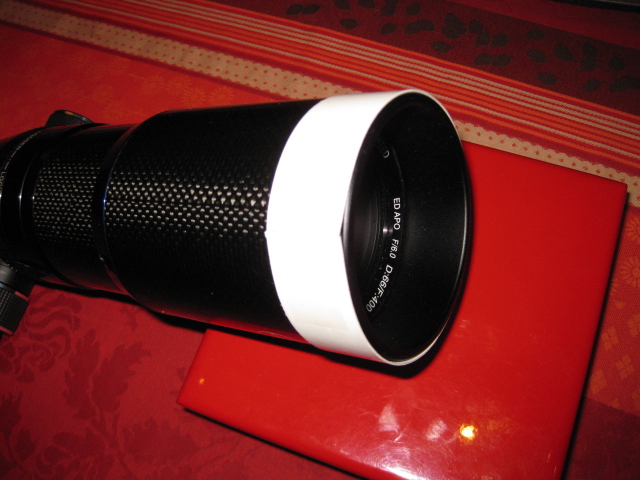

1 - Avec une bande de carton souple d'environ 2 cm de large, construire un anneau souple autour de l'instrument (jusque là rien de bien mystérieux hein...). Ne pas faire chevaucher les bouts de la bande, mais les ajuster et les scotcher solidement des 2 côtés

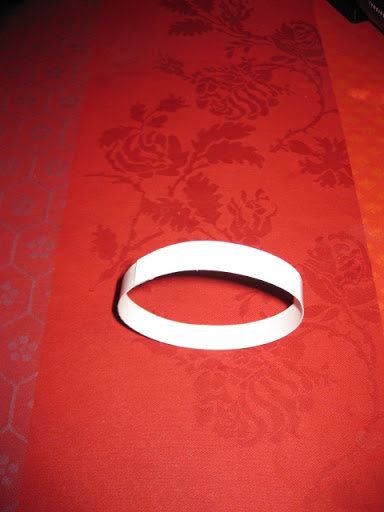

2 - Toujours avec ce même carton, construire sur le même principe un deuxième anneau plus étroit (1 cm) autour du premier, de façon à pouvoir les emboîter (humm humm mais pourquoi donc fait-il çà )





3 - Découper dans la feuille d'Astrosolar un carré de côté égal au diamètre de l'instrument + 1 à 2 cm environ, un peu plus que l'anneau le plus fin (là y'a pas d'image désolé )

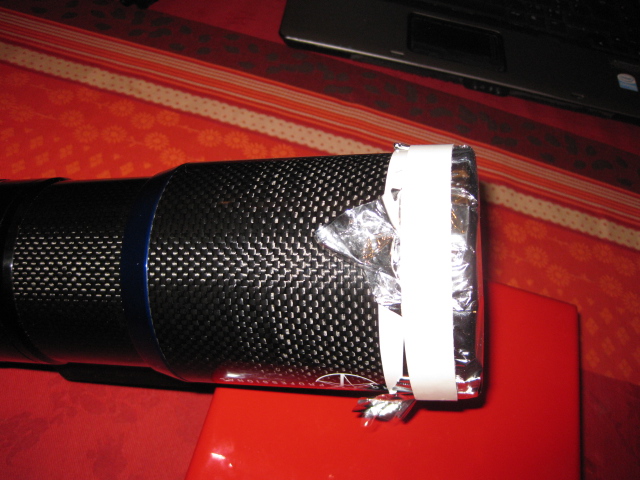

4 - Centrer soigneusement la feuille découpée sur l'instrument muni de son premier anneau. (:!: Attention, à ce stade du montage la feuille est plate !!! Sur la photo ci-dessous elle est déjà mise en forme parce que j'ai démonté mon filtre pour les besoins du tuto:!

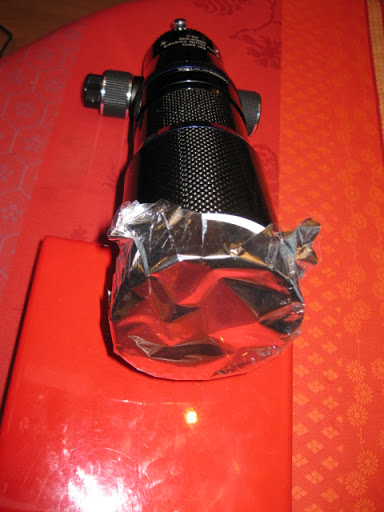

5 - Enfiler avec précaution (DUREX : pour ne pas déchirer) le second anneau par-dessus, ce qui le met en forme et le coince en même temps (ouais d'accord mais ça fait tout plein de plis:()





6 - Comme vous avez pris le soin de couper une feuille assez grande, vous pouvez tirer sur les coins qui dépassent pour éliminer les plis. La feuille ne doit pas être impérativement tendue, il est même préconisée qu'elle soit un peu lache, mais exempte de plis (surtout au milieu hein...)

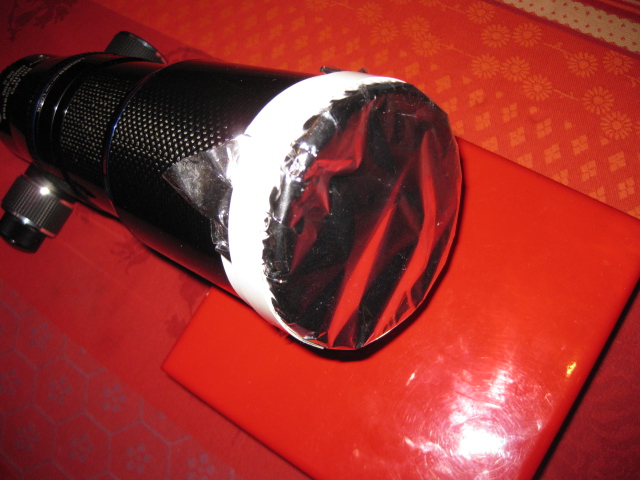

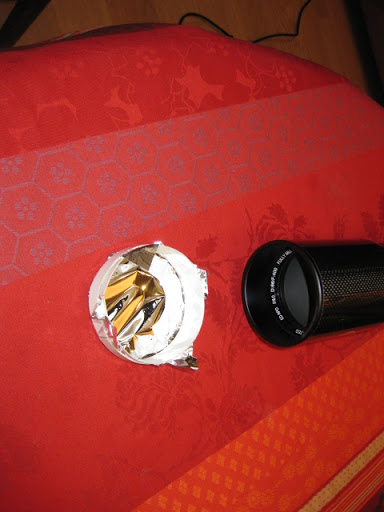

7 - Ayé, fini. Le filtre ainsi construit se retire d'une seule pièce pour être facilement réinstallable par la suite. Autre avantage, tel que fabriqué (sans colle), il est entièrement démontable si un des éléments (feuille ou anneaux) est abimé.





Bon c'est bien beau tout ça mais ça donne quoi après ? ben çà par exemple, CROP d'une photo prise le 1er Mai, pour tester (EOS 400D derrière AstroPro 66/400 donc), le Soleil était calme ce jour-là et la MAP perferctible :





Bison bronzé

Modifié 24 mai 2012 par Bison
Corrections mineures (points 1, 3 et 7)

[astromobile]

Salut a tous !



Le passage de vénus devant le soleil approche a grand pas et je veux pas manquer ça



je me suis donc décider à acheter une feuille baader astrosolar



Je ne l'ai pas encore reçue mais comment cela se place ?



Des liens bricolage ?



Merci



Giz



un bon elastique ca le fait tout simplement

[Bison]

un bon elastique ca le fait tout simplement



Aussi oui :be:

[serge vieillard]

...oui évidemment.....et ya pas besoin de mode d'emploi. mais sur un télescope, c'est déjà plus chiant....

[Will]

http://www.webastro.net/forum/showpost.php?p=1390278&postcount=64

[Homer2jedi]

Je me suis toujours posé la question du petit bouchon (~40mm) qui est sur le gros bouchon qui ferme l'ouverture du télescope, je pensais qu'il pouvait servir de "réducteur" de diamètre pour l'observation solaire (aprés y avoir collé un filtre solaire) vu la magnitude du soleil pas besoin d'ouvrir à 150mm (dans mon cas). Ou alors je fais fausse route

[Bison]

Quand tu diaphragmes, tu pers aussi en résolution...ce qui veut dire que tu verras moins de détail et là on ne parle pas de perdre seulement quelques % mais les 3/4 de la surface...

[ursus]

tu peux utiliser de petit trou mais tu diaphragmes. tu perds en résolution...

bref ton 150 mm deviens un 40mm...

[Homer2jedi]

Effectivement on perd en résolution, mais à quoi sert donc ce bouchon si ce n'est pour observer le soleil ?

[BGI]

Ben, c'est pour vidanger le tube... !!! ;)





BGI

[serge vieillard]

.... ou le remplir en pinard

[GizmoDo62]

Salut !

Merci pour tout vos conseil malheureusement je ne pourrais pas observer le phénomene et je suis dègouté .... bref vous me montrerez des photos j'espere

[Uniquom]

Je déterre ce topic pour y ajouter l'illustration de ma version terminée aujourd'hui-même pour mon flextube 200.

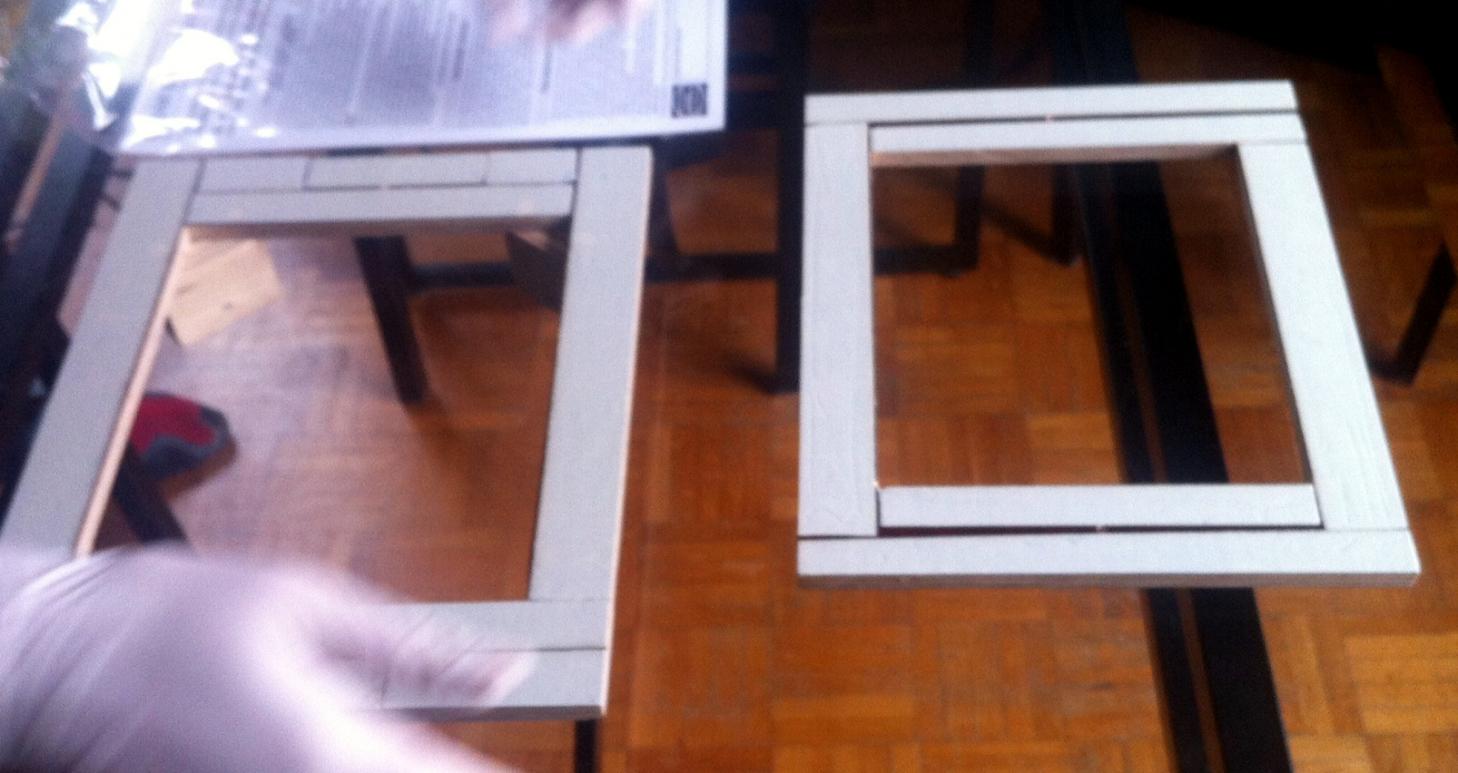

J'ai fabriqué deux cadres en contre-plaqué (dont la fenêtre d'ouverture évidée est le meilleur compromis entre la taille de la feuille Baader et le diametre du dobson), sur lesquels j'ai collé une couche de double-face.





Apres avoir ôté la protection sur l'une des face de la-dite feuille de 0,012mm d'épaisseur - gant de latex de rigueur- j'applique l'un des cadre sur celle-ci afin de l'y coller sans pli, ni accroc, perfectionnisme quand tu nous tiens.

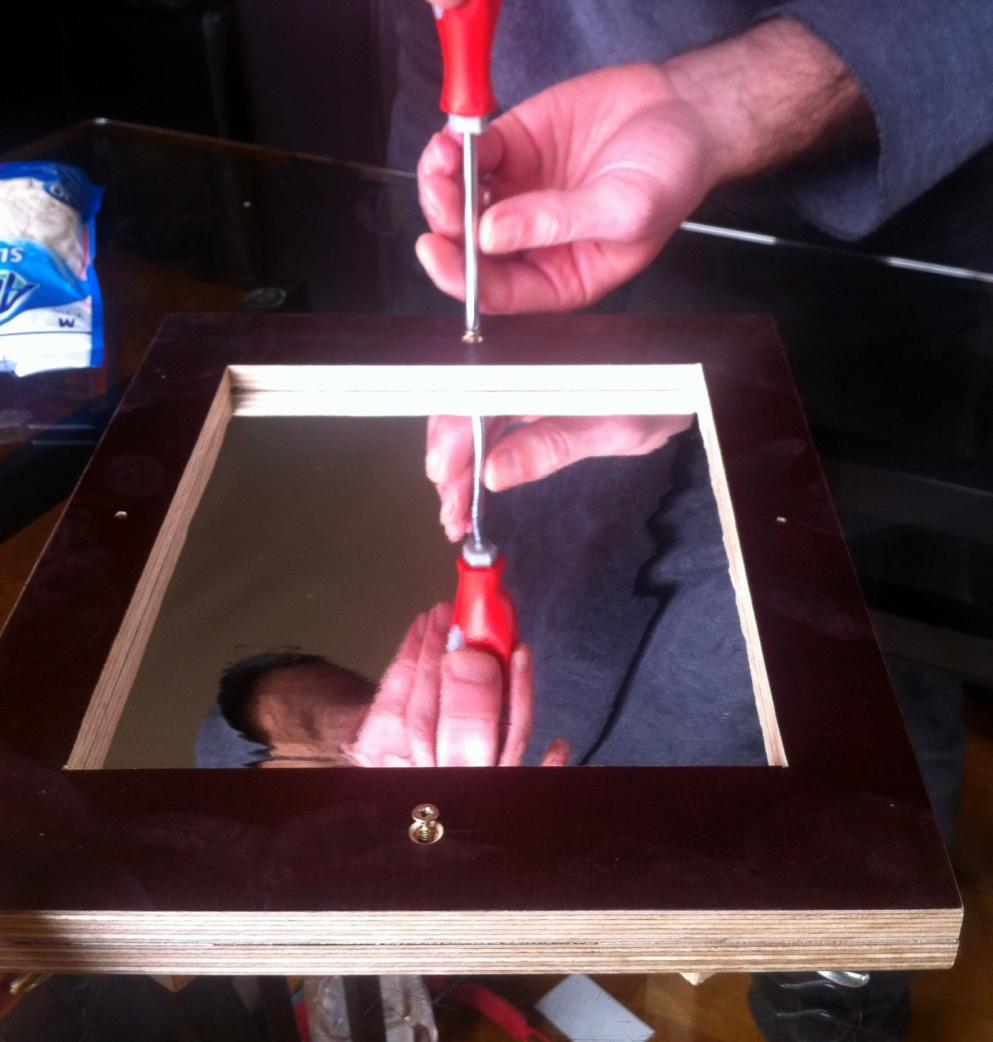

Je répète l'opération, avec le second, presse fortement, et visse les 2 couches du sandwich ainsi réalisé, ensemble.





Le filtre est dans son chassis, impec.

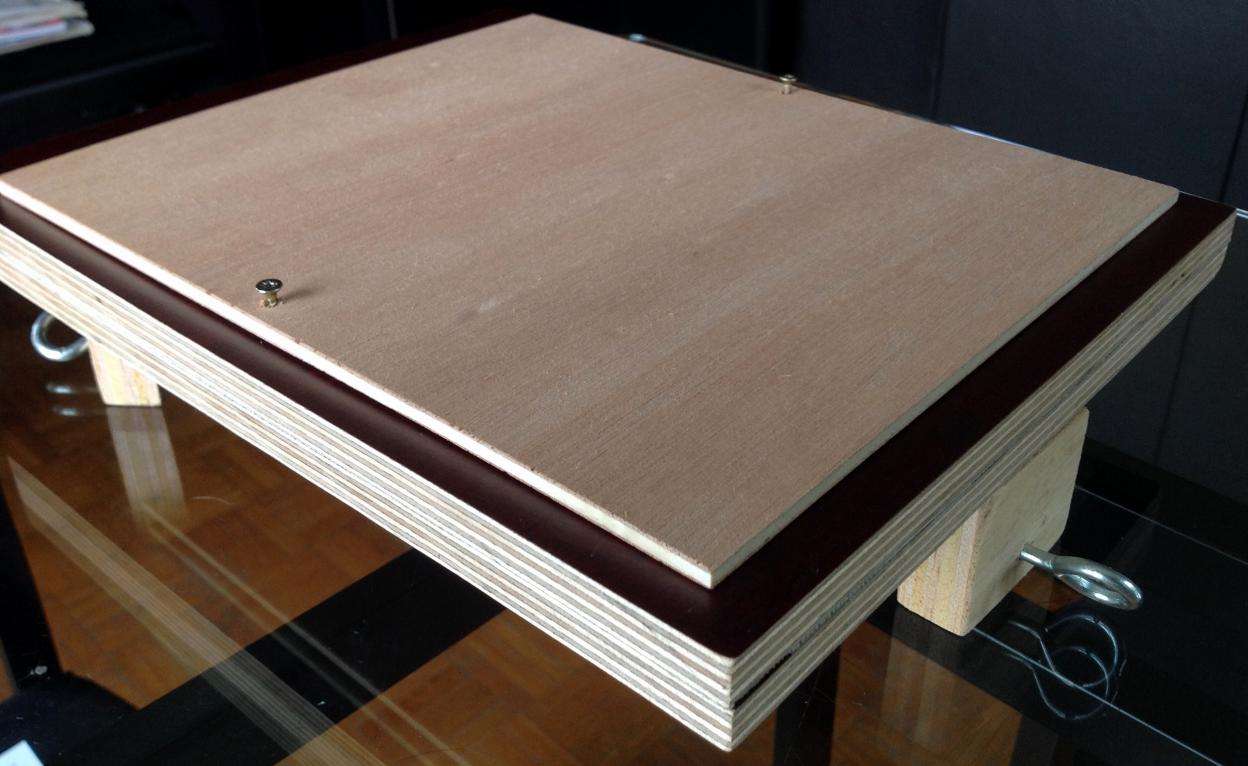

il ne me reste plus qu'a vous donner une idée des protections mises en place sur les 2 faces, pour bichonner le tout lors du rangement:

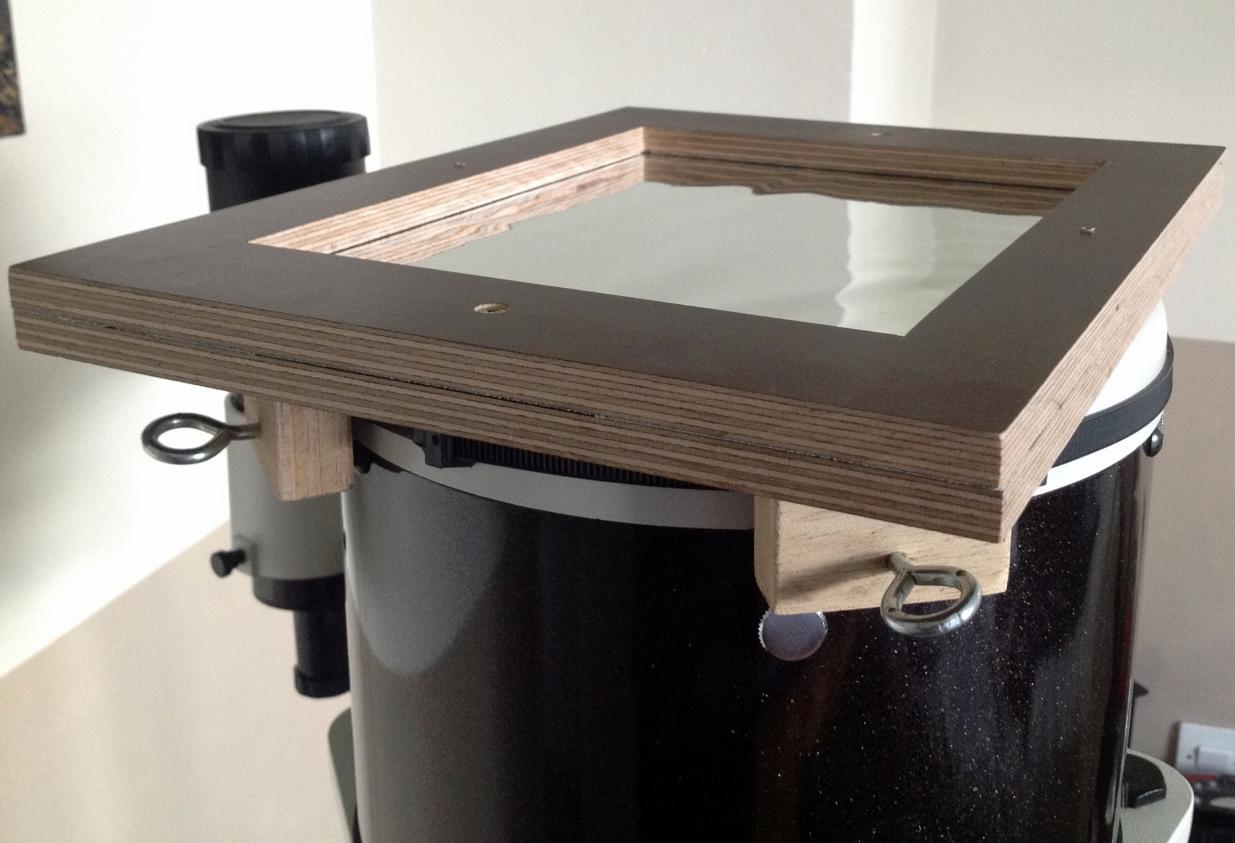

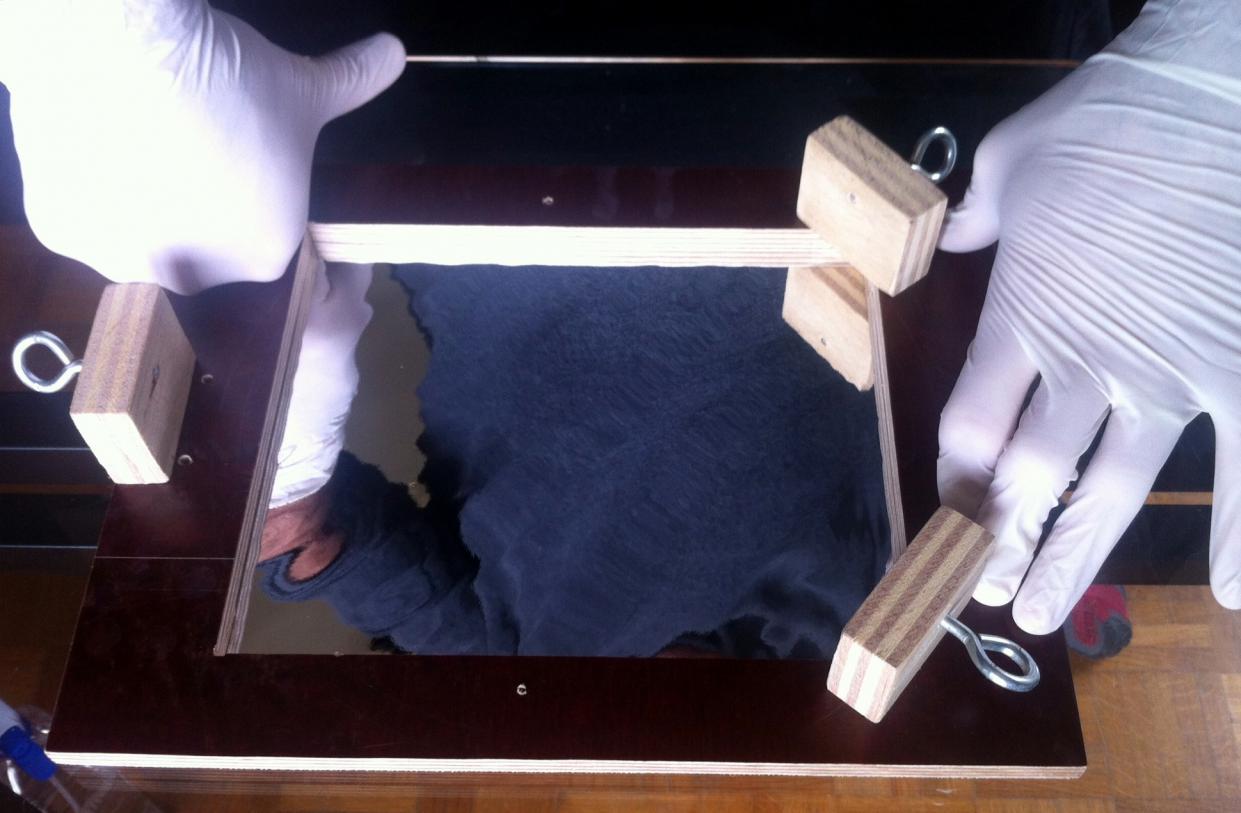

Et de la maniere dont est fixé l'ensemble a l'entrée du tube, au moyen de vis/crochets dont j'ai ébouter la tete pour ne pas endommager le dob.





Fin de ma mission et vivement le soleil !

Modifié 5 mars 2014 par Uniquom

[Leimury]

Bonjour,



Fais tout de même gaffe aux fuites lumineuses

A droite ça craint vraiment rien ?



Testes à l'hallogène ou avec n'importe quoi de très fort histoire de vérifier.

[Uniquom]

Merci de cette remarque!



A l'oeil, cela semble ok, mais je vais tout de meme tester avec une source hallogene pour verifier...

Modifié 5 mars 2014 par Uniquom
