XT12 amélioration de mon chercheur

[chab]

Il y a quelque mois je faisais l’acquisition d’un XT12 auprès de Sebk , l’instrument est de très bonne facture , et m’a déjà donné satisfaction tant en planétaire qu’en ciel profond , néanmoins le chercheur d’origine faisait défaut et les solutions de remplacement ne me convenaient guère…..

Aussi je me suis inspiré du bricolage de CATLUC



http://www.webastro.net/forum/showthread.php?t=20308



Utiliser une ½ paire de jumelles offre plusieurs avantages :

• image redressée,

• champ large ,

• image lumineuse.


Pour cela je comptais réhabiliter une vieille paire de jumelles Tasco35x7 (qui avait pris un vol en rando montagne !!!) le champ à 1000m est de 131mm soit presque 7.5°

Je souhaitais un chercheur réticulé éclairé, mon choix fût pour ce modèle ; celui d’une paire de l’US Army ( non identifié) gradué en MIL (µ)



http://www.surplusshed.com/pages/item/m2320.html



La focale est estimée par la méthode de Bessel à 150mm, ce qui semble être la focale d’origine des jumelles US ; confirmée par triangulation grâce à une mire de 20cm placée à 20m qui correspond précisément à une graduation de 10µ soit 0.57 °, le hasard fait bien les choses !

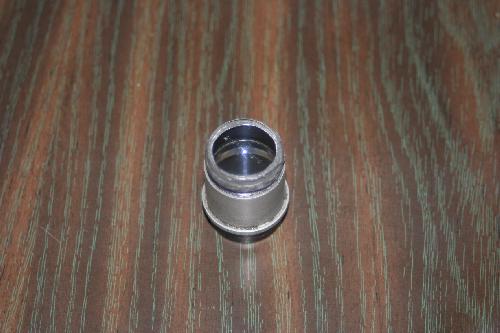

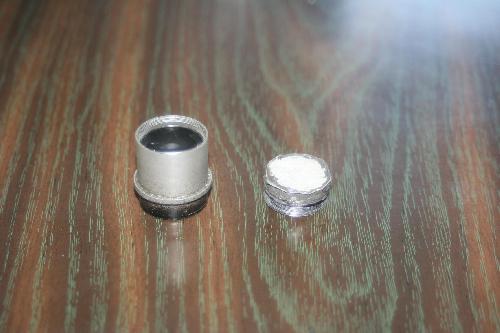

Le réticule est cimenté sur le barillet de l’oculaire (type Kellner) , préalablement limé et ajusté ; la plus grande difficulté est de ne pas souiller le réticule .L’idéal serait de pouvoir éclairer par la tranche, un éclairage rasant laisse parfois apparaître les poussières….

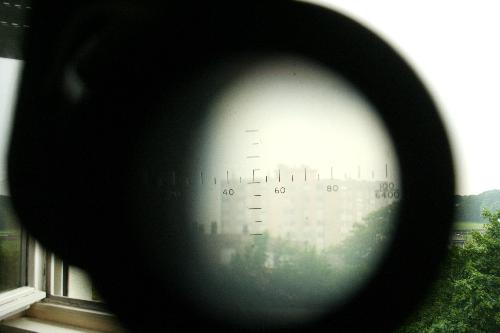

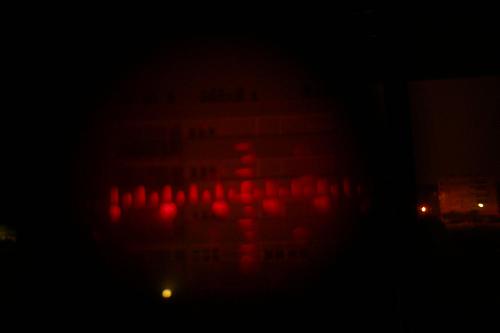

photos à " l'arrache" du réticule jour et de nuit





j'ai bougé durant la pose le réticule et bien plus fin et n'éblouit pas....

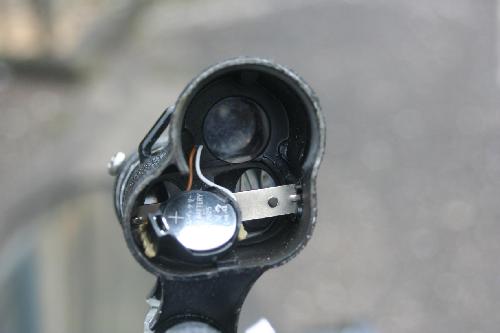

Le corps de la lunette est percé afin de laisser passer le circuit électrique une pile CR2032(3V 230mA autonomie estimée à 20h) logée près du 1° prisme

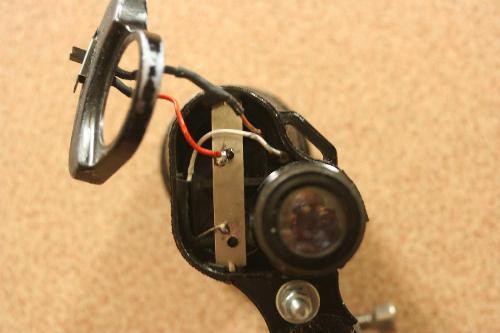

le reste du circuit (LED résistance interrupteur) à proximité de l’oculaire.

La partie mécanique consiste en un support en contreplaqué, l’axe de la jumelle est orienté par un système de 3 vis poussantes.

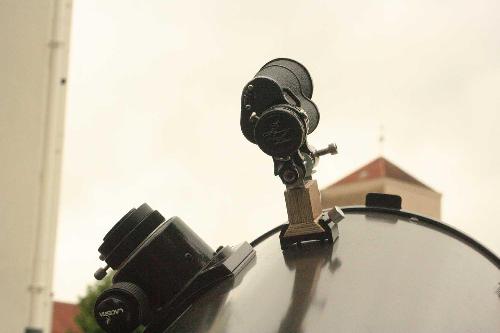

aspect du chercheur au pointage:





Améliorations éventuelles :



• Utilisation d’une LED clignotante, voir une temporisation avec un module 555

• Chercheur « jumelles LIDL »

• Support en aluminium





D’autres accessoires sont envisagés :

Un viseur tête haute, une ventilation du miroir, et une table équatoriale à l’automne…

des poignées de préhension, et une housse pour le stockage et le transport....

Le poids et l'encombrement n'est pas encore un souci majeur pour moi, un allègement de type "serrurier"

comme Ludo et tant d'autres ont si bien réussi n'est pas encore à l'ordre du jour



voila

Modifié 4 juin 2012 par chab
