Mini télescope ?

[achille11]

Mais pourquoi je sais rien faire au carré



j'imagine que dans le feu de l'action tu vas un peu trop vite....



pour le deuxieme ca ira mieux

[manu41]

Plus tes tourillons seront grands mieux ils tiendront le scope en équilibre

[Tef]

merci manu mais j'ai la contrainte de la taile de ma caisse donc à 19 cm chuis au tacket

je viens de comprendre l'effet culbuto

tu as baissé au maximum la caisse de ton primaire de façon à ce que ton centre de gravité soit au plus sous les tourillons

je crois que je vais les refaire et les doubler ainsi que le côté de la caisse histoire d'avoir plus de masse et de frottement

mais là fo que je fasse une pause 40 ans de mon cousin oblige ce week end on lui prépare une ou deux tites chansons :

[manu41]

J'aime bien la deuxième chanson :D:D

[Tef]

un petit retour de mon avancement tout est ok ça glisse, trop bien

mais, mais, mais mon CG est à la ramasse

j'ai beau mettre tous les contrepoids ma caisse bascule vers l'avant à partir de 40°

après pas mal de test hier soir le constat est sans appel :

fo que je descende ma caisse à primaire et que je relève les tourillons ? car la force est trop importante vers l'horizon et malgré des contrepoids importants il continu de basculer

ou peut être faire des tourillons plus grand ?(mais dans ce cas le concept ne tiens plus dans la boite)

qu'en pensez vous ? quel sera le meilleur compromis ?



à suivre....

[Leimury]

Bonjour,



Là tu as un truc auquel il reste juste un défaut.

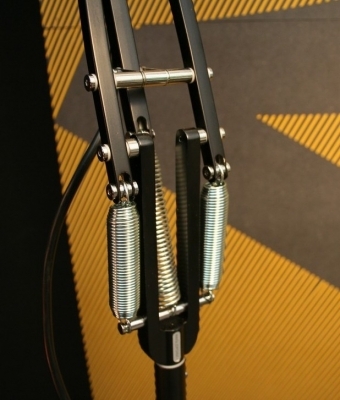

Peut être bien qu'un ressort ou un tendeur ferait l'affaire ?



C'est assez courant comme solution (lampes d'architecte)

[Tef]

j'y ai pensé aux ressorts de rappel et je vais peut être passer par là

mais je voudrais pas que ça devienne une usine à gaz !

je viens de regarder, je peux abaisser la caisse du primaire de 6,5 cm

je vais tenter une bricole temporaire histoire de vérifier si c'est jouable

ah, moi qui rêvais d'un mignon petit strock je suis pas arrivé !!

m'enfin je m'amuse bien

[Leimury]



Bel engin !

[Tef]

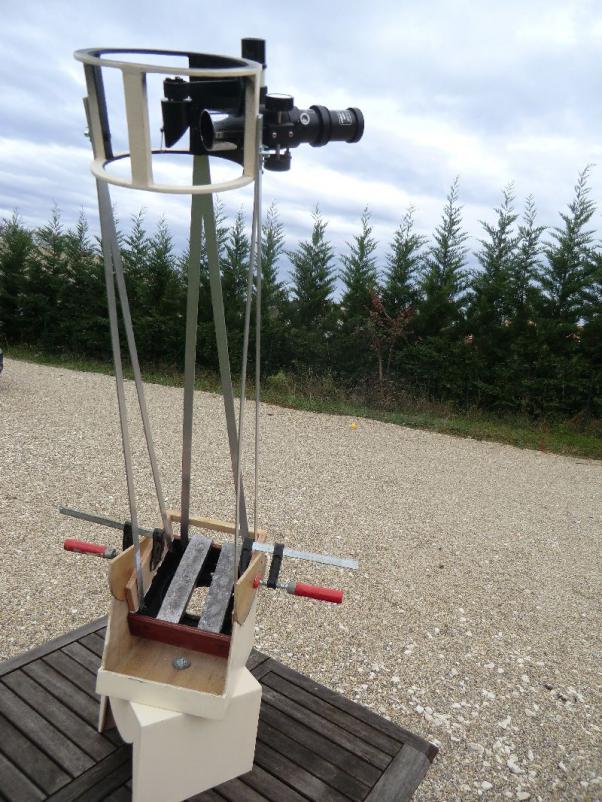

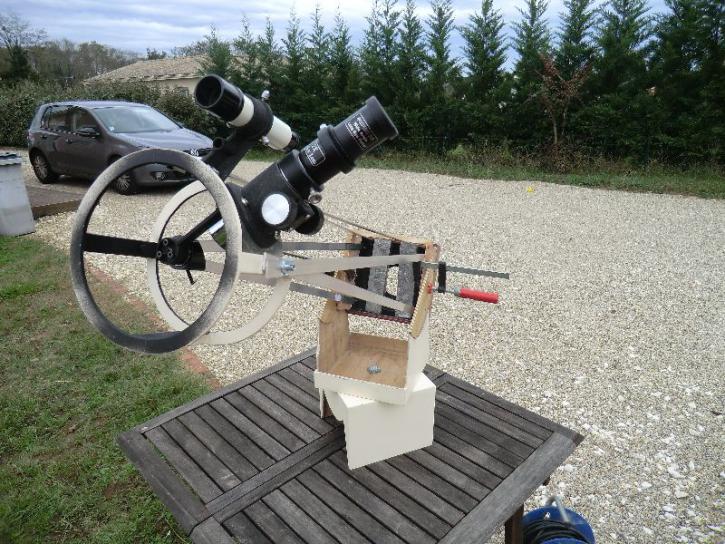

enfin

donc pour résumer

j'ai abaissé la cage du primaire de 6 cm

ajouter environ 2 kg de contrepoids

ai testé avec barlow chocolat et 25 chocolat

tout fonctionne plutôt bien, à l'horizon comme au zénith (avec une tendance de 80° à 90° à revenir tout seul, je verrais pour un "frein" type patin)

ce qu'il me reste à faire:

finaliser ces rehausses proprement et les équerrer ( voire refaire toute la cage?)

refondre ce plomb à forme pour l'installer sous la cage du primaire

et tester le tout sous un ciel sans trop de nuages

bon pour la dernière c'est pas gagné !!



http://www.webastro.net/forum/attachment.php?attachmentid=21824&stc=1&d=1352453115



http://www.webastro.net/forum/attachment.php?attachmentid=21825&stc=1&d=1352453147

[Tef]

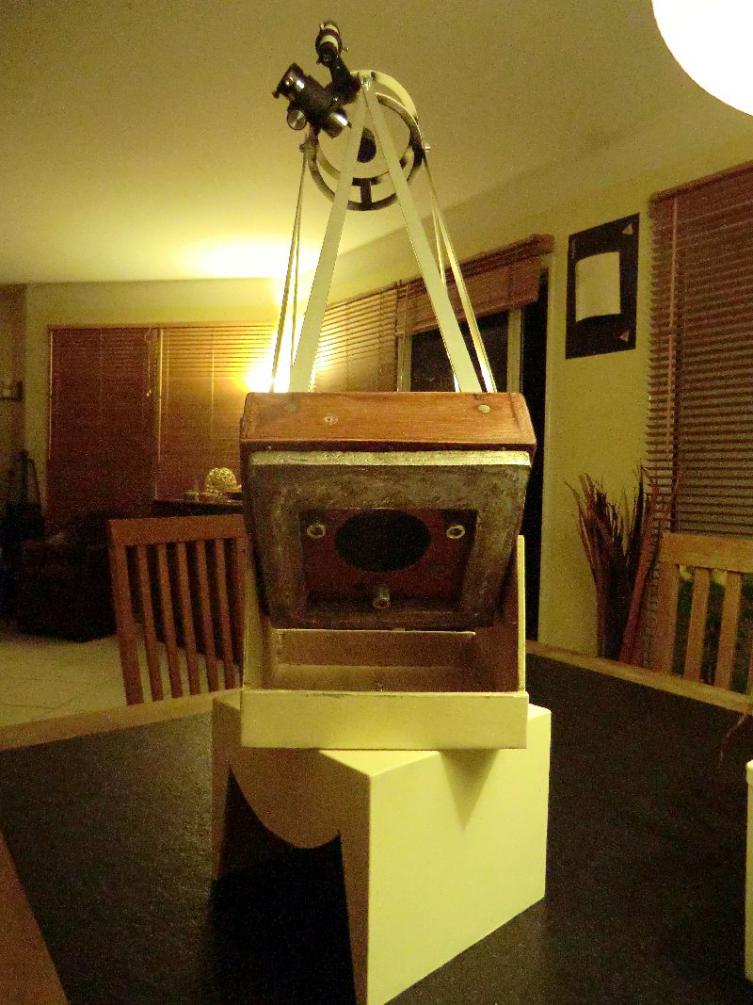

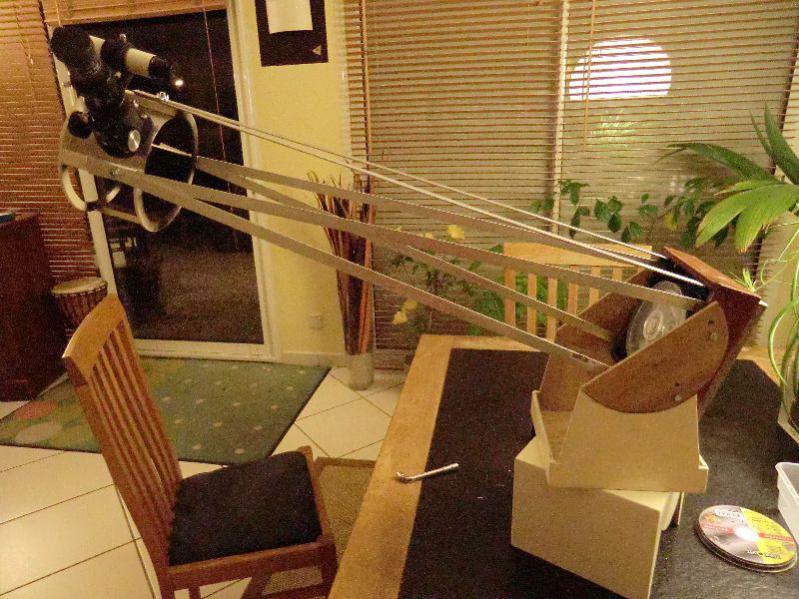

bon, pour finir,

j'ai laissé tomber l'abaissement du centre de gravité ( le bricolage était trop merdique) au profit de contrepoids

j'ai fabriqué un moule et coulé 2,8 kg de plomb. L'ensemble caisse primaire et contrepoids est de 3,4 kgs

et............miracle, tout fonctionne comme dans les films !!!

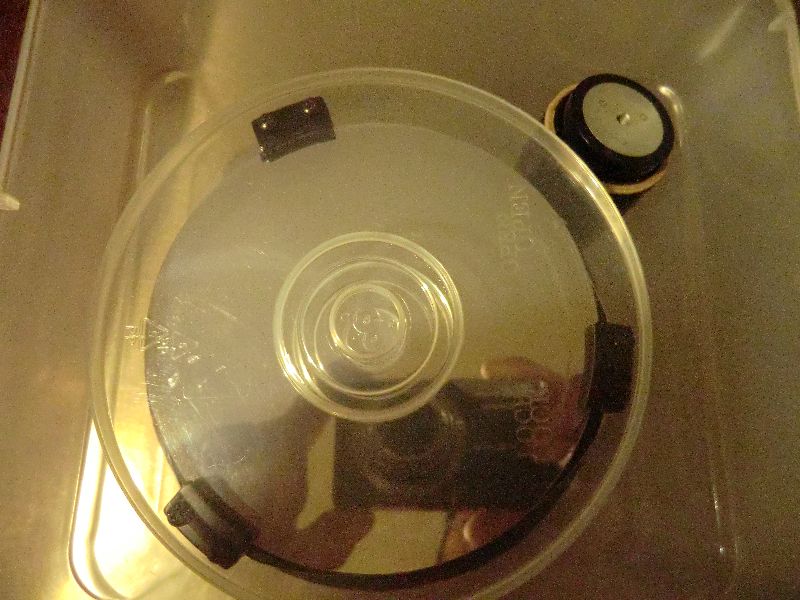

pour protéger le primaire un plastique de tour de CD découpé

tout glisse .............. OK

équilibrage................OK

toutrentredanslaboîte.OK

collimation ...............OK

reste :

jupe, peinture (noir mat) profilé alu, fermeture,freins (c'est pas obligé mais je vais quand même), porte oculaires et trois quatre bricoles (peintures, finitions)

l'ensemble pèse 6,5 kgs

test, dès qu'une éclaircie, avec mes filles !

Voilou



http://www.webastro.net/forum/attachment.php?attachmentid=21832&stc=1&d=1352495195



http://www.webastro.net/forum/attachment.php?attachmentid=21833&stc=1&d=1352495236



http://www.webastro.net/forum/attachment.php?attachmentid=21834&stc=1&d=1352495278

[papatilleul]

sympa ton minidob !



il te manque pas une triangulation sur le côté bas ?

[Tef]

bin si, je l'ai prévue

mais elle sert à rien (de ce que j'ai pu constater)

[Toutiet]

Ouais, terrible... avec des lattes !

[Tef]

???

je suis très content

c'est, joli, simple, équilibré

et.......pas toutafaitfini....

comme d'autres..............

Modifié 9 novembre 2012 par Tef

[Tef]

sorry de remonter ce post

mais je suis tellement enthousiaste de retrouver les joies d'un 114

que je me demandais si il était possible de mettre des coordonnées pour pointer des objets sans passer par une table équatoriale

style :

je défini le nord sur ma caisse et met à niveau

je colle des coordonnées sur les axes



est ce que je vais trouver les objets ??

[Tef]

je m'auto déterre

et oui l'est pas fini fini l'machin

quelques évolutions là :

http://assa.forumactif.org/t871-mini-telescope-de-voyage
