Un cadeau qui me préoccupe...

[Debutant1492]

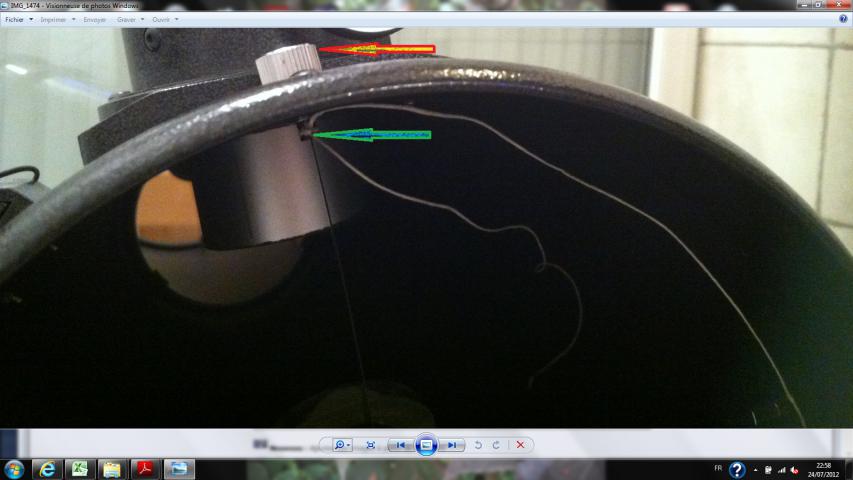

Salut à tous Voilà qu'un ami à moi, qui avait acheté le même télescope que moi la même année () s'en sépare n'ayant pas accroché à l'astro. Il a réussi à vendre sa monture sur le web mais son tube ne partant pas (et pour cause, soyez patients, les explications arrivent ) il me l'a très gentillement donné !! Son tube est donc un orion 200/1000, il me l'a déposé hier... Le gros problème part du fait qu'il n'y a jamais rien compris à la collimation, et qu'étant un peu impatient et brutal () il n'a rien trouvé de mieux à faire que de toucher aux mauvais endroits pour effectuer la collimation du secondaire (bon je dis ça mais je ne suis pas non plus un pro de la collimation hein ! Je n'y ai d'ailleurs presque jamais touché sur mon scope, d'où mon inquiétude ). En fait il a touché aux vis situées en dehors du scope (flèche en rouge sur la photo), sur le dessus. Et il les a tellement bougées qu'il y en a une qui ne marche plus (flèche en bleu et vert) à l'intérieur (la partie qui touche les branches de l'araignée donc). Il m'a dit que c'était une sorte de petite vis qui tient la branche de l'araignée et la relie au "bouton" extérieur qui était partie, il a donc mis une ficelle pour que ça tienne ...



Deuxième soucis, après lui avoir expliqué que pour collimater le secondaire il fallait toucher aux petites vis centrales, il m'a répondu qu'il avait essayé ça mais que ça ne marchait pas car les vis étaient immobiles... J'ai vérifié et c'est vrai qu'elles ne bougent pas d'un poil, comme si elles étaient bloquées !! Alors que c'est le même tube que moi, et que j'utilise la même clé... Enfin il m'a avoué avoir tourné à fond les vis du primaire, qui doit donc lui aussi être bieeeeen déréglé...



Alors comment faire ?? Est-ce que dans un club (je suis de cherbourg, il y a donc ce club dans le coin : http://gahq.astronomie.free.fr/index.php

et dans leurs activités, je ne vois pas qu'ils peuvent aider à ce genre de choses ) ils peuvent m'aider à tout régler et réparer ? Parce-que là, débutant que je suis, la collimation a vraiment l'air trooop pourrie pour que je m'y lance (surtout que le secondaire ne se collimate pas je le répète, les vis étant immobiles :/). Où alors, si un membre se dévoue gentillement pour m'aider s'il habite dans le coin ça serait top du top Parce-que oui, je ne suis pas mais alors pas du tout bricoleur ! Merci de votre aide Si c'est pas clair dites moi j'essayerai de mettre plus de photos

[manu41]

Tu as ce tuto pour refaire l'araignée d'un tube orion ou autres aussi

http://www.telescope-amateur.net/?/150-Construire-son-telescope/Ameliorer-la-collimation-d-une-araignee-Orion-Skywatcher

Aprés tu as celui-ci pour faire la colim : http://astrojbm.free.fr/fiches/collimation/Collimation.pdf

Lances toi , il n'y a rien de sorcier la dedans

['Bruno]

Si c'est vraiment tout déréglé, je commencerai par suivre le début de ce texte : http://www.webastro.net/index.php?wapedia=articles&article=217 (acte 1).

[Jack O'Neill]

Salut à tous Voilà qu'un ami à moi, qui avait acheté le même télescope que moi la même année () s'en sépare n'ayant pas accroché à l'astro. Il a réussi à vendre sa monture sur le web mais son tube ne partant pas (et pour cause, soyez patients, les explications arrivent ) il me l'a très gentillement donné !! Son tube est donc un orion 200/1000, il me l'a déposé hier... Le gros problème part du fait qu'il n'y a jamais rien compris à la collimation, et qu'étant un peu impatient et brutal () il n'a rien trouvé de mieux à faire que de toucher aux mauvais endroits pour effectuer la collimation du secondaire (bon je dis ça mais je ne suis pas non plus un pro de la collimation hein ! Je n'y ai d'ailleurs presque jamais touché sur mon scope, d'où mon inquiétude ). En fait il a touché aux vis situées en dehors du scope (flèche en rouge sur la photo), sur le dessus. Et il les a tellement bougées qu'il y en a une qui ne marche plus (flèche en bleu et vert) à l'intérieur (la partie qui touche les branches de l'araignée donc). Il m'a dit que c'était une sorte de petite vis qui tient la branche de l'araignée et la relie au "bouton" extérieur qui était partie, il a donc mis une ficelle pour que ça tienne ...



Deuxième soucis, après lui avoir expliqué que pour collimater le secondaire il fallait toucher aux petites vis centrales, il m'a répondu qu'il avait essayé ça mais que ça ne marchait pas car les vis étaient immobiles... J'ai vérifié et c'est vrai qu'elles ne bougent pas d'un poil, comme si elles étaient bloquées !! Alors que c'est le même tube que moi, et que j'utilise la même clé... Enfin il m'a avoué avoir tourné à fond les vis du primaire, qui doit donc lui aussi être bieeeeen déréglé...



Alors comment faire ?? Est-ce que dans un club (je suis de cherbourg, il y a donc ce club dans le coin : http://gahq.astronomie.free.fr/index.php

et dans leurs activités, je ne vois pas qu'ils peuvent aider à ce genre de choses ) ils peuvent m'aider à tout régler et réparer ? Parce-que là, débutant que je suis, la collimation a vraiment l'air trooop pourrie pour que je m'y lance (surtout que le secondaire ne se collimate pas je le répète, les vis étant immobiles :/). Où alors, si un membre se dévoue gentillement pour m'aider s'il habite dans le coin ça serait top du top Parce-que oui, je ne suis pas mais alors pas du tout bricoleur ! Merci de votre aide Si c'est pas clair dites moi j'essayerai de mettre plus de photos



Oyoyo, mais qu'est ce que c'est que ce massacre... Je sens que je vais ouvrir une association caritative pour la défense des télescopes

Pauvre petit Orion, torturé, mutilé. C'est triste ! Mais que fait Hubert Reeves?

[Debutant1492]

Oyoyo' date=' mais qu'est ce que c'est que ce massacre... Je sens que je vais ouvrir une association caritative pour la défense des télescopes

Pauvre petit Orion, torturé, mutilé. C'est triste ! Mais que fait Hubert Reeves?[/quote']



Oui tu as vu hein Merci des autres réponses mais franchement je vous l'ai dit je ne suis vraiment pas bricoleur donc ça ne me donne rien !! Comment faire ?? :/ Quelqu'un ne connait pas un astram qui habite dans le coin ? Ou un club astro qui peut m'aider ?

[Jack O'Neill]

Tu vis par ou tu m'as dit?

[Leimury]

Bonjour,



Ton ami est un gros bourrin qui tripotte n'importe quoi.



1/ Enfermes TON scope et TES accessoires, des fois qu'il se promènerait avec des outils (ou sans).



Une fois ton matériel à l'abri...



Pour le secondaire commences par dévisser une des trois vis de réglage, la centrale ne bougera pas tant que tu n'auras pas dévissé un peu une des trois.



Pour l'araignée et sa fixation, voies si ça tient comme ça et si oui contentez vous de ramasser le fil dégueu et de couper pour que ça ne traine pas n'importe ou.



A/ Remettre en place l'araignée.

Tu prends un bout de carton ou une regle et tu t'en sers comme guide.

Desserrer un peu les 4 molettes qui retiennent l'araignée.

Resserrer doucement les quatre en s'assurant qu'elles forment deux beaux diamètres bien droits.

Tu dois te retrouver avec un gros signe Plus avec deux branches bien droites.



Ne pas serrer trop fort, ces pièces ne sont que des pièces de maintient, pas d'effort.

Disons qu'au final tu as des branches tendues et bien droites.

Si c'est vrillé tu redresses à la main, de face on doit voir une lame la plus fine possible.





B/ Le secondaire

Commences par desserrer une des trois vis et ensuite la centrale.

Je te conseille vivement de mettre une grosse rondelle entre le support du secondaire et le moyeu de l'araignée, à serrer comme un bourrin vous devez avoir des marques de serrage qui empêcheront le réglage.



C/ Decoincer le primaire.

Vu comme c'est parti on peut parier qu'il a ramené la pince pour serrer les réglages au cul du scope.

Commences par dévisser les trois poussantes.

Les poussantes sont les vis étroites et hautes.

Là les trois tirantes (larges et basses) devraient répondre sans problème et vous permettre de régler le primaire.



Bon ciel

[manu41]

Justement , tu peux te faire la main sur celui-ci , il ne risque plus rien

Un jour ou l'autre il faut bien mettre les mains dans le bouzin , pas besoin d'être le roi du bricolage non plus .

[Jack O'Neill]

Ton ami est un gros bourrin qui tripotte n'importe quoi.



J'avais pas osé le dire, mais je n'en pense pas moins.

Modifié 25 juillet 2012 par Jack O'Neill

[Fred_76]

Va voir le club pres de chez toi. Ils te dépanneront sans souci. Et en plus ils t'expliqueront comment régler ton telescope.



Bon courage



Fred

['Bruno]

Merci des autres réponses mais franchement je vous l'ai dit je ne suis vraiment pas bricoleur donc ça ne me donne rien !!

Même avec le lien que j'ai donné, qui ne nécessitait aucun bricolage et était on ne peut plus simple ?

[Debutant1492]

Même avec le lien que j'ai donné' date=' qui ne nécessitait aucun bricolage et était on ne peut plus simple ?[/quote']



Oui oui j'ai bien regardé ce fameux acte 1 !! Et j'ai même lu le reste Mais je suis déjà sûr que les optiques sont mal placées ! Et c'est bien là le problème, c'est que c'est tellement déréglé que mes compétences minimes pour une collimation "de base" ne suffisent évidemment pas En plus, le fait qu'il y ait un truc de cassé au niveau de l'araignée, je n'ose pas trop toucher à tout ça ... Ouais je crois que le mieux est d'aller voir le club ! J'en profiterai pour parfaire mes connaissances Je crois qu'ils sont ouverts le samedi matin.



Leimury : merci de ta réponse qui comme d'habitude se fait on ne peut plus précisément Si je te suis bien, en gros, pour que le secondaire soit placé correctement à la base, il faut bouger les 4vis qui retiennent les 4 "pattes" de l'araignée () et il faut que chaque patte soit de la même longueur à l'intérieur c'est ça ?

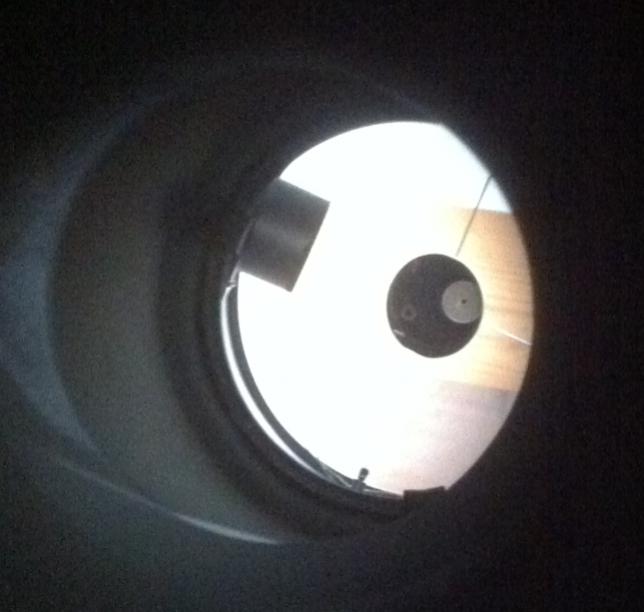

En plus, j'ai mis un oeilleton de collimation histoire de voir à quoi ca ressemblait par le porte-oculaire, et là y'a des trucs qui me semblent vraiment louches ! Pour vous illustrer mon problème, j'ai pris une photo par le petit trou de l'oeilleton, que vous puissiez voir ce qu'il en est... Tout est complètement déréglé on est d'accord ?? Et c'est réellement ce que l'on voit dans l'oeilleton ! La photo n'est pas décalée ni rien ! ca fait peur

[Leimury]

T'inquiètes, c'est moche mais c'est pas cassé juste déréglé.



Pour les ranches de l'araignée ne mesures pas, tu prends la règle ou le bout de carton pour les mettre bien droites, former un beau gros signe plus.

Si la géométrie te parle un peu tu verras que si les branches forment un beau plus le secondaire sera forcéement bien centré.



Comme un spécialiste ou deux risquent de te parler de l'offset:

Tu ne t'en occupes pas, Orion s'en est occupé sur le secondaire.

L'offset est réalisé au collage du secondaire sur son support.

Si tu regardes le secondaire il n'est pas collé centré mais décalé; c'est pas un bug, c'est là que se trouve l'offset.



Donc, tu retends les branches de l'araignée pour qu'elles soient bien droites et basta.

Là tu pourras tranquillement régler le secondaire.



D'après ce que je vois sur ta photo le secondaire se réglera surtout avec celle des trois vis qui est dans l'axe du PO.

Si tu peux nous envoyer une photo par l'ouverture avec le PO et les vis de réglage du secondaire visible (et avec repères)ce sera encore plus facile.



Bon ciel

[manu41]

Là tu es dans les choux

Il faut régler le secondaire car il est vraiment décalé .

[Jack O'Neill]

Une fois que tu l'auras règlé tu comptes en faire quoi ce ce telescope? Je te déconseille de le remettre dans les mains de ce gougnafier looool.

[Messier31]

Bonjour,



Nous sommes quelques un sur Cherbourg, n'hésite pas à nous contacter et nous verrons bien si nous pouvons t'aider à réparer ton télescope.



François

[Debutant1492]

Une fois que tu l'auras règlé tu comptes en faire quoi ce ce telescope? Je te déconseille de le remettre dans les mains de ce gougnafier looool.



Bah je sais pas trop je compte le garder je pense x) un miroir ça peut toujours servir !! Mais bon si je pouvais le remettre en état ca serait bien Leimury : le truc c'est que y'a pas moyen de jouer avec les trois petites vis du secondaire elles bougent pas d'un pouce !! Et j'ose pas forcer plus parce-que du coup quand je force les branches de l'araignée se tordent encore plus Bref c'est le bordel !!

[Leimury]

Ca a été forcé, faut bien desserrer.



Allez, ptit gars, desserres ce bouzin et mets y une rondelle.



Bon ciel
