juanlucas78

Un hybride : https://www.cloudynights.com/articles/cat/articles/how-to/amateur-telescope-making-atm/atm-one-trip-dobsonian-r1046 JL.

Re, il y a le tube PVC peint aussi ! https://lab.milouz.com/fabrication-dun-telescope/ JL.

Des exemples et il y en a bien d’autres cordialement Jean-Luc. https://astronamis.forumactif.com/t4651-construction-astrographe-de-250-f3-2-en-carbone http://www.astrosurf.com/topic/143482-assemblage-dun-astrographe-200800-avec-barillet-maison/

Hello, pour un 150 le suis pas sûr qu’un serrurier soit le meilleur compromis ? je pencherai plus pour un tube si j’avais à en construire un ! le choix est toujours cornélien pour trouver le meilleur compromis en fonction de tes moyens techniques. le net regorge d’exemples en cherchant bien tu trouvera un scope qui aura les mêmes caractéristiques et qui peut te servir d’exemple après y apporter ta touche personnelle amélioration, matériaux, innovation. qui dit tube dit souvent monture équatoriale, mais j’ai vue aussi des 150 Dobson tubes ou serrurier ou hybride (mis tube mis serrurier). le carbone est idéale on verra ce qu’en dit la communauté. voici un exemple mais il a acheté le tube https://astronomie-astrophotographie.fr/Projet-2014.html#tube il faut que tu pense au barillet aussi A Définir ton CPL (là suis pas au trais mais beaucoup ici peut t’aider). Type d’araignée pas de panique tu découvrira au fils de l’eau. bref c’est passionnent personnellement j’y prend beaucoup de plaisir car il y a toujours à découvrir dans des domaines très différents. j’ai vue un Astro qui a mouler son tube et explique toutes les étapes je vais texle retrouver cordialement. Jean-Luc.

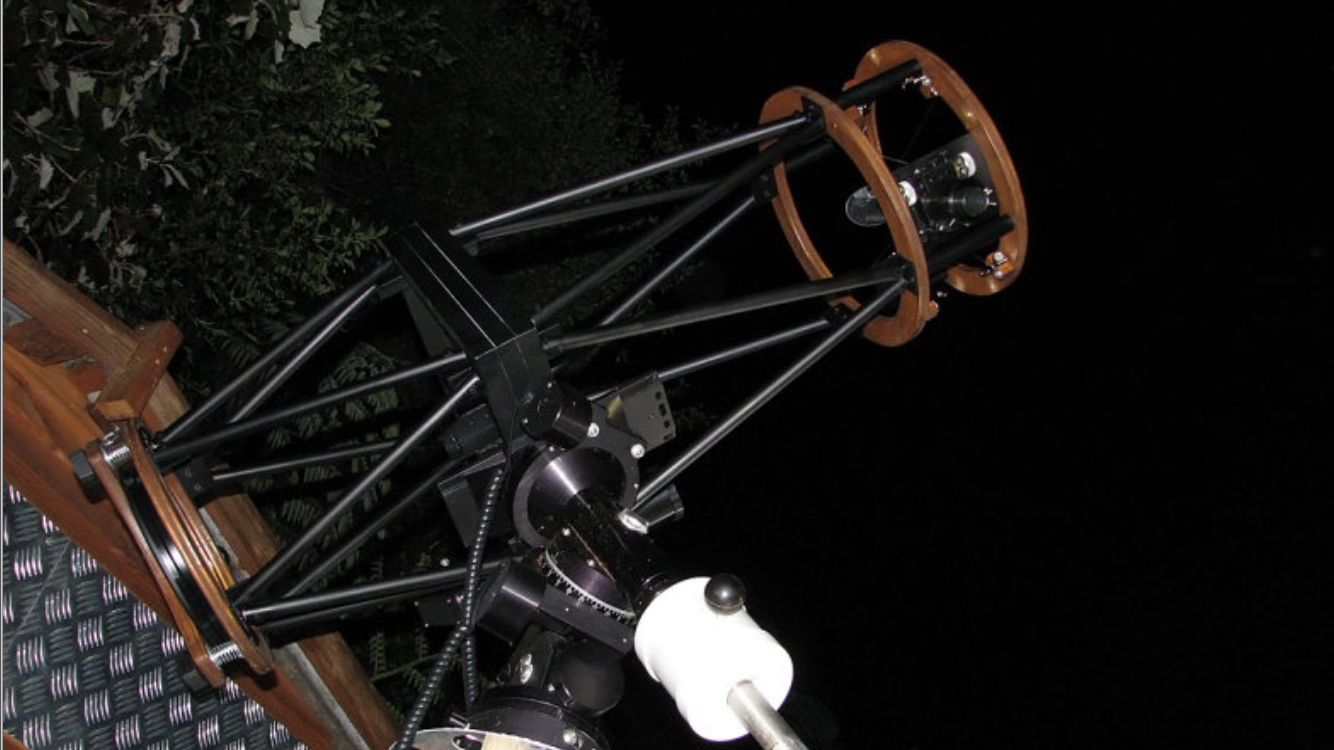

Hello, j’ai peut être été trop ambitieux … je n’ai surtout peut être pas assez préciser mon projet. le terme Astrographe n’est peut être pas approprié !!! je vais plutôt donc dire un newton serrurier sur monture équatoriale … dédiée photo 😀 #CPL. je voulais un scope sur équatoriale depuis la fin de la construction de mon Dob. pour faire un peu de photo et l’occasion se présente avec ce miroir. j’ai penser à une époque en faire un avec le miroir de mon 300mm mais trop lourd il fait 7 kg a lui tous seul. Voici l’astrographe que j’ai en partie copié https://www.pbase.com/rolfolsen/10_inch_serrurier_truss_tube_newtonian ca me va tous a fait et de toute façon je n’est pas le budget pour plus L’astro n’est qu’une partie de mes occupations.. coutelleries, menuiserie… apiculture et bien d’autres du coup je doit repartir mon budget (je doit budgétiser en même temps la construire un four de trempe pour la coutellerie) mais bon ça c’est ma toutouille. « J’ai vue de très belles photos de strock sur equatorial » Un ami du club fait des photos très honorables avec un 130 schmidt cassegrain donc je pense qu’avec ce type de scope je sortirai bien quelques chose 😀 et je resterais sur un PO 2’ Ça chiffre trop vite après le 2’ Pour la monture une eq6 porte 20 kg max mais il est conseillé de pas la charger au max. je vais alléger mon dessin le plus possible pour l’instant je suis à 18 kg en comptant 2 kg au bout pour le PO plus APN ou caméra etc. peut être trop juste j’ai pas encore choisi le matériel. Il faut donc que je descende au dessous de 15 pour pas qu’elle souffre ça doit être possible. J’en ai peut être une avec goto d’occasion par l’ami du club, eq 6 ou plus je sait pas encore. Pas encore vue. je veut me limiter à une eq6 car après c’est plus transportable et le vent on fera avec. (Pas de possible de station fixe dans mon jardin ou faudrait que je coupe tous les arbres du quartier 😂). je pense aujourd’hui partir sur un APN double emplois pour faire de la photo voie lacté ou autre sur un trépied photo Je ferais au mieux avec mes moyens et vos conseils avisés. merci à vous, vous m’avez aider à trier les patates entre le souhait et le possible, à préciser ce que sera mon produit final cordialement. Jean-Luc PS : je vais en profiter dans un premier temps pour passer mon Dobson 300 mm et PO 2’ en impression 3D ça c’est vite fait en ça me donnera une idée pour ce projet ou pas.

Bonjour à toutes et à tous bonjour Yannick et merci pour toutes ces infos du reste à faire j’avais bien conscience de tous ce qui me reste à dimensionner ! suis pas pressé pour le choix du matos c’est pas fait, il faut que je me documente et aussi que je budgetise (donc entre temps j’ai le temps de la réflexion) je commencerai a construire que lorsque j’aurais acheté la monture et la caméra les gros postes $ un tube seul ça va pas me servir à grand chose. cordialement. Jean-Luc. PS : je me l’imiterait peut être à un APN.

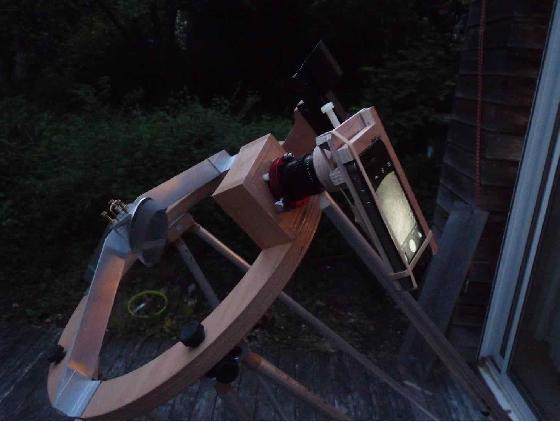

Non je pars de zéro ! Tous le monde a commencé un jour non ? Comme à l’époque pour mon Dodson. j’ai tous a apprendre. pour le traitement photos j’aurais de l’aide dans mon club. J’ai juste fait quelques photos avec mon iPhone 4 de l’époque avec mon bobson. Cordialement. Jean Luc.

Hello, Merci pour ces conseils. pour l’astrographe c’est comme pour mon Dobson a l’époque. je n’en n’avais jamais toucher n’y vue de près un Dodson avant de me lancer. j’ai appris beaucoup ici grâce au conseils de tous et je suis arrivé au bout. C’est la même chose aujourd’hui, j’apprends en marchant. merci à vous. Jean Luc.

Suis d’accord mais comment définir le train d’optique d’abord choisir mon matos ok mais aussi tracer tous cela pour savoir au final ou va se retrouver le capteur ? faut que je trouve des photos de tous ce bazars lol pour le faire une idée cordialement

Hello, il n’empêche que même avec tous cela il faut que je sache comment tous s’assemble pour positionner le foyer du télescope non ? cordialement. jean Luc.

😂 respire à fond Ok faut que je choisis mon matos /budget d’abord ! Mais j’aimerais bien faire du visuels aussi avec des objectifs 2’ j’ai pas de PO 2’ sur mon Dob … encore que si j’arrive à en imprimer un … je peut modifier le 300 mettre un deuxième PO dessus 👍🏻 cordialement. Oops j’ai pas fait gaffe à ce post. PO de 76 …

Bonsoir h ! Bon, je ne veux pas me meler outre mesure de ce qui ne me regarde pas, en fait 😏 mais heu, tous les tracés que j'ai pu faire amènent à du vignettage à l'entrée du PO si tu n'es pas à 76 mm d'ouverture, ce qui fatalement ruinerait une partie de tes efforts par avance. ————-/-/ j’ai pas compris pas de soucis t’es conseils m’aide met ton grin de sel hésite pas 😉 cordialement. jl

je veut dimensionner mon « train d’objectif un sortie PO, par tracer problèmes je n’ai aucune idée de comment faire j’ai trouver ceci sur le site de magnitude 78 dans l’étude du télescope de Yannick quelqu’un aurais t’il de la doc expliquant cette construction (Yannick assurément) je veut le faire par tracer le calcul optique c’est pas mon truc. merci d’avance Jean-Luc. PS : j’ai beaucoup chercher sur le net avant de vous sollicité, peut-être pas les bons moos clefs ??? a pars le dessin de Yannick j’ai rien trouvé.

Bonjour, superbe ca m’impressionne toujours le soleil Une question s’il vous plaît nous avons dans notre club en gestation la fabrication d’une lunette solaire. Je vois sur le net que le tube est toujours en acier. sûrement pour la température interne ?? Cela n’est pas possible en tube PVC ou carbone ? bien à vous. Jean-Luc.

Bonjour Adrien, En faite si tu est toujours d'accord, je veut bien le tube. Sachant qu'il me faudrait 100 mm de longueur. Bien a toi. Jean-Luc.

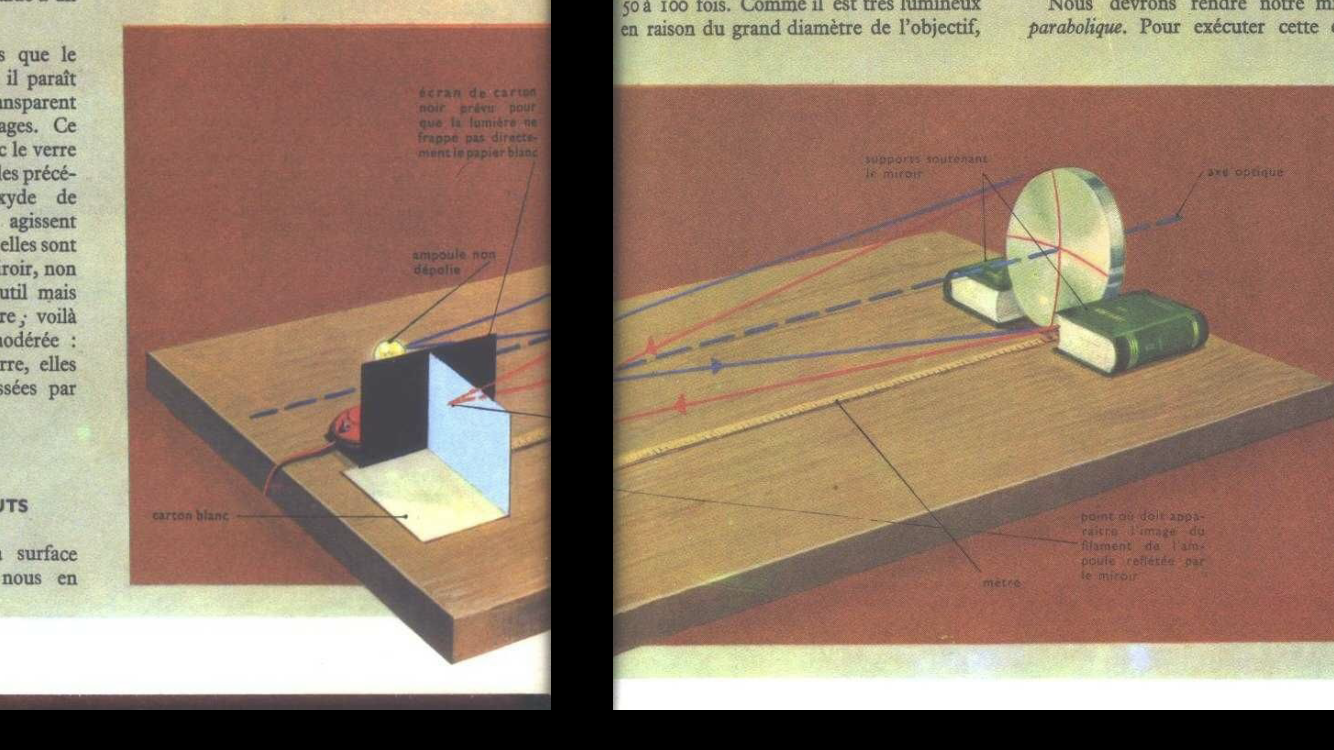

Je l’ai fait pour mon miroir de 300 pas compliqué cordialement. Jean-Luc « Tous l’univers » année 60/70 😀

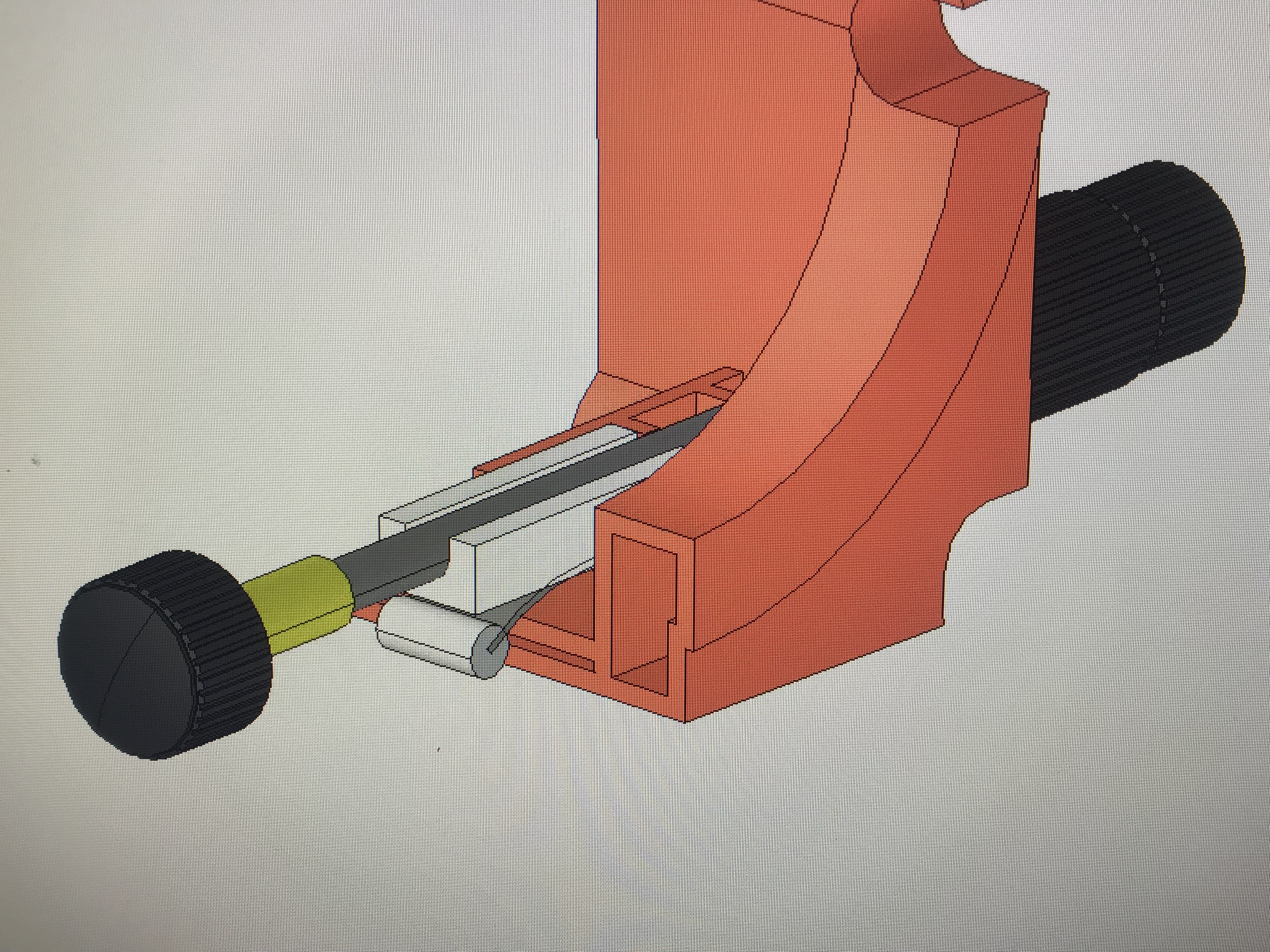

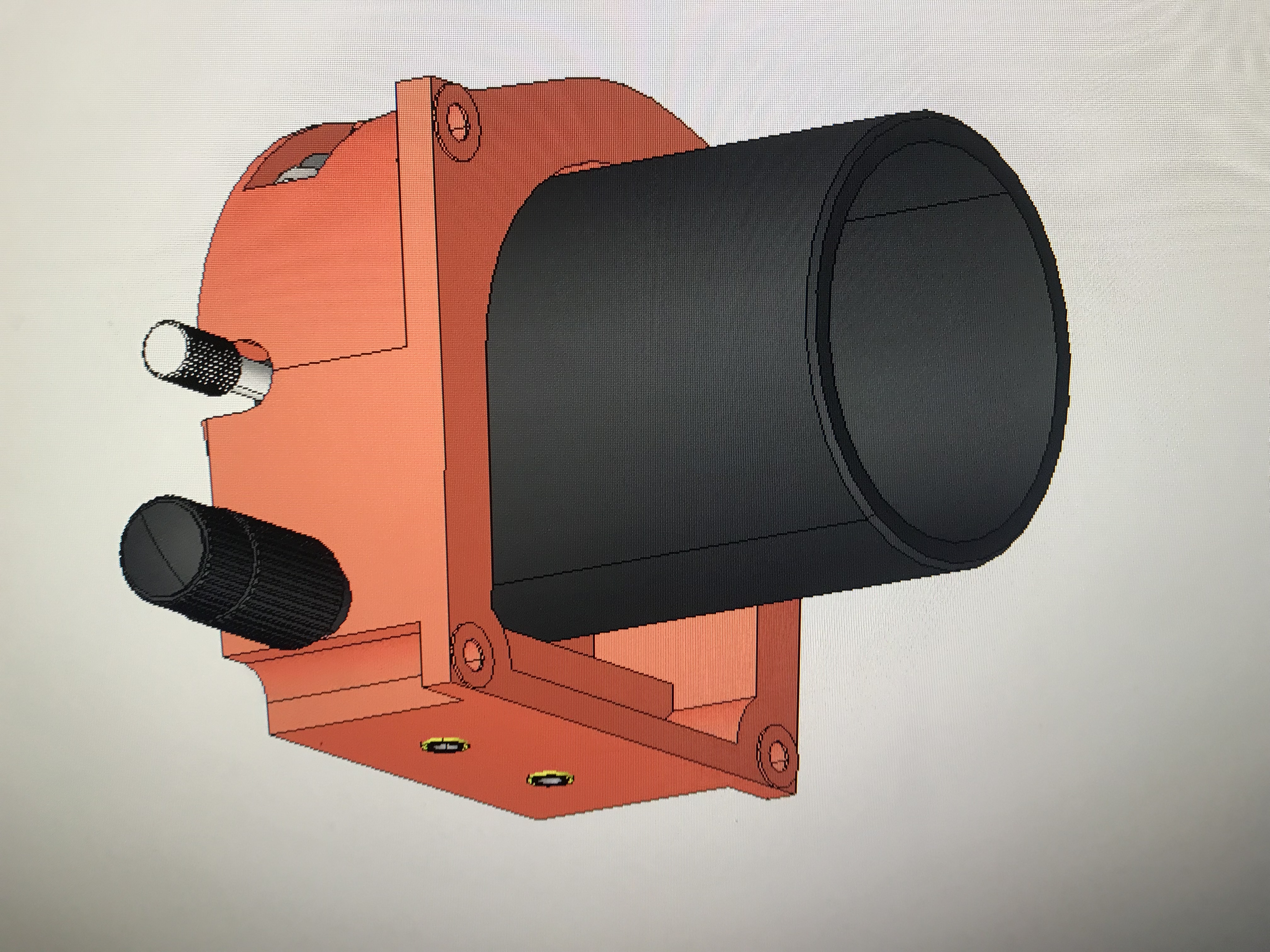

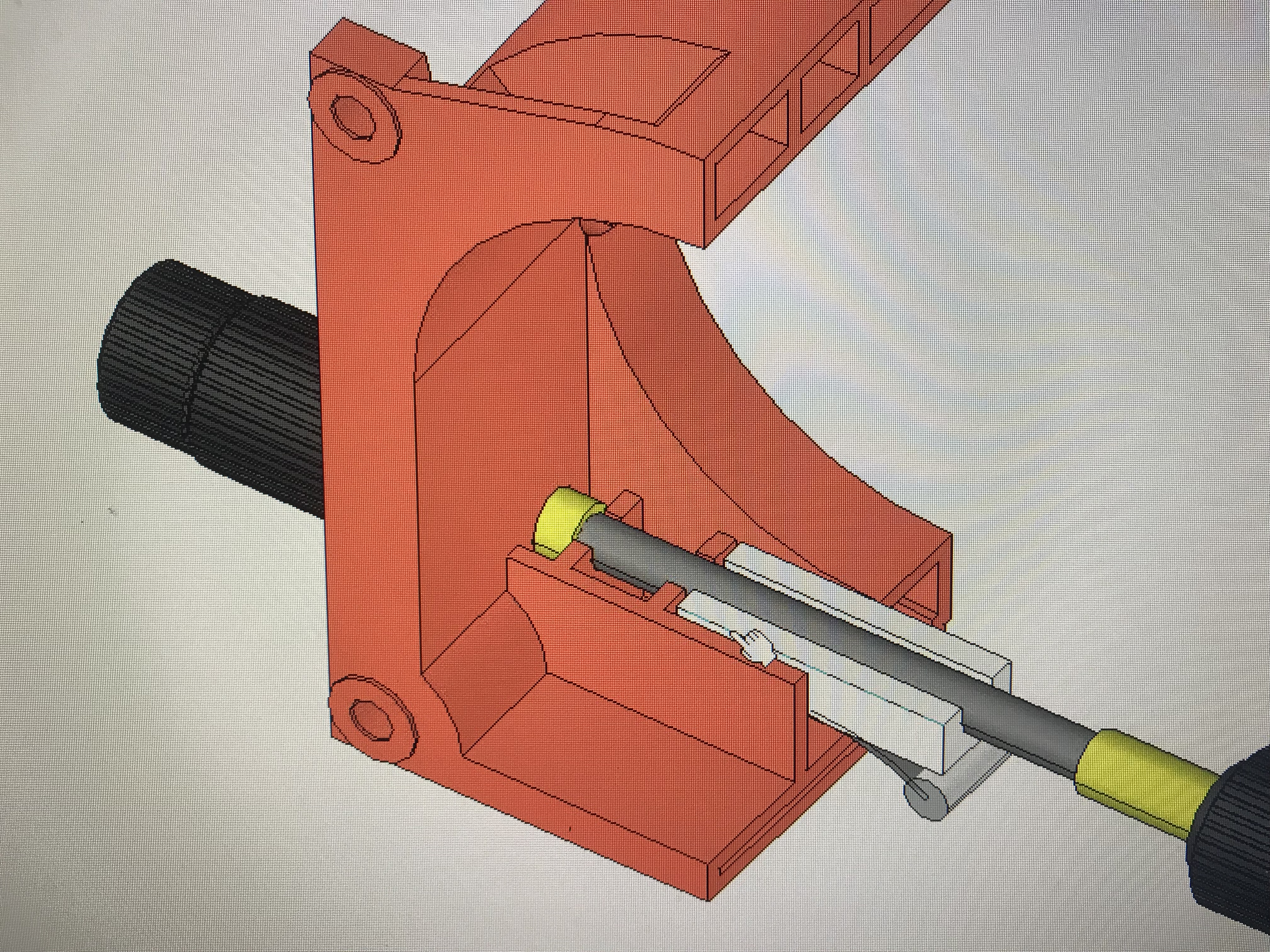

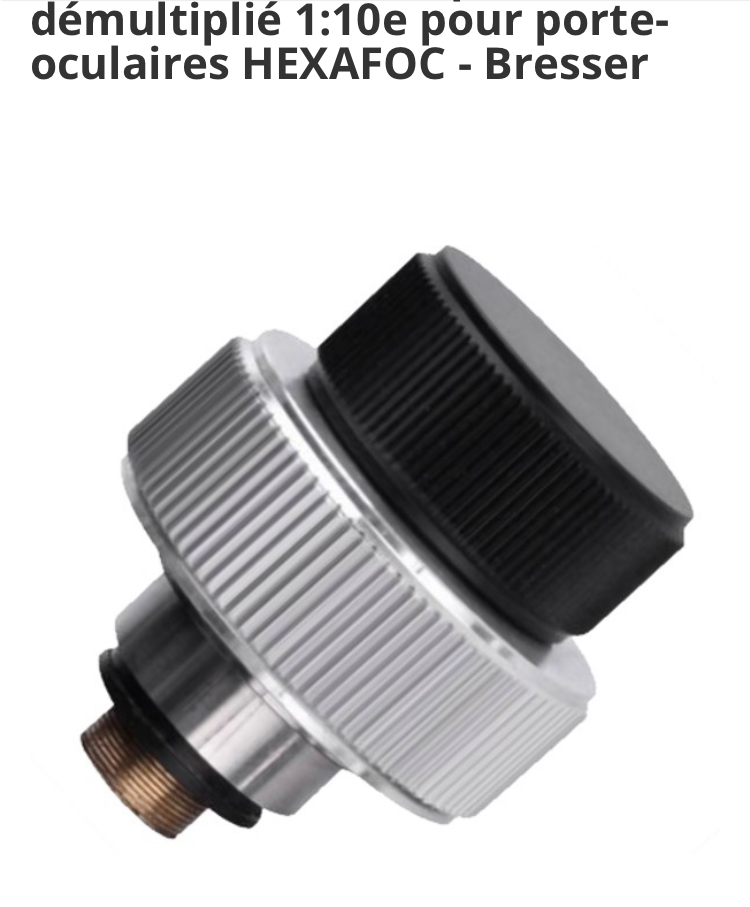

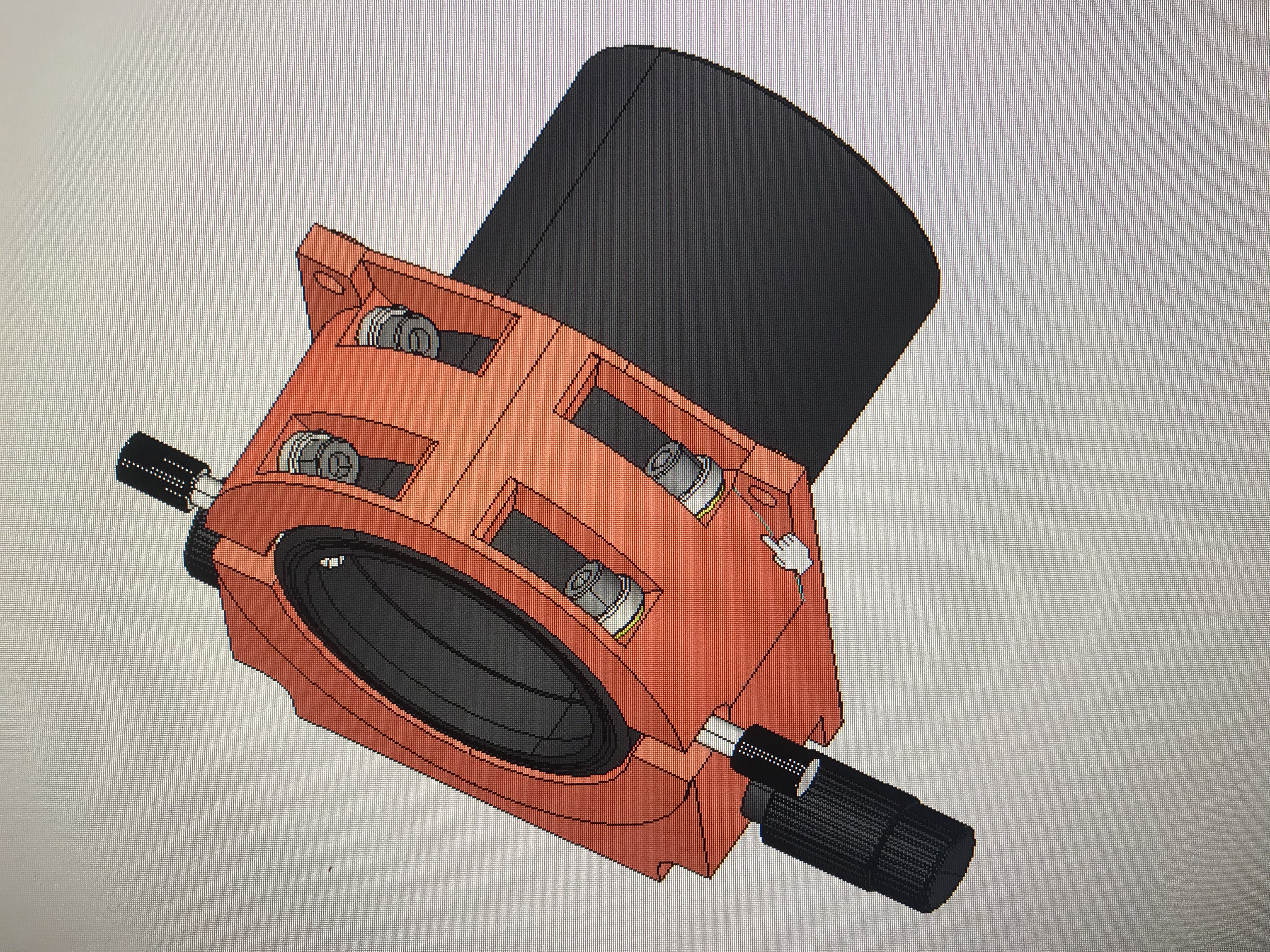

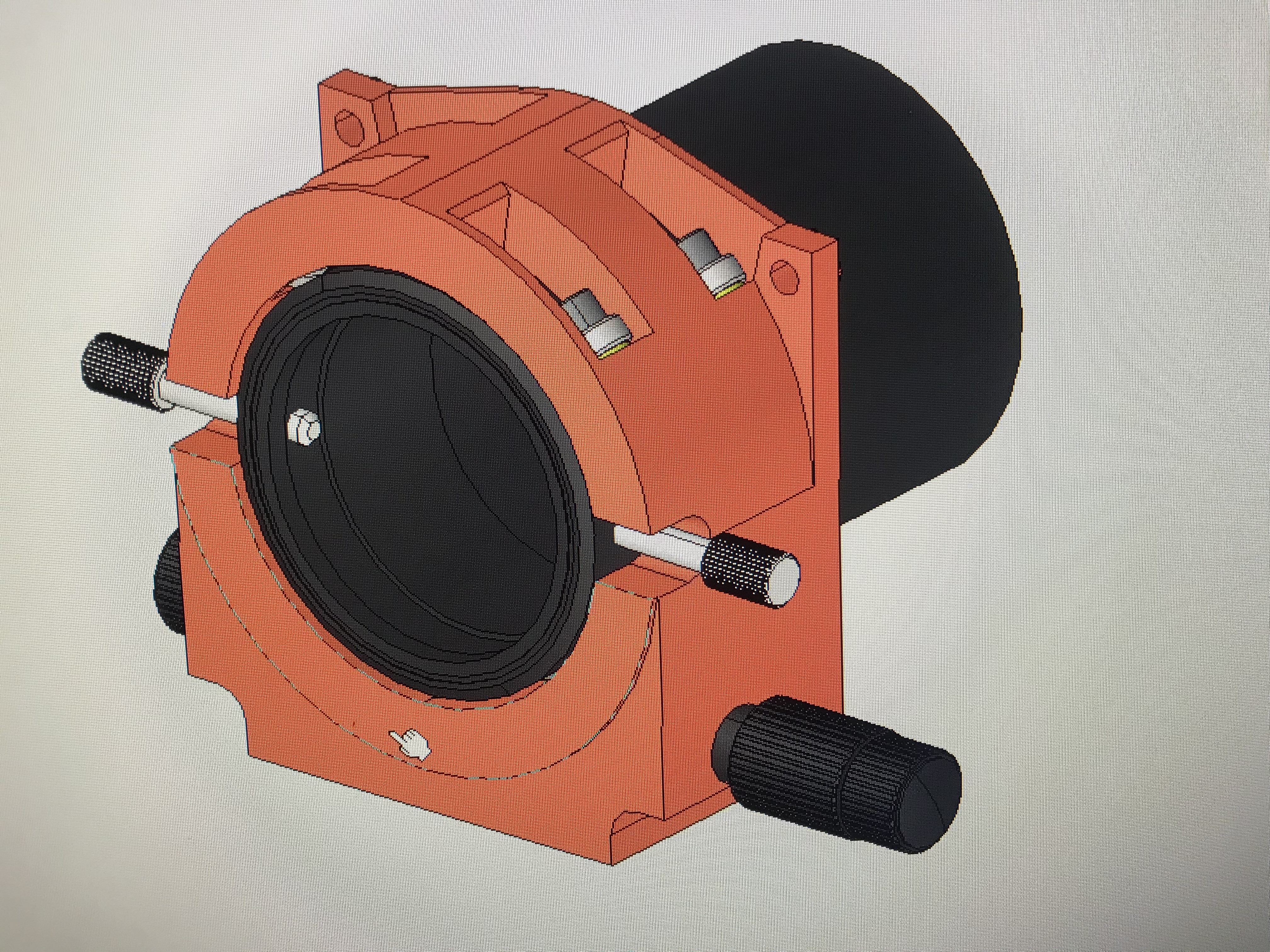

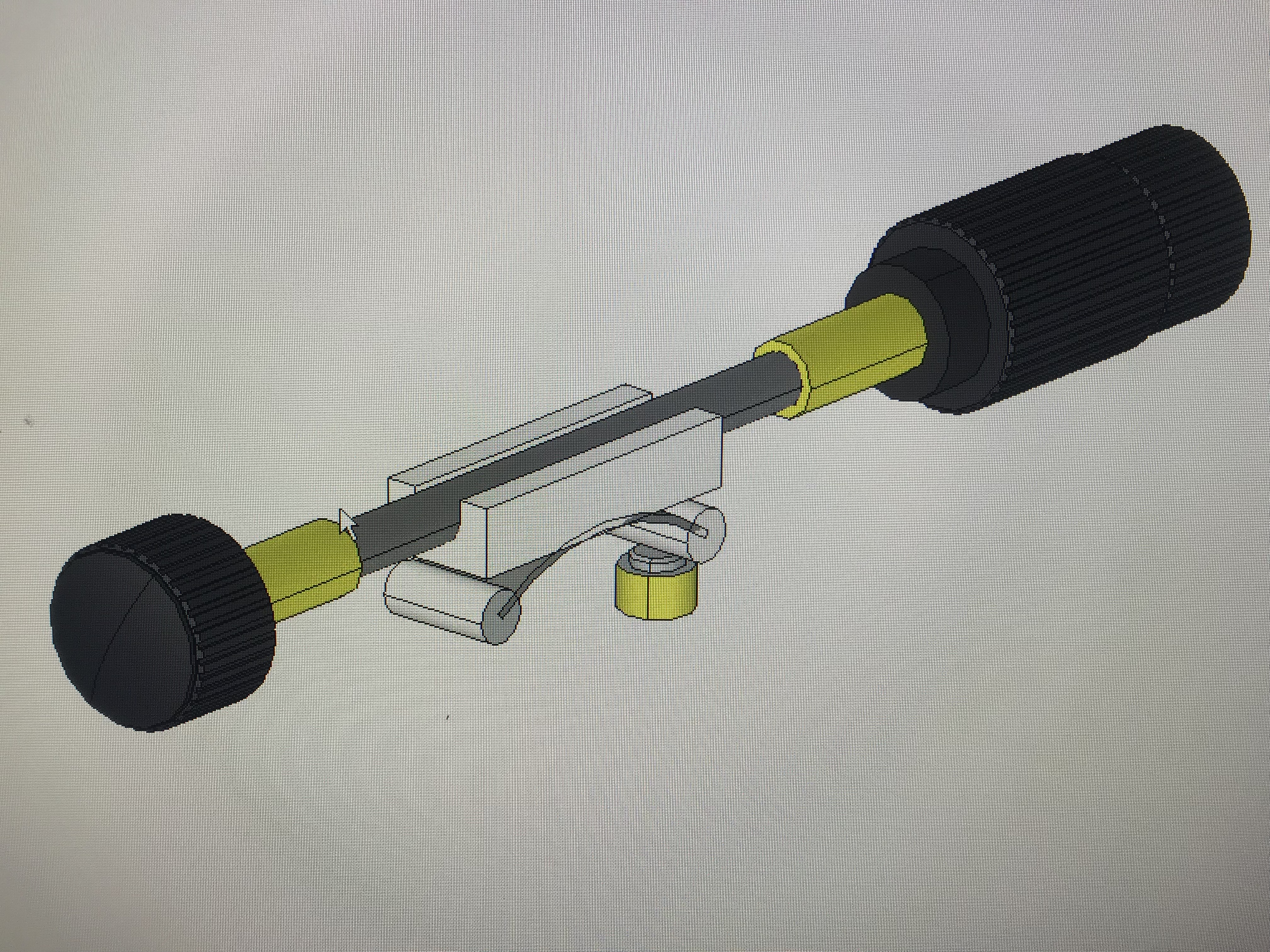

Bonjour à toutes et à tous. des nouvelles de mon PO. il me manque plus que la conception de l’avance micro-métrique avant de passer a l’impression 3D. certain reconnaîtrons le MonLight 😀 Quelqu’un aurais les plans d’un tel système s’il vous plais 🙏 je trouve rien sur le net ? sinon j’en achèterai un, mais je ne les trouve pas beaux ce du commerce et un seul fabricant / qualité ??? cordialement. Jean-Luc.

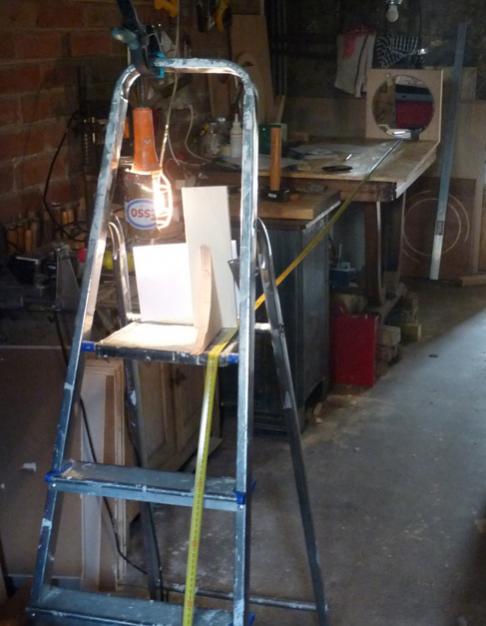

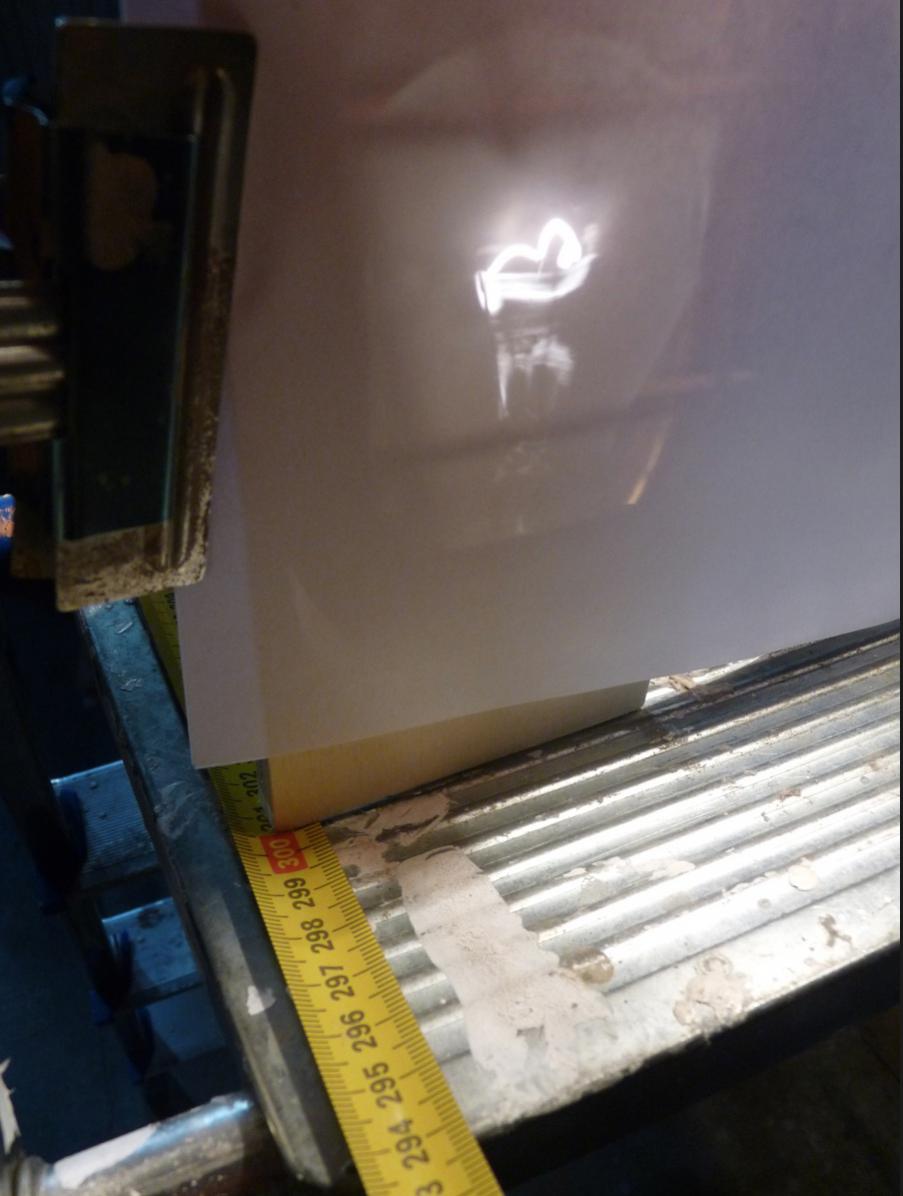

Hello, Effectivement on y passera pas plus de temps ! Mais même si tous n’est pas aluminé la focale dépendante de la courbure pas de la zone aluminé. je vais mesurer tous ca. il suffit de mesurer le rayon de courbure pas un petit montage optique je l’ai déjà fait pas compliqué La focale est égal au rayon de courbure / 2 cordialement. Jean-Luc.

Hello, Comment va tu ? Oui étrange. la plage sans traitement est peut être une réserve du au procèdes d'aluminisation, j'ai lut qu'il y avais parfois des épargne ? Donc important avant de tous figer de mesurer ou commence la courbure et quelle est la focal exacte (je fait cela des que possible). Si la courbure commence aux bords => 260 mm pour le dimensionnement optique. Cordialement. JL. Hello Christophe Je vous que tu met 6 en focal ratio le rapport de control du miroir dit F/D 5.75 cordialement JL Hello, Je vais retracer l'épure avec 80 et 85 mm Cela va me permettre de voir si mon tracer est bon et donne les même résultats que ton logiciel. 😉 Cordialement. JL.

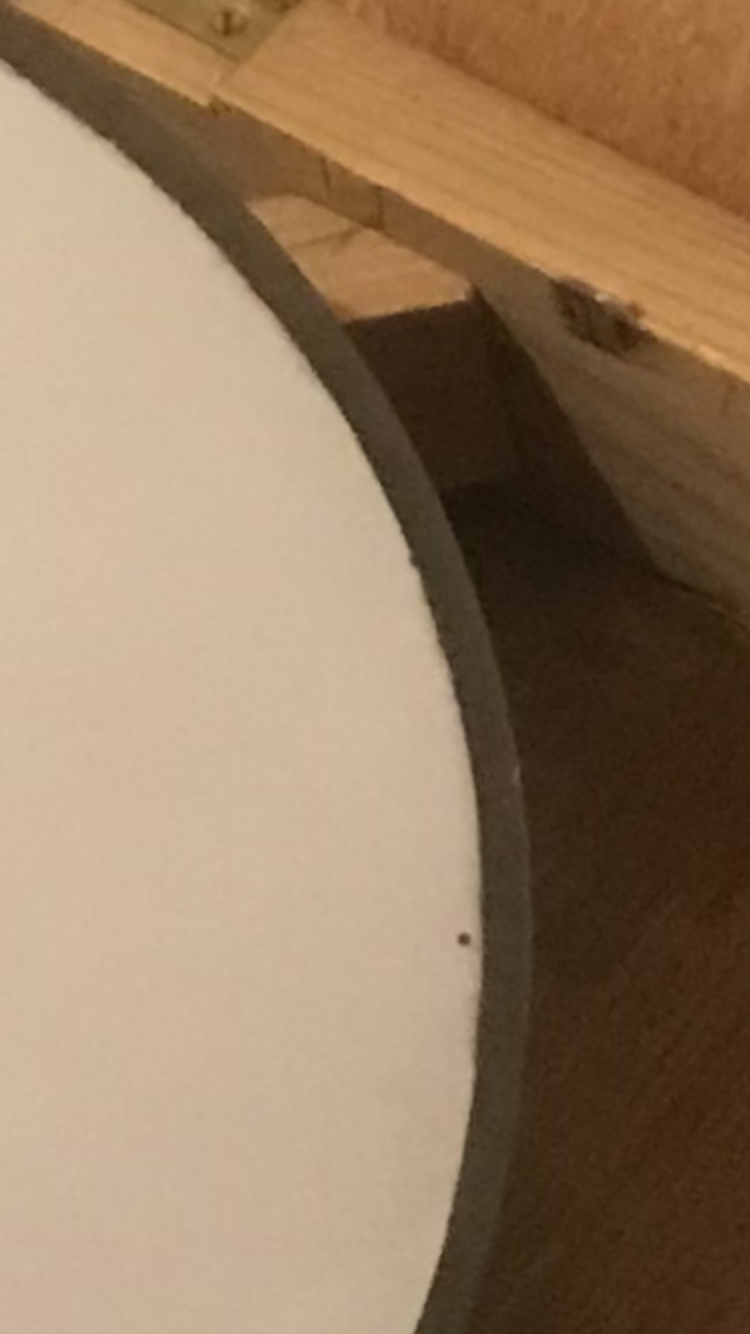

Hello Christophe bon fait que je digère tous, mais merci encore beaucoup pour le temps que tu prend 👍👍 je mouline tous ces infos (c’est dense) et je reviens vers toi. Je le retracerais à 80 pour voir quant même demain. sinon oui il est en mm et pas en pouce donc 260 mm mais il ny a que 250 mm aluminiser ??? donc en fait 250 mm optique Curiosité des années 70 ? je vais quant mesuré la focale avant de taper dans le dur. Et je vois s bien que j’ai pas figer mon schéma optique camera filtre etc … faut que je documente ça 👍 bien toi. Jean Luc PS :Tu voit il y a une couronne de 5 mm tous au tour sans traitement ? Donc 250 mm optique curieux …

Y a un truc quelques part 🧐 😂🥲 cordialement. Jean-Luc.

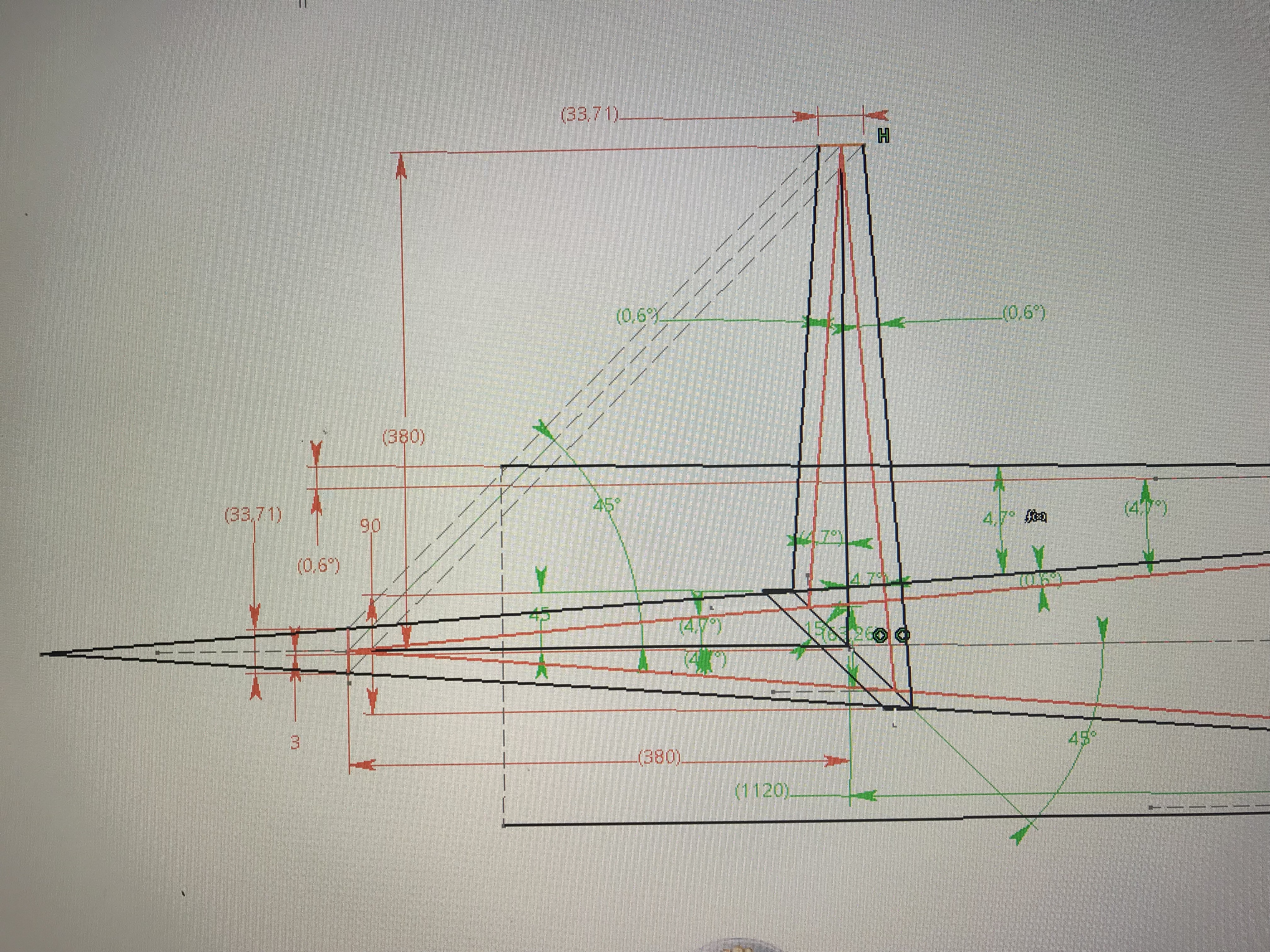

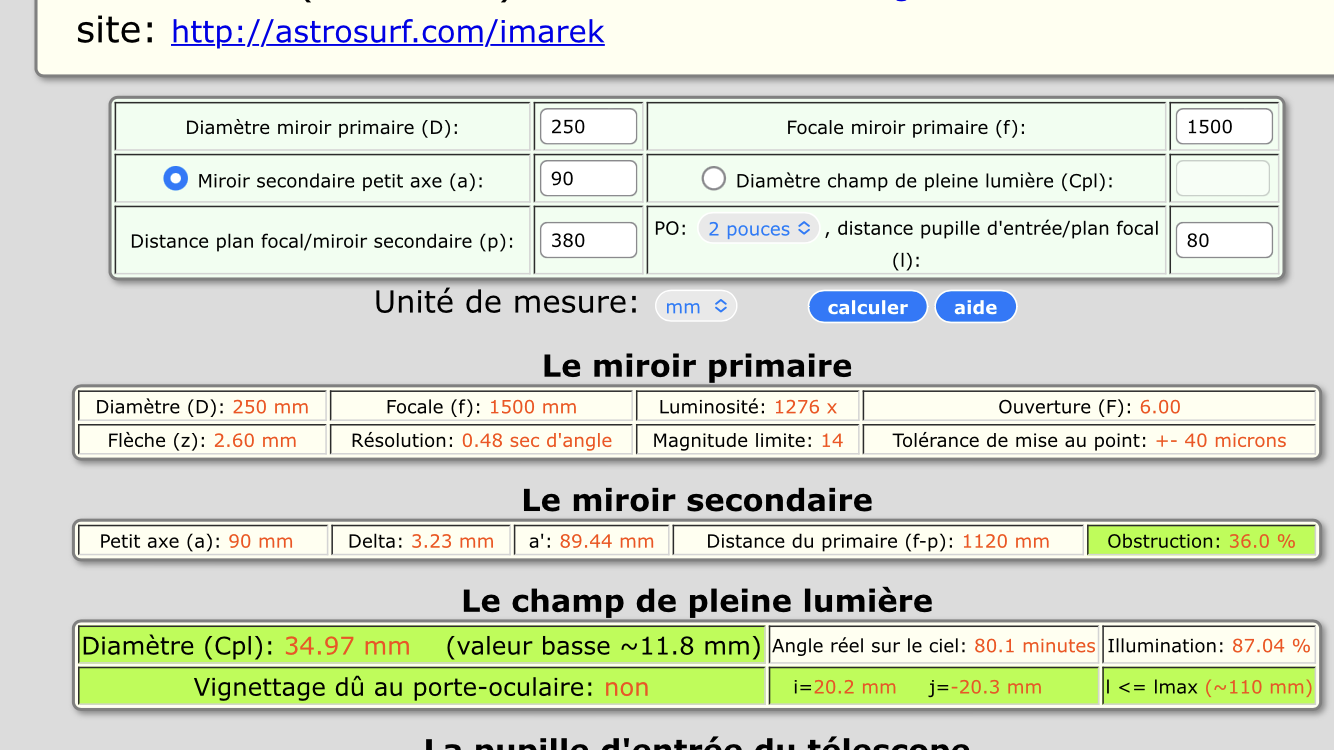

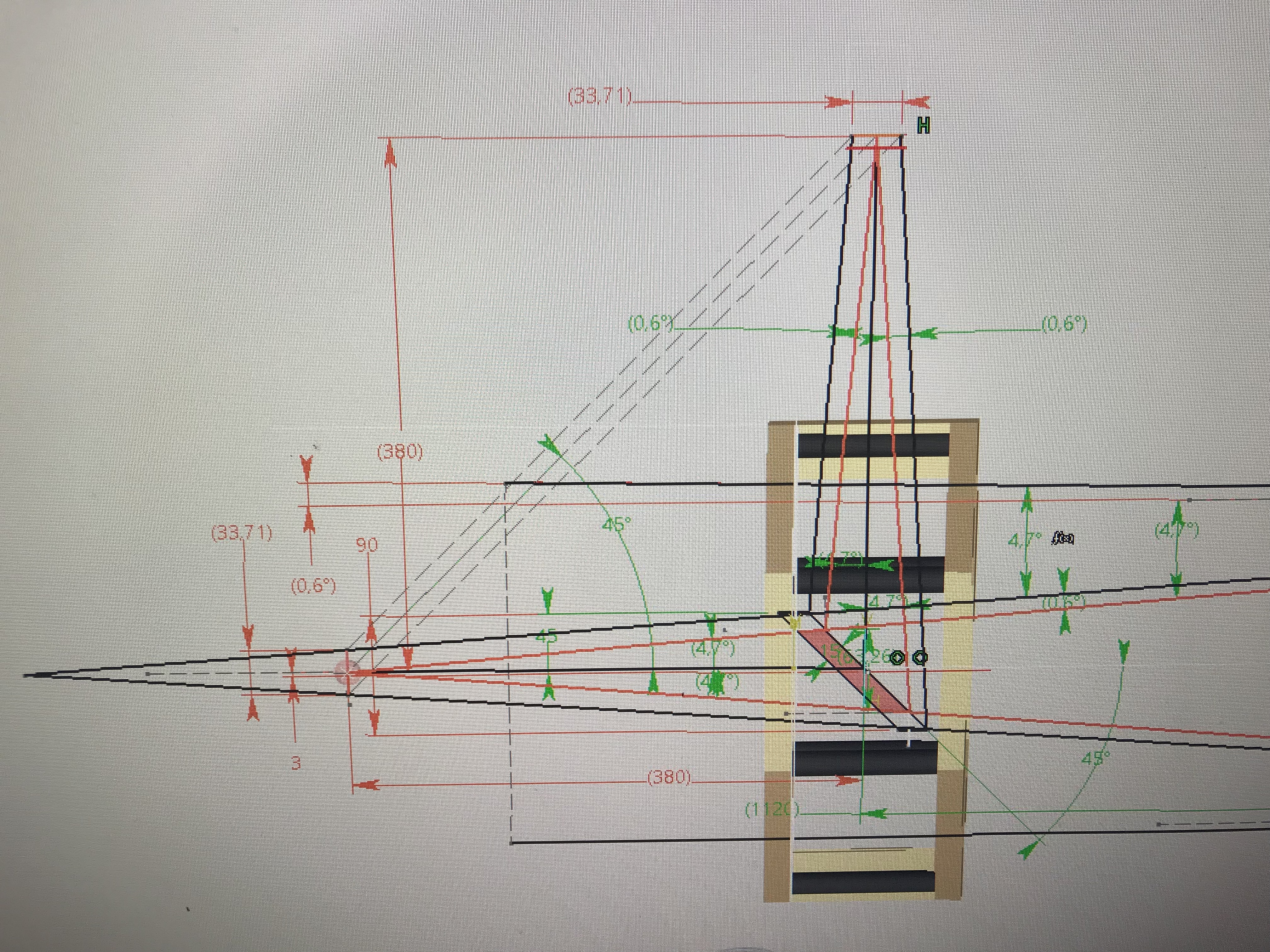

Bonjour à toutes et à tous. Salut Christophe, bon j’ai regarder vite fait un CPL entre 30 et 25 avec un secondaire de 90 mm j’ai pas réussi utiliser ton logiciel… tous en anglais trop fort pour moi sorry mais j’ai celui de lionel fournigault que j’ai utilisé pour mon Dobs http://www.astrosurf.com/imarek/newton/newtonform-fr.php moi je le trace, mais je l’ai vite fait j’ai pas eu trop de temps aujourd’hui ! Pour un CPL de +/- 33,5 mm avec un miroir de 90 j’arrive à un déport (P) de 380 mm et ça sort carrément de ma structure Avec la feuille de calcul de Lionel j’arrive presque au même résultat à un ème près

Bonjour Jean-Pierre, (c'est bien Jean-Pierre ton prénom ?) Merci pour toute c'est adresse ... cool. Alors très bonne question .. pourquoi un serrurier et pas un tube ? ... Et bien je sais pas ? Je me suis même pas posé la question … je suis parti directement en serrurier. A postériori je peut te trouvé plusieurs raisons pour justifier mon choix lol : - La première n'est pas cartésienne du tous "c'est purement esthétique" je préfère scopes serrurier au tube (surement depuis la réalisation de mon T300 si dessous) je peut pas de dire pourquoi ? - La deuxième c'est le transport, tous est démontables = moins de place qu'un tube ? Et encore j'en suis pas certain que cela soit vraiment le cas. Tu voit pas vraiment de raison crédibles. Mais je vais regardé quant même, a tu STP des adresses pour l'achat d'un tube carbone de ce diamètre. - cela ne doit pas être donné non plus ? - et en mouler un, alors non, j'ai horreur de travailler la fibre (pour en avoir fait beaucoup dans une autre vie). Bien à toi. Jean - Luc. .

Beaucoup d’infos, très intéressant tous ça 👍 j’ai faillit rallumer l’ordi, mais je me connais si je le fait je vais y passer une partie de la nuit. et j’ai une putain de crève en plus… pas raisonnable 😂 je trace ça demain si je trouve le temps et je met des plans en lignes demain dans la soirée si je peut. Cordialement. Jean-Luc.
