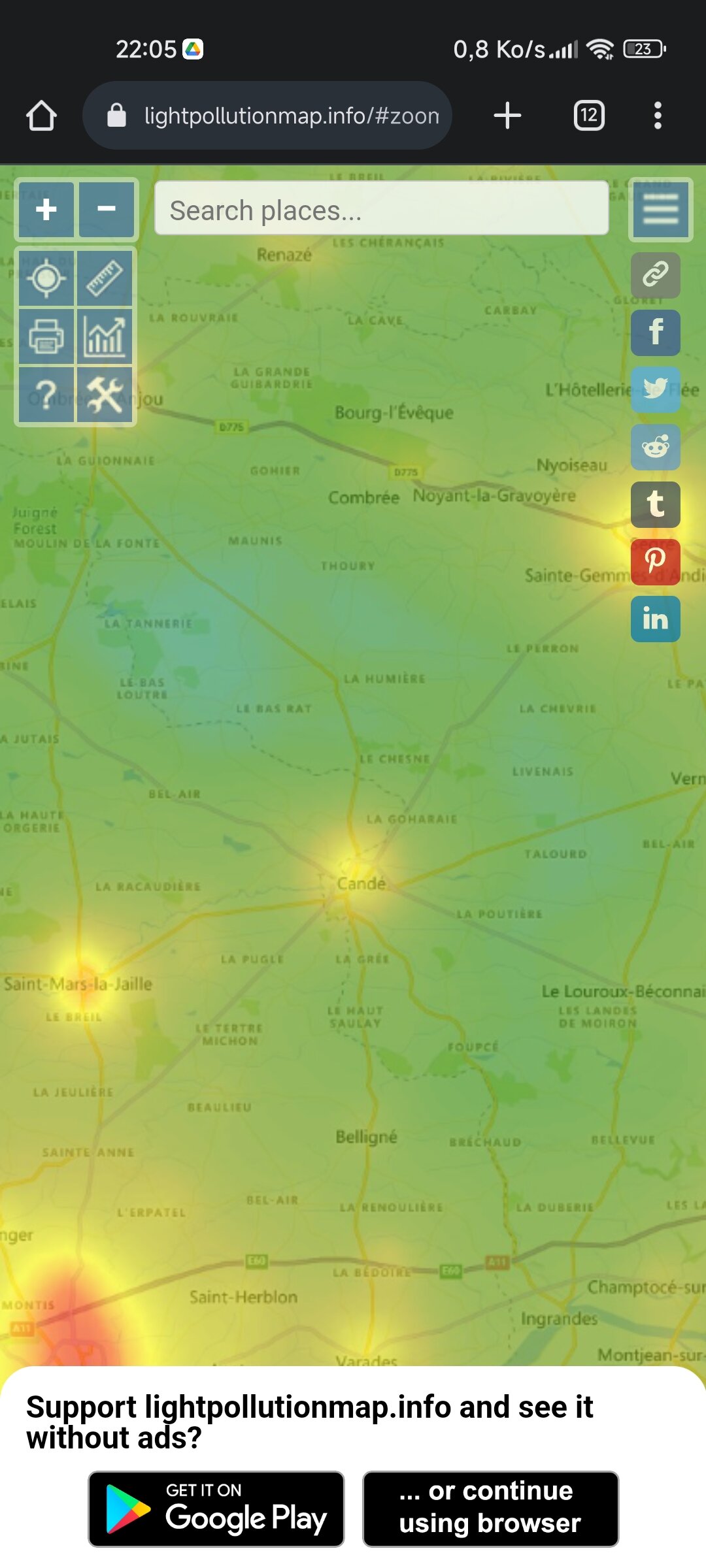

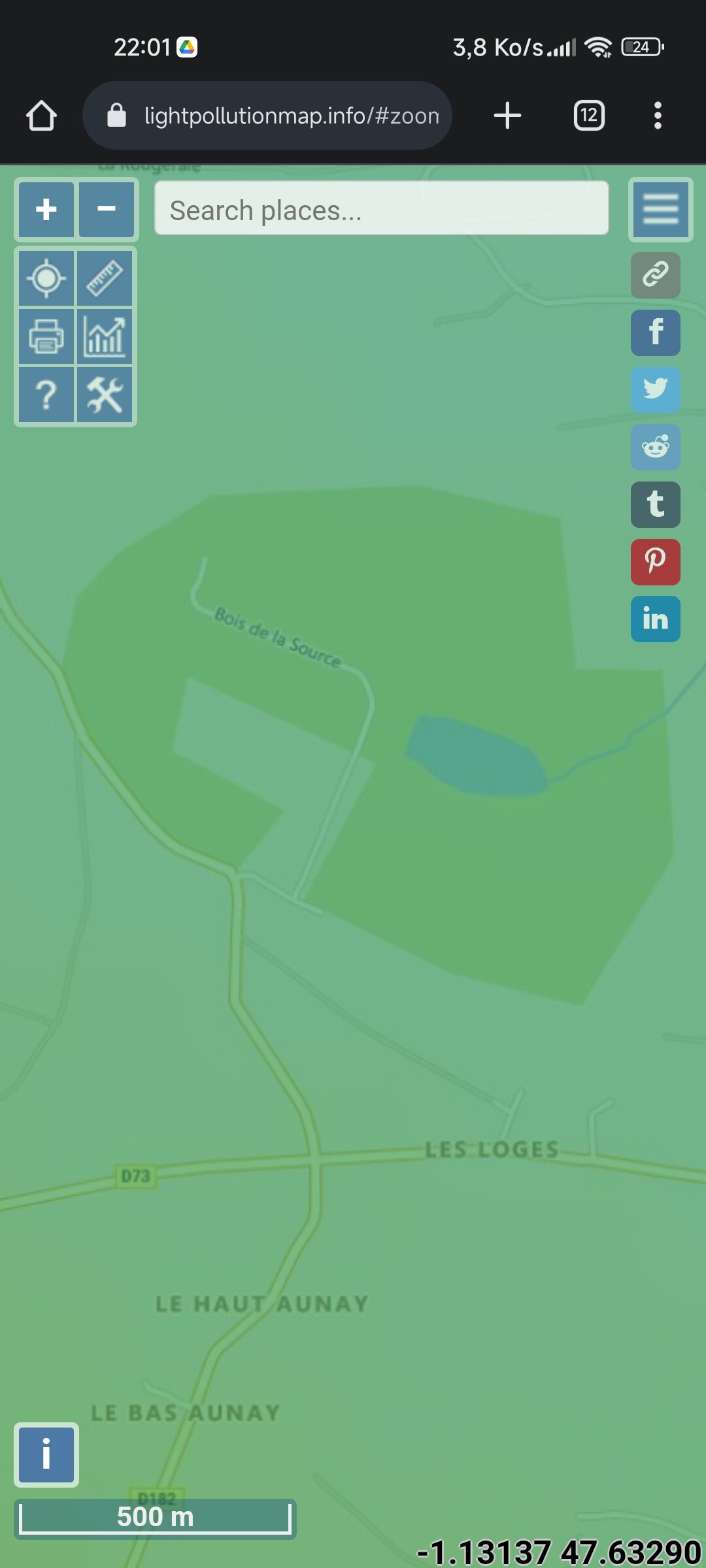

Et bien moi aussi ! Il y a l'air d'avoir un parc bien propre au nord (ouest) de Candé. Ça a l'air plus propre que au sud. Et un parc peut être sympa.

Hello, Placer cette valeur sur ON est juste pour permettre de flasher le Wemos sans avoir à le sortir du PCB. Merci, mais c'est autre chose. On va vérifier que l'on a la continuité sur les ligne RX/TX sur le PCB MaxPCB3. Car le ESP32 OnstepX fonctionne correctement avec le ESP8266 SWS quand ils sont connectés hors du PCB MaxPCB3.

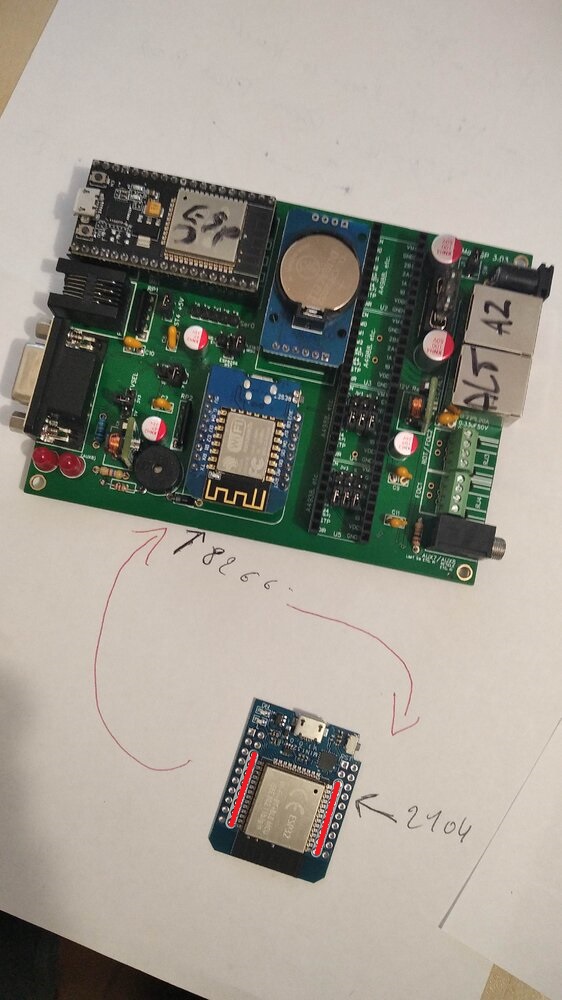

Hello, Bon, on en est là : OnStepX est flashé dans l'ESP32, il répond correctement dans le moniteur série de Arduino. SWS est lui aussi correctement flashé dans un Wemos D1 Mini Pro, on le voit causer dans le moniteur série. Sur le PCB OnStep, nous avons juste placé l'ESP32, le Wemos et le module DS3231, pas de drivers pour le moment. A la mise sous tension, l'ESP32 est bien allumé, le Wemos se met bien en mode "connexion" avec sa LED qui clignote. Mais il ne se connecte pas, ça clignote en continu. Je n'ai pas d'expérience avec l'ESP32 sur OnStep avec un PCB "d'origine", y-a-t'il des choses à vérifier sur le PCB ? Des jumper ou autre ? Avez-vous une idée ? En pièce jointe les fichiers de config, si quelqu'un à le même setup, peut-il regarder/tester ? Merci. OnStep.zip

Tu as un MP.

Tu essais de compiler quoi ?

Pardon, je n'ai pas eu de notification de tes réponses... Oui, il faut utiliser les PIN en blanc sur ton PCB, tu le mets dans le même sens, antenne vers l'extérieur. J'espère que l'on t'a fourni les pattes... Partage ta config pour OnStepX et pour SWS, que l'on regarde si ça parait OK. https://github.com/hjd1964/OnStepX https://github.com/hjd1964/SmartWebServer/tree/main Tu as pris un Joystick ? (Les bonnes pratiques de sécurité font que tu ne devrais pas partager l'adresse MAC du Joystick, mais bon, on parle d'un Joystick...)

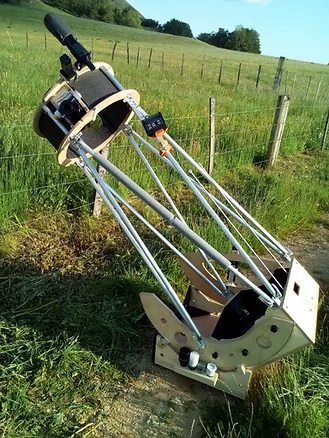

Tu as envoyé des photos, il y avait la motorisation sur ce Dobson, il ne te manque plus que OnStep pour piloter les moteurs ?

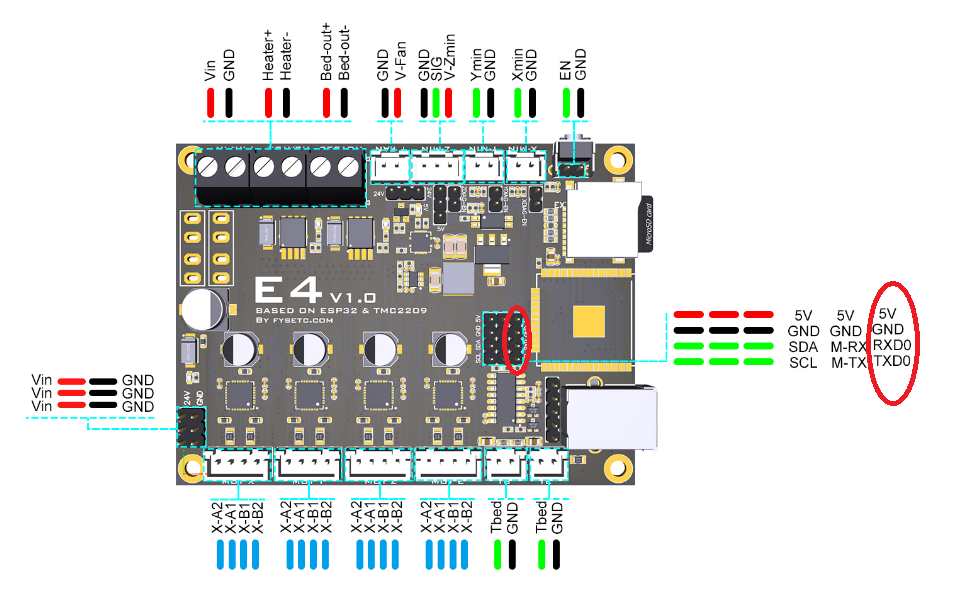

Regarde la solution Fysetc E4 dans mon post du dessus, c'est top. Il n'y a qu'a suivre le tuto... https://onstep.groups.io/g/main/wiki/32794 Il suffit de connecter le module BT (pour le joystick) ici, si cette solution t'intéresse, je demande confirmation sur le forum dédié de OnStep. https://fr.aliexpress.com/item/32664438408.html?spm=a2g0o.detail.1000060.1.2391471dos42DU&gps-id=pcDetailBottomMoreThisSeller&scm=1007.13339.291025.0&scm_id=1007.13339.291025.0&scm-url=1007.13339.291025.0&pvid=199e5c34-becf-40d4-bee0-01bb77121e65&_t=gps-id%3ApcDetailBottomMoreThisSeller%2Cscm-url%3A1007.13339.291025.0%2Cpvid%3A199e5c34-becf-40d4-bee0-01bb77121e65%2Ctpp_buckets%3A668%232846%238108%231977&pdp_ext_f={"sku_id"%3A"59971341488"%2C"sceneId"%3A"3339"}&pdp_npi=3%40dis!EUR!0.53!0.47!!!!!%40211b801a16767537479553508e5eb3!59971341488!rec!FR!&gatewayAdapt=glo2fra (Pour maintenir les TMC2209 au frais.) Je suis curieux, j'ai demandé : https://onstep.groups.io/g/main/topic/fysetc_e4_hc_05_rs3232/97056237?p=,,,20,0,0,0::recentpostdate/sticky,,,20,2,0,97056237,previd%3D9223372036854775807,nextid%3D1676482922978760584&previd=9223372036854775807&nextid=1676482922978760584

https://onstep.groups.io/g/main/wiki/32747 Il y a "tout" là ! https://fr.aliexpress.com/item/1005001704413148.html?spm=a2g0o.productlist.main.1.4f5a71d8AOcxBd&algo_pvid=f20a1304-0bd7-4f19-bff2-37a82aa2d88d&algo_exp_id=f20a1304-0bd7-4f19-bff2-37a82aa2d88d-0&pdp_ext_f={"sku_id"%3A"12000017224123312"}&pdp_npi=3%40dis!EUR!42.02!31.93!!!!!%402100b88516767513882714024d06f2!12000017224123312!sea!FR!704214200&curPageLogUid=UoXhFAJUKw20 Juste un module BT à ajouter si tu tiens au joystick : https://fr.aliexpress.com/item/4000144439510.html?spm=a2g0o.productlist.main.59.4f9a672f94w7ps&algo_pvid=aa1a401f-a7cf-4b4e-a648-72c6acd69d93&aem_p4p_detail=202302181217451441784457269040009609699&algo_exp_id=aa1a401f-a7cf-4b4e-a648-72c6acd69d93-29&pdp_ext_f={"sku_id"%3A"10000000438661080"}&pdp_npi=3%40dis!EUR!2.98!2.83!!!!!%402145277316767514658757238d06f8!10000000438661080!sea!FR!704214200&curPageLogUid=GPiIQveC1f8J&ad_pvid=202302181217451441784457269040009609699_6&ad_pvid=202302181217451441784457269040009609699_6 37€ port inclus ! +6€ ! https://fr.aliexpress.com/item/1005004823248611.html?spm=a2g0o.detail.1000014.8.509230047DAuQE&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.40050.281175.0&scm_id=1007.40050.281175.0&scm-url=1007.40050.281175.0&pvid=00bbca75-2955-4df8-9134-3f012e00846a&_t=gps-id:pcDetailBottomMoreOtherSeller,scm-url:1007.40050.281175.0,pvid:00bbca75-2955-4df8-9134-3f012e00846a,tpp_buckets:668%232846%238108%231977&pdp_ext_f={"sku_id"%3A"12000031170372285"%2C"sceneId"%3A"30050"}&pdp_npi=3%40dis!EUR!8.66!6.15!!!!!%400b0a3bb916767518958125487ea5ff!12000031170372285!rec!FR!

Fais nous voir ce kit ! C'est celui là ? En version montée ? https://graydigitalarts.com/product/maxesp3/ Le Driver TMC5160 est "le même" que le TMC2209, le 5160 permet juste de sortir plus de courant, C'est donc en fonction du moteur et de la "force" (du couple) qu'il doit avoir. Cela est donc conditionné par ta monture. Si elle est fluide et bien équilibrée, il est fort probable que 2A soit suffisant donc le TMC2209, qui ne coute que 4€ au lieu des 16€ du TMC5160. Mais sur ce point, il faut se dire "qui peut le plus peut le moins", on règle le niveau de sortie de courant dans le firmware de toute façon (pour les TMC), tu peux donc demande à un TMC5160 de sortir 100mA (0.1A) si tu veux. Tes moteurs (17 HM19-2004S) prennent 2A Max, donc le TMC5160 est "inutile", le TMC2209 est parfaitement adapté (bien suffisant). Comme le dit @jp42 : -Les moteurs de la monture doivent être un peu "costo" (coupleux) pour bouger tout ça. Donc du TMCXXXX pour avoir au moins 2A de dispo. Pour example, sur my petite monture Skytee-2, que j'ai parfaitement équilibrée ( ) je demande 700mA (pour le suivi) et 900mA (pour le Goto) à mes Driver TMC5160 (que j'ai pris car je les avait sous la main), mes moteurs tiennent 2A donc les TMC2209 étaient parfaitement adaptés. -Pour un focuser ou un rotateur, il faut bien moins de "puissance" (couple) et de "précision" (micro pas), donc un "vieux" DRV8825 (2€) est bien suffisant. -Dans ton kit, tu auras l'ESP32, on suppose donc que ce sera le bon. -Le module de connexion pour SWS (Smart Web Server : https://onstep.groups.io/g/main/wiki/26881), tu as le choix d'une base ESP8266 avec le D1 mini Pro, qui lui n'offre que une connexion Wifi. Si tu souhaites mettre un Joystick qui lui fonctionne en Bluetooth, il te faut une base de ESP32 (encore !) qui lui propose le Bluetooth, soit le CP2104. L'un ou l'autre, ils sont pin compatibles, est la photo du PCB OnStep MaxESP3 montre qu'il y a la place (le CP2104 est un peu plus large). Tu as déjà tout ce qu'il faut pour te pencher sur la feuille Excel. Tes moteurs sont des 400 pas. La feuille Excel va te permettre de connaitre les microspas nécessaire pour atteindre la précision souhaitée (attention, plus tu montes haut en microsteps (microspas) moins tu as de couple moteur, attention à ne pas sauter des pas !) Tu as déjà les poulies et autres modules d'entrainement, tu as donc tout le nécessaire pour la seule partie "chiante", chiante car tu as un Dobson, le calcul va être rigolo, alors que avec une "simple" monture EQ, il suffit de connaitre le nombre de dents des engrenages de la monture. Je t'explicite la base pour la feuille. Tu ne touches que au cases vertes, dans l'ordre : -Stepper-Steps : Le nombre de pas de tes moteurs, tu as des 0.9°, soit 400 pas par tours (400 steps per revolution), moi aussi, donc 400. -MICROSTEPS : Ca on verra dans un second temps en fonction de la résolution que tu vises ( Tracking resolution (in arc-sec)), autour de 0.5 c'est bien. -Le rapport de la première transmission, dans mon cas, j'ai des poulies sur 12 dents sur le moteur et 60 dents sur "la molette", donc 60/12=5. (5 tours de moteur = 1 tour de "molette") -Le rapport de la seconde transmission (dans la monture), j'ai 144 dents sur la Skytee-2, un tour de molette fait rotater l'axe de une dent donc 144/1=144. Avec ces valeurs, on voit que avec un réglage à 16 microsteps, je peux obtenir 0.40arc-sec estimé, et avec 32 microsteps, 0.29. Dans mon cas, 16 microstep sont suffisant, ce qui me permet de diminuer un peu le courant des moteurs pour le même couple, donc économie d'énergie, moins de chauffe des moteurs...

Je viens de regarder chez moi, j'ai : -ESP32 -2x TMC5160 -2x DRV8825 -D1 mini Pro (si tu n'as pas besoin de joystick) A voir avec @jp42à combien il te laisse le PCB et les connecteurs. Moi, je te laisse la liste au dessus pour 30€ si tu veux. Donc là, il te manque que quelques composants, faut voir le prix du transport chez Mouser, mais j'ai un magasin d'électronique à côté de chez moi, pas de port à prévoir si besoin. Et ça : https://fr.aliexpress.com/item/32925920564.html?spm=a2g0o.productlist.main.3.7e28467cjnuBid&algo_pvid=543ccdac-a41e-4712-b08b-fe6482897f6a&algo_exp_id=543ccdac-a41e-4712-b08b-fe6482897f6a-1&pdp_ext_f={"sku_id"%3A"12000027257136910"}&pdp_npi=3%40dis!EUR!2.24!1.99!!!!!%40214527fd16767159729112063d070b!12000027257136910!sea!FR!704214200&curPageLogUid=T1OTxIFf2BCo Ainsi que les deux régulateurs de tension 12v et 5v (ex: https://fr.aliexpress.com/item/1005003205146562.html?spm=a2g0o.productlist.main.25.ab2e212a55xPeB&algo_pvid=ebb04171-0ed3-436e-b73c-aaa288bcafff&algo_exp_id=ebb04171-0ed3-436e-b73c-aaa288bcafff-12&pdp_ext_f={"sku_id"%3A"12000024652214230"}&pdp_npi=3%40dis!EUR!0.9!0.8!!!!!%402100b84516767203863523454d071b!12000024652214230!sea!FR!704214200&curPageLogUid=U4KXibZtNoZc). Et tu sais quoi ? Tu disais que l'électronique et l'informatique te donnait des boutons, @jp42 m'envoie le PCB et je te fais le montage et tests, c'est moins fun, mais surement rassurant. Il ne te reste plus que, avec notre aide, à parameter le firmware de OnStep à ta monture, easy ! J'ai même l'imprimante 3D pour faire la boite...

Hello, Oui, dans le dernier Kit, il y a tout, même le ESP32, il manque que les drivers. Pas besoin de prendre des TMC5160, 4x TMC2209 est bien suffisants. https://fr.aliexpress.com/item/1005002625638207.html?spm=a2g0o.productlist.main.3.1fe44cc404g9dJ&algo_pvid=50452979-5545-483c-a7ab-f03c644f25da&algo_exp_id=50452979-5545-483c-a7ab-f03c644f25da-1&pdp_ext_f={"sku_id"%3A"12000021455304543"}&pdp_npi=3%40dis!EUR!24.08!21.67!!!!!%402100b77316767159622987968d06f9!12000021455304543!sea!FR!704214200&curPageLogUid=gX8kvZiqTU6E https://onstep.groups.io/g/main/wiki/4464 Je te conseil de remplacer le D1 Mini (pour la connection wifi) par celui-ci : https://fr.aliexpress.com/item/32858054775.html?spm=a2g0o.order_list.order_list_main.5.48315e5bFtmBXE&gatewayAdapt=glo2fra Il est pin compatible, il y a la place sur le PCB et il te permettra d'ajouter un joystick bluetooth pour tes déplacements si tu veux. Je viens de refaire les comptes, prendre ce kit revient à un peu moins de 20 balles en plus que si tu prends tout séparément (sans prendre en compte le prix du transport de Mouser et du kit OnStep). Il a l'avantage certain de t'assurer d'avoir tous les bon éléments pour le montage. Mise à part souder les composants dans le bon sens, pas de difficulté. Tu peux dès maintenant anticiper le paramétrage en utilisant la feuille excel que j'ai fourni.

Onstep MaxESP3 PCB Schematic Anotated.pdfOnstep MaxESP3 Assembly Instructions.pdf La carte mère que propose @jp42 est faite pour un ESP32. Pour mon setup, j'ai choisi un Teensy 4.1 car... j'en avais un sous la main ! Un ESP32 est bien suffisant. Des drivers seront à adapter à tes moteurs, pas forcément besoin de mettre 15 balles dans un driver TMC5160. Bref, je te laisse découvrir.

Tu sais utiliser tes deux mains, donc à ton rythme et bien guidé, il n'y a aucune raison que tu "sèches" ! Je t'accompagne si tu le souhaites. Voici la carte mère que propose @jp42https://onstep.groups.io/g/main/wiki/15166 Il reste à monter les éléments, préparer le firmware adapté à ta monture, le téléversé dans l'ESP32 et profiter du tout !

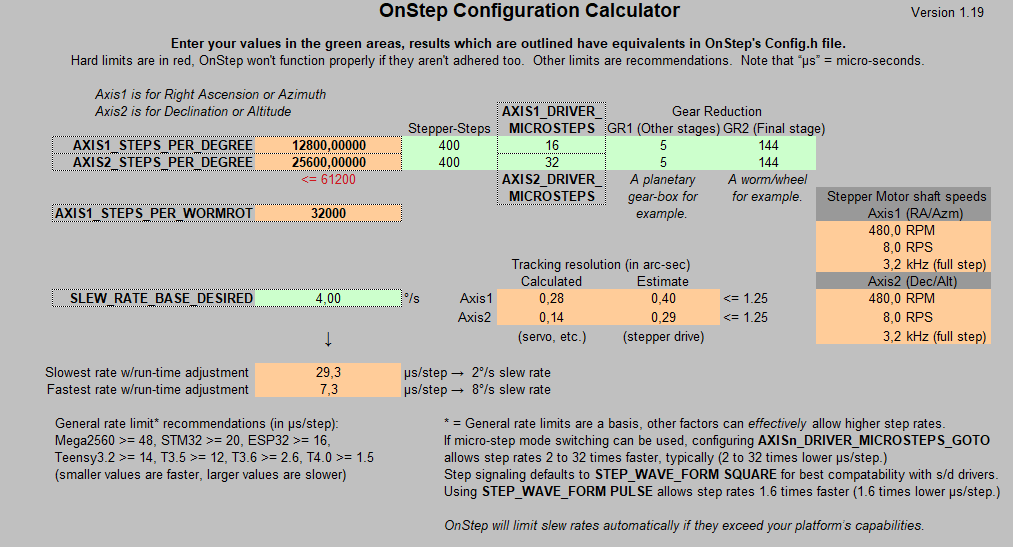

Bah !? Il te manque quoi alors ? Le plus "dur" est fait ! Si @jp42peut te vendre une carte mère de Max ESP32 V3, c'est top ! Il n'y a plus grand chose à faire, on va te guider. En PJ, le fichier qui va être ton point de départ, le reste c'est "easy". http://www.stellarjourney.com/assets/downloads/OnStep-Calculations.xls OnStep-Calculations.xls

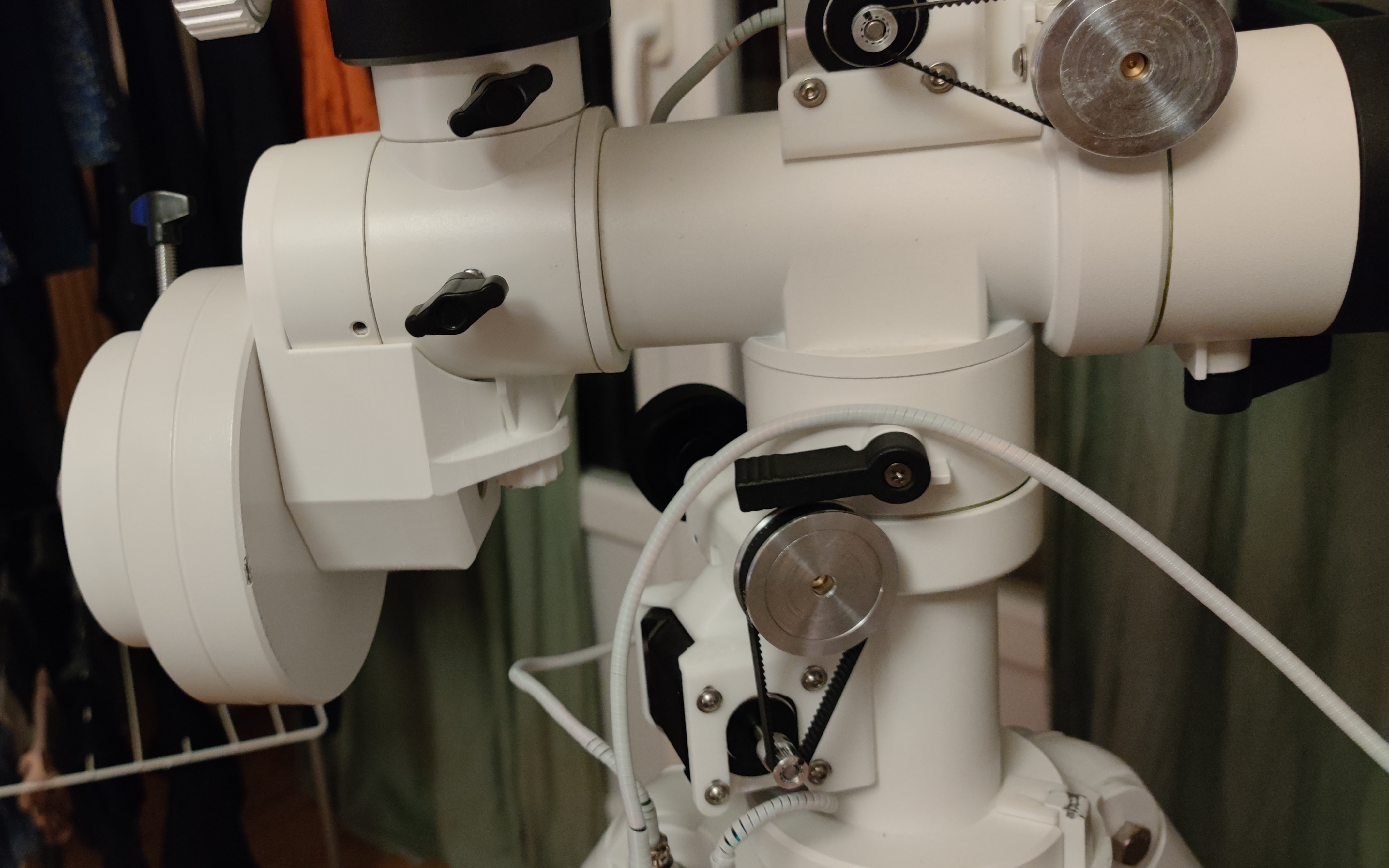

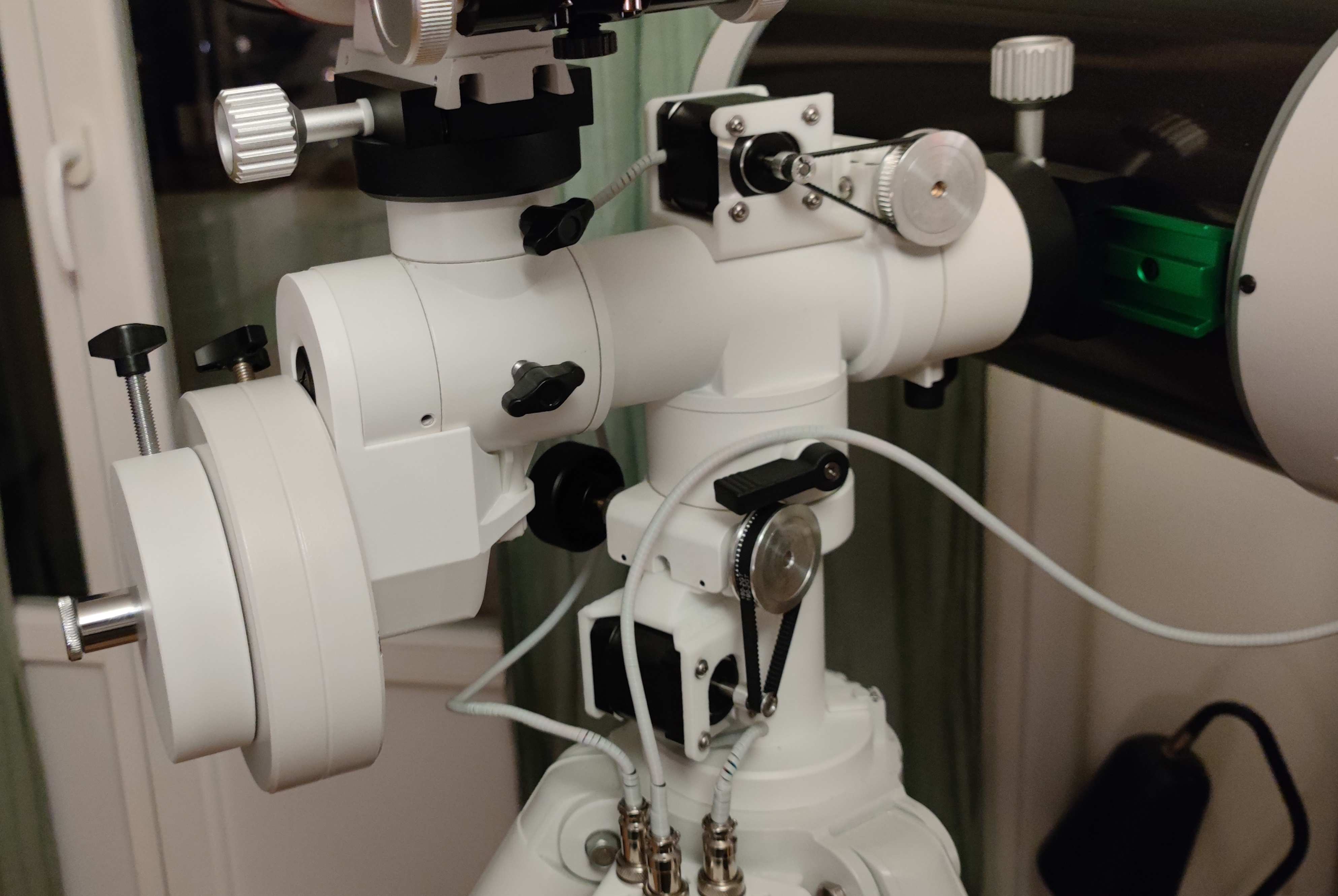

Hello, Je me suis motorisé une Skytee ( OnStep est juste GENIAL ! Je te donne un coup de main avec plaisir ! Tu peux envoyer une photo de ton Dob ? Edit : C'est celui-ci ? Tu peux faire de la photo de détail des "axes" ? Tu bricoles, apparemment monter un OnStep te sera facile une fois la solution mécanique trouvée. A regarder un peu plus dans le détail, ca doit pouvoir se faire correctement. Si le tube est bien équilibré, en remplacent les pads Teflon par des axes sur roulements (ex : https://fr.misumi-ec.com/vona2/detail/110300420370/#) deux moteurs avec une démultiplication et zouuu ! Pour l'azimuth je ne vois pas bien comment c'est fait.

Yes, je parlais de ce qui va contenir le panneau EL.

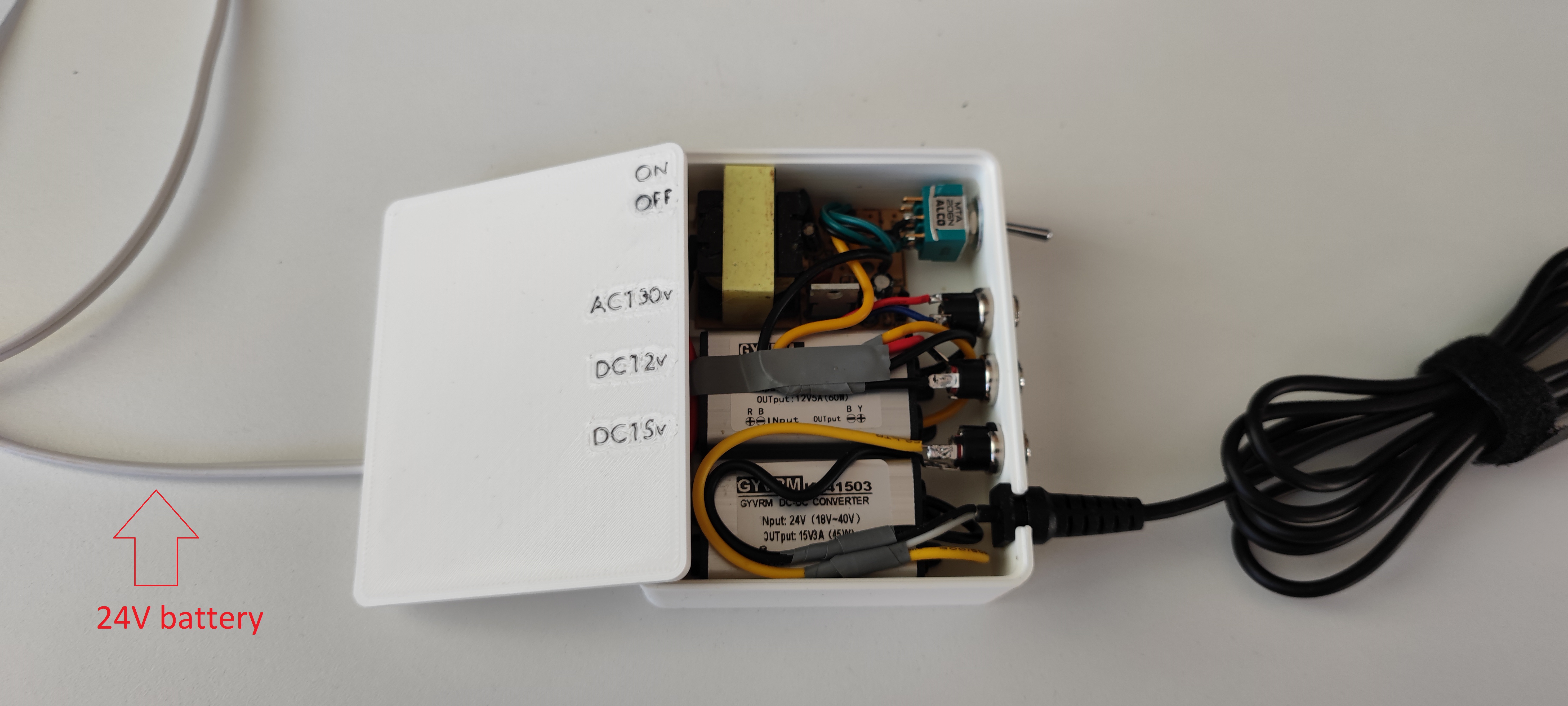

Hello, Tu le mets dans quel boitier ? Je te conseil fortement de changer l'interrupteur trois positions du boitier d'alim, il va lâcher très très vite. Et je me doute que comme moi, tu ne vas pas avoir besoin du mode "clignotement". Tu as prévu un diffuseur devant le panneau EL ? Pour partager l'idée, j'ai fais ça pour l'alim : Je rentre en 24v de ma batterie. En haut l'alim du panneau EL qui sort en 130v AC, avec un interrupteur deux positions qui tient la route. L'alim du panneau EL a besoin de 12v, donc au centre, un régulateur 12v pour lui et je met aussi le 12v DC dispo via un connecteur. Mon PC à besoin de 15v, donc un régulateur 15v et idem, j'ai mis le 15v dispo via un connecteur au cas ou.

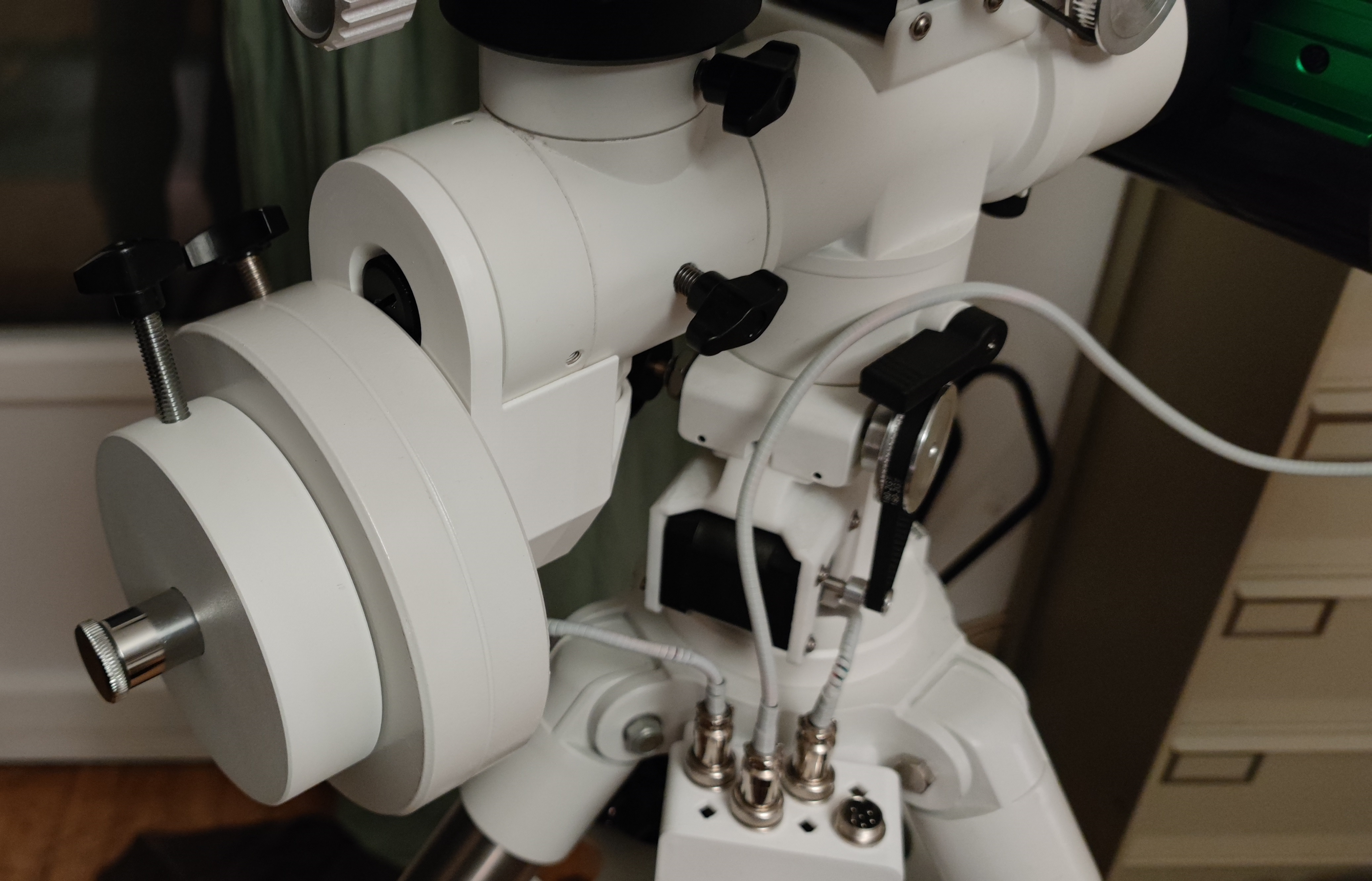

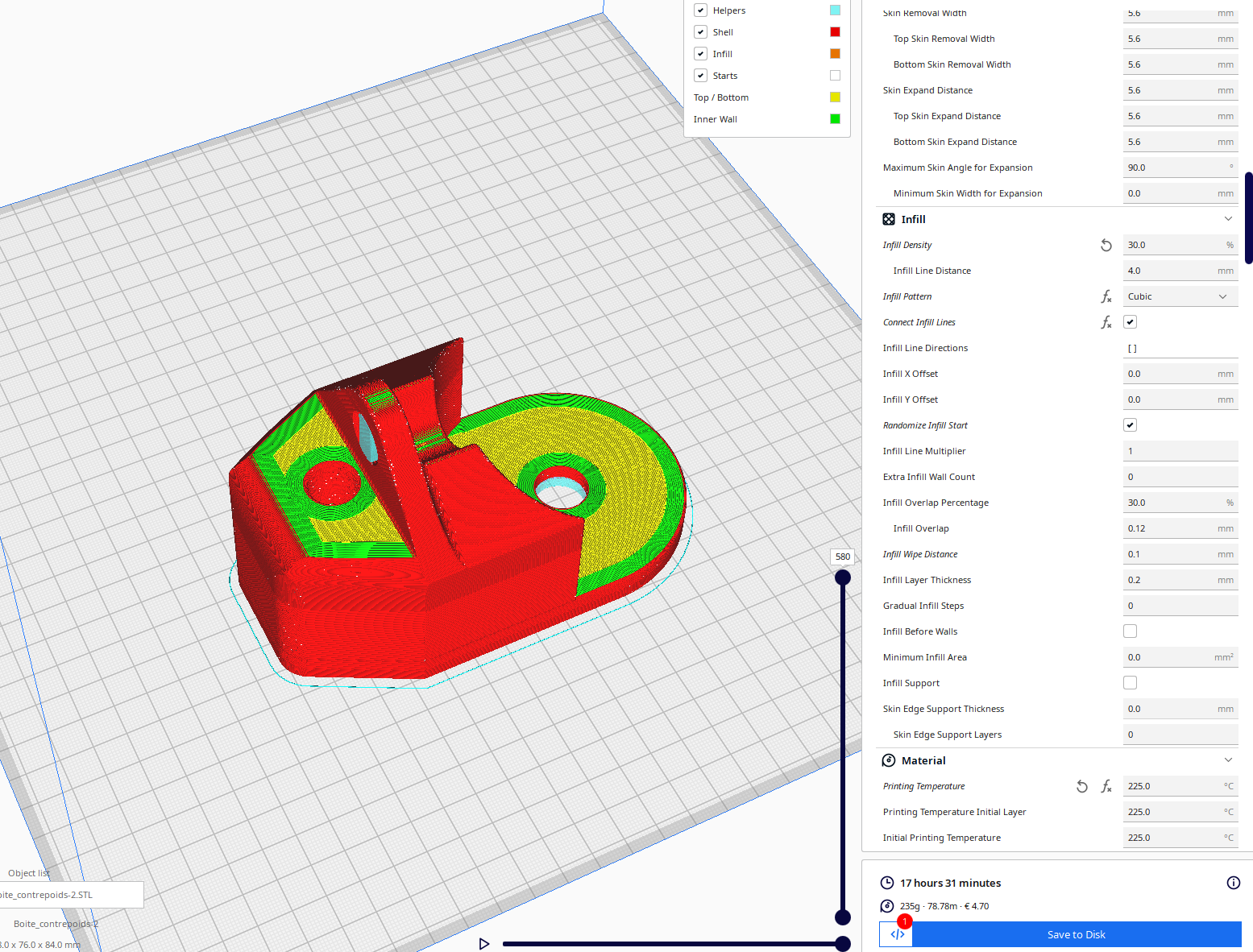

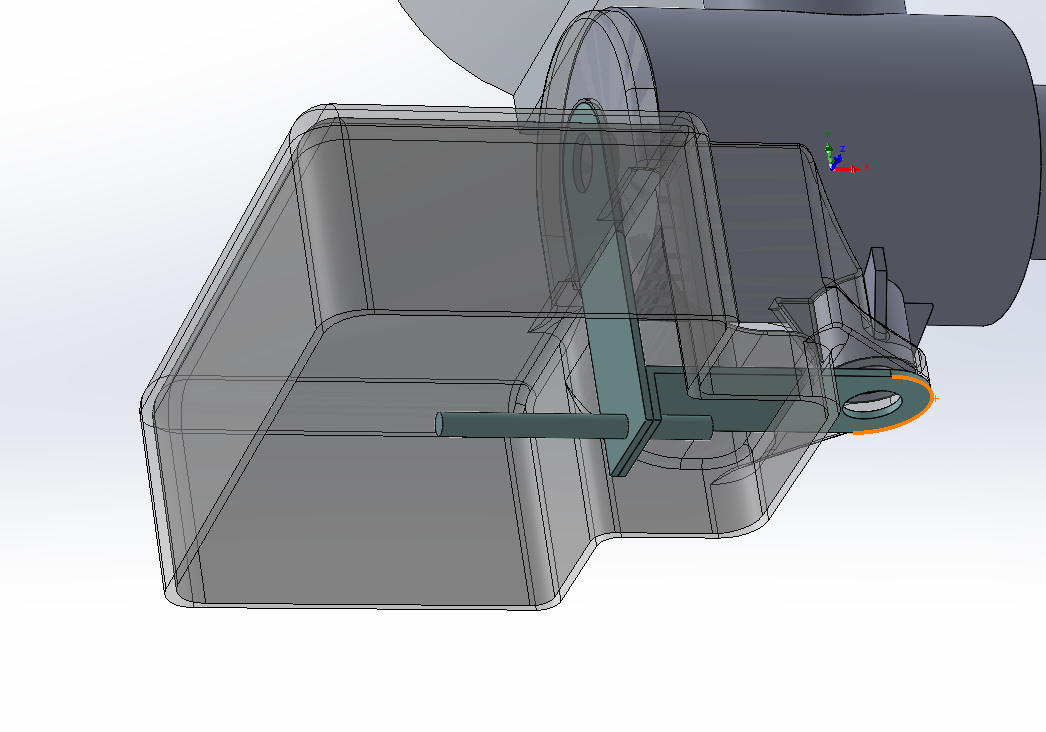

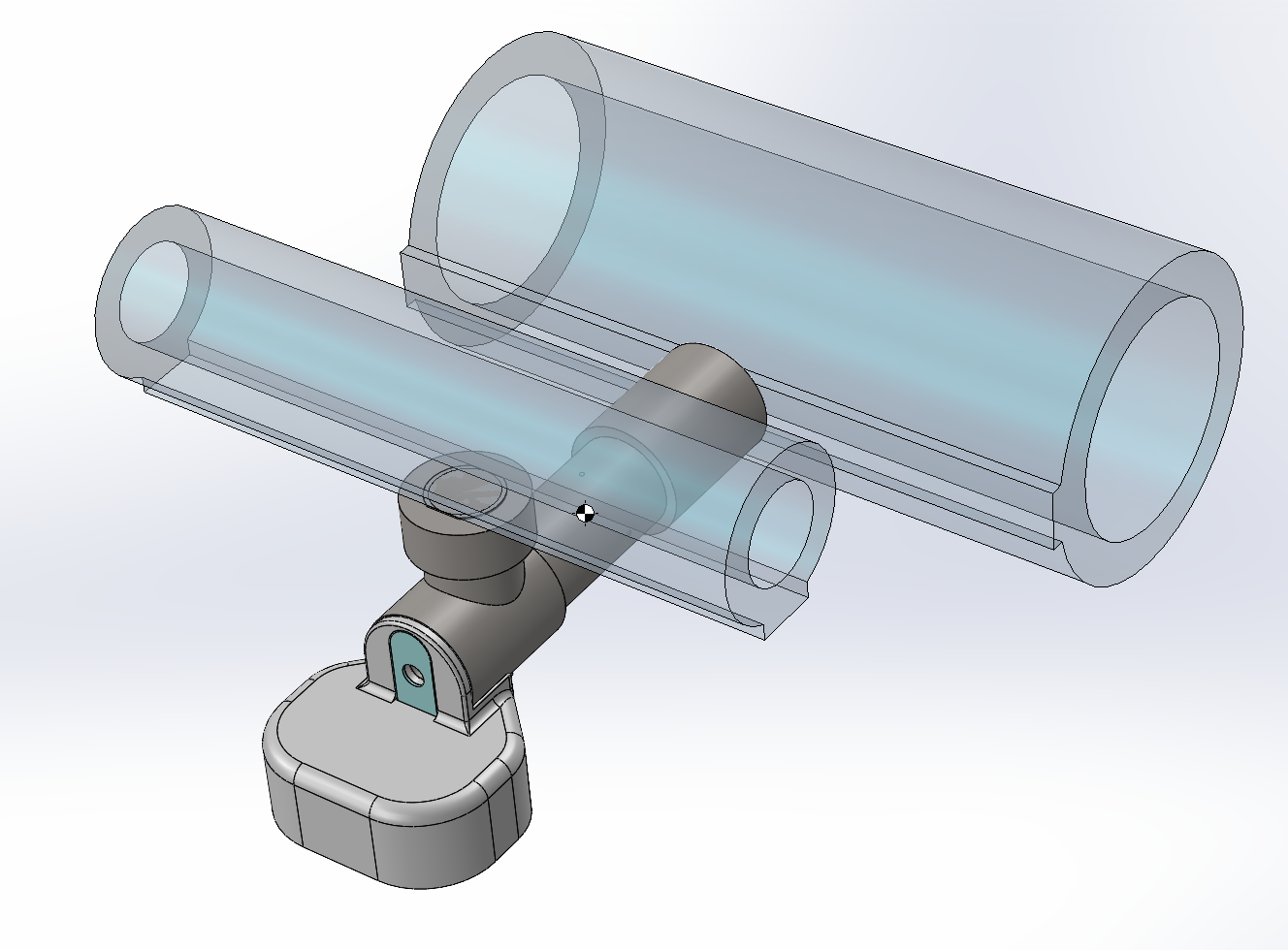

Je continue tout seul, peut-être que ça donnera une idée à quelqu'un. Bon, fondre du plomb... couler de la résine... ca fait du taf et comme tout le monde, je suis feignant ! Après réflexion, l'envie de conserver mes poids d'origine, pas l'envie de cramer X litres de butane pour fondre le plomb, et pas envie de "gaspiller" 20 balles dans la résine. J'ai fait une pièce comme ça : Il y a 7,5kg de poids dessus, au début faire en plastique me faisait peur. Mais après réflexion et conception adaptée, je me suis dit que j'allais tenter ! 4.7€ de plastique et 18h d'impression. J'ai imprimé directement le filetage alors j'ai due faire une partie en 0.1mm. Et comme je voulais costo, 5mm de parois et 30% de remplissage soit 235g de plastique. J'ai utilisé la vis en alu d'origine à "gauche" (vis noire) et j'ai imprimé une vis pour "en bas" (vis blanche). Je n'ai laissé aucun jeu nul part, je suis content de mes mesures, c'est nickel ! Rien ne bouge, c'est extrêmement ferme. Comme je suis feignant, rappelons-le, et que j'aime pas avoir à réfléchir, j'ai fait la partie gauche de la pièce de la bonne épaisseur, j'ai juste à amener les poids en contact. Le centre de gravité tient dans une bulle de 3mm au bon endroit ! N'hésitez pas ! Il ne manque plus que la caméra et ma lunette guide est prête ! La Bresser AR-102 qui va me servir de guide, a elle aussi reçu une nouvelle bague de fixation sur la queue d'aronde . Idem, plus aucun jeu/souplesse nul part, tout est rigide. J'ai une idée pour supprimer le backlash des axes, il vient du maintient de la visse sans fin qui est actuellement fait via deux bagues plastique. Je vais remplacer ces bagues par deux roulements. Pour ça il faut que je fasse tourner ces deux axes car les bagues d'origine font 3mm d'épaisseur et les roulement 4,5mm. C'est pas grand chose et théoriquement, je vais pouvoir "supprimer" le backlash ! Après j'arrête d'y toucher !

Plus joli comme ça. C'est compact, c'est cool.

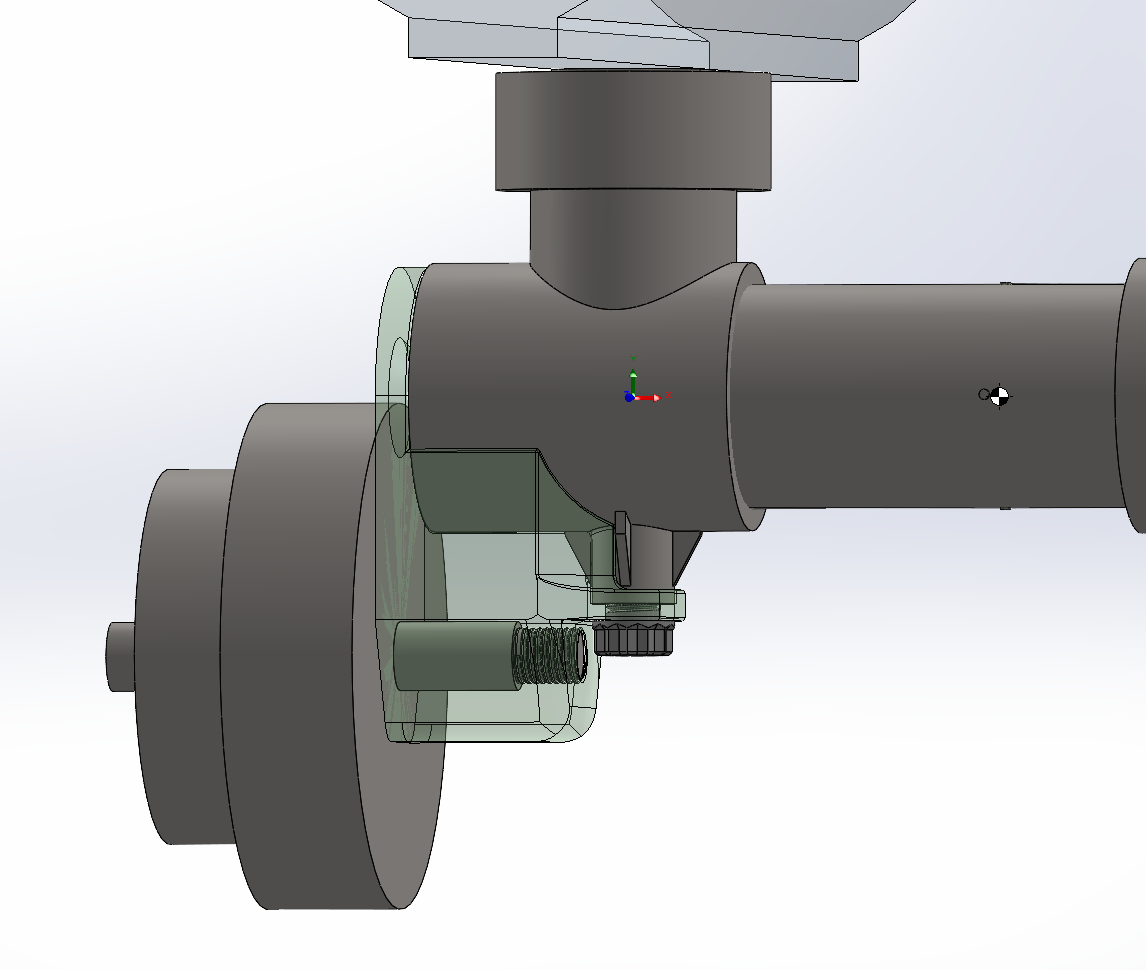

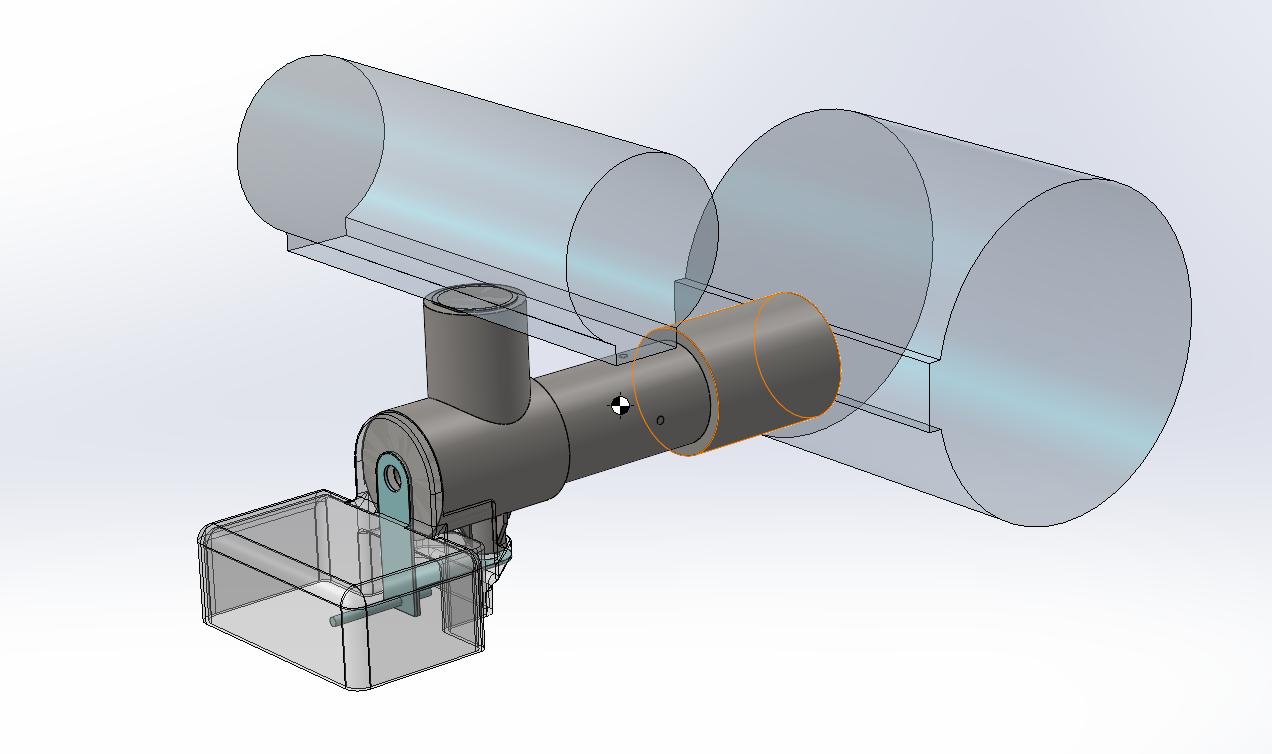

Edit, Il a fallut mieux modéliser la monture, elle n'est pas si équilibrée que ça.

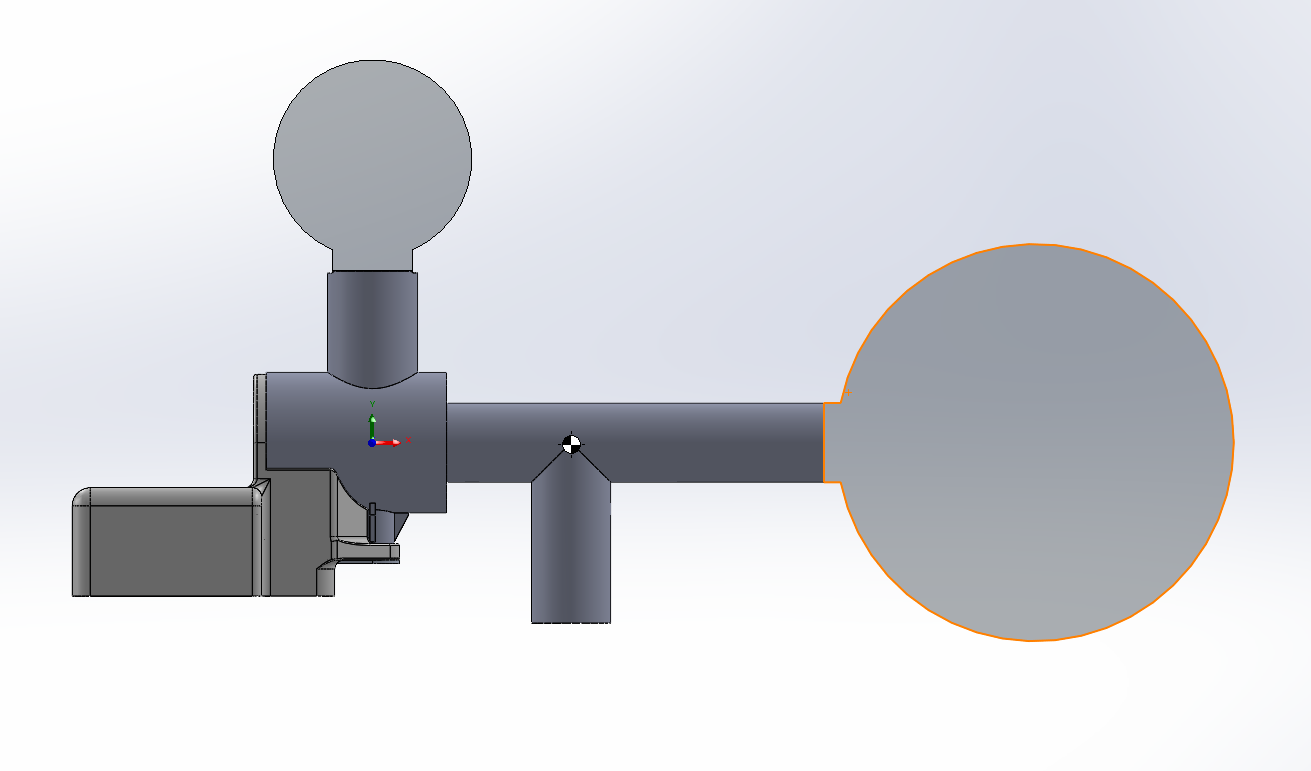

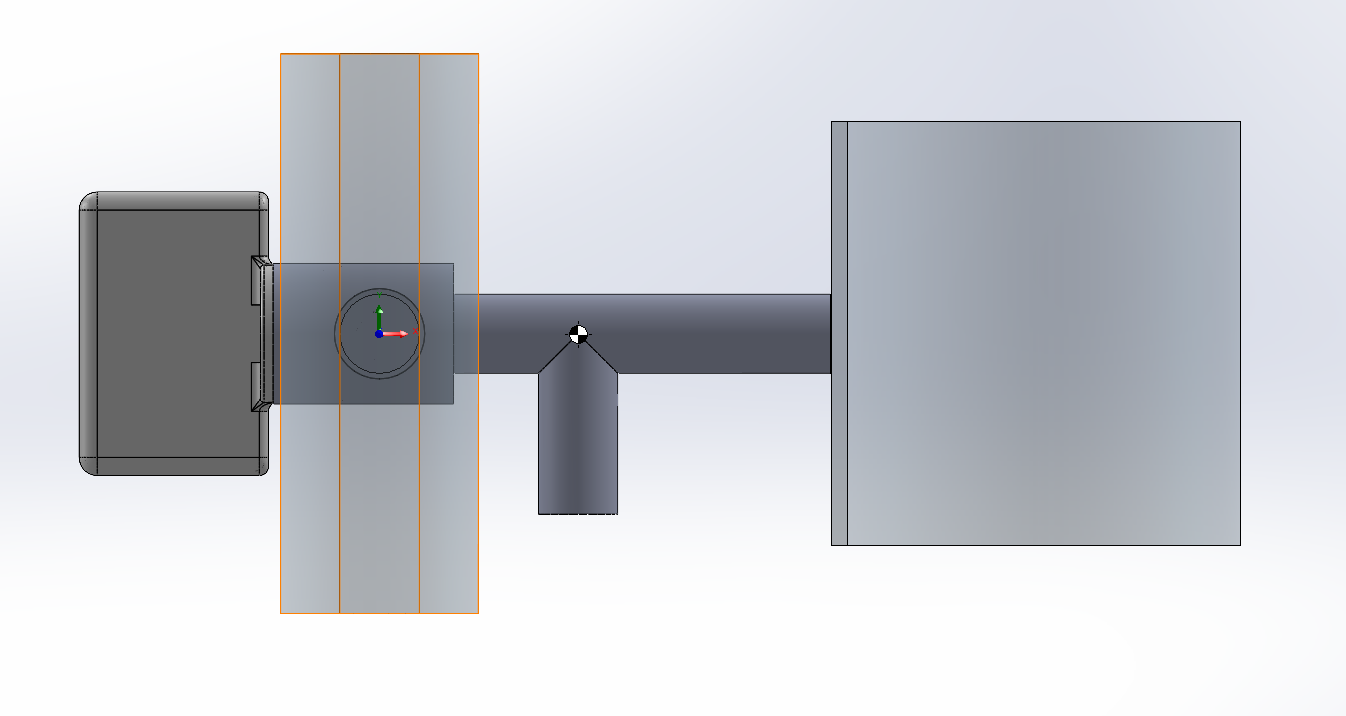

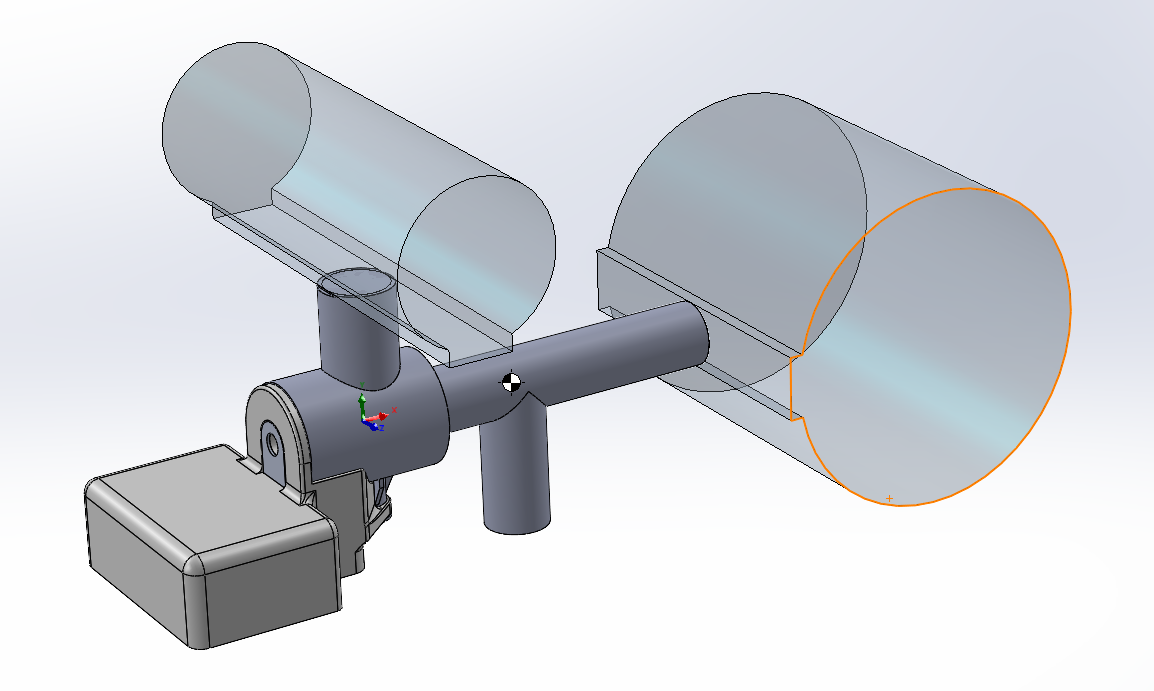

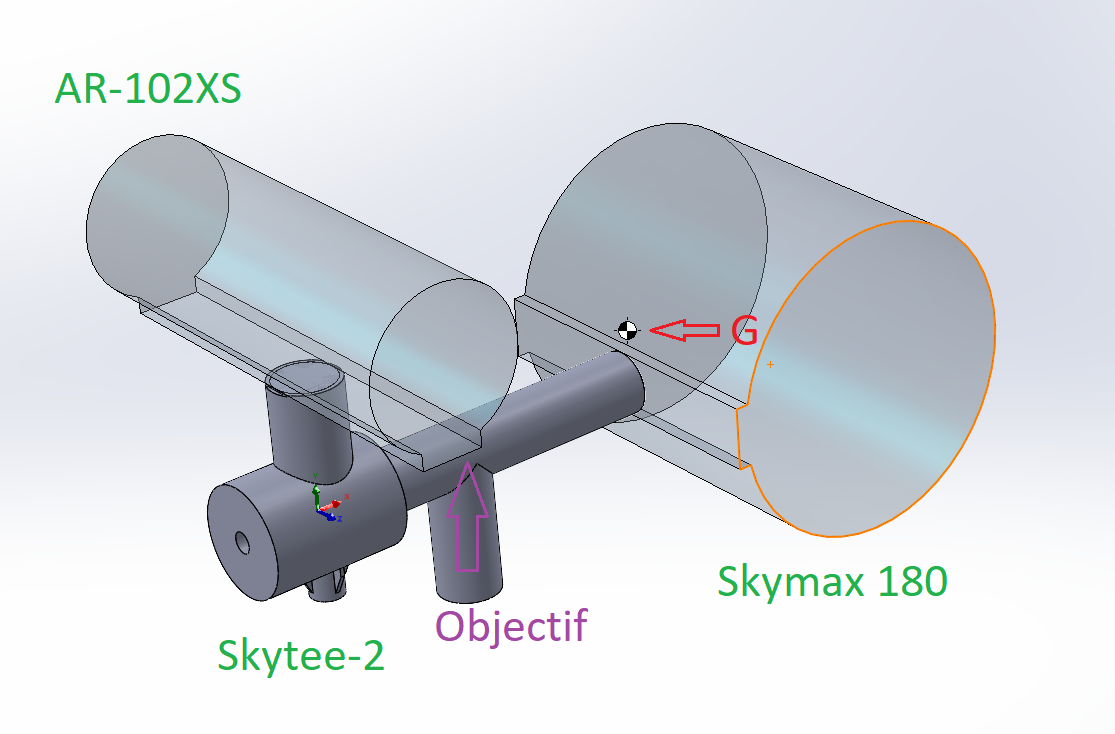

Bonjour à tous, J'essai depuis hier soir, de trouver le bon couple de contrepoids pour équilibrer une monture Skytee-2 avec mon setup. Je n'arrive pas à trouver le couple parfait, j'ai deux contraintes : -Encombrement minimum car mon balcon est étroit, une barre avec contrepoids sous le AR-102 serait problématique. -J'ai motorisé la monture, un poids en forme de "rondelle", en ferraille de gros diamètre risquerait de taper contre mon moteur d'Az. Nous avons donc : Un Skymax 180 à droite. Une guide AR-102XS/460 à gauche. J'ai simulé les deux optiques en me basant sur leur vue en coupe au point de fixation, puis réglé leur poids en jouant sur "l'épaisseur", c'est à moi de bien fixer les tubes a leur centre de gravité sur la monture. Comme ça, dans cette simu, leur centre de gravité est respecté pour l'assemblage. La monture est ignorée dans cette assemblage, elle est naturellement à peu prêt équilibrée, j'ai juste modélisé la zone qu'i m'intéresse, soit sous le guide. J'attend de recevoir l'AR-102XS pour pouvoir la peser et ajuster le tout. Voici ce que ça donne sans contrepoids : Naturellement, le centre de gravité est déporté sur la droite vu les 9kg du Skymax 180 (je ferais une pesée précise en même temps que l'AR). Je vais faire des billes de plomb en le fondant au dessus d'une bassine d'eau. Puis peser 1L de billes pour avoir la masse volumique. Ces billes seront noyées dans de la résine. Lors de la réalisation, le poids optimal sera mesuré en ajustant le volume de mélange bille/résine, le tout, au dessus d'une balance. Pour cette simulation, j'ai au pifomètre, choisi 9Kg/L pour le mélange billes de plomb/résine. Je vais ajouter deux plats d'alu, joint par un bout de tige filetée pour la solidité de l'ensemble. La boite servant aussi de moule sera imprimée en 3D. Voici : Aucune variation du centre de gravité lors de la rotation de l'axe Alt. Good ! Voici la boite en transparence : On y voit deux bouts de plat d'alu (ne rouille pas) noyés dans la masse pour la solidité de l'ensemble. Le tout sera fixé à la monture via deux points de fixations existant. La "boite" vide (vue de dessous) : Vous en pensez quoi ? Des conseils ? Des avis ?

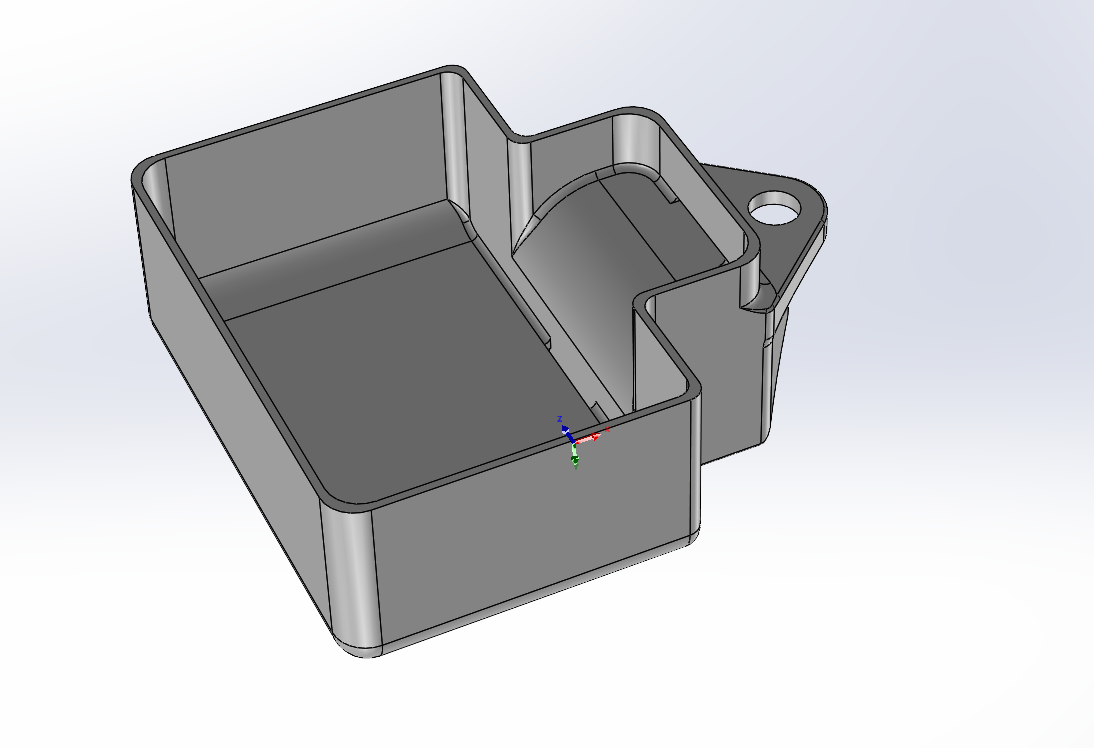

J'ai ajouté un couvercle pour fermer cette FlatBox pendant le transport : Flat_Box_ext_cover-2.STEP

Tu as surement raison, ça doit être ça ! J'ai due laisser la balance des blancs sur automatique.

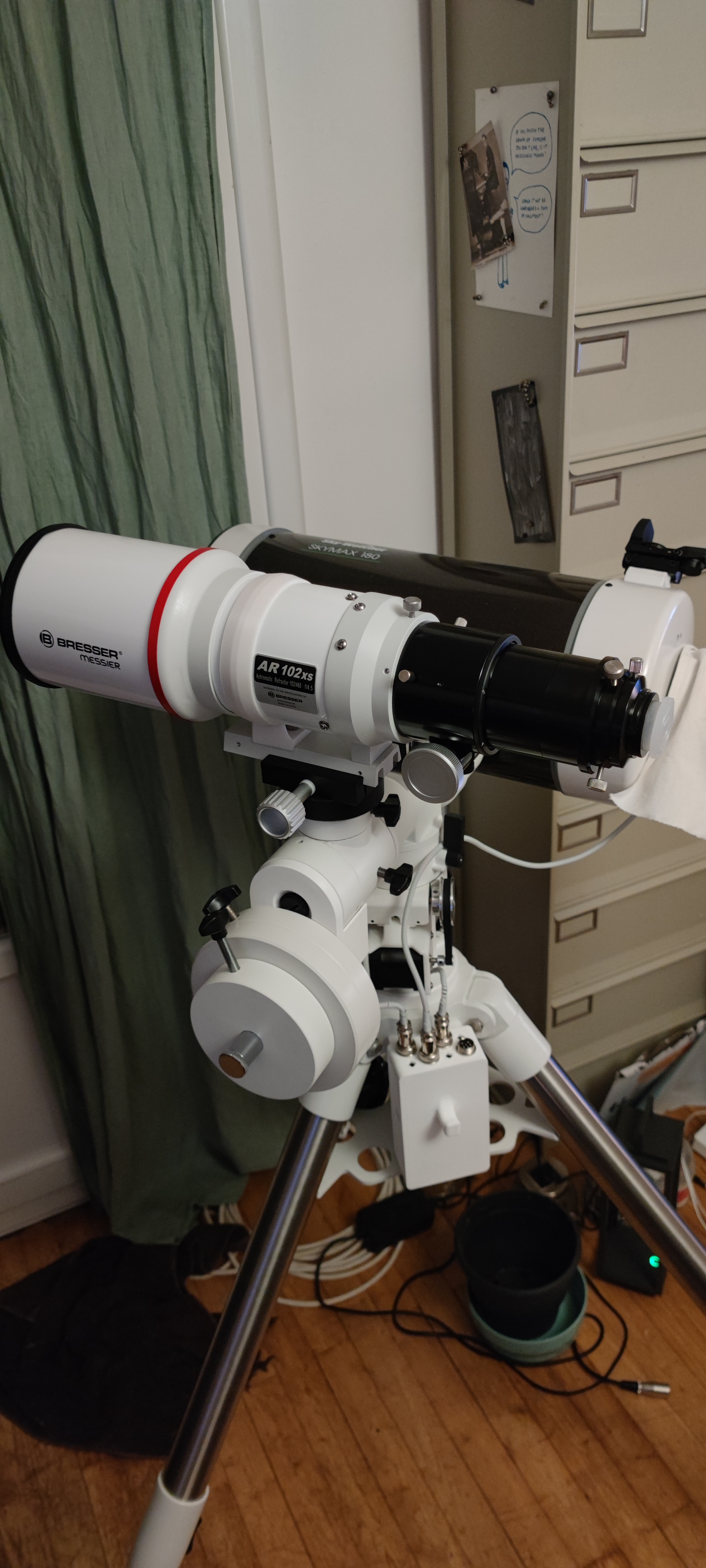

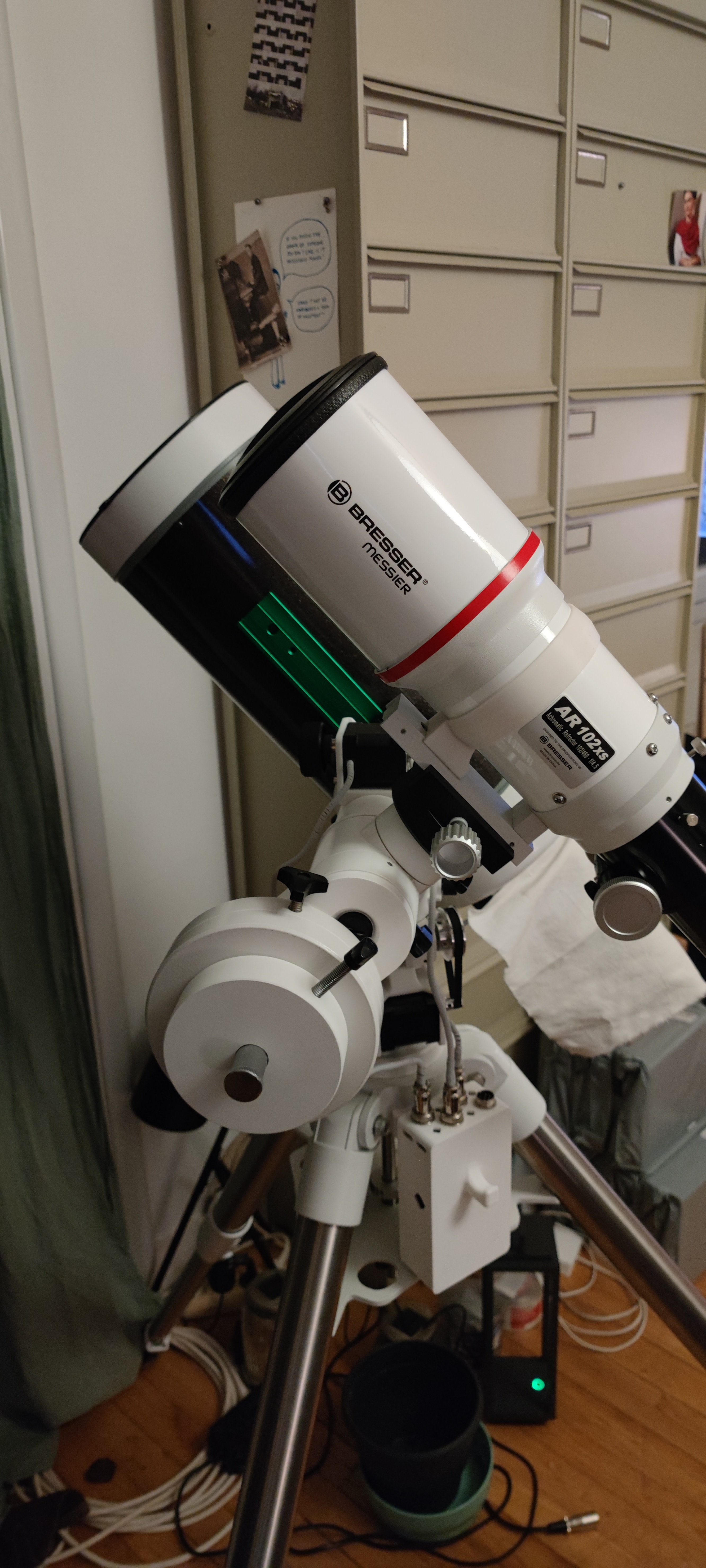

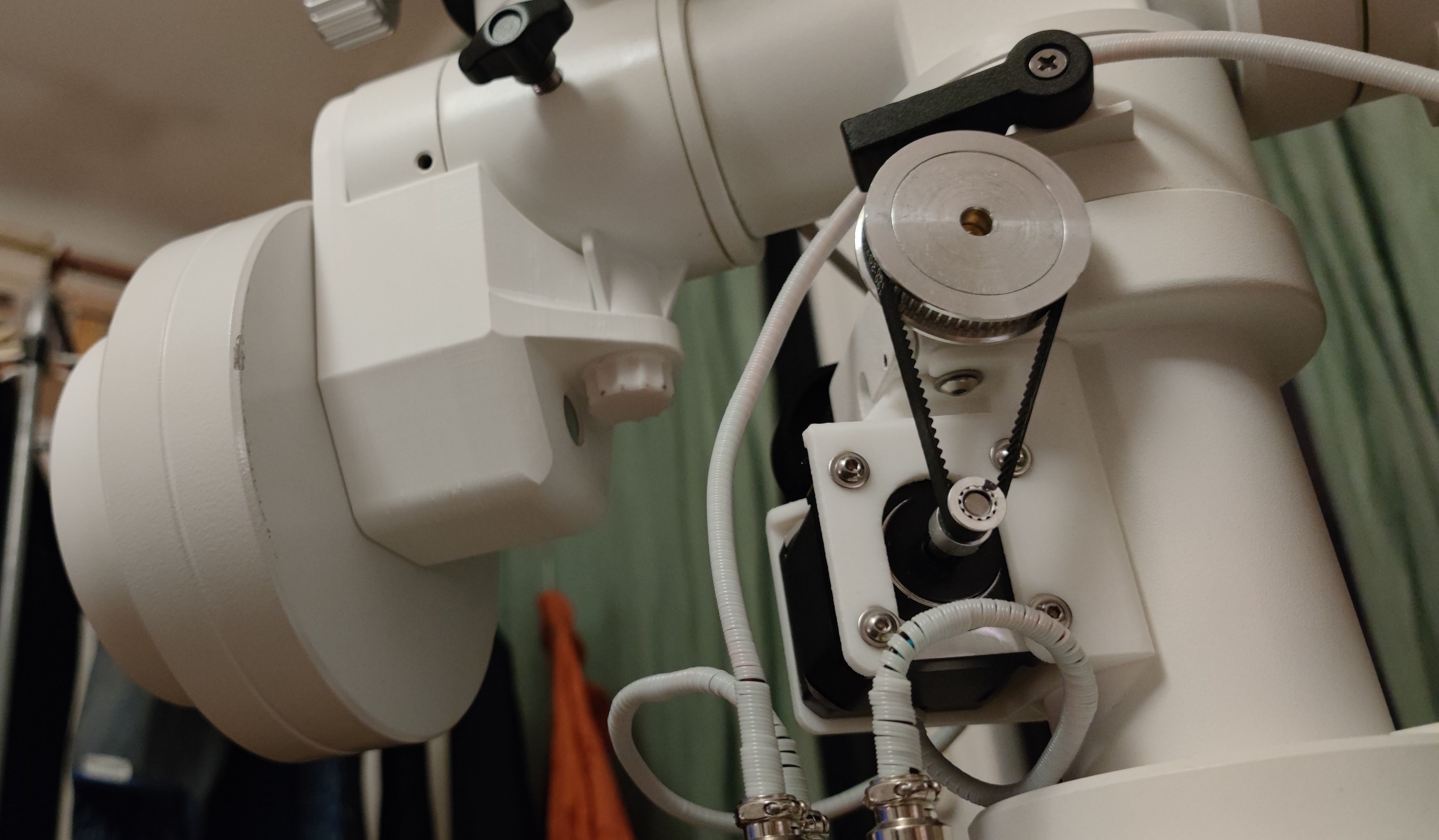

Hello, Monture : Skytee-2 OnStepX powered Tube : Skymax 180 Camera : ASI385mc + ADC 2023-01-20-1915_1.CameraSettings.txt
