Salut,
-Ce post présente mon expérience de débutant avec Onstep sans soudure pour motoriser l'EQ5 de ma fille. Ça rassemble les infos pioché sur les différents postes et la réalisation d'une solution Goto bluethoot pour l'instant.
Un bon mémo pour moi et peut être un pseudo tuto pour d'autres.
1-Le matériels
Acquis Plus sérieux
2 moteurs Nema 17 200 pas/tour ------------- 2 moteurs Nema 17 400pas/tour
1 arduino mega 2560 ------------- MKS gen-L
1 ramps v1.4 ------------ MKS gen-L
2 drivers a4988 ------------ Moulte drivers/stepper (trop de choix)
1 module bluetooth ------------
2 pignons gt2 16 dents trou Ø5
2 pignons gt2 36 dents trou Ø6
1 courroie 126 dents
1 courroie 124 dents
Chaussette a cable
Support impression 3D thingiverse pantata
env 70€ contre 135€ pour un kit nickel propre http://instein.eu/onstep.htm
Je tiens à preciser que instein reutilise le designe du TeenAstro SHC qui exclue clairement les l'utilisations à des fins commerciale.
Moi y compris
Dragonlost m'avait demandé sur ce forum de partager le code avec la communauté OnStep et je l'ai fait de bon coeur car j'ai moi même profité du code de onstep.
comme dit petit Gibus : "si j'aurais su, j'aurais pas venu"
Nota:
-Pour les moteurs 400pas c'est plus précis,
-La MKS gen-l remplace la ramps v1.4 et le mega2560 et est plus compact et possède une horloge interne.
2-La config
a-Télécharger.
Télécharger ce que demande le wiki => Wiki onstep
Soit:
-Le logiciel Arduino (Lien) => après plusieur tentative sur les version du soft arduino la 1.8.0 m'a satisfait
-Le OnStep beta .zip from GitHub (lien)
-La calculatrice Onstep (Lien)
b-Rangement
-Extraire le Onstep beta.zip sur le bureau
-Renommer le dossier obtenu en Onstep
-Le dossier fraichement renommer doit contenir moulte fichier et quelques dossier
-Dans le tas on renomme le fichier "Config.Ramps14.h" en "Config.Ramps14old.h"
c-La moulinette

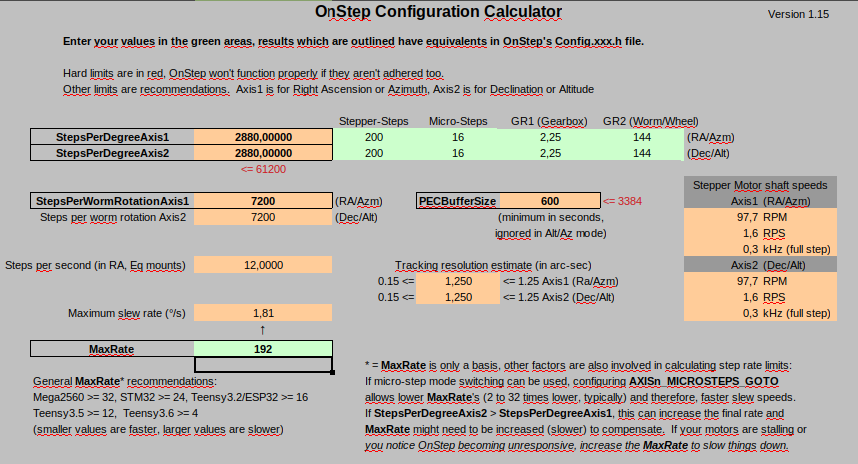

Ouvrir le fichier Excel et remplir les cases vertes.
Stepper - Steps => nombre de pas que doit faire mon moteur pour faire 1 tour (donnée constructeur du moteur) pour moi 200.
Micro - Steps => Pour faire un pas le driver va donner 16 impulsions (Cavalier que l'on va mettre sur la Ramps plus tard)
GR1 => J'ai 36 dents sur l'axe recepteur et 16 dents sur l'axe moteur soit 36/16 = 2.25
GR2 => T'as une EQ5 tu cherche pas tu met 144 ou tu regarde le lien suivant (Lien)
MaxRate => Vu ma config low cost j'ai pousser a 192 pour avoir un demarrage du goto propre
C-2-Finalisation de la moulinette

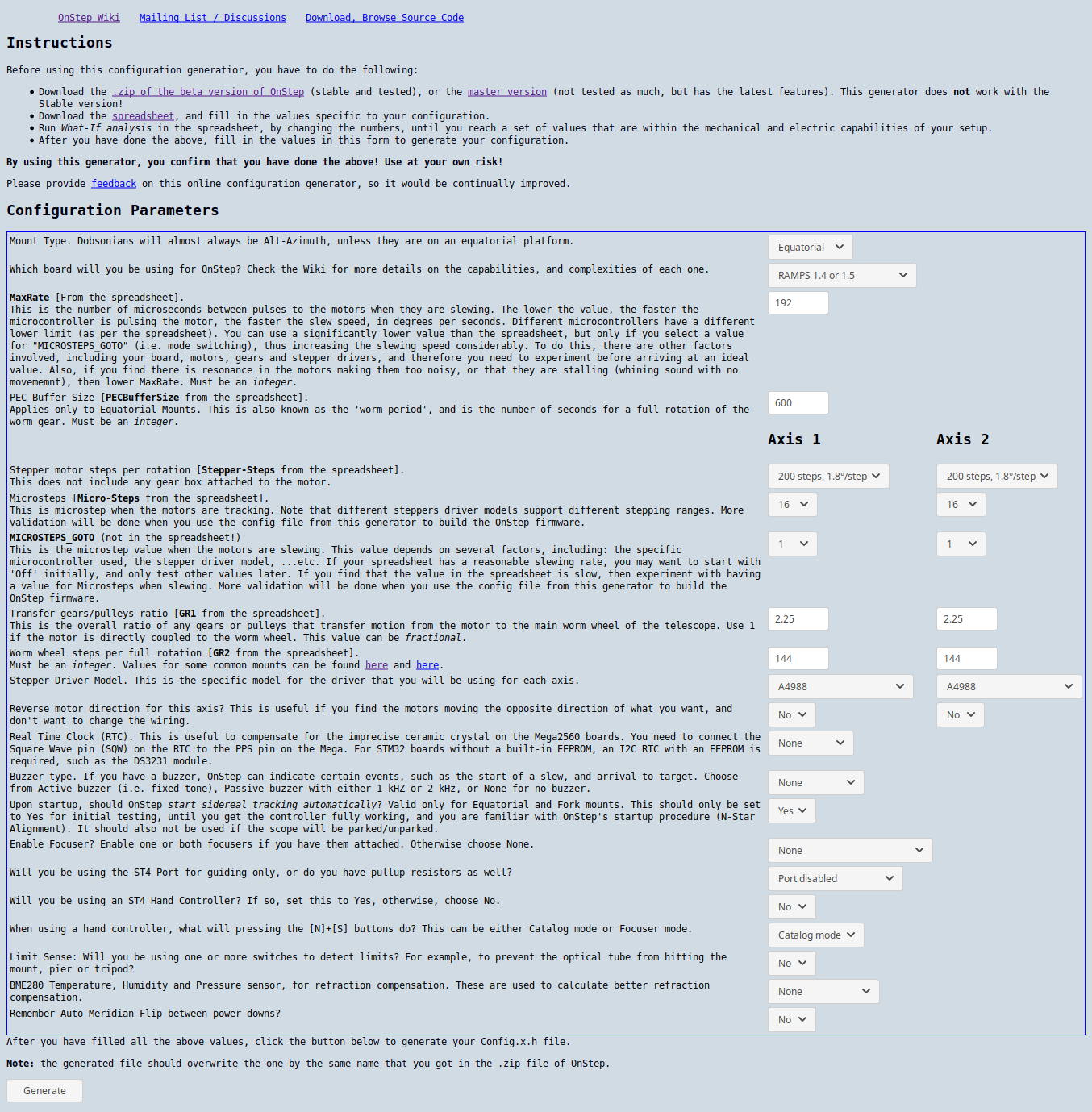

-En route vers Onstep configuration manager (Lien)
-Remplir l'intégralité de la page avec l'aide du fichier excel
-J'ai ajouté l'option "OnStep start sidereal tracking automatically" pour le démarrage automatique du suivie sidéral
puis cliquer sur generate en bas pour récuperer le fichier Config.Ramps14.h
D-On fini de ranger
On va couper coller le fichier "Config.Ramps14.h" dans le dossier "Onstep" du bureau.
3-Programmation Arduino
a-Les dieux de l'arduino
-Dans le dossier Onstep sur notre bureau on double clic sur "OnStep.ino" => ca lance le logiciel arduino
-On distingue sur la partie supérieur moult onglet RDV dans l'onglet "Config.h"
-Apposer // (2 antislash) devant les configs qui ne nous intéresse pas
-Ensuite cliquer sur la coche "vérifier"
=> Normalement ca passe.
b-Flash
-Dans "Onstep" faire "Outils/Type de carte/Mega2560
-Puis faire "Outils/processeur/Mega2560
-On connecte l'arduino en USB
-Là faire "Outils/port/le nouveau port
-Puis faire téléverser
-Ça c'est fait
4-Le Hard
a-drivers/jumper

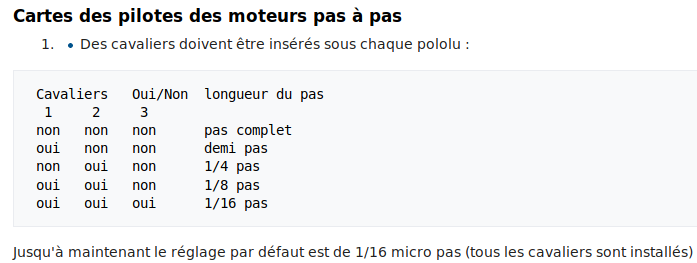

-Suivant les drivers/stepper utilisés, il faut paramétrer la carte RAMPS on a choisie des a4988 en 16 micropas sur le wiki on trouve
-Donc on met 3 cavaliers
b-Comme bluethoooothh
-Brancher le RX du bluethoot sur le TX de la ramps (RX<=>TX c'est pas une erreur)
-Brancher le TX du bluethoot sur le RX de la ramps (idem)
-Brancher l'élect (attention au tension)
C-Brancher les moteurs
-Axis1 is for RA/Az
-Axis2 (Dec/Alt)
D-Envoyer les watts
-Brancher l'USB
-Brancher le 12V
-Si l'option "OnStep start sidereal tracking automatically" dès le 12v branché le suivie démarre.
E-Finalité
a-Appli Android
-Installer ONSTEP et/ou SKY SAFARI 6 plus (7,5€)
-Enjoy

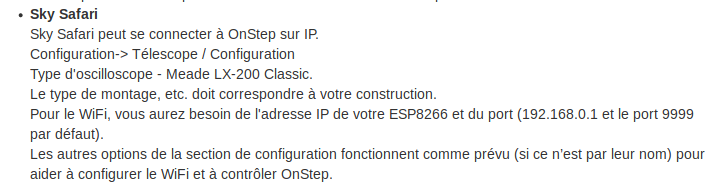

b-Skysafari 6 plus
Recliquer sur le bluethoot pour la détection mdp: 1234
TEST visuel post 3
