clement00

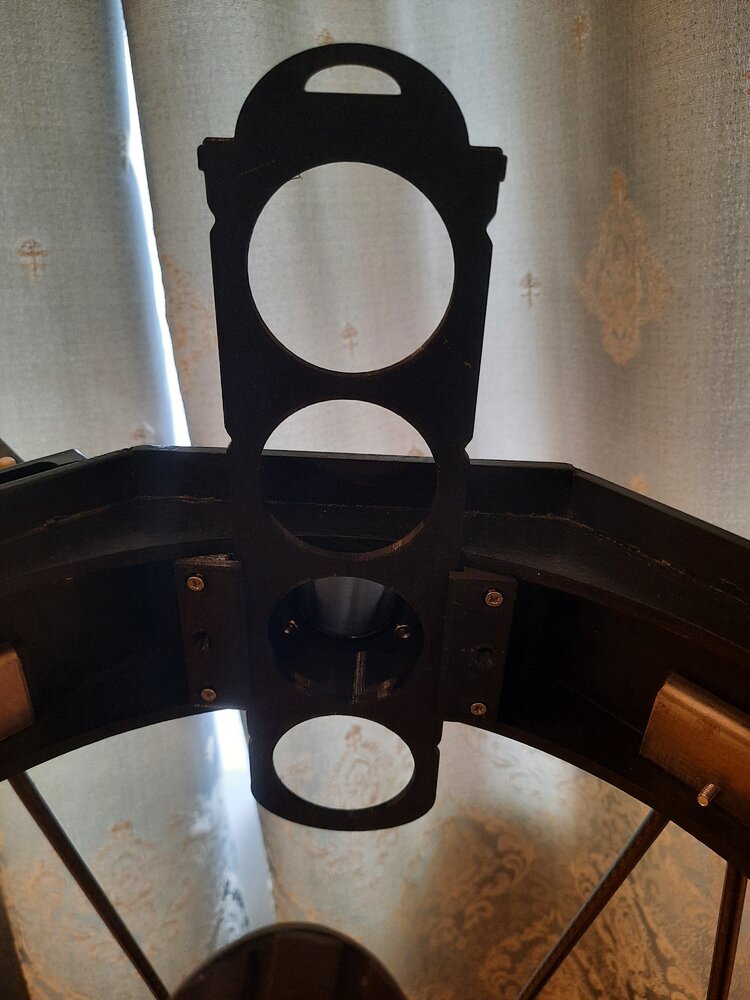

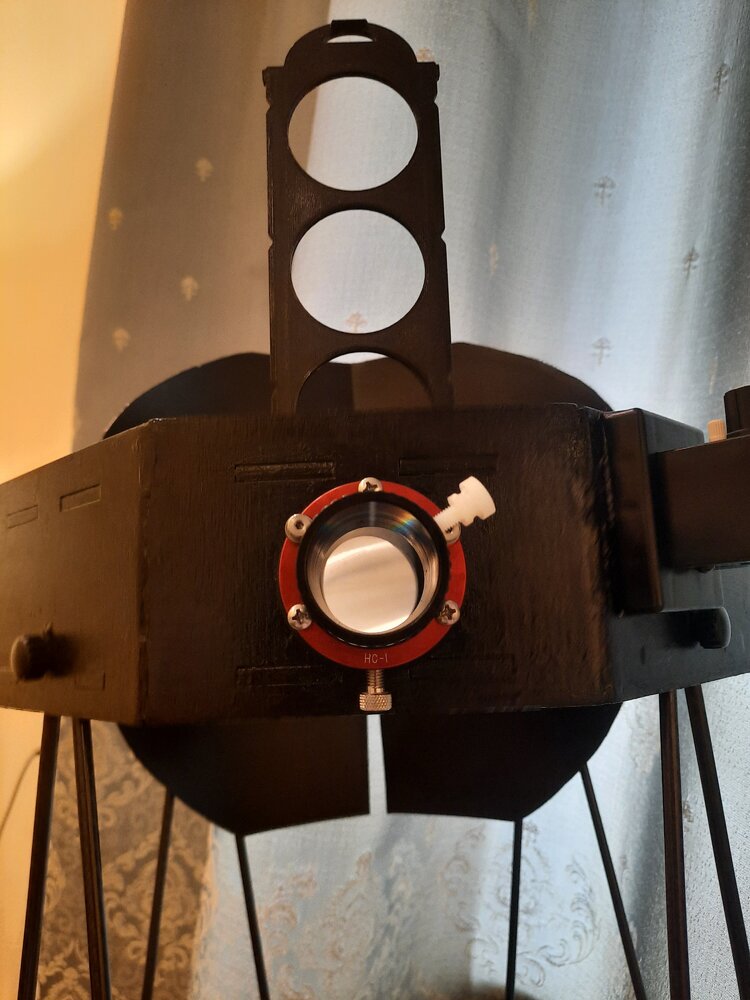

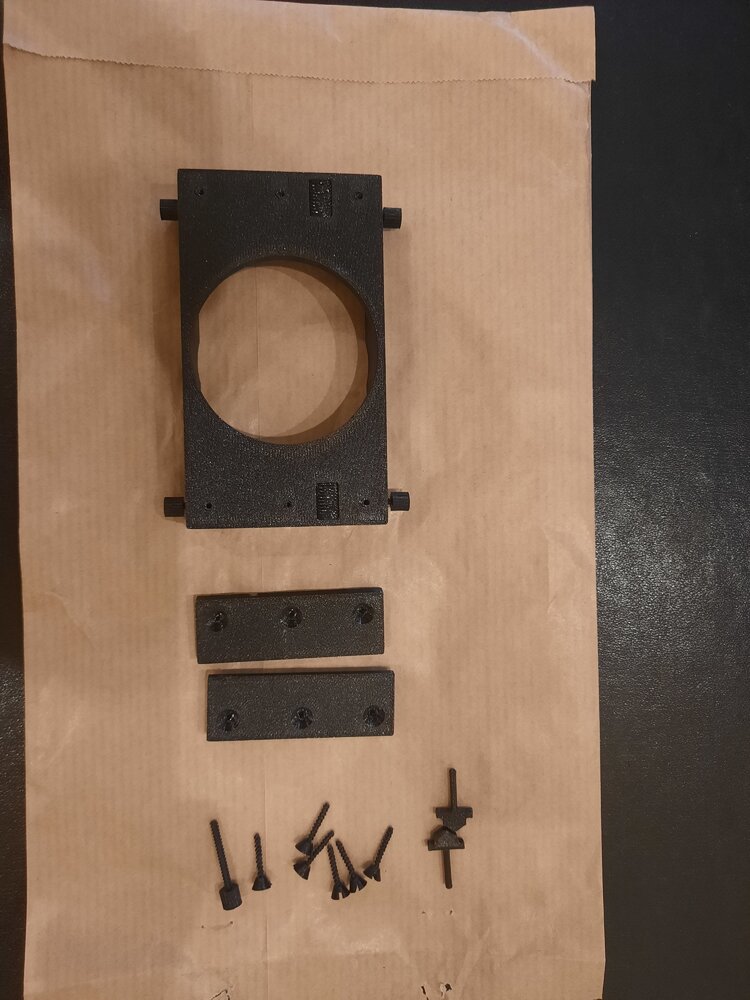

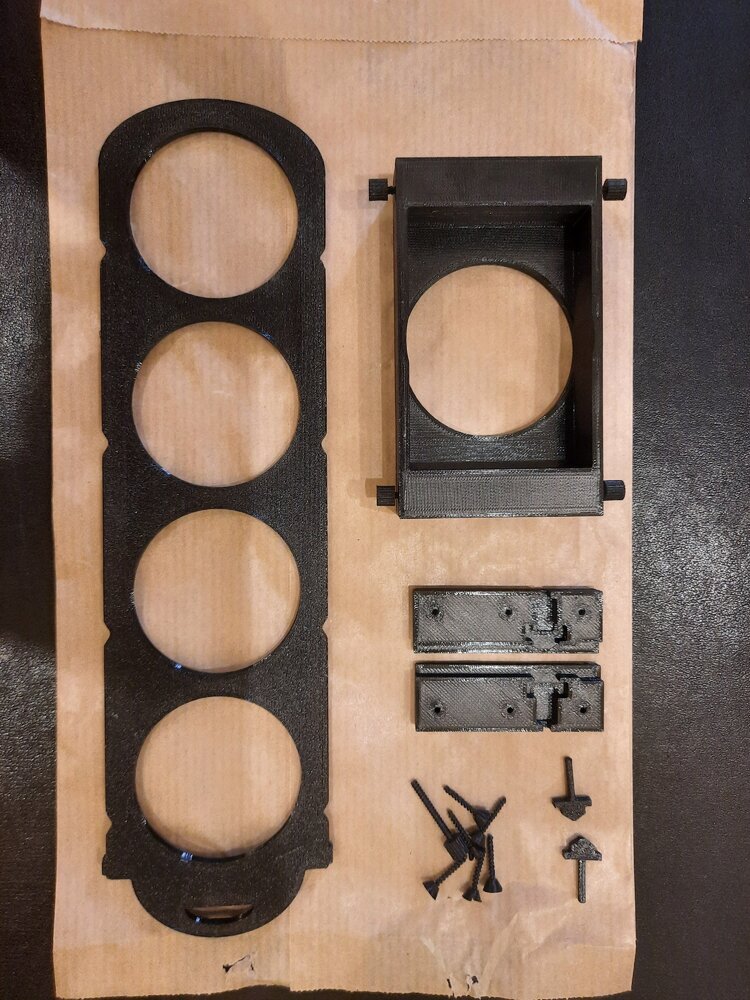

Je voulais aussi partager la création d'un porte filtre 2" en impression 3d. Pourquoi en 2 pouces, tout simplement pour être polyvalent sur d'autre télescope monté en 2 pouces et pour éviter le vignetage. Pour cela je suis partis des plans de @keymlinux(merci pour le partage! ) J'ai repris les pièces bleu (le passe filtre) et les pièces jaune et verte que j'ai modifié pour l'adapter à la cage du secondaire du strock. Donc la pièce fait 55mm de haut et 96mm de largeur, assez pour qu'elle rentre dans la cage du secondaire, la longueur est de 27mm pour qu'elle se calle bien à l'intérieur de la cage et que le passe filtre coulisse sans blocage avec celle ci et sans devoir découper la cage, le porte filtre dépasse donc d'environ 8mm, sur 280mm de cercle de cage de secondaire et un miroir de 254mm ce qui je crois n'occasionne pas d'obstruction. Donc voici le lien vers Tinkercad : https://www.tinkercad.com/things/6mQDd0Vyt08-porte-filtre-strock-250?sharecode=UldC8xbvdZ0jfCvQhtdeM9XVYITTzJp1Dgt7WkLYhxM Le lien est public, vous pouvez l'imprimer et le modifier si vous le souhaitez. Voici les plans sur Tinkercad : Voici après impression : J'ai imprimé en PETG noir avec un remplissage à 75% et une précision de 0.1mm (fait par une entreprise) J'ai repris le mécanisme de @keymlinux avec la moitié d'un ressort de stylo de chaque coté et qui fonctionne très bien, on entend bien le clique à chaque passage. J'ai également imprimé les vis, le porte filtre est fileté de l'intérieur avec 6 vis (les petites) qui fonctionne mais qui sont trop fines et qui risque de casser (vous pouvez modifier les plans pour en faire des plus grosses, n'oubliez pas d'agrandir le filetage intérieur, il y a de la place) donc j'ai mis des vis classiques de 20mm. La fixation sur la cage du secondaire et faite par 4 vises plus grosses qui permettent en perçant la cage du secondaire de bloquer le porte filtre, le filetage des 4 vis est également prévu dans le porte filtre, là aussi vous pouvez les agrandir mais ca fonctionne déjà en étant pas trop violent ou en les remplaçants par ce que vous voulez. Vous pouvez aussi la coller tout simplement. Pour le moment je l'utilise telle qu'elle car facilement "coinçable" dans la cage. Voici avec les vis : (j'ai ai mis 4 sur 6 car suffisant) Le porte filtre entier avec les vis fait 80g, comme indiqué j'ai choisi un remplissage de 75% car première expérience avec l'impression 3d et j'ai pas de problème d'équilibre mais moins irait très bien aussi. La pièce la plus lourd est la pièce verte sur les plans, il est très facile de gagner pas mal de poids dessus car j'ai fait un bloc entier donc libre à vous de la couper, raccourcir de l'intérieur ou la faire creuse Voici les photos une fois monté : N'ayant jamais utilisé Tinkercad, je dois avouer que ce n'était pas très compliqué et c'était surtout passionnant à faire Me reste plus qu'a acheter des filtres je suis débutant dans les filtres mais qu'elles filtres utilisez vous sur vos strocks? Au passage j'ai testé le filetage du passe filtre avec une bague d'allonge pour occulaire 2" et il fonctionne très bien.

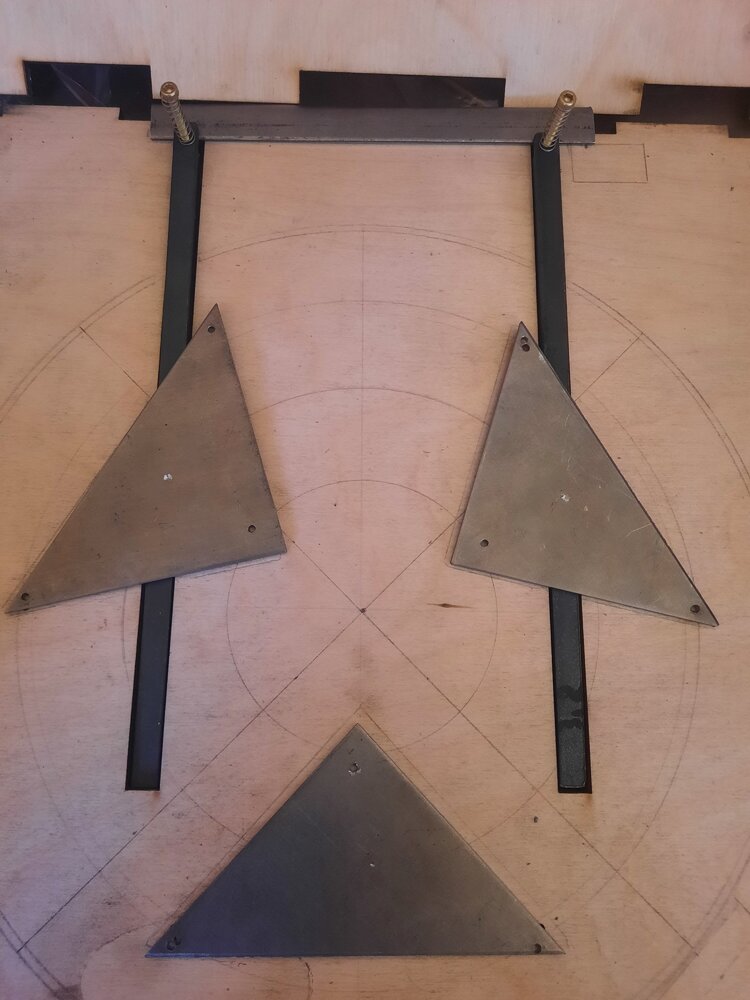

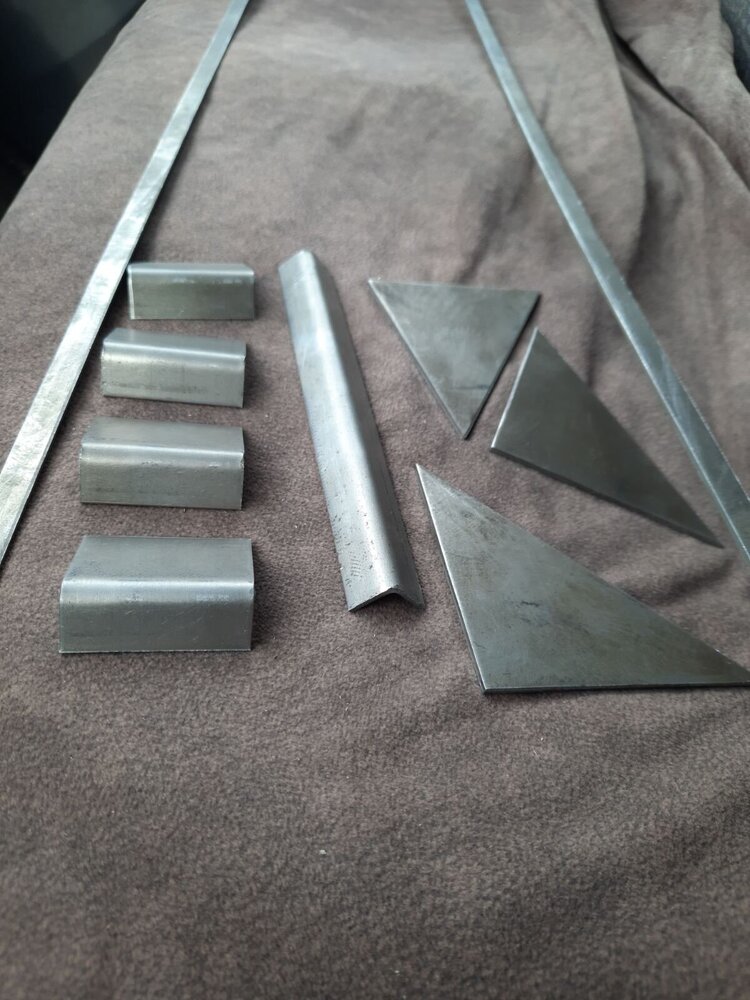

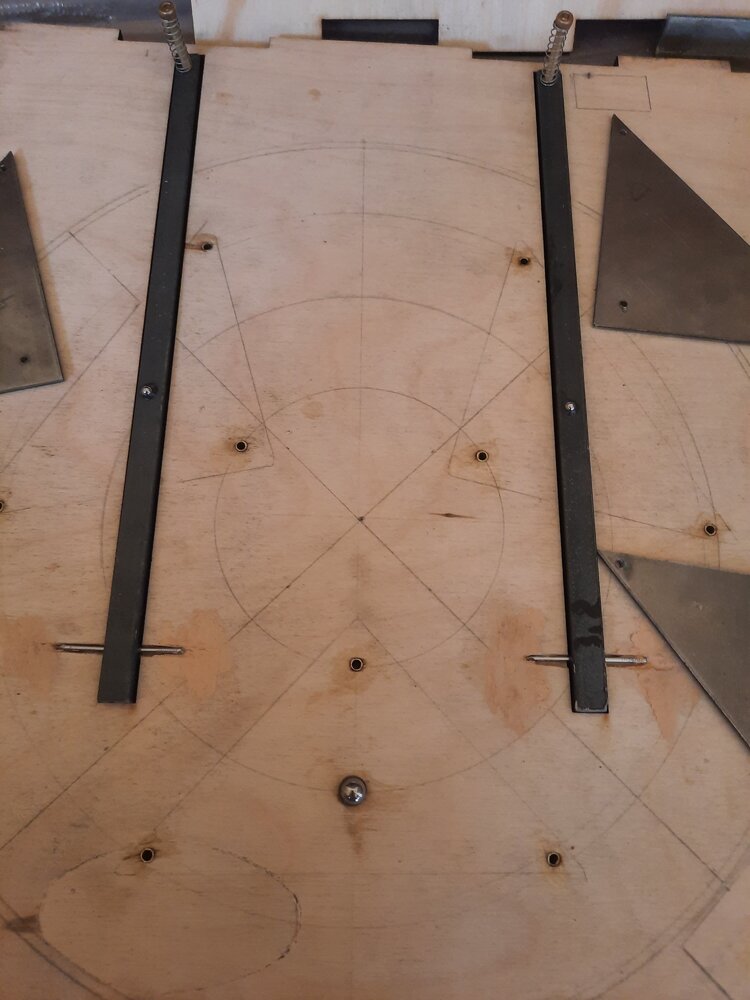

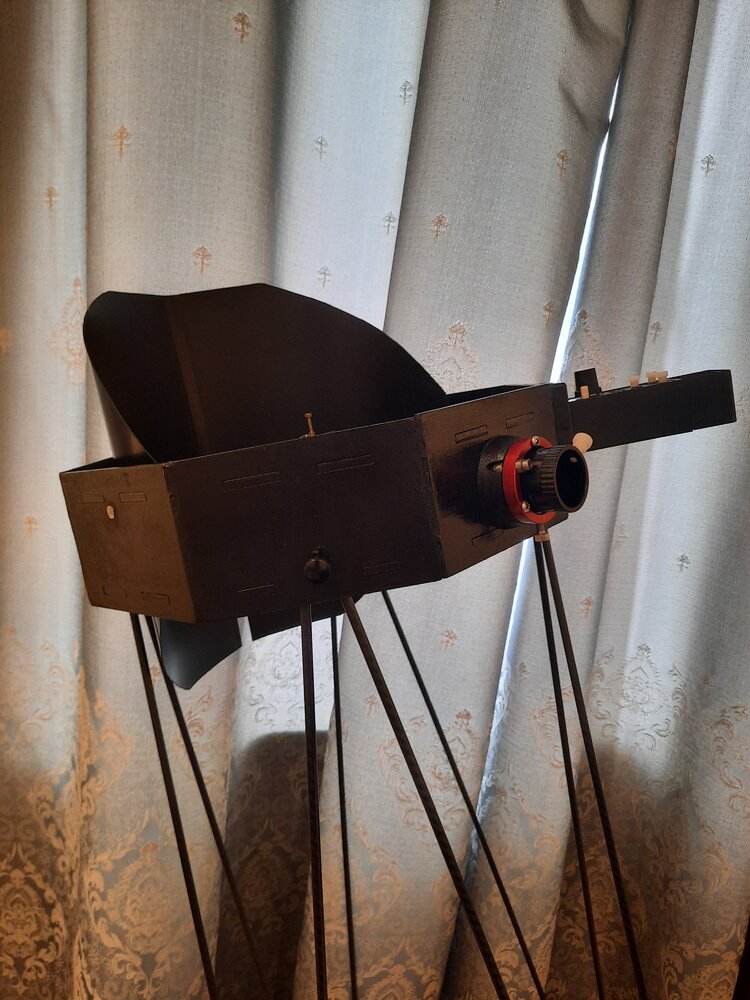

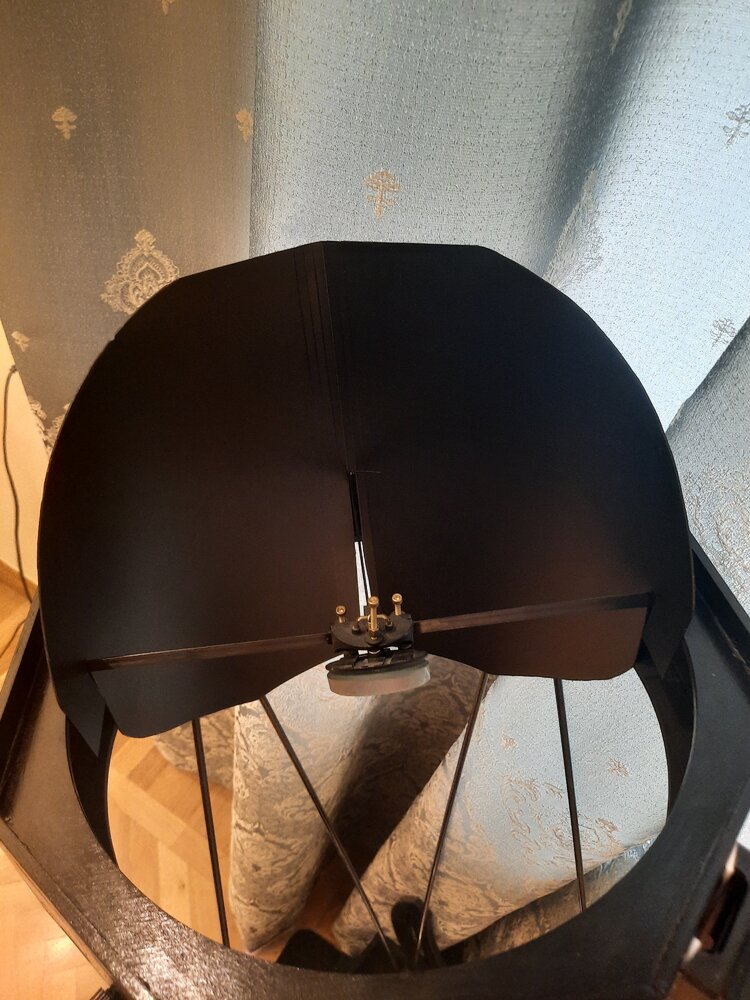

Bonjour à tous, Cela fait un peu plus d'un an que j'ai terminé mon strock, voici quelques améliorations : Le barillet : j'ai remplacé les 2 barres du barillet qui était en acier plein, avec le temps, les boulons des vis de collimation ne se bloquer plus et si je dévissais trop, elles tombaient, ce qui était pénible... donc j'ai profité d'un retour en france pour commander des carrées alus comme sur les plans et c'est parfait maintenant. J'ai également fabriqué un pare lumière, essentiel quand on observe du balcon en ville. J'ai simplement pris une pochette de document en plastique puis coupé pour la faire tenir sur les branches, ça fonctionne très bien. (sur la photo c'était celui d'essai, d'où la petite trace, mais il fait le job donc je l'ai gardé) :

Super merci! Jolie travail et quelle beau barillet 👃 j'avais hésité à faire ce type de télescope (j'ai oublié le nom) mais plus difficile a trouver les plans.

J'en ai eu pour pas très chère mais ce n'est pas comparable, en france j'en aurais eu pour beaucoup plus chère. Pour le support du PO, je ne l'ai pas créé, j'ai repris les fichiers de Anto : Et j'ai commandé directement sur le site Sculpteo l'ensemble avec l'araignée etc. Mais il a fait le support du PO séparé, le voici : https://www.sculpteo.com/fr/print/support_po_v1/5pbg8TGz?uuid=CAZ5MlQdC3WUJbN9jgKE9c @Le Den aurais tu fait un post sur le forum pour suivre la construction de ton strock? C'est toujours un plaisir à suivre😇

Merci! Non je ne vis pas en france donc j'ai fait avec une entreprise local trouvé sur un site type leboncoin.

Merci, je n'ai pas de balance mais il doit être proche du concept d'origine, peut être quelque centaine de gramme du à l'utilisation de l'acier à la place de l'aluminum. Merci ca fait plaisir

@JMDSomme, @adamckiewicz, @Easternrider merci

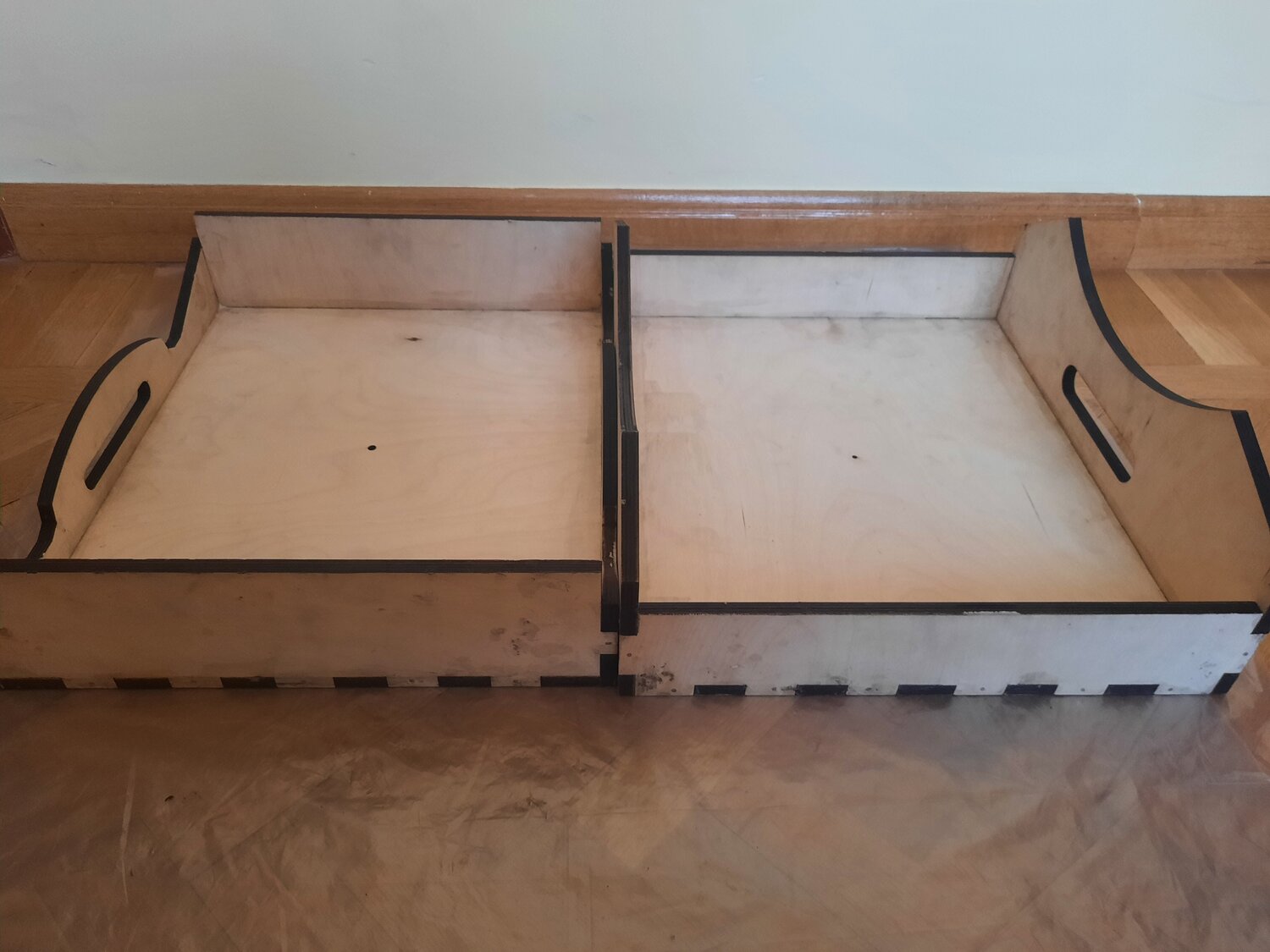

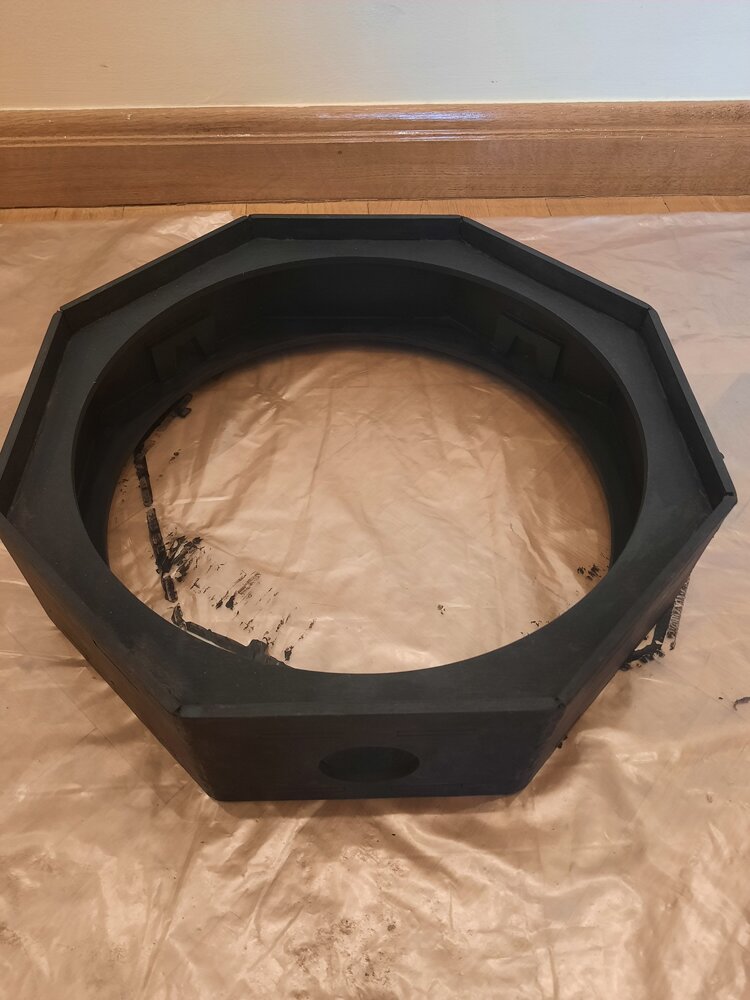

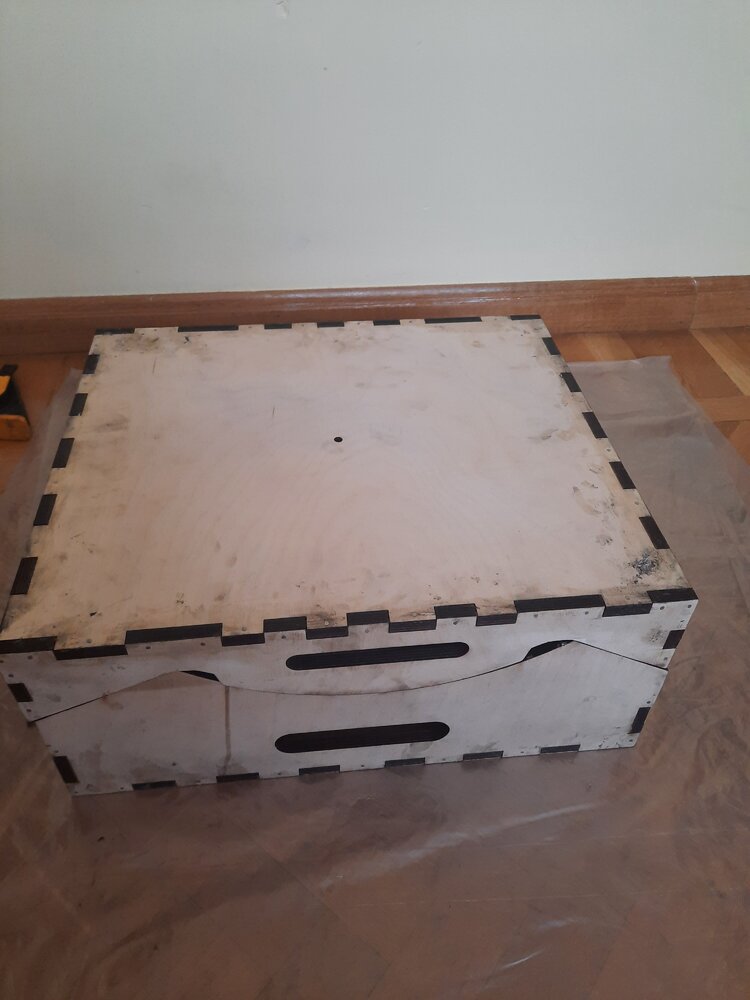

Bonjour à tous, Cela fait depuis début novembre qu'il est terminé mais voici les photos : J'ai fais également il y a quelques mois la premier lumière et j'ai été très satisfait, surtout de la qualité des mouvements et de l'équilibre. Les mouvements sont doux et précis et pour l'équilibre j'ai des oculaires Explore Scientific (plus lourd que les TeleVue, environs 100g) en 8.8mm, 14mm (en 82°) et 24mm (en 68°) . J'ai aussi une Barlow X2 ES. J'ai testé avec la Barlow + le 24mm et le télescope n'a pas piqué du nez entant bas donc très satisfait (inversement avec le 8.8mm il ne se redresse pas non plus). Je n'ai pas encore coupé les vis en nylons pour pouvoir bloquer le plat à pizza avec les calles pour le transport. J'ai mis 2 couches de téflons 3mm pour les haches pour que la caisse du miroir ne frotte pas la caisse de transport lors des mouvements, on est juste et je ne peux pas faire plus bas pour le centre de gravité. Pour le système de serrage des tiges carbones sur la cage du secondaire, les boulons collées à l'Araldine sur les plaques ne tenaient pas dans le temps en serrant fort, j'ai donc sortis les boulons et mis des sers flex en plastique et je suis très satisfait du résultat, cela tient dans le temps et je peux sérer fort comme conseillé. Enfin j'ai mis sur la caisse de transport pour les mouvements azimutaux un filme plastique opaque type salle de bain pour pas chère avec au dessus le même téflon 3mm, j'ai fixé cela avec des clous, du la petite trace lors des tests (supprimé ensuite grâce à une Dremel) mais les mouvements sont parfaits (beaucoup mieux que mon 250mm d'origine). Donc pour conclure, je suis très satisfait du résultat, d'un point de vu qualité et fonctionnement. Il faut vraiment faire attention à chaque millimètre lors de la conception pour avoir un bon résultat finale sinon ca peut vite devenir une usine à gaz. Mais la différence avec l'origine on vaut la peine car c'est vraiment compact et bien construit (pas forcement le plus économique si il faut acheter du matériel) mais j'ai fait avec une perceuse et Dremel donc des outils assez standard et utile pour d'autre chose (et la découpe laser qui aide bien), pour un très bon résultat avec application. Donc je ne peux que conseiller et remercier tous le monde pour les nombreux conseils, ici sur ce post (un grand merci à @yannick78, @JMDSomme , @NOSTRESS, @adamckiewicz pour vos contributions et aussi à ceux qui ont créé et partagé les plans). En espérant que ces post aident d'autres personnes et en leurs souhaitant le meilleur. Merci.

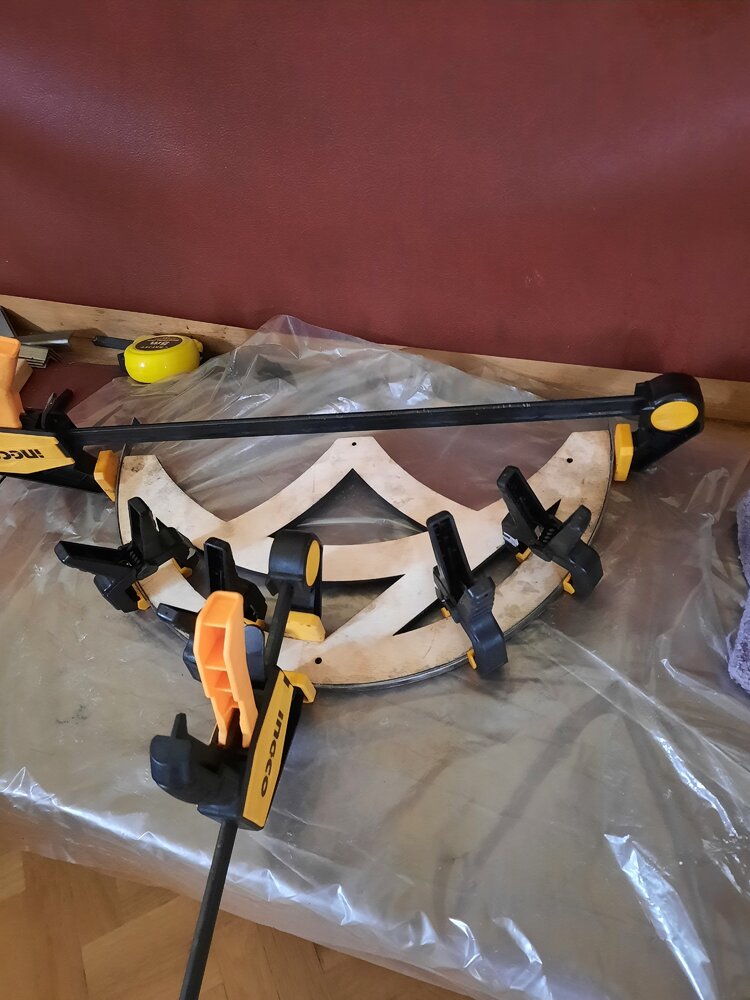

Bonjour à tous, Quelques nouvelles de la construction ; N'ayant pas de machine pour travailler le bois, ni la possibilité de m'en faire prêter (ne souhaitant pas également y investir un billet), j'ai décidé de faire les cales latérales et les supports bas des tiges en carbone en découpe laser, donc le tout est sur du CTP de bouleau de 5mm, il faut une planche de 42*32cm : Voici le fichier : Cales latérales.dxf Il y a des doublons en cas d'erreur tout simplement et n'ayant pas de perceuse colonne,( je pensais prendre les 4 meilleurs sur les 12 mais après expérience ca fonctionne vraiment bien le pré-perçage, ca a fonctionné du premier coup, j'agrandi le trou par 0.5mm en changeant de foret jusqu'à 6mm dans mon cas). Pour les supports bas des tiges, les trous sont pré-percées avec un angle de 6° (ce qui donne un décalage de 1mm chaque centimètre et qui donne donc sur un mètre 10cm de chaque coté tout en haut sur la cage du secondaire). Il faudra simplement les agrandir au diamètre souhaité. Voici les photos : Beaucoup de petite pièce donc a trier et coller : Voici les cales latérales avec le système de serrage Voici avec mon plat à pizza, le système de serrage est fait aux dimensions de mon plat mais c'est toujours possible de retailler : Le tout empilé avec la cage du secondaire, rien ne dépasse : Prochaine étape, fixation et perçage des cales et support bas des tiges, puis terminer la caisse du primaire. Finalement plus que quelque étape

Merci! Oui c'est inversé, 35mm de large, 37mm de haut, 1.2cm de longueur haut, 2.8cm de longueur bas**

Merci à tous pour vos réponses, Je suis en train de réfléchir pour les cales, mon miroir fait 25mm de haut, barillet +5mm, les taquets +1mm puis je calcule un débattement du barillet pour les réglages d'environs 5 ou 6mm, est ce suffisant? J'arrive donc a une hauteur de cale de 37mm. Les calles feront 37mm de haut, 35mm de longueur, 1.2cm de large en haut et 2.8cm de large en bas. J'ai trouvé un plat à tarte (c'est un plat à pizza) qui fait 28cm à l'intérieur, 30.5cm en sorti, 2.5cm de haut (1 inch) et en tout 32cm de large avec les bords : (Ce qui donne également un angle de 33° d'inclinaison pour les cales) Sur la photo on dirait qu'il prend tout la place mais il reste 0.5cm de chaque coté. J'ai également emboité toutes les planches et j'avais une question sur le plan incliné : Il a l'air trop large et ne rentre pas parfaitement pour former un tout, il y a t-il peut être une astuce à ce niveau là aussi? Avant que je pense a couper

Merci! 👃

Merci! Vous avez fait les cales comme sur les plans avec le loquet du plat à tarte? Ceci : (flèche bleu) Concernant les taquets (flèche rouge) que mettez vous en dessous de ceci? (La partie qui va être en contacte du miroir) Je pensais a un bout d'adhésif noir ou un petit morceau de vis en nylon collé à l'araldyte...

Merci! 👃

Merci beaucoup! 👍 Juste pour confirmation : "- choix du plateau à tarte / couvercle du miroir --> les plats à tarte de 28cm ne permettent pas de mettre les cales anti basculement (pas obligatoire)" Les cales anti basculements c'est bien cela? : Pourquoi elles ne sont enfete pas obligatoires? Si c'est bien cela ca m'arrangerais car pas besoin de les construire😇 Mais n'y a-t-il pas justement ce risque que le miroir bascule quand le télescope pointe vers l'horizon?
